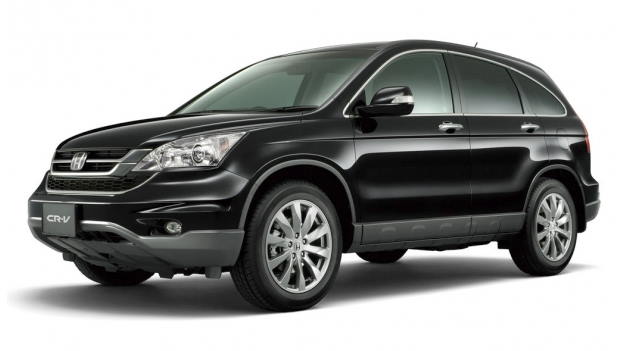

Honda CR-V 3 generacji produkowana była w latach 2007, 2008, 2009, 2010, 2011, 2012 z różnymi oznaczeniami nadwozia: RE1, RE2, RE3, RE4, RE5, RE6 i RE7. W tym czasie model został odnowiony. W naszym materiale znajdziesz opis bezpieczników i przekaźników Honda CRV 3 ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania. Wybierz bezpieczniki odpowiedzialne za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego. Sprawdź informacje na swoich diagramach na okładce bloków.
Generacja modelu lub schematu nie pasuje?
[ Opis Hondy CRV 5 ]
[ Opis Hondy CRV 4 ]
[ Opis Hondy CRV 2 ]
[ Opis Hondy CRV 1 ]
Contents
Przedział pasażerski

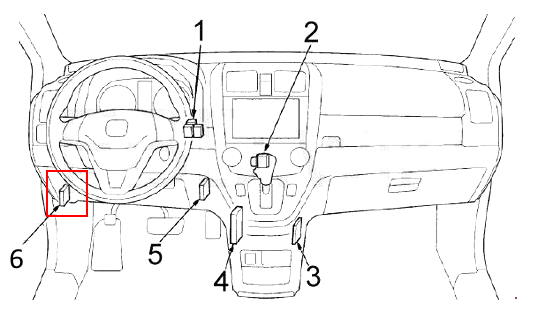

Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka przekaźników
- Adapter USB
- Jednostka sterująca systemu głośnomówiącego (Hands Free)
- Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS).
- Automatyczna jednostka sterująca oświetleniem
- Skrzynka bezpieczników i przekaźników
Skrzynka bezpieczników i przekaźników

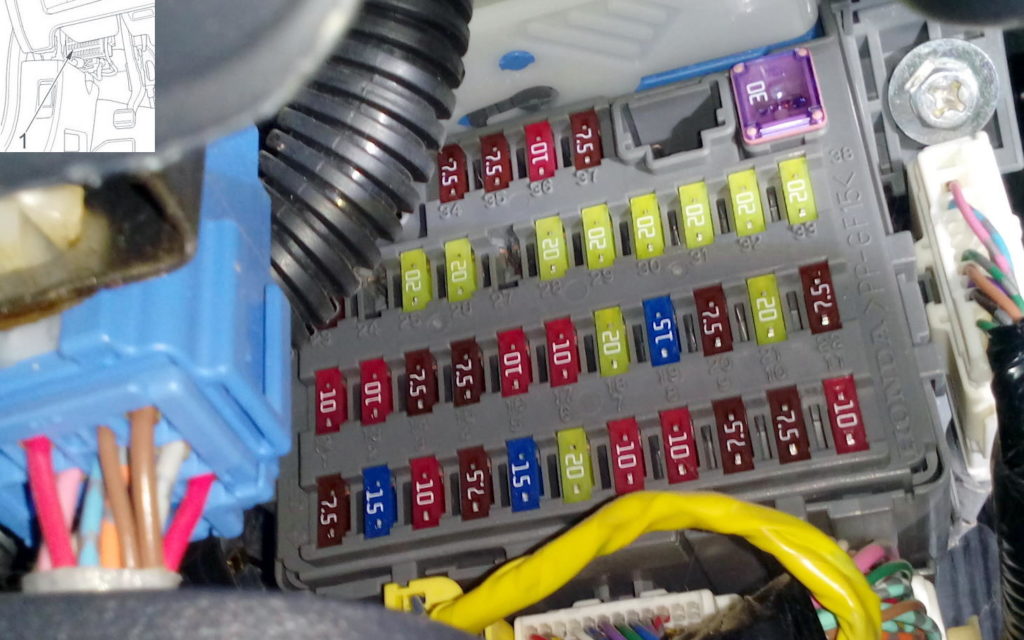

Główna skrzynka bezpieczników i przekaźników w Hondzie CRV 3 znajduje się pod deską rozdzielczą po stronie kierowcy.

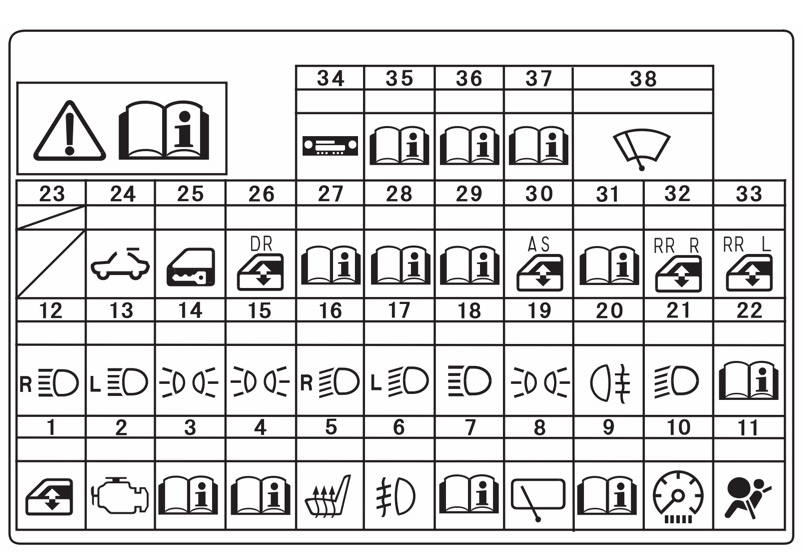

Schemat
Przeznaczenie
| 1 | Moduł elektroniki nadwozia 7,5 A (MICU), szyberdach, włącznik deszczu/automatycznych świateł, przełącznik kombinowany (włącznik podnośnika szyb), sterowanie zasięgiem reflektorów |
| 2 | 15A Pompa paliwa, immobilizer, moduł elektroniki nadwozia (MICU), moduł sterujący układu napędowego (PCM), główny przekaźnik jednostki sterującej silnika (główny PGM-FI) 2 |
| 3 | 10A Alternator, czujnik położenia pedału hamulca, czujnik położenia wałka rozrządu (CMP), czujnik obciążenia elektrycznego (ELD), układ EVAP, czujnik masowego przepływu powietrza/czujnik temperatury powietrza w kolektorze (MAF/IAT), wtórny czujnik tlenu (HO2S), blokada biegu wstecznego elektromagnes (ręczna skrzynia biegów) |
| 4 | 7.5A Kontrola stabilności pojazdu (VSA), moduł elektroniki nadwozia (MICU), czujnik kąta kursu pojazdu i przyspieszenia bocznego, jednostka sterująca ABS, jednostka sterująca EPS |
| 5 | 15A Przekaźnik podgrzewanego siedzenia kierowcy (tryb niski), przekaźnik podgrzewanego siedzenia kierowcy (tryb wysoki) |
| 6 | 20A Przednie światło przeciwmgielne |
| 7 | 10A Przekaźnik świateł do jazdy dziennej |
| 8 | 10A Wycieraczka tylna, sterownik reflektorów adaptacyjnych/sterownik automatycznych reflektorów (do lamp ksenonowych), moduł elektroniki nadwozia (MICU), przekaźnik silnika wycieraczki tylnej szyby |
| 9 | 7,5A System wykrywania zajętości przedniego siedzenia (ODS), wskaźnik wyłączenia poduszki powietrznej pasażera z przodu, moduł elektroniki nadwozia (MICU), sterownik poduszki powietrznej (SRS), układ napinacza pasa bezpieczeństwa |
| 10 | 7,5A Światła cofania, zestaw wskaźników, moduł elektroniki nadwozia (MICU), blokada wybieraka skrzyni biegów, system monitorowania ciśnienia w oponach (TPMS), system automatycznego oświetlenia, kompas, czujnik cofania, przełącznik biegu wstecznego (manualna skrzynia biegów)) |
| 11 | 10A Jednostka elektroniki nadwozia (MICU), jednostka sterująca poduszką powietrzną (SRS) |
| 12 | 10A Prawy reflektor (światła drogowe) |
| 13 | 10A Reflektor lewy (światła drogowe) |
| 14 | 7,5A System audio, sterownik klimatyzacji, oświetlenie tablicy przyrządów, tempomat, oświetlenie przestrzeni na nogi, ogrzewanie siedzenia kierowcy, ogrzewanie siedzenia pasażera, oświetlenie schowka podręcznego, kontrolka wyłączenia poduszki powietrznej pasażera z przodu, sterownik układu ogrzewania i wentylacji – klimatyzacja (HVAC), Czujnik ciśnienia oleju VTEC, nawigacja, elektrycznie sterowane lusterka, system sterowania głosowego, wskaźnik biegu |
| 15 | 7,5 A Światło postojowe, oświetlenie tablicy rejestracyjnej, przyczepa, przekaźnik świateł do jazdy dziennej (KS). |
| 16 | 10A Halogen: Prawy reflektor (światła mijania) |
| 15A Xenon: Prawy reflektor (światło mijania), spryskiwacz reflektora | |
| 17 | 10A Halogen: Lewy reflektor (światła mijania) |
| 15A Xenon: Lewy reflektor (światła mijania) | |
| 18 | 20A Światło drogowe, moduł elektroniki nadwozia (MICU) |
| 19 | 15A Światło pozycyjne, moduł elektroniki nadwozia (MICU) |
| 20 | 7,5A Moduł elektroniki nadwozia (MICU), system monitorowania ciśnienia w oponach (TPMS) |
| 21 | 20A Halogen: Światła mijania, moduł elektroniki nadwozia (MICU) |
| 30A Xenon: Światła mijania, moduł elektroniki nadwozia (MICU) | |
| 22 | 7,5A Jednostka sterująca adaptacyjnym oświetleniem przednim / jednostka sterująca automatycznym poziomowaniem reflektorów, adaptacyjny tempomat (ACC), zespół radaru fal milimetrowych |
| 23 | – |
| 24 | Właz 20A |
| 25 | 20A Zamek centralny, moduł elektroniki nadwozia (MICU) |
| 26 | 20A Sterownik podnośnika szyb, zamek drzwi kierowcy |
| 27 | Opcja 20A HAC |
| 28 | 15A Gniazdo w bagażniku |
| 20A Diesel, KG, KS, KE: Gniazdo w bagażniku | |
| 29 | Gniazdo 15A przednie (zapalniczka) |
| 20A Diesel, KG, KS, KE: Gniazdo przednie (zapalniczka) | |
| 30 | 20A Przednie okno pasażera |
| 31 | Gniazdo 15A w konsoli środkowej |
| 20A Diesel, KG, KS, KE: Gniazdo w konsoli środkowej | |
| 32 | 20A Tylne prawe okno elektryczne |
| 33 | 20A Tylne lewe okno elektryczne |
| 34 | 7,5A System audio, przekaźnik gniazda bagażnika, przekaźnik gniazda (konsola), przekaźnik gniazda przedniego, moduł elektroniki nadwozia (Multiplex), nawigacja, system głośnomówiący (Hands Free) |
| 35 | 7,5A Blokada kluczyka, podświetlenie wyłącznika zapłonu, moduł elektroniki nadwozia (MICU) |
| 36 | Przekaźnik sprzęgła sprężarki klimatyzacji 10 A, przekaźnik nagrzewnicy, podgrzewane siedzenie kierowcy, przekaźnik dmuchawy, podgrzewane siedzenie pasażera, jednostka sterująca ogrzewaniem i wentylacją klimatyzacji (HVAC), elektryczne lusterka, przekaźnik wentylatora chłodzącego, tylne podgrzewane szyby przekaźnika, recyrkulacja powietrza, automatyczny system oświetlenia, centrala klimatyzacyjna, lusterka elektryczne, podgrzewane lusterka, przekaźnik świateł do jazdy dziennej |
| 37 | 7,5 A Światła do jazdy dziennej, moduł elektroniki nadwozia (MICU) |
| 38 | 30A Wycieraczka przednia, moduł elektroniki nadwozia (MICU) |
Za działanie zapalniczki odpowiadają bezpieczniki o numerach 28, 29 i 31.
W górnej części bloku można zamontować 3 przekaźniki:
Schemat
Oznaczenie
| R1 | Elektryczne szyby |
| R2 | Pompa paliwa (GM-FI główna 2) |
| R3 | Rozrusznik |
Dodatkowe elementy

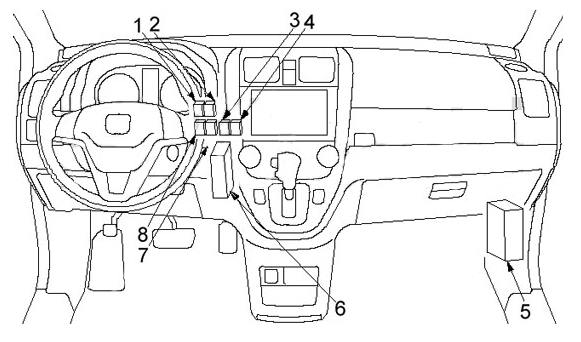

Rysunek poglądowy
Opis
- Przekaźnik klaksonu antykradzieżowego
- Przekaźnik świateł do jazdy dziennej
- Przekaźnik przednich świateł przeciwmgielnych
- Przekaźnik gniazda w konsoli środkowej
- Jednostka sterująca elektrycznego wspomagania kierownicy (EPS).
- Jednostka sterująca adaptacyjnego oświetlenia przedniego / jednostka sterująca automatyczną regulacją reflektorów
- Przekaźnik gniazda w bagażniku
- Przekaźnik gniazda przedniego (zapalniczka)

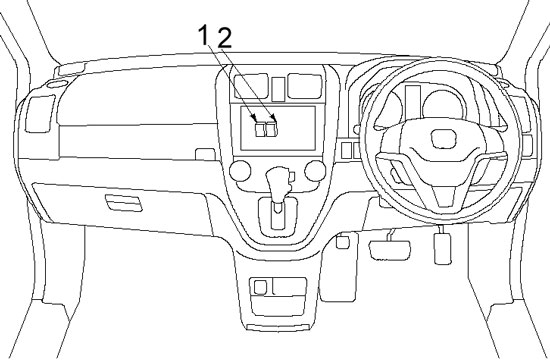

Schemat
Opis
- Przekaźnik zamka drzwi kierowcy
- Przekaźnik zamka przednich drzwi pasażera

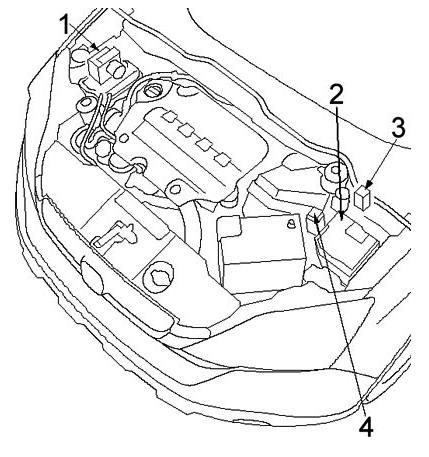

Komora silnika
Lokalizacja
Rysunek poglądowy
Oznaczenie
- Jednostka sterująca VSA
- Skrzynka bezpieczników i przekaźników
- Sterownik świec żarowych
- Przekaźnik ogrzewania i spryskiwaczy reflektorów
Skrzynka bezpieczników i przekaźników
Znajduje się on po lewej stronie, obok akumulatora i jest przykryty pokrywą ochronną.

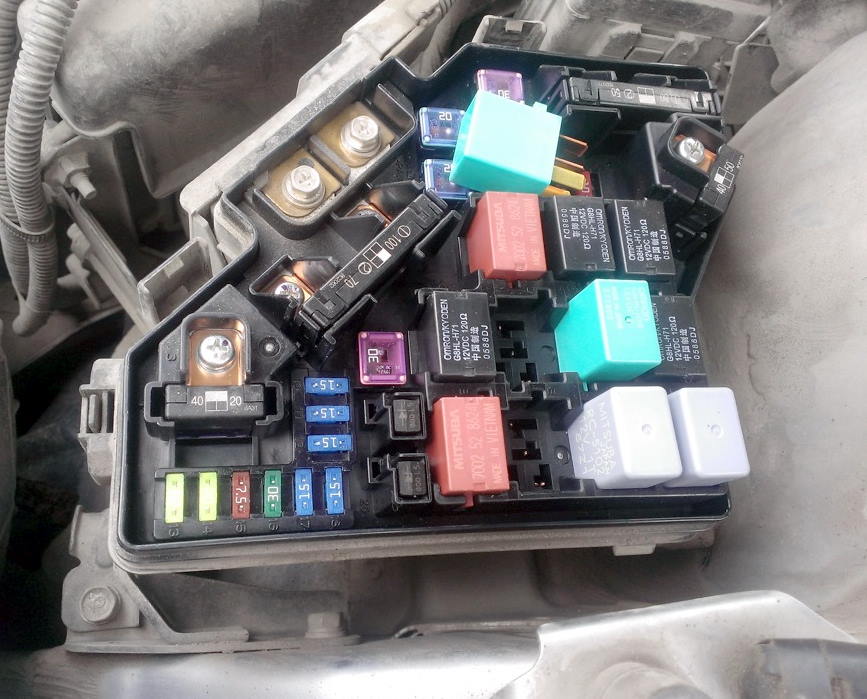

Zdjęcie poglądowe
Do silników benzynowych

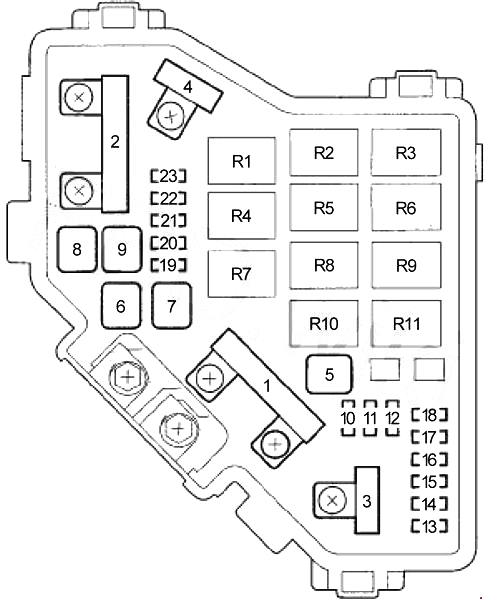

Schemat
Przeznaczenie
| 1 | 100A Alternator, bezpieczniki (komora silnika): 2, 4, 6, 7, 8, 9, 19, 20, 21, 22, 23 |
| 70A Elektryczne wspomaganie kierownicy (EPS) | |
| 2 | Bezpieczniki 80A (wewnętrzne): 5, 6, 7, 27, 28, 29, 31 |
| 50A Wyłącznik zapłonu | |
| 3 | Program stabilności pojazdu 40A (VSA) |
| 20A Program stabilności pojazdu (VSA) | |
| 4 | Bezpieczniki 50A (wewnętrzne): 18, 19, 20, 21 |
| Bezpieczniki 40A (wewnętrzne): 24, 25, 26, 30, 32, 33, przekaźnik podnośnika szyb | |
| 5 | 30A Układ napinania pasów bezpieczeństwa |
| 6 | Przekaźnik wentylatora klimatyzacji 20 A |
| 7 | 20A Przekaźnik wentylatora chłodzącego |
| 8 | 30A Przekaźnik podgrzewanej szyby tylnej, przekaźnik podgrzewanego lusterka |
| 9 | 40A Przekaźnik nagrzewnicy |
| 10 | 15A Wskaźniki zagrożenia i kierunku, moduł elektroniki nadwozia (MICU), oświetlenie przyczepy |
| 11 | Moduł sterujący układu napędowego 15 A (PCM), czujnik proporcji powietrza do paliwa (A/F), asystent emisji par (EVAP), pomocniczy przekaźnik modułu sterującego silnika (sub PGM-FI) |
| 12 | 15A Światła stopu (czujnik położenia pedału hamulca), klakson, moduł elektroniki nadwozia (MICU), moduł sterujący układu napędowego (PCM), tempomat adaptacyjny (ACC), przekaźnik TSA |
| 13 | Fotel kierowcy elektrycznie sterowany 20A (tył) |
| 14 | 20A Elektryczny fotel kierowcy (ruch wzdłużny) |
| 15 | Dioda wentylatora 7,5AA/C, przekaźnik wentylatora klimatyzacji, czujnik poziomu oleju silnikowego (K24Z1) |
| 16 | 30A Układ napinania pasów bezpieczeństwa |
| 17 | 15A Nawigacja, subwoofer, wzmacniacz audio |
| 18 | 15A Przekaźnik cewki zapłonowej |
| 19 | 15A Czujnik położenia wału korbowego (CKP), czujnik położenia wałka rozrządu (CMP) B, moduł sterujący układu napędowego (PCM), przekaźnik zaworu przepustnicy (ETCS). Wtryskiwacze, czujnik masowego przepływu powietrza (MAF), główny przekaźnik modułu sterującego silnika (główny PGM-FI) nr 1 (Fl MAIN), główny przekaźnik modułu sterującego silnika (główny PGM-FI) nr 2 (pompa paliwa) |
| 20 | Przekaźnik sprzęgła sprężarki 7.5AA/C |
| 21 | 15A Przekaźnik przepustnicy (ETCS) |
| 22 | 7,5 A Oświetlenie wewnętrzne, oświetlenie bagażnika, wyłącznik zapłonu, moduł elektroniki nadwozia (MICU), włącznik świateł deszczowych/automatycznych |
| 23 | 10A Światła cofania, system audio, złącze diagnostyczne (DLC), zestaw wskaźników, immobilizer, moduł elektroniki nadwozia (MICU), nawigacja, system głośnomówiący (Hands Free), syrena sterująca alarmem, czujnik ultradźwiękowy |
| Przekaźnik | |
| R1 | Wentylator chłodzący |
| R2 | Wentylator klimatyzatora |
| R3 | Sterowanie wentylatorem |
| R4 | Korpus przepustnicy (ETCS) |
| R5 | Podgrzewacz |
| R6 | Tylna wycieraczka |
| R7 | Jednostka sterująca silnika (nr 1) |
| R8 | Ogrzewanie tylnej szyby |
| R9 | Czujnik proporcji paliwa i powietrza (A/F). |
| R10 | Sprzęgło sprężarki klimatyzacji |
| R11 | Cewki zapłonowe |
Do silników Diesla
Opis
| 1 | Bateria 100A |
| Pompa systemowa 40A VSA | |
| 2 | 50A Wyłącznik zapłonu |
| Bezpieczniki 50A (wewnętrzne): 18, 21 | |
| 3 | 30A Układ napinania pasów bezpieczeństwa |
| 30A Układ napinania pasów bezpieczeństwa | |
| 4 | Bezpieczniki 80A (wewnętrzne): 5, 6, 7, 27, 28, 29, 31 |
| 5 | 70A Sterownik świec żarowych |
| 6 | Bezpieczniki 40A (wewnętrzne): 24, 25, 26, 30, przekaźnik podnośnika szyb |
| 7 | Przekaźnik sprzęgła sprężarki 7.5AA/C |
| 8 | Moduł sterujący świec żarowych 15 A, czujnik poziomu oleju, zawór elektromagnetyczny blokady biegu wstecznego, przekaźnik główny PGM-FI 2, przekaźnik wentylatora chłodnicy, ECM (przez przekaźnik sterujący ISV), główny przekaźnik PGM-FI 2, bezpiecznik (komora silnika): nr 10 , przekaźnik sterujący ISV |
| 9 | 15A Zawór kontaktronowy wlotowy (przez przekaźnik sterujący ISV) |
| 10 | 7.5AA/C Przekaźnik wentylatora skraplacza, Przekaźnik sterujący wentylatora chłodzącego, Elektromagnes sterujący EGR, Przekaźnik podgrzewania paliwa, Moduł sterujący świec żarowych, Elektromagnes blokady biegu wstecznego, Elektromagnes SCV, Elektromagnes sterujący doładowaniem turbosprężarki, Elektromagnes sterujący obejściem płynu chłodzącego EGR |
| 11 | – |
| 12 | 40A Przekaźnik nagrzewnicy |
| 13 | Jednostka sterująca VSA 20A |
| 14 | 15A System audio, subwoofer |
| 15 | 30A Przekaźnik ogrzewania tylnej szyby |
| 16 | 10A Moduł elektroniki nadwozia (MICU), immobilizer – moduł zdalnego sterowania, zestaw wskaźników, zestaw głośnomówiący, system audio, złącze diagnostyczne (DLC), nawigacja (AVN), czujnik ultradźwiękowy (z ultradźwiękami), syrena antywłamaniowa (z ultradźwiękami) |
| 17 | 7,5 A Oświetlenie wewnętrzne, włącznik świateł deszczowych/automatycznych, oświetlenie bagażnika, światło kopułkowe, światło punktowe, światło wyłącznika zapłonu, lampki w lusterku kosmetycznym |
| 18 | 30A Przekaźnik ogrzewania paliwa, bezpiecznik (wewnętrzny): nr 20 |
| 19 | 30A Przekaźnik wentylatora chłodzącego, przekaźnik wentylatora klimatyzacji |
| 20 | 7,5A Jednostka sterująca silnika – ECM (FHTR MON) |
| 21 | 15A Czujnik położenia pedału hamulca (lampa stopu), przekaźnik klaksonu, moduł elektroniki nadwozia (MICU), tempomat adaptacyjny (ACC), jednostka sterująca VSA |
| 22 | 15A Moduł elektroniki nadwozia (MICU) |
| 23 | Przekaźnik wentylatora klimatyzacji 30A |
| 24 | 20A ECM (przez przekaźnik PGM-FI 1), zawór kontroli ciśnienia w szynie (przez przekaźnik PGM-FI 1), główny przekaźnik PGM-FI 1, główny przekaźnik PGM-FI 2 |
| 25 | – |
| 26 | 20A Jednostka sterująca fotela zasilana elektrycznie |
| 27 | 20A Przełącznik regulacji fotela kierowcy (przód/tył), przełącznik podparcia lędźwiowego kierowcy |
| 28 | 30A Sterownik spryskiwaczy reflektorów |
| Przekaźnik | |
| R1 | Sprzęgło sprężarki klimatyzacji |
| R2 | Wentylator |
To wszystko. A jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
