Honda CR-V 5 generacji produkowana była w latach 2017, 2018, 2019, 2020, 2021, 2022. W tym czasie model przeszedł modernizację. W naszym materiale znajdziesz opis bezpieczników i przekaźników Honda CRV 5 wraz ze schematami skrzynek bezpieczników, zdjęciami ich wykonania i lokalizacji. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Oznaczenia bezpieczników i przekaźników mogą różnić się od przedstawionych. Sprawdź informacje na schematach lub innej dokumentacji technicznej.
Generacja modelu lub schematu nie pasuje?
[ Opis Hondy CRV 4 ]
[ Opis Hondy CRV 3 ]
[ Opis Hondy CRV 2 ]
[ Opis Hondy CRV 1 ]
Przedział pasażerski

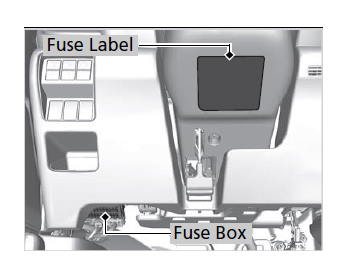

W kabinie pasażerskiej główna skrzynka bezpieczników znajduje się pod deską rozdzielczą, po stronie kierowcy. Aktualny schemat zostanie naniesiony obok kierownicy.

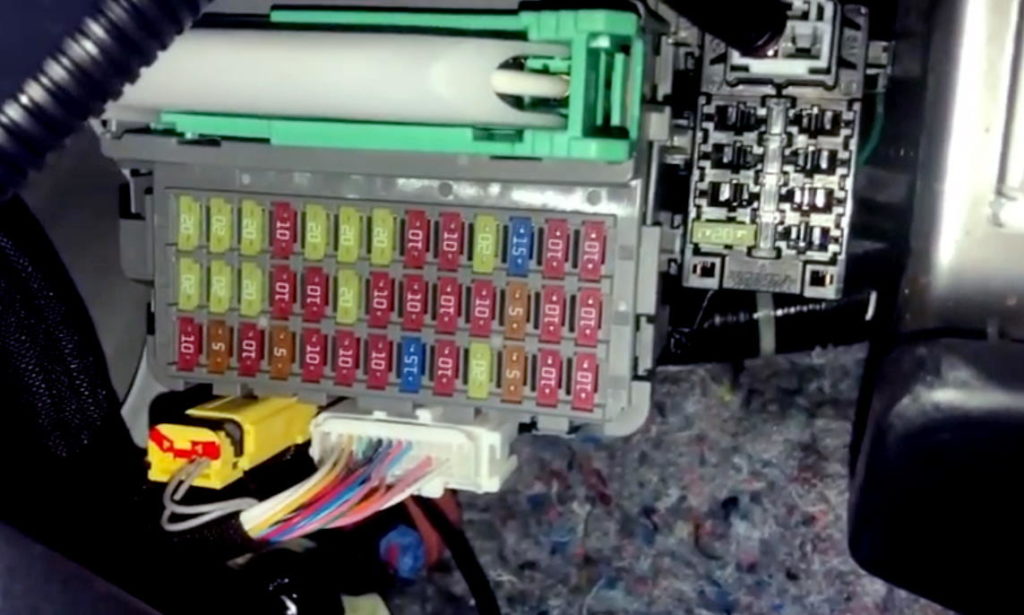

Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.

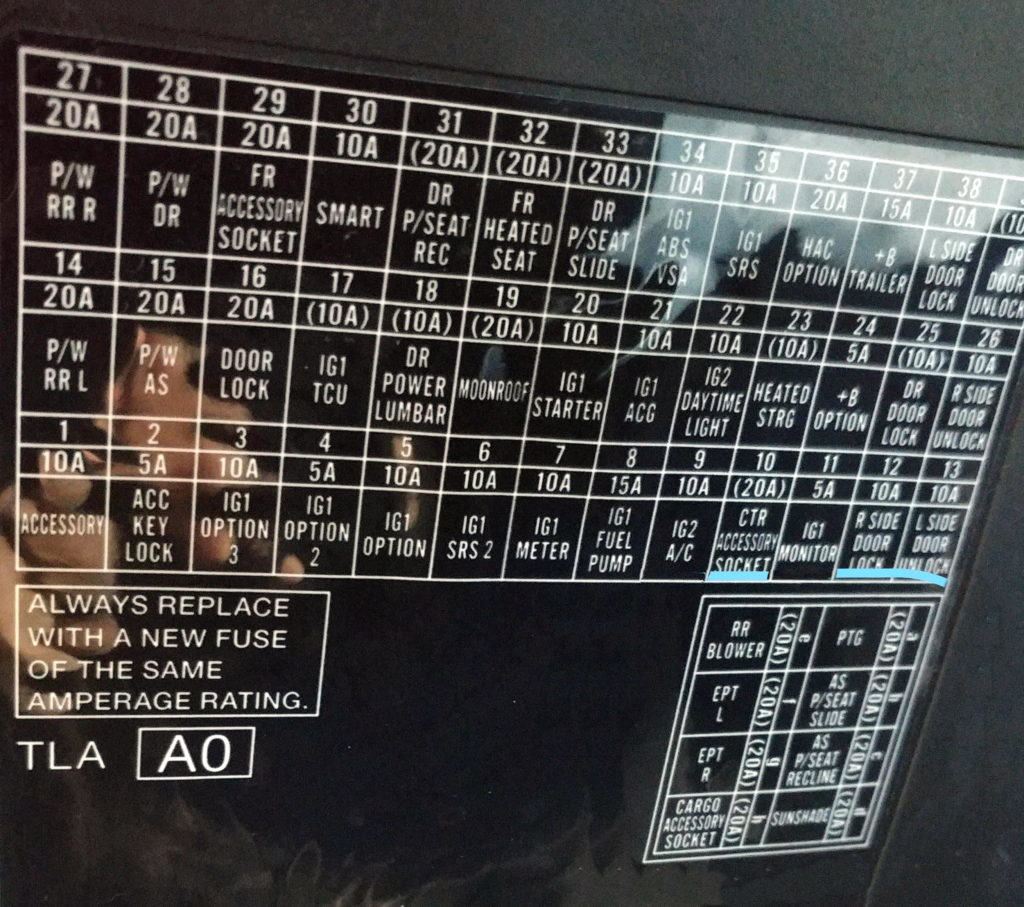

Schemat
Opis
| 1 | Akcesoria 10A |
| 2 | Zamek kluczowy 5A ACC |
| 3 | Opcja 10A |
| 4 | 5A Opcja 2 (z inteligentnym systemem wejścia) |
| 4 | 10A Transmisja (bez inteligentnego systemu wejściowego) |
| 5 | Opcja 10A |
| 6 | Wskaźnik SRS 10A |
| 7 | 10A Instrumenty |
| 8 | 15A Pompa paliwa |
| 9 | Klimatyzator 10A |
| 10 | 20A Gniazdo akcesoriów/zapalniczka (konsola środkowa) |
| 11 | 5A Sterowanie silnikiem |
| 12 | 10A Zamek drzwi pasażera |
| 13 | 10A Zamek drzwi po stronie kierowcy |
| 14 | 20A Tylna szyba elektryczna, strona kierowcy |
| 15 | 10A Elektryczna szyba, strona pasażera |
| 16 | Blokada 20A |
| 17 | 10A Transmisja (z inteligentnym systemem wejścia) |
| 17 | 5A Opcja 2 (bez inteligentnego systemu wejściowego) |
| 18 | Wsparcie sterownika przedniego 10A (opcja) |
| 19 | Klapa 20A (opcja) |
| 20 | Rozrusznik 10A |
| 21 | 10A AGC |
| 22 | Światło do jazdy dziennej 10A |
| 23 | 10A Podgrzewana kierownica (opcja) |
| 24 | Opcja 5A |
| 25 | 10A Zamek drzwi kierowcy |
| 26 | 10A Odblokowanie drzwi po stronie pasażera |
| 27 | 20A Elektrycznie sterowana szyba, tylna strona pasażera |
| 28 | 20A Podnośnik szyby kierowcy |
| 29 | 20A Przednie gniazdo akcesoriów (zapalniczka) |
| 30 | Inteligentne wejście 10A (z systemem inteligentnego wejścia) |
| 30 | 5A STS (bez inteligentnego systemu dostępu) |
| 31 | Fotel kierowcy elektrycznie sterowany 20A (opcja) |
| 32 | 20A Podgrzewane przednie siedzenie (opcja) |
| 33 | Fotel kierowcy przesuwany elektrycznie 20A (opcja) |
| 34 | 10A ABS/VSA |
| 35 | 10A SRS |
| 36 | 20A HAC (opcja) |
| 37 | Przyczepa 15A (opcja) |
| 38 | 10A Zamek drzwi po stronie kierowcy |
| 39 | 10A Odblokowanie drzwi kierowcy |
| A | Zasilanie samozamykacza tylnych drzwi 20A (opcja) |
| B | 20A Elektrycznie przesuwany fotel pasażera (opcja) |
| C | 20A Fotel pasażera z elektrycznie odchylanym (opcja) |
| D | Silnik rolety panoramicznej 20A |
| mi | 20A Wentylator tylny |
| F | 20A EPT L |
| G | 20A EPT R |
| H | 20A Gniazdo akcesoriów (przedział bagażowy) |
Za działanie zapalniczki odpowiadają bezpieczniki o numerach 10 i 29.
Komora silnika

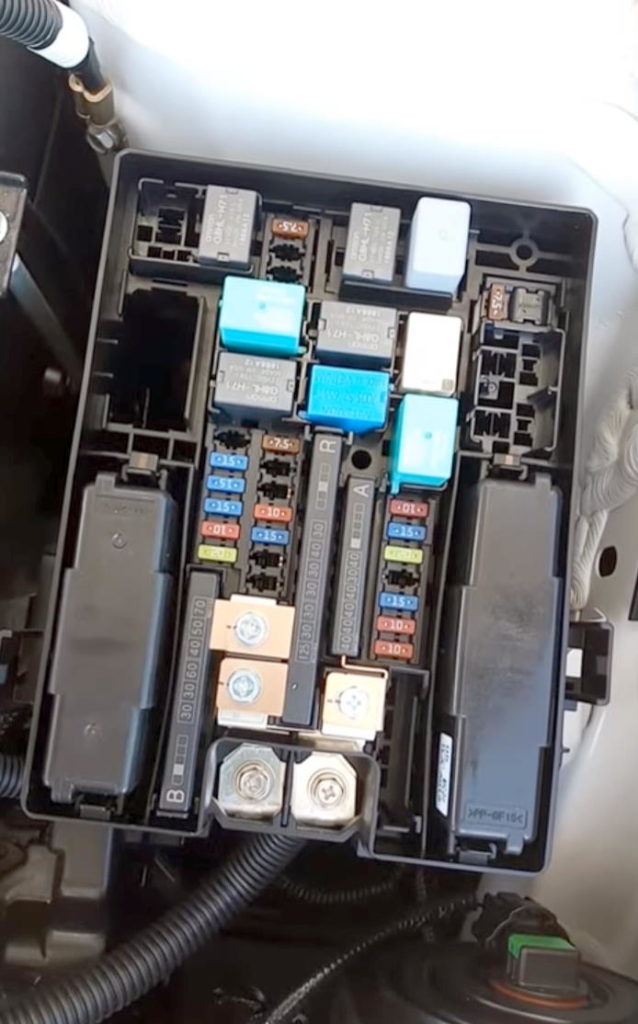

Pod maską, po lewej stronie, obok akumulatora, znajduje się główna skrzynka bezpieczników i przekaźników.

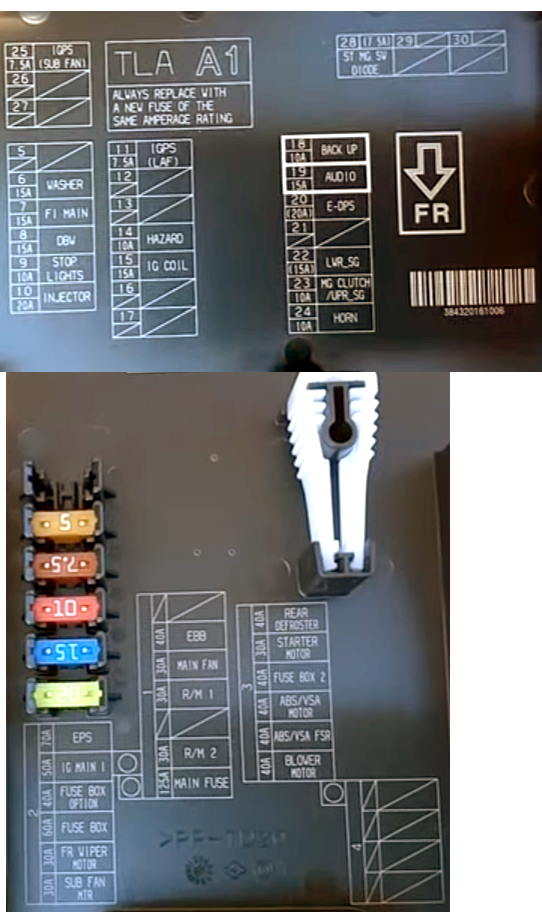

Schemat z pokrywy bloku

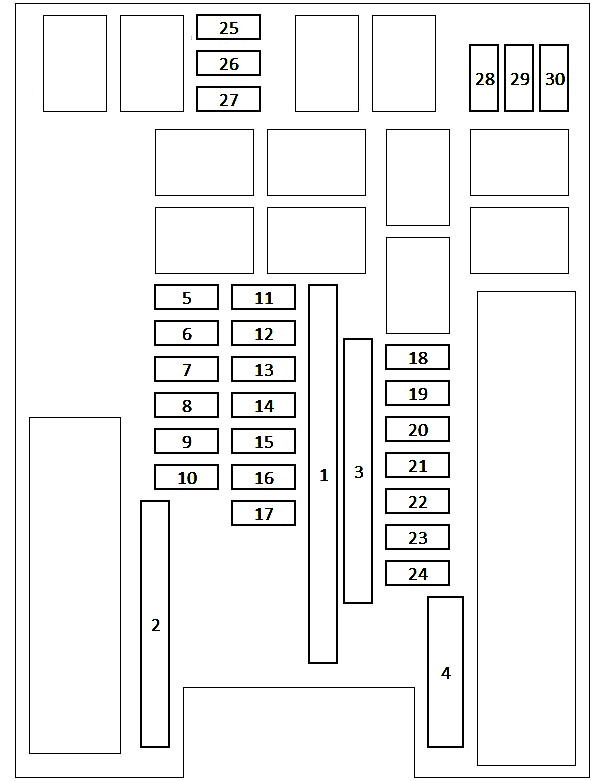

Schemat
Przeznaczenie
| 1 | WZMACNIACZ audio 30A (opcja) / BLOK OP 40A 2 |
| 1 | Nie używany / 40A ESB |
| 1 | Elektryczne wspomaganie hamulców 40A / ABS/VSA FSR |
| 1 | Główny silnik wentylatora 30A |
| 1 | Moduł przekaźnika 30A 1 |
| 1 | 30A IG Main 2 (z inteligentnym systemem wejścia) |
| 1 | Nieużywany (bez inteligentnego systemu wejściowego) |
| 1 | Moduł przekaźnika 30A 2 |
| 1 | Bateria 125/150A |
| 2 | 70A EPS |
| 2 | IG Main 1 (30 A (z inteligentnym systemem wejścia) / 50 A (bez inteligentnego systemu wejścia)) |
| 2 | Opcja skrzynki bezpieczników 40A / SILNIK ABS/VSA |
| 2 | Skrzynka bezpieczników 60A 1 |
| 2 | Silnik wycieraczek przednich 30A |
| 2 | Silnik wentylatora dodatkowego 30A |
| 3 | Odszraniacz tylny 40A |
| 3 | Rozrusznik 30A |
| 3 | Skrzynka bezpieczników 40A 2 |
| 3 | Silnik ABS/VSA 40A |
| 3 | 40A ABS/VSA FSR |
| 3 | Silnik dmuchawy 40A |
| 4 | Blok opcji 40A 1 (opcja) |
| 4 | Nie używany (modele kanadyjskie bez fotela sterowanego elektrycznie). (bez inteligentnego systemu wejścia) |
| 4 | Blok opcji 40A 2 (opcja) |
| 4 | Nieużywany (bez inteligentnego systemu wejściowego) |
| 4 | Zasilanie tylnej klapy 40A (opcja) |
| 4 | Nie używany (modele kanadyjskie bez fotela sterowanego elektrycznie). (bez inteligentnego systemu wejścia) |
| 5 | 7,5A VB ACT (z inteligentnym systemem wejścia) |
| 5 | Nieużywany (bez inteligentnego systemu wejściowego) |
| 6 | Podkładka 15A |
| 7 | 15A FI Główny |
| 8 | 15A FI Sub (z inteligentnym systemem wejściowym) / DBW (bez inteligentnego systemu wejściowego) |
| 9 | Światła stopu 10A |
| 10 | Wtryskiwacz 20A |
| 11 | 7,5A LAF |
| 12 | 10A FI ECU (z inteligentnym systemem wejścia) |
| 12 | Nieużywany (bez inteligentnego systemu wejściowego) |
| 13 | Odladzacz wycieraczek przednich 15A (modele kanadyjskie) |
| 13 | Nieużywany (modele amerykańskie) |
| 14 | 10A Zagrożenie |
| 15 | Cewka IG 15A |
| 16 | 15A Skrzynia biegów (z inteligentnym systemem wejścia) |
| 16 | Nieużywany (bez inteligentnego systemu wejściowego) |
| 17 | Nieużywany |
| 18 | 10A Kopia zapasowa |
| 19 | Dźwięk 15A |
| 20 | 20A E-DPS (opcja) |
| 21 | Ogrzewanie tylnych siedzeń 20 A (modele kanadyjskie z ogrzewaniem tylnych siedzeń) |
| 21 | Nieużywane (modele bez ogrzewania tylnych siedzeń) |
| 22 | Przednie światła przeciwmgielne 15 A (opcja) (modele amerykańskie i kanadyjskie z fotelem sterowanym elektrycznie) |
| 22 | Dolna kratka migawki 15 A (modele kanadyjskie bez fotela sterowanego elektrycznie) |
| 23 | 10A Sprężarka klimatyzacji / Górna kratka żaluzji |
| 24 | 10A Róg |
| 25 | Wentylator chłodzący 7,5A |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | Nieużywany (z inteligentnym systemem wejścia) |
| 28 | Przełącznik magnetyczny 7,5A ST (bez inteligentnego systemu wejściowego) |
| 29 | Nieużywany |
| 30 | Nieużywany |
