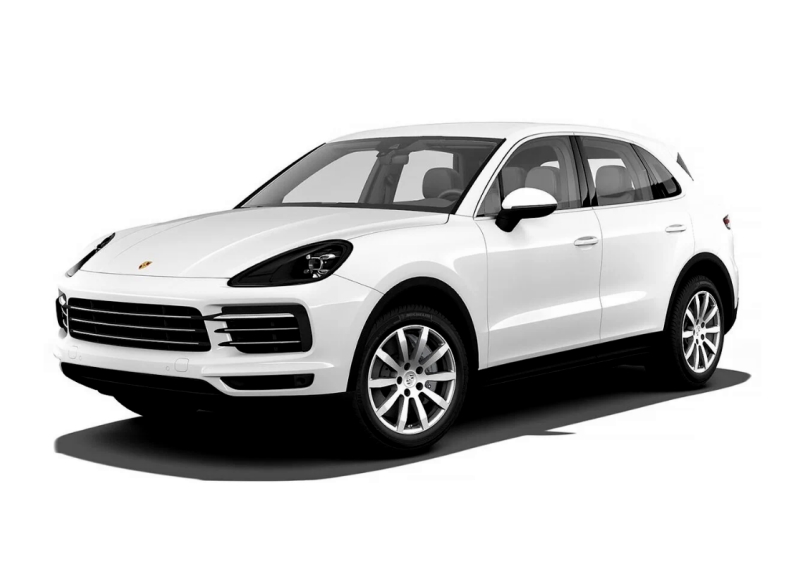

Porsche Cayenne trzeciej generacji było produkowane w latach 2018, 2019, 2020, 2021, 2022, 2023, 2024 i 2025 pod oznaczeniami 9YA i 9YB. W tym czasie model przeszedł lifting. W naszym poście znajdziesz opis bezpieczników i przekaźników Porsche Cayenne 3G wraz ze schematami skrzynek bezpieczników , ich lokalizacją i zdjęciami. Zwróćmy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Cel bezpieczników i przekaźników może różnić się od przedstawionego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Lewa skrzynka bezpieczników

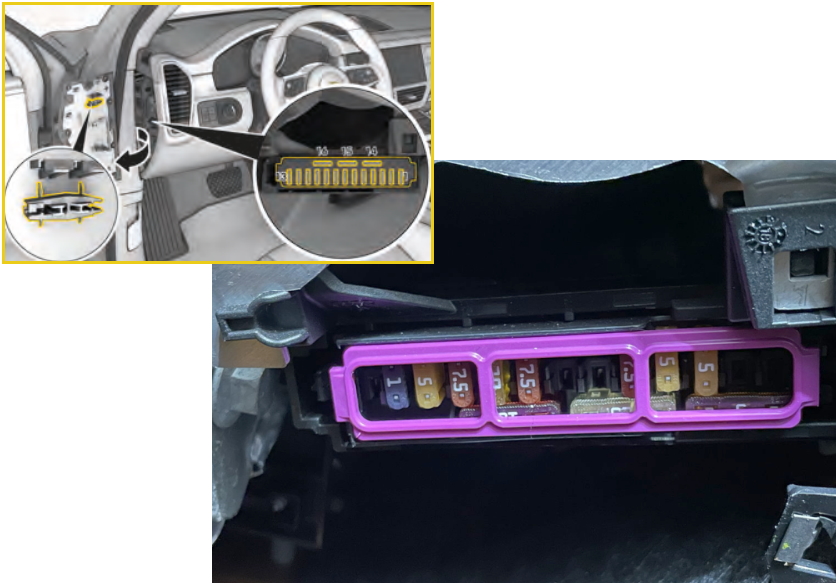

Na lewym końcu deski rozdzielczej, za osłoną ochronną, znajduje się skrzynka bezpieczników.
Diagram
Zadanie
| 1 | – |
| 2 | 5A Lewy głośnik efektowy / Tacka na smartfon, czytnik kart systemu poboru opłat drogowych itp. |
| 3 | 5/7,5A Jednostka operacyjna do wyboru trybu jazdy |
| Jednostka operacyjna do regulacji wysokości zawieszenia | |
| Przycisk systemów wspomagania kierowcy | |
| Moduł przełącznika 1 w konsoli środkowej | |
| 4 | 5A Jednostka sterująca wyświetlaczem przeziernym |
| 5 | Hub USB 7,5A |
| 6 | 10A Sterowanie ogrzewaniem i klimatyzacją |
| 7 | 5/10A Element sterujący blokadą kolumny kierownicy |
| 8 | 5/10A Jednostka sterująca systemem multimedialnym |
| 9 | 10A Jednostka sterująca w desce rozdzielczej |
| 10 | 5A Jednostka operacyjna systemu multimedialnego |
| 11 | 5A Obrotowy przełącznik światła |
| 12 | 1A Jednostka sterująca elektroniką kolumny kierownicy |
| 13 | – |
| 14 | 5/20A Jednostka sterująca 1 do elektroniki informacyjnej PCM |
| 15 | 25A Jednostka sterująca elektrycznie regulowanej kolumny kierowniczej |
| 16 | 10A Jednostka sterująca elektroniką kolumny kierownicy, przełącznik ogrzewania kierownicy |
Skrzynka bezpieczników w przestrzeni na nogi
Pojazdy z kierownicą po lewej stronie
Aby uzyskać dostęp do urządzenia, należy zdjąć osłonę ochronną. Za pomocą płaskiego śrubokręta zdejmij osłonę śruby montażowej, a następnie odkręć śrubę i zdejmij osłonę.
Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Diagram
Pojazdy z kierownicą po prawej stronie
Zdjęcie – przykład
Diagram
Oznaczenie ogólne
| SA1 | – |
| SA2 | 10A Pompa obiegowa, czujnik MAF, ogrzewanie skrzyni korbowej, pompa obiegowa płynu chłodzącego |
| SA3 | Żaluzja kaloryfera |
| SA4 | 10A Pompa obiegowa, pompa rezerwowa ogrzewania |
| Jednostka sterująca czujnika NOx | |
| Jednostka sterująca czujnika NOx 2 | |
| Czujnik cząstek stałych | |
| Zawór odcinający zbiornik paliwa | |
| Jednostka sterująca klapą wydechową | |
| SA5 | 5A Wyłącznik świateł stopu |
| SA6 | 7,5/15A Elektrozawór mocowania silnika elektrohydraulicznego lewy |
| Prawy elektrozawór mocowania silnika elektrohydraulicznego | |
| Siłownik krzywki dolotowej 1 dla cylindrów 1~4 | |
| Zawór płynu chłodzącego do głowicy cylindra | |
| Pompa płynu chłodzącego | |
| Termostat układu chłodzenia silnika sterowany mapą | |
| Siłownik regulacji krzywki 1~8 | |
| Zawór przełączający chłodnicy recyrkulacji spalin | |
| Zawór obejściowy chłodzenia recyrkulacji spalin 2 | |
| Zawór redukcyjny ciśnienia | |
| Zawór obejściowy chłodzenia recyrkulacji spalin | |
| Automatyczna jednostka sterująca okresem świecenia żarowego | |
| Jednostka sterująca okresem świecenia 2 | |
| Zawór mocujący skrzynię biegów 2 | |
| SA7 | 5/15A Sonda lambda 1 za katalizatorem |
| Sonda lambda za filtrem cząstek stałych 2 | |
| Moduł pomiaru masy powietrza | |
| Miernik masy powietrza 2 | |
| SA8 | 7,5/15A Elektrozawór mocowania silnika elektrohydraulicznego lewy |
| Zawór płynu chłodzącego do skrzyni biegów | |
| Zawór mocujący skrzynię biegów 1 | |
| Przekaźnik pompy powietrza wtórnego | |
| Jednostka sterująca do wykrywania nieszczelności zbiornika paliwa | |
| Pompa obiegu płynu chłodzącego | |
| Prawy elektrozawór mocowania silnika elektrohydraulicznego | |
| Siłownik krzywki wydechowej 1 dla cylindra 3 | |
| Siłownik krzywki wydechowej 1 dla cylindra 1 | |
| Siłownik krzywki wydechowej 1 dla cylindra 4 | |
| Zawór przełączający chłodnicy recyrkulacji spalin | |
| Siłownik krzywki dolotowej 1 dla cylindra 2 | |
| Siłownik krzywki dolotowej 1 dla cylindra 3 | |
| Siłownik krzywki dolotowej 1 dla cylindra 4 | |
| Siłownik krzywki dolotowej 1 dla cylindra 5 | |
| Siłownik krzywki dolotowej 1 dla cylindra 6 | |
| Pompa obiegu ciągłego płynu chłodzącego | |
| Termostat układu chłodzenia silnika sterowany mapą | |
| Zawór regulujący ciśnienie paliwa | |
| Zawór dozujący paliwo | |
| Pompa dozująca 2 | |
| SA9 | 5A Przekaźnik zasilania prądem elementu silnika (przekaźnik silnika) |
| SA10 | 5A Czujnik poziomu i temperatury oleju |
| SA11 | 7,5A Przesłona chłodnicy, Moduł pedału przyspieszenia |
| SA12 | 7,5/10/15A Zawór klapowy obejścia filtra powietrza |
| Zawór wlotu powietrza wtórnego | |
| Lewy elektrozawór mocowania silnika elektrohydraulicznego | |
| Prawy elektrozawór mocowania silnika elektrohydraulicznego | |
| Zawór sterujący strumieniem chłodzenia tłoka | |
| Zawór do regulacji ciśnienia oleju | |
| Zawór klapowy kolektora dolotowego | |
| Zawór recyrkulacji powietrza turbosprężarki | |
| Zawór sterujący wałkiem rozrządu 1 | |
| Zawór sterujący wałkiem rozrządu wydechowego 1 | |
| Zawór elektromagnetyczny filtra z węglem aktywnym 1 | |
| Zawór sterujący wałkiem rozrządu wydechowego 2 | |
| Zawór sterujący wałkiem rozrządu 2 | |
| Elektrozawór sterujący ciśnieniem doładowania | |
| Siłownik krzywki dolotowej 1 dla cylindrów 1~8 | |
| Siłownik krzywki wydechowej 1 dla cylindra 1~8 | |
| SA13 | 5A Wentylator chłodnicy |
| SA14 | 15/25A Jednostka sterująca silnikiem/silnikiem |
| Wtryskiwacz 2, cylinder 1~4 | |
| SA15 | 10/15A Sonda lambda 1 za katalizatorem |
| Sonda lambda 1 przed katalizatorem | |
| Sonda lambda za filtrem cząstek stałych | |
| SA16 | 30A Jednostka sterująca pompą paliwa |
| SB1 | Cewka zapłonowa 20A 1~6 ze stopniem wyjściowym |
| SB2 | Przekaźnik silnika |
| SB3 | – |
| SB4 | – |
| SB5 | 30A Elektrohydrauliczny sterownik mocowania silnika |
| SB6 | 25A Pas bezpieczeństwa przedni lewy |
| SB7 | Uchwyt bezpiecznika 20/40A F |
| SB8 | 25A Pas bezpieczeństwa przedni prawy |
| SB9 | 20/30A Jednostka sterująca dmuchawą świeżego powietrza (wentylator nagrzewnicy przedniej) |
| SB10 | Kontrola wspomagania kierowcy |
| SB11 | 15/40A Przekaźnik rozrusznika 2 |
| Jednostka sterująca zarządzaniem temperaturą | |
| SB12 | Napęd na wszystkie koła |
| SC1 | 30A Jednostka sterująca zasilaniem pokładowym, ogrzewanie przednich siedzeń |
| SC2 | 20A Jednostka sterująca drzwiami kierowcy |
| SC3 | 20A Jednostka sterująca zasilaniem pokładowym (zasilanie gniazdowe) |
| SC4 | 30ASterownik regulacji dachu przesuwnego |
| SC5 | 30A Sterownik zasilania pokładowego, Oświetlenie dodatkowe, lewe |
| SC6 | 20A Jednostka sterująca tylnymi drzwiami po stronie kierowcy |
| SC7 | 30A Jednostka sterująca silnikiem wycieraczek |
| SC8 | 20A Jednostka sterująca tylnymi drzwiami pasażera |
| SC9 | 30A Jednostka sterująca zasilaniem pokładowym (Dodatkowe oświetlenie, prawa) |
| SC10 | 10/30A Jednostka sterująca zasilaniem pokładowym, układ reflektorów/spryskiwaczy szyby przedniej |
| SC11 | Potencjometr 20/30A do elektrycznych hamulców przyczepy, jednostka sterująca klimatyzacją |
| SC12 | 30A Jednostka sterująca ogrzewaniem pomocniczym |
| Siłownik sprzęgła | |
| SD1 | 5A Lustro wewnętrzne |
| Jednostka sterująca podgrzewanymi tylnymi siedzeniami | |
| Połączenie diagnostyczne | |
| SD2 | 10A Interfejs diagnostyczny magistrali danych |
| Jednostka sterująca zasilaniem pokładowym, czujniki parkowania | |
| SD3 | 7,5A System dźwiękowy (E-Hybrid), Jednostka sterująca generatorem dźwięku silnika |
| SD4 | 5A Zawór chłodzenia oleju skrzyni biegów |
| SD5 | 5A Przekaźnik rozrusznika 1 |
| Przekaźnik rozrusznika 2 | |
| Elektronika zasilająca i sterująca do napędu elektrycznego | |
| SD6 | – |
| SD7 | 15A Moduł pedału przyspieszenia |
| SD8 | 5A Jednostka sterująca systemem widzenia nocnego |
| Jednostka sterująca stabilizatorem | |
| Jednostka sterująca stabilizatorem poprzecznym 2 | |
| SD9 | 10A Adaptacyjny tempomat |
| Jednostka sterująca przedniego lewego czujnika radarowego do wykrywania obiektów | |
| Jednostka sterująca czujnikiem radarowym z przodu po prawej stronie do wykrywania obiektów | |
| SD10 | Napęd na wszystkie koła, blokada mechanizmu różnicowego |
| SD11 | 10A Kamera przednia do systemów wspomagania kierowcy |
| SD12 | 7,5A Wentylator oparcia lewego przedniego siedzenia 1 |
| Wentylator poduszki siedzenia przedniego lewego 1 | |
| Wentylator oparcia prawego przedniego siedzenia 1 | |
| Wentylator poduszki siedzenia przedniego prawego 1 | |
| SD13 | Gniazdo ładowania USB 5A 1 |
| SD14 | Silnik wycieraczki tylnej szyby 15A |
| SD15 | 20A Przedni prawy reflektor |
| SD16 | 20A Lewy przedni reflektor |
| SE1 | 5A Czujnik alarmu antykradzieżowego |
| Klakson alarmowy | |
| SE2 | 5A Przekaźnik główny |
| SE3 | 5A Jednostka sterująca bramą garażową |
| SE4 | 7,5A Jednostka sterująca czujnikami dźwigni zmiany biegów |
| SE5 | 15A Jednostka sterująca zasilaniem pokładowym (klakson) |
| SE6 | 5A Przycisk elektromechanicznego hamulca postojowego |
| SE7 | 5/10A Interfejs diagnostyczny magistrali danych (jednostka sterująca bramką) |
| SE8 | 5A Moduł dachu przedniego |
| SE9 | Moduł połączenia alarmowego, zaczep przyczepy |
| SE10 | 5/10A Jednostka sterująca poduszką powietrzną |
| SE11 | 5A Jednostka sterująca ABS, ESC |
| SE12 | 10A Czujnik deszczu i światła |
| Połączenie diagnostyczne | |
| SE13 | 20A Jednostka sterująca zasilaniem pokładowym (układ klimatyzacji) |
| SE14 | 20A Jednostka sterująca przednimi drzwiami pasażera |
| SE15 | 20A Jednostka sterująca zasilaniem pokładowym, sprężarka klimatyzacji |
| SE16 | Przetwornica DC/AC 30A z gniazdem, 12V – 230V |
| Akumulator ciśnienia układu hamulcowego, inteligentny siłownik (E-Hybrid) |
Dodatkowe elementy zabezpieczające mogą być zamontowane w pobliżu skrzynki bezpiecznikowej.
Układ
Przydział
- A – 15A Sterownik regulacji fotela i kolumny kierowniczej z pamięcią
- B – 15A Regulacja fotela pasażera z przodu z jednostką sterującą pamięcią ustawień
- C – 40A Jednostka sterująca ABS
- D – 40A Jednostka sterująca ABS
- E-
- F-50A Pompa pomocnicza hydrauliczna skrzyni biegów
Skrzynkę bezpieczników dużej mocy można zainstalować w pobliżu akumulatora.
Zdjęcie – przykład
Bagażnik
W bagażniku po lewej stronie, pod pokrywą ochronną, zamontowano kolejną skrzynkę z bezpiecznikami i przekaźnikami.
Diagram
Przydział
| SG1 | 10A Czujnik ciśnienia i temperatury czynnika chłodniczego 1 |
| Czujnik ciśnienia i temperatury czynnika chłodniczego 2 | |
| Zawór rozprężny czynnika chłodniczego 2 | |
| Grzałka wysokiego napięcia (PTC) | |
| Silnik sterujący żaluzją grzejnikową | |
| SG2 | – |
| SG3 | – |
| SG4 | – |
| SG5 | 15A Jednostka sterująca adaptacyjnym zawieszeniem pneumatycznym |
| SG6 | 15A Jednostka sterująca automatyczną skrzynią biegów |
| SG7 | 20A Jednostka sterująca zasilaniem pokładowym 2, roleta tylna, wspomaganie zamykania, KESSY, klapka wlewu paliwa |
| SG8 | Jednostka obsługi i wyświetlania dla tylnego układu klimatyzacji, ogrzewania tylnych siedzeń (nie dotyczy wersji E-Hybrid) |
| SG9 | – |
| SG10 | 25A Jednostka sterująca detektorem przyczepy |
| SG11 | 30A Jednostka sterująca pokrywą tylną, Jednostka sterująca klapą tylną |
| SG12 | 20A Jednostka sterująca tylną dmuchawą świeżego powietrza |
| SH1 | 20A Jednostka sterująca zasilaniem pokładowym 2, lewe światło tylne |
| SH2 | – |
| SH3 | 30A Jednostka sterująca układem dozowania środka redukującego, grzałką SCR, spojlerem tylnym |
| Przetwornica DC/AC z gniazdem, 12V – 230V | |
| SH4 | 10A Jednostka obsługi i wyświetlania dla tylnego układu klimatyzacji |
| SH5 | 25A Jednostka sterująca detektorem przyczepy |
| SH6 | 30A Jednostka sterująca detektorem przyczepy (silnik obrotowy) |
| SH7 | 15A Jednostka sterująca detektorem przyczepy (ładowanie, zwalnianie elektryczne) |
| SH8 | – |
| SH9 | 15A Jednostka sterująca detektorem przyczepy (gniazdo) |
| SH10 | Blokada mechanizmu różnicowego |
| SH11 | – |
| SH12 | 25A Jednostka sterująca układem dozowania środka redukującego, grzałka SCR (nie dla E-Hybrid) |
| SJ1 | 15A Jednostka sterująca systemami wspomagania kierowcy |
| SJ2 | 5A Wzmacniacz antenowy do telefonii komórkowej |
| SJ3 | – |
| SJ4 | 5A Jednostka sterująca asystentem zmiany pasa ruchu |
| Jednostka sterująca asystentem zmiany pasa ruchu 2 | |
| SJ5 | System rozrywki |
| SJ6 | 5A Jednostka sterująca układu monitorowania ciśnienia w oponach |
| SJ7 | 15A Jednostka sterująca systemami wspomagania kierowcy |
| SJ8 | 5A Odbiornik zdalnego sterowania do ogrzewania dodatkowego, radiowy odbiornik ogrzewania dodatkowego |
| SJ9 | Napęd DVD |
| SJ10 | Tuner TV 5A, RTM |
| SJ11 | 5A Antena dachowa (ParkAssist) |
| SJ12 | 5A Jednostka sterująca pracą bramy garażowej |
| SJ13 | 5A Jednostka sterująca systemem kamery cofania |
| SJ14 | 20A Jednostka sterująca zasilaniem pokładowym 2, prawe światło tylne |
| SJ15 | – |
| SJ16 | 40A Cyfrowa jednostka sterująca pakietem dźwiękowym |
| SK1 | 5A Jednostka sterująca stabilizatorem przechyłu |
| Jednostka sterująca stabilizatorem przechyłu 2 | |
| SK2 | Złącze konserwacyjne 7,5A do układu wysokiego napięcia |
| SK3 | 10A Przekaźnik pompy płynu chłodzącego akumulatora wysokiego napięcia |
| SK4 | 7,5A Elektronika zasilająco-sterująca do napędu elektrycznego |
| SK5 | 5A Serwo hamulcowe, wzmacniacz hamulca – E-Hybrid |
| SK6 | Wentylatory siedzeń |
| SK7 | – |
| SK8 | 5A Sprężarka klimatyzatora ze sprzęgłem magnetycznym i zaworem regulacyjnym |
| SK9 | Akumulator 10A, 48 V |
| Przetwornica napięcia (48V/12V) | |
| SK10 | 5A Akumulator wysokiego napięcia 1 |
| SK11 | 7,5A Ładowarka 1 do akumulatora wysokiego napięcia |
| SK12 | – |
| SK13 | – |
| SK14 | Przekaźnik pompy płynu chłodzącego do zarządzania temperaturą |
| SK15 | – |
| SK16 | – |
Dodatkowe elementy
Spotkanie
- A – 15A Regulacja fotela pasażera z przodu z jednostką sterującą pamięcią (kierownica po prawej stronie)
- B –
- C – 30A Przekaźnik podgrzewanej tylnej szyby
- D – 40A Elektronika kompresora zawieszenia adaptacyjnego
- E-
- F –
Jeśli wiesz jak ulepszyć materiał, napisz w komentarzach.
