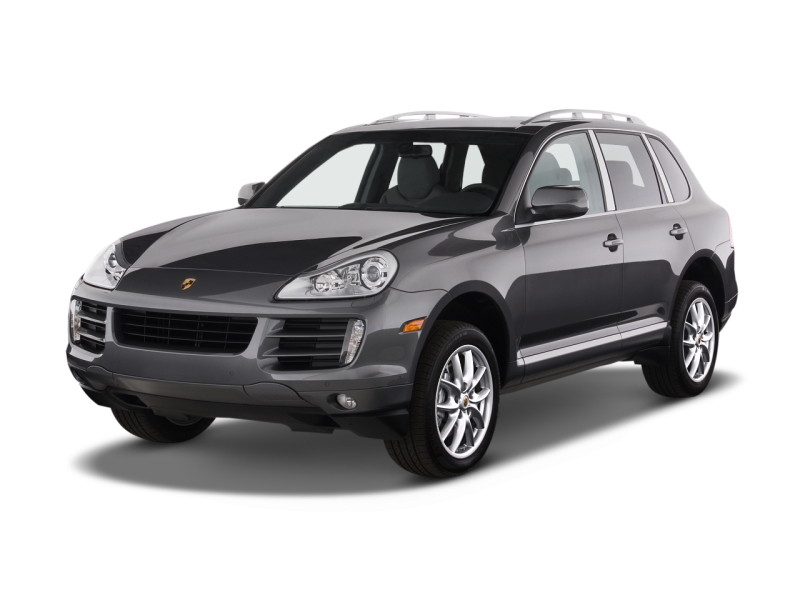

Porsche Cayenne pierwszej generacji było oparte na latach 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010 z indeksem fabrycznym 9PA i oznaczeniami 955 i 957. W publikacji publikacji przedstawimy opis bezpieczników i przekaźników Porsche Cayenne 955 i 957 wraz ze schematami skrzynek bezpiecznikowych, ich zdjęcia i lokalizacja. Zwrócimy uwagę na bezpieczniki odpowiednio za zapalniczkę.
Cel bezpieczników i przekaźników może być uruchamiany od elementu zależnego od roku produkcji oraz uruchamianego przez twój samochód.
Contents
Przedział pasażerski
Lewa skrzynka bezpieczników
Na końcu deski rozdzielczej, za wyłącznikiem, znajdują się bezpieczniki.
Zdjęcie poglądowe
Schemat
Zadanie
| 1 | 20A Zapalniczka, gniazdo konsoli, gniazdo konsoli silikonowej |
| 2 | 5A urządzenie do nadzoru nad urządzeniem do podgrzewania wody |
| 3 | 20A Gniazdo na nogi pasażera |
| 4 | 15A 2002-2007: podgrzewacz wody/dodatkowy podgrzewacz |
| 20A 2007-2010: podgrzewacz wody/dodatkowy podgrzewacz | |
| 5 | Gniazdo 20A w bagażniku |
| 6 | 15A Porsche Entry & Drive |
| 7 | Złącze diagnostyczne 5A, jednostka sterująca anteną, czujnik deszczu, czujnik światła |
| 8 | Wycieraczka 30A |
| 9 | 15A Jednostka sterująca zasilaniem pokładowym (pompa spryskiwaczy szyb) |
| 10 | 25A 2002-2007: Podnośnik reflektorów tylnych drzwi lewych |
| 30A 2007-2010: Podnośnik szyby i centralny zamek lewych drzwi | |
| 11 | 15A 2002-2007: Sterownik drzwi przednich (centralny zamek), sterowniki lewych przednich drzwi (centralny zamek) |
| 12 | 20A 2002-2007: Sterownik zasilania pokładowego (oświetlenie wnętrza) |
| 13 | – |
| 14 | 25A 2002-2007: Podnośnik szyby w przednich przednich przednich lewych |
| 30A 2007-2010: Podnośnik szyby i centralny zamek lewych przednich drzwi | |
| 15 | 15A Lampa tylna prawa; zamek centralny, elektryczne urządzenia elektryczne, elektryczne lusterka |
| 16 | 20A Jednostka sterująca zasilaniem pokładowym (klakson) |
| 17 | 10A 2002-2007: Sterownik zasilania pokładowego (kierunkowskazy, światła postojowe lewe) |
| 30A 2007-2010: Jednostka sterująca zasilaniem pokładowym (kierunkowskazy lewe, światła mijania lewe, światła postojowe prawe) | |
| 18 | 20A 2002-2007: Spryskiwacz reflektorów |
| 25A 2007-2010: Spryskiwacz reflektorów | |
| 19 | 15A 2002-2007: Sterownik zasilania pokładowego (światła przeciwmgielne) |
| 5A 2007-2010: Sterownik zasilania pokładowego (oświetlenie wnętrza) | |
| 20 | 30A 2007-2010: Jednostka sterująca zasilaniem pokładowym (oświetlenie zestawu wskaźników, lewe światło przeciwmgielne, lewe dodatkowe światło drogowe) |
| 21 | 15A 2002-2007: Jednostka sterująca zasilaniem pokładowym (adaptacyjne światła doświetlające zakręty) |
| 22 | 30A Blokada tylnego mechanizmu różnicowego, skrzynia rozdzielcza, automatyczna klapa tylna |
| 23 | 10A 2002-2007: Jednostka sterująca odłącznikiem blokad tylnego mechanizmu różnicowego i stabilizatora |
| 2007-2010: Blokada mechanizmu różnicowego | |
| 24 | 5A System monitorowania ciśnienia w oponach |
| 25 | – |
| 26 | 10A Porsche Stability Management (PSM), wyłącznik hamulca, wyłącznik powietrzny pasażera z przodu, deska rozdzielcza, poduszki powietrzne, jednostka sterująca, jednostka sterująca kolumną kierowniczą |
| Jednostka sterująca (sterowanie silnikiem, wentylatorami chłodnicy, poduszkami powietrznymi, wyłącznikiem pneumatycznym, deską rozdzielczą) | |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | 15A Oświetlenie dodatkowe (terenowe) |
| 31 | 15A Oświetlenie dodatkowe (terenowe) |
| 32 | – |
| 33 | 15A Jednostka sterująca kierownicą, ogrzewaniem |
| 34 | 5A Czujnik temperatury, podgrzewane, czujnik przechyłu |
| 35 | 15A 2002-2007: Światła mijania, światła drogowe (lewa strona) |
| 30A 2007-2010: Sterownik pokładowego instalacji (światło przeciwmgielne z prawej strony, dodatkowe światło drogowe z prawej strony, oświetlenie wnętrza) | |
| 36 | 10A 2002-2007: Jednostka sterująca zasilaniem pokładowym |
| 30A 2007-2010: Panel sterowania fotelem sterowanym | |
| 37 | |
| 38 | 10A Światła stopu |
| 39 | 5A Podgrzewana tylna szyba, podgrzewane podgrzewane |
| 40 | 5A jednostka sterująca zestawem urządzeń, diagnostyka |
| 41 | 15A Jednostka sterująca systemem autoryzacji dostępu i uruchomienia |
| 42 | 30A Jednostka sterująca szyberdachem |
| 43 | Subwoofer 30A |
| 44 | 30A Panel sterowania do regulacji fotela, jednostka sterująca do regulacji fotela i sterownika z funkcją pamięci, jednostka sterująca do regulacji fotela kierowcy |
| 45 | 30A kontrola wysokości lewego zastosowania, regulacja pochylenia oparcia lewego podejścia, jednostka sterująca ogrzewaniem tylnym, uruchamiana |
| 46 | – |
| 47 | 10A 2002-2007: Blokada tylnego mechanizmu różnicowego |
| 2007-2010: Skrzynia rozdzielcza | |
| 48 | 5A wstępne podgrzewacz wstępne/dodatkowy podgrzewacz |
| 49 | 5A Jednostka sterująca Servotronic, jednostka sterująca dezaktywacją stabilizatora |
| 50 | 10A 2002-2007: Rezystor grzewczy układ odpowietrzania skrzyni korbowej |
| 51 | 5A Czujnik jakości powietrza, hamulec postojowy, złącze diagnostyczne |
| 52 | 30A 2002-2007: Wycieraczka tylna |
| 15A 2007-2010: Wycieraczka tylna | |
| 53 | 5A Podgrzewana tylna szyba (lusterka), czujnik, wyłącznik świateł, jednostka sterująca układu napędowego |
| 54 | 10A Sterowanie zasięgiem reflektorów, moduł reflektora lewego (2007-2010) |
| 55 | – |
| 56 | 40A Wentylator nagrzewnicy, przód |
| 57 | 40A 2002-2007: Wentylator wnętrz z tyłu (klimatyzacja 4-strefowa) |
| 2007-2010: Aktywne zarządzanie zawieszeniem Porsche (PASM) |
W zapalniczek (gniazd) bezpieczniki o numerach 1, 3 i 5 odpowiadający za prąd 20A.
Skrzynka bezpieczników po prawej stronie
Kolejne bezpieczniki są umieszczone na wyłączniku końcowym deski rozdzielczej, a także jest przykryta osłoną.
Zdjęcie
Diagram
Oznaczenie
| 1 | 15A Jednostka sterująca przyczepy |
| 2 | 5A System wspomagania parkowania |
| 3 | 15A Jednostka sterująca przyczepy |
| 4 | 5A 2002-2007: Jednostka sterująca elektroniką sterującą telefonem komórkowym |
| 5 | 15A Jednostka sterująca przyczepy |
| 6 | 30A Porsche Stability Management (PSM) |
| 7 | 5A jednostka sterująca skrzynią rozdzielczą, przygotowana do telefonu |
| 8 | 20A 2002-2007: Sterownik zasilania pokładowego (dodatkowe światła drogowe) |
| 30A 2007-2010: Jednostka sterująca zasilaniem pokładowym (kierunkowskazy z prawej strony, światła mijania z prawej strony, światła postojowe z lewej strony) | |
| 9 | 5A 2002-2007: zmieniarka CD, nawigacja DVD |
| 10 | 5A Tuner TV, dostęp satelitarny (2002-2007), dalszy system rozrywki (2007-2010) |
| 11 | 10A Radio lub system komunikacji Porsche (PCM) |
| 12 | wzmacniacz audio 30A |
| 13 | 5A Podgrzewane siedzenia |
| 14 | 15A Światło tylne lewe; zamek centralny, elektryczne urządzenia elektryczne, elektryczne lusterka |
| 15 | 25A 2002-2007: Podnośnik reflektorów prawych drzwi |
| 30A 2007-2010: Podnośnik szyby i centralny zamek prawych drzwi | |
| 16 | 10A Oświetlenie bagażnika |
| 17 | 15A 2002-2007: Światła mijania, światła drogowe (prawa strona) |
| 18 | 30A Podgrzewana tylna szyba |
| 19 | 25/30A Wzmacniacz hamulca (jednostka sterująca przyczepy) |
| 20 | 30A kontrola wysokości siedziska |
| 21 | 10A Zwolnienie koła zapasowego, syrena alarmowa |
| 22 | 30A 2002-2007: Jednostka sterująca fotela pasażera z przodu, jednostka sterująca ogrzewaniem fotela z przodu |
| 25A 2007-2010: Podgrzewane przednie fotele | |
| 23 | 10A Klimatyzacja |
| 24 | 30A Jednostka sterująca modułem fotela pasażera z przodu |
| 25 | 5A Panel sterowania i zasilania elektrycznego |
| 26 | – |
| 27 | 15A kontrola poziomu pojazdu (Porsche Active Suspension Management (PASM)), aktywna kontrola przechyłów bocznych (Porsche Dynamic Chassis Control (PDCC)) |
| 28 | – |
| 29 | 10A 2002-2007: Jednostka sterująca skrzynią biegów |
| 5A 2007-2010: Jednostka sterująca skrzynią biegów, wyposażona w Tiptronic | |
| 30 | 20A Automatyczny napęd klapy elektrycznej |
| 31 | 15A Blokada korka wlewu paliwa |
| 32 | 10A 2002-2007: Sterownik drzwi przednich pasażera (centralny zamek), sterowniki drzwi przednich prawych (centralny zamek) |
| 33 | – |
| 34 | 25A 2002-2007: Podnośnik szyb prawych przednich drzwi |
| 30A 2007-2010: Podnośnik szyby i centralny zamek prawych przednich drzwi | |
| 35 | 10A 2002-2007: Sterownik zasilania pokładowego (kierunkowskazy, światła postojowe z prawej strony) |
| 30A 2007-2010: Jednostka sterująca ustawienia fotela pasażera z przodu | |
| 36 | 5A Moduł dachu przesuwnego, telefon, moduł kompasu (jednostka sterująca pozycjonowaniem pojazdu) |
| 37 | – |
| 38 | 10A Porsche Stability Management (PSM) |
| 39 | 5A Diagnostyka |
| 40 | 10A Jednostka sterująca skrzynią rozdzielczą |
| 41 | 10A Jednostka sterująca przyczepy |
| 42 | 5A Panel sterujący otwieraczem drzwi garażowych, jednostka sterująca otwieraczem drzwi garażowych |
| 43 | 5A Lampy cofania |
| 44 | 5A Rezystor ogrzewania dla lewych dysz spryskiwacza reflektorów, rezystor zasilania dla prawych dyszy spryskiwacza urządzeń sterujących, sterowanie ogrzewaniem fotela, panel sterowania kontrolą wysokości jazdy, aktywna kontrola przechyłów bocznych (Porsche Dynamic Chassis Control (PDCC)) |
| 45 | – |
| 46 | 5A 2007-2010: System rozrywki dla przyszłych siedzeń |
| 47 | 10A 2002-2007: Przygotowanie telefonu komórkowego |
| 48 | 10A Kontrola poziomu pojazdu (Porsche Active Suspension Management (PASM)) |
| 49 | 5A Telefon, elektrochromatyczne lusterko wewnętrzne |
| 50 | 5A 2002-2007: Asystent parkowania |
| 10A 2007-2010: Moduł reflektora prawego | |
| 51 | 20A 2002-2007: Jednostka sterująca Tiptronic |
| 15A 2007-2010: Jednostka sterująca Tiptronic | |
| 52 | przełączniki Tiptronic 5A, elektromagnesy blokad P, urządzenia wielofunkcyjne |
| 53 | 30A Przekaźnik podgrzewanej lodówki lewej |
| 54 | 30A Przekaźnik podgrzewanej lodówki bezpośrednio |
| 55 | 5A Kamera cofania |
| 56 | 40A Porsche Stability Management (PSM) |
| 57 | 40A Jednostka sterująca skrzynią rozdzielczą |

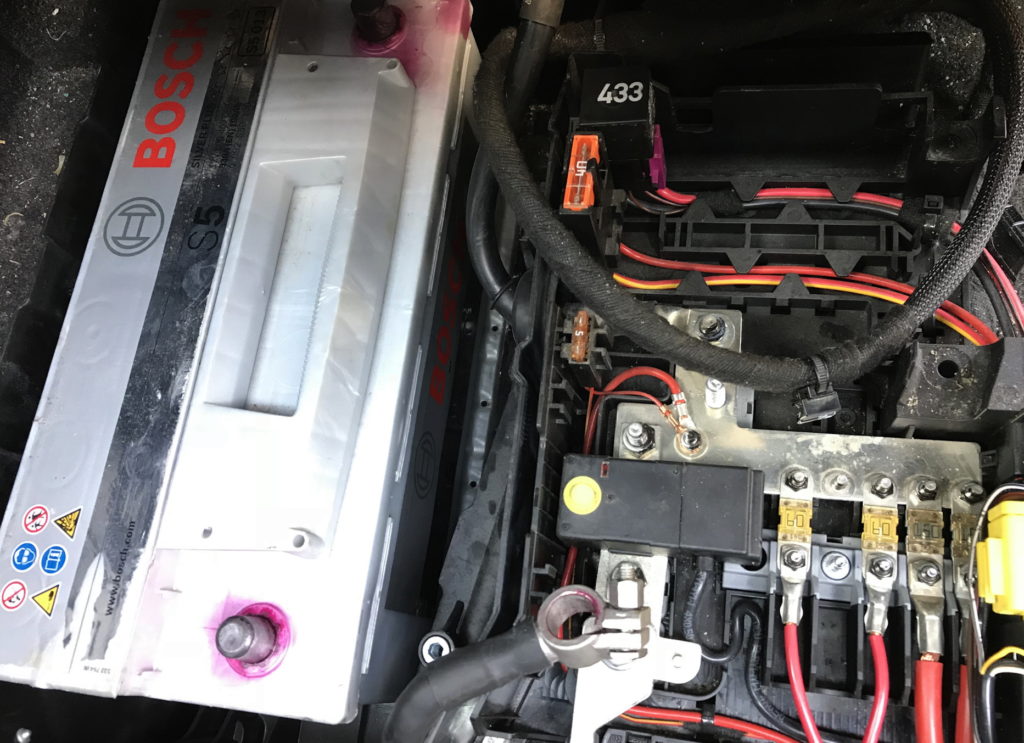

Skrzynka bezpieczników zasilania
Jednostka ta jest przełączona na dodatniego bieguna obciążeniowego i składa się z bezpieczników o dużej mocy.
Schemat
Oznaczenie
- Główny zasilacz obciążający
- Zacisk przekaźnika zasilania 15 (100) / (433)
- Drugi przekaźnik pisanie
| SD1 | 150A Lewy bezpieczników |
| SD2 | 150A Prawa bezpieczników |
| SD3 | 60A Prawo bezpieczników |
| SD4 | 60A Blok przełączający, lewy bezpieczników |
| SD5 | 60A Przekaźnik zacisku 15 |
| SD7 | 250A Równolegle chorobowo |
| SD8 | Gniazdo 150A |
| SD9 | 5A Pokładowa jednostka sterująca zasilaniem |
| SD10 | 10A Pokładowa jednostka sterująca zasilaniem |
| SD11 | 5A Diagnostyka wcześniej rozrusznika |
| SD12 | Nieużywany |
| SD13 | 40A Silnik elektryczny, który powoduje uszkodzenie wysokości jazdy |
| SD14 | Nieużywany |
Dodatkowe przekaźniki mogą być dostarczane poza blokami, w układzie napędowym.
Komora silnika
Skrzynka bezpieczników i przekaźników
Pod maską w komorze silnika, po lewej stronie, znajduje się blok z bezpiecznikami i przekaźnikami.
Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | 60A jednostka sterująca wentylatorem chłodnicy, wentylator chłodnicy |
| 2 | 30A jednostka sterująca wentylatorem chłodnicy, wentylator chłodnicy |
| 3 | Pompa powietrza wtórnego 40A |
| 4 | Pompa powietrza wtórnego 40A |
| 5 | Cewka zapłonowa 30A, bezpieczniki w przekaźniku i skrzynce bezpieczników |
| 6 | Cewka zapłonowa 30A |
| 7 | Wtryskiwacze cylindryczne 10A, przekaźnik pompy paliwa, cewka zapłonowa 20A |
| 8 | 15A Cayenne: Cewki zapłonowe |
| Cayenne S/Cayenne GTS/Cayenne S Transsyberia: | |
| Zawór bezpieczeństwa paliwa, sprężarka klimatyzacji, moduł zasilający, wentylacja skrzyni korbowej, zawór przekaźnikowy kolektora dolotowego | |
| 9 | 30A Jednostka sterująca Motronic, jednostka sterująca silnika, jednostka sterująca układem wtrysku oleju napędowego |
| 10 | 10A 2002-2007: Elektronika silnika: sterownik wentylatora chłodnicy, pompa wtórna po wyłączeniu silnika, zawór pochłaniający, czujnik ciśnienia, pompa diagnostyczna układu paliwowego |
| 2007-2010: | |
| Cayenne: wyłącznik pompy wylotowej, pompa diagnostyczna układu paliwowego, zawór zbiornika, wentylator, czujnik ciśnienia | |
| 2007-2010: | |
| Cayenne S/Cayenne GTS/Cayenne S Transsyberia: | |
| Jednostka sterująca wentylatorem chłodnicy, czujnik ciśnienia, pompa diagnostyczna układu paliwowego, zawór absorbera, czujnik poziomu oleju i temperatury | |
| 11 | 15A Elektronika silnika, pompa powietrza (Cayenne), sprężarka klimatyzacji (Cayenne), czujnik poziomu oleju i temperatury (Cayenne) |
| 2007-2010: | |
| Cayenne: czujnik poziomu i temperatury oleju, sprężarka klimatyzacji, jednostka sterująca klimatyzacją, wentylacja skrzyni korbowej | |
| 2007-2010: | |
| Cayenne S/Cayenne GTS/Cayenne S Transsyberia: | |
| Jednostka sterująca sterująca, zasilacz zasilany | |
| 12 | 5A przekaźniki pompy powietrza, przekaźnik pompy paliwowej, 10A elektromagnetyczny zawór absorbera 1, regulator, jednostka sterująca świecami żarowymi, 20A termostat konfiguracji. Silnik sterowany elektronicznie, czujnik ciśnienia, przekaźnik pompowania po wyłączeniu. Silnik, jednostka sterująca klimatyzacją, zawór odprowadzający fazami zaworów ssących, silnik elektryczny, wyposażony w geometrię kolektora dolotowego. |
| 13 | 15A Prawa pompa paliwa |
| 14 | 15A Lewa pompa paliwa 10A zawór dozujący paliwo |
| 15 | Przekaźnik pompy paliwa 15A, jednostka sterująca Motronic, jednostka sterująca sterująca |
| 16 | Przekaźnik równoległy 10A, pompa hamulcowa 30A |
| 17 | Sonda lambda 15A Sonda lambda 30A |
| 18 | Sonda lambda 7,5/15A za katalizatorem |
Przekaźnik
| A1 | Sterownik świec żarowych (475) |
| A2 | Przekaźnik zacisku 30 (109) / (219) |
| A4 | Przekaźnik pompy paliwa (53) |
| A6 | Przekaźnik pompy paliwa (404) |
| A5 | Zasilanie pompy odprowadzającej (404) |
| A3 | Sterownik świec żarowych (475) |
| B6 | przerwanie przekaźnika pompy paliwa (449) |
| B7 | Nieużywany |
| B4 | Przekaźnik mocy wydzielającej (100) Przekaźnik mocy 1 (100) |
| B3 | Przekaźnik grzewczy o dużej mocy (100) |
| B1 | Przekaźnik zacisku 30 (219) |
| B2 | Przekaźnik pompy paliwa (53) |
| C20 | Przekaźnik zacisku 50 (433) |
| C19 | Przekaźnik pompy doładowania paliwa (404) |
