Honda Insight 2 generacji produkowana była w latach 2009, 2010, 2011, 2012, 2013, 2014, 2015 pod oznaczeniami ZE2 i ZE3. W tym czasie model został odnowiony. W tym artykule podamy informacje na temat lokalizacji elektronicznych jednostek sterujących, szczegółowy opis bezpieczników i przekaźników Honda Insight wraz ze schematami skrzynek bezpieczników i ich zdjęciami. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Umiejscowienie bloków i przeznaczenie znajdujących się w nich elementów może różnić się od pokazanych i zależeć od roku produkcji, poziomu wyposażenia elektrycznego i regionu, do którego dostarczono samochód.
Contents
Komora silnika
Lokalizacja

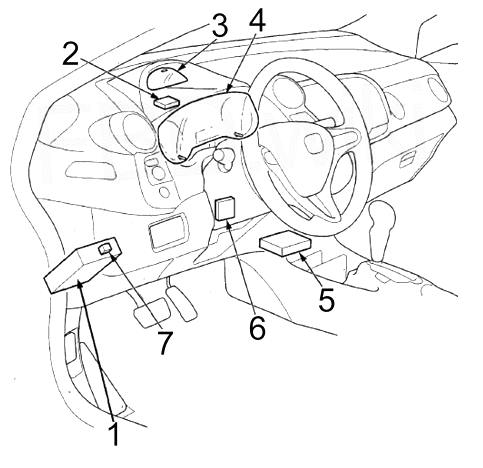

Rysunek poglądowy
Opis
- Skrzynka bezpieczników i przekaźników
- Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS).
- Zestaw wskaźników
- Zestaw wskaźników
- Jednostka sterująca poduszką powietrzną
- Jednostka sterująca wspomagania układu kierowniczego (EPS)
- Przekaźnik siłownika zamka pokrywy bagażnika
Skrzynka bezpieczników i przekaźników

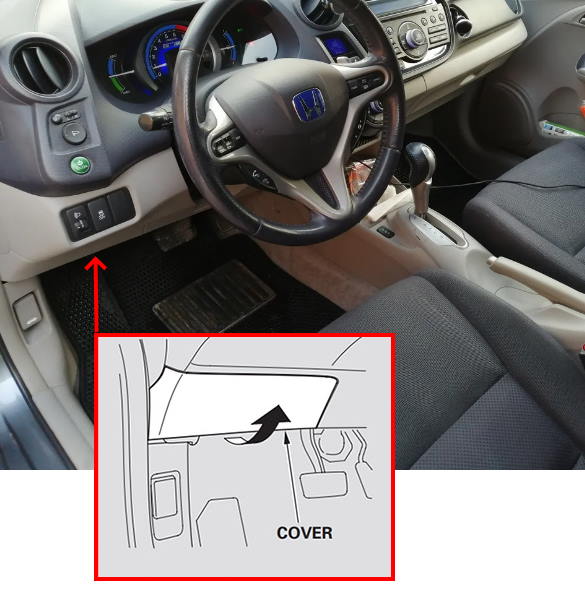

W kabinie pasażerskiej główna skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej, po stronie kierowcy, za osłoną ochronną.

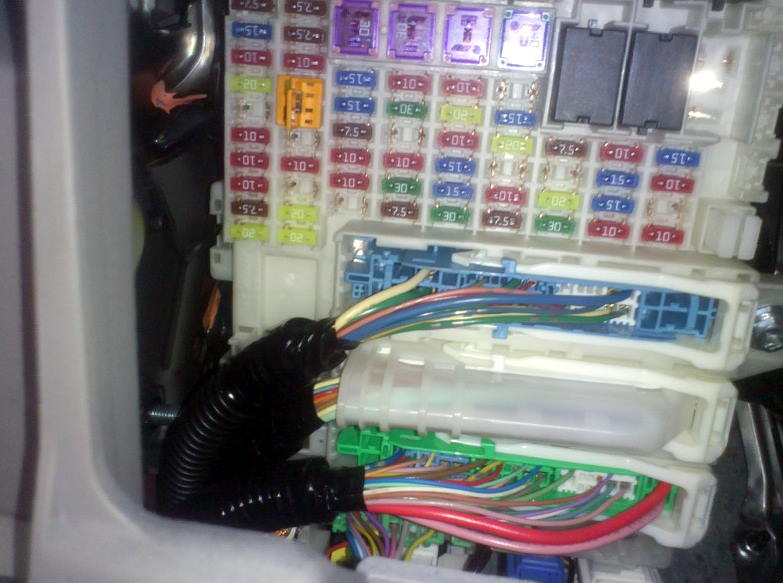

Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Sprawdź faktyczne oznaczenie elementów na podstawie swojego schematu znajdującego się z tyłu osłony ochronnej.

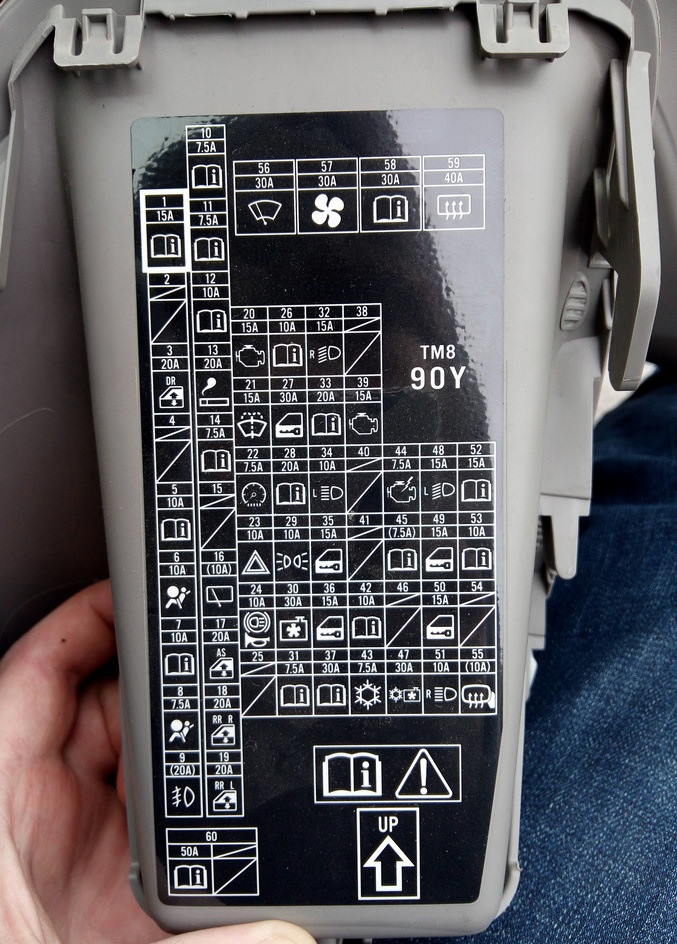

Zdjęcie poglądowe obwodu z pokrywy bloku

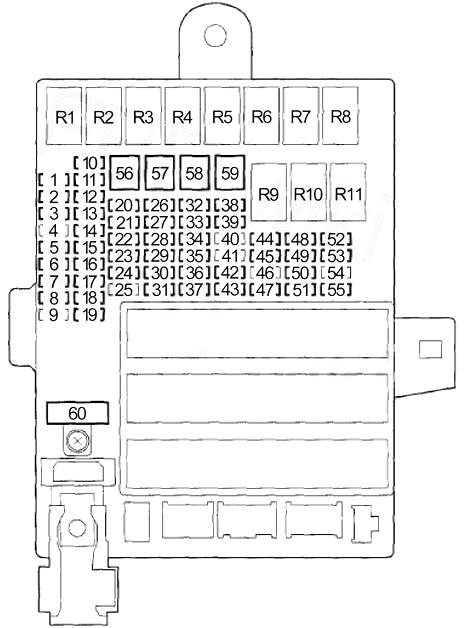

Schemat
Przeznaczenie
| 1 | 15A System audio, nawigacja, oświetlenie wnętrza, oświetlenie bagażnika, złącze diagnostyczne (DLC), zestaw wskaźników, jednostka sterująca systemu głośnomówiącego (HandsFreeLink), jednostka sterująca immobilizera, jednostka elektroniki nadwozia (MICU) (+B BACK UP), zasilanie instalacja jednostki sterującej (MCM) |
| 2 | 7,5A System monitorowania ciśnienia w oponach (TPMS) |
| 3 | 20A Sterownik szyby kierowcy, sterownik podnośnika szyby |
| 4 | – |
| 5 | 10A Światła cofania, moduł elektroniki nadwozia (MICU) |
| 6 | 10A Jednostka sterująca poduszką powietrzną |
| 7 | 10A Jednostka sterująca silnika i skrzyni biegów – PCM (VBSOL) |
| 8 | 7,5A Sterownik poduszki powietrznej, system wykrywania zajętości przedniego siedzenia pasażera (ODS), wskaźnik wyłączenia poduszki powietrznej pasażera z przodu |
| 9 | – |
| 10 | 7,5 A Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik nagrzewnicy, moduł klimatyzacji, przekaźnik sterujący wentylatora chłodzącego, opcjonalne złącze, elektryczne lusterka, przekaźnik wentylatora chłodzącego, przekaźnik ogrzewania tylnej szyby, układ recyrkulacji powietrza |
| 11 | 7,5A Jednostka sterująca wspomagania układu kierowniczego (EPS) (IG1), jednostka sterująca i modulator ciśnienia VSA (IG1), wieloosiowy czujnik przyspieszenia (VSA), jednostka sterująca i modulator ciśnienia ABS (MTR) (bez VSA) |
| 12 | Przetwornica DC-DC 10 A, układ EVAP, sterownik silnika – (wyłącznik biegu jałowego), czujnik masowego przepływu powietrza (MAF), podgrzewana sonda lambda (HO2S) |
| 13 | Gniazdo 20A |
| 14 | 7,5A System audio, nawigacja, elektromagnes blokady kluczyka zapłonu, jednostka sterująca systemem głośnomówiącym (HandsFreeLink), moduł elektroniki nadwozia – MICU (ACC), opcjonalne złącze |
| 15 | 7,5 A Światła do jazdy dziennej, moduł elektroniki nadwozia (MICU) |
| 16 | 10A Wycieraczka tylna |
| 17 | 20A Regulator szyby pasażera z przodu |
| 18 | 20A Tylne prawe okno elektryczne |
| 19 | 20A Tylne lewe okno elektryczne |
| 20 | 15A Przekaźnik pompy paliwa (PGM-FI #2 (’12-’14)), jednostka sterująca immobilizera, jednostka sterująca silnika i skrzyni biegów – PCM (IG1) (’12-’14) |
| 21 | 15A Pompa spryskiwacza szyby przedniej, moduł elektroniki nadwozia (MICU) |
| 22 | Czujnik obciążenia elektrycznego 7,5 A (ELD), zestaw wskaźników, elektronika nadwozia – MICU (IG1 METER), moduł sterujący układu napędowego (MCM), elektromagnes blokady zmiany biegów, system monitorowania ciśnienia w oponach (TPMS) |
| 23 | 10A Przekaźnik kierunkowskazów i alarmu, moduł elektroniki nadwozia (MICU) |
| 24 | 10A Czujnik położenia pedału hamulca, światła stopu, dodatkowe światło stopu, przekaźnik klaksonu, moduł elektroniki nadwozia (MICU), moduł sterujący silnika i skrzyni biegów (PCM) |
| 25 | – |
| 26 | 10A Czujnik stosunku powietrza do paliwa (A/F), układ EVAP, bezpiecznik: nr 31 (7,5 A) |
| 27 | 30A Zamek centralny, moduł elektroniki nadwozia (MICU) |
| 28 | 20A Reflektory, moduł elektroniki nadwozia (MICU) |
| 29 | 10A Światła postojowe, moduł elektroniki nadwozia (MICU) |
| 30 | 30A Wentylator chłodzący (przekaźnik wentylatora chłodzącego), wentylator klimatyzacji (przekaźnik sterujący wentylatora chłodzącego) (’12-’14) |
| 31 | Przekaźnik wentylatora 7,5AA/C (dioda A/C B) |
| 32 | 10A Reflektor prawy (światła mijania) |
| 33 | 20A Przekaźnik cewki zapłonowej, bezpiecznik (komora silnika): nr 1 (15 A), 2 (15 A) |
| 34 | 10A Reflektor lewy (światła mijania) |
| 35 | 15A Siłownik zamka przednich drzwi pasażera, siłownik zamka tylnych prawych drzwi |
| 36 | 15A Siłownik zamka drzwi kierowcy, siłownik zamka tylnych lewych drzwi |
| 37 | 30A Jednostka sterująca i modulator ciśnienia VSA lub ABS |
| 38 | 15A Siłownik zamka drzwi kierowcy (zamek) |
| 39 | 15A Czujnik położenia wału korbowego (CKP), czujnik położenia wałka rozrządu (CMP), przekaźnik przepustnicy (ETCS), wtryskiwacze, moduł sterujący silnika i skrzyni biegów – PCM (IGP), przekaźnik modułu sterującego silnika (PGM-FI nr 1), przekaźnik paliwa pompa (PGM-FI nr 2) |
| 40 | – |
| 41 | – |
| 42 | 10A Moduł sterujący zespołem napędowym (MCM), przekaźnik MCM nr 1, przekaźnik MCM nr 2 |
| 43 | 7,5 A Sprężarka klimatyzacji (przekaźnik sprzęgła sprężarki AC) |
| 44 | 7,5A Przekaźnik rozrusznika, jednostka sterująca silnika i skrzyni biegów – PCM (STS) |
| 45 | 7,5 A Przekaźnik zamka pokrywy bagażnika |
| 46 | – |
| 47 | Wentylator klimatyzacji 30 A (przekaźnik wentylatora klimatyzacji), wentylator chłodzący (przekaźnik sterujący wentylatora chłodzącego) (’10-’11) |
| 48 | 10A Reflektor lewy (światła drogowe) |
| 49 | 15A Siłownik zamka drzwi pasażera przednich (zamek), siłownik zamka drzwi tylnych prawych (zamek) |
| 50 | 15A Siłownik zamka tylnych lewych drzwi (zamek) |
| 51 | 10A Prawy reflektor (światła drogowe) |
| 52 | 15A Przekaźnik przepustnicy (ETCS), jednostka sterująca silnika i skrzyni biegów – PCM (IG1ETCS) |
| 53 | Inteligentny zasilacz 10 A (IPU), moduł falownika silnika (MPI) |
| 54 | – |
| 55 | 10A Podgrzewane lusterka |
| 56 | 30A Wycieraczka przednia, moduł elektroniki nadwozia (MICU) |
| 57 | 30A Nagrzewnica (przekaźnik nagrzewnicy) |
| 58 | 30A Jednostka sterująca i modulator ciśnienia VSA lub ABS |
| 59 | 30A bez ogrzewania lusterek: Przekaźnik ogrzewania tylnej szyby |
| 40A Przekaźnik ogrzewania tylnej szyby, bezpiecznik: #55 (10 A)) | |
| 60 | 50A Wyłącznik zapłonu |
| Spryskiwacz reflektorów 30A | |
| Przekaźnik | |
| R1 | Elektryczne szyby |
| R2 | Podgrzewacz |
| R3 | Czujnik stosunku powietrza do paliwa (A/F) |
| R4 | Oświetlenie |
| R5 | Cewki zapłonowe |
| R6 | Jednostka sterująca silnikiem (PGM-FI nr 1) |
| R7 | Korpus przepustnicy (ETCS) |
| R8 | Ogrzewanie tylnej szyby |
| R9 | Zamek drzwi kierowcy (zamek) |
| R10 | Rozrusznik |
| R11 | – |
Za zapalniczkę odpowiada bezpiecznik nr 13.
Dodatkowe elementy

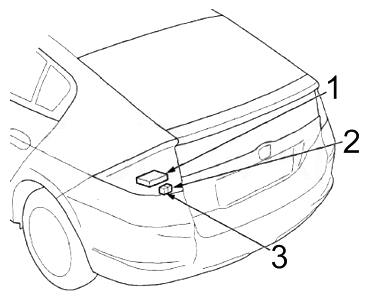

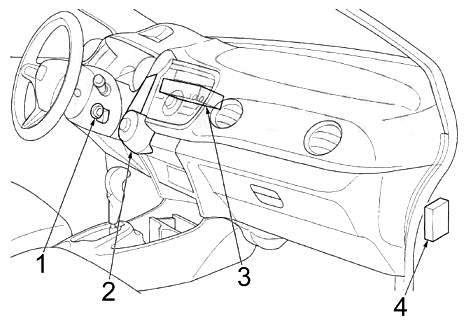

Rysunek poglądowy
Przeznaczenie
- Jednostka sterująca immobilizera
- Jednostka sterująca klimatem
- Jednostka sterująca audio i nawigacją
- Jednostka sterująca zestawu głośnomówiącego (HandsFreeLink)
Rysunek poglądowy
Oznaczenie
- Moduł sterujący zespołem napędowym (MCM)
- Przekaźnik modułu sterującego układu napędowego (MCM nr 1)
- Przekaźnik modułu sterującego układu napędowego (MCM nr 2)
Komora silnika
Lokalizacja

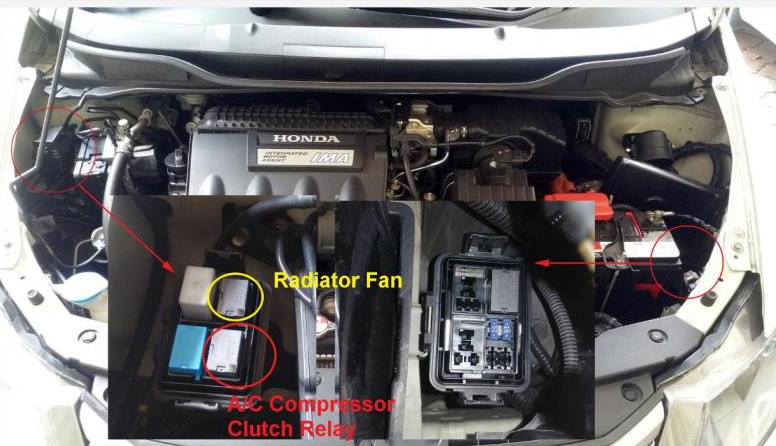

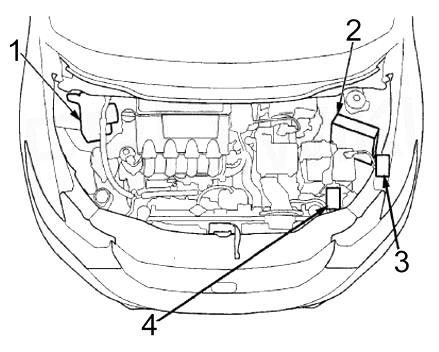

Rysunek poglądowy
Opis
- Jednostka sterująca i modulator ciśnienia VSA lub ABS
- Moduł sterujący silnika i skrzyni biegów (PCM)
- Skrzynka przekaźników nr 1
- Skrzynka przekaźników nr 2
W pojazdach z kierownicą po prawej stronie możliwe jest inne umiejscowienie skrzynki przekaźników 2.
Skrzynka przekaźników 1
Schemat
Przeznaczenie
| 1 | 15A Cewki zapłonowe |
| 2 | 15A Cewki zapłonowe |
| R1 | Sterowanie wentylatorem |
| R2 | Pompa paliwa (PGM-FI nr 2) |
Skrzynka przekaźników 2
Schemat
Oznaczenie
- R1 – Wentylator klimatyzacji
- R2 – Wentylator chłodzenia silnika
- R3 – Sprzęgło sprężarki klimatyzacji
Skrzynka bezpieczników zasilania

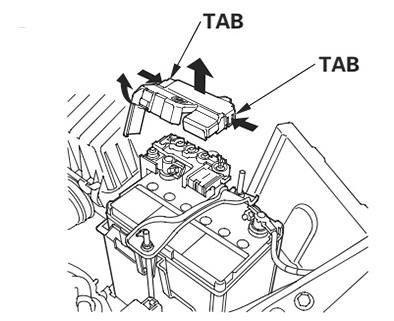

Na dodatnim zacisku akumulatora zamontowany jest blok bezpieczników dużej mocy. Aby uzyskać dostęp, musisz usunąć zabezpieczenie.
Schemat
Opis
- Przetwornica DC-DC 100A, przekaźnik oświetlenia, przekaźnik podnośnika szyb, przekaźnik zamka drzwi kierowcy (blokada), bezpieczniki: nr 1, 2, 3, 9, 17, 18, 19, 25, 26, 27, 28, 29, 30 , 32 , 33, 34, 37, 38, 39, 40, 41, 42, 43, 45, 46, 47, 52, 53, 57, 58, 59, 60
- 60A Jednostka sterująca wspomaganiem układu kierowniczego (EPS)
- Bezpieczniki 20A: 23, 24
Jest coś do dodania – napisz w komentarzach.
