Honda Odyssey Shuttle 1G (1994 – 1999) bezpieczniki i przekaźniki

Minivan Honda Odyssey 1 generacji produkowany był w latach 1994, 1995, 1996, 1997, 1998 i 1999 pod oznaczeniem (RA1, RA2, RA3, RA4, RA5) . W tym czasie model został odnowiony. W niektórych krajach Europy sprzedawany był pod nazwą Honda Shuttle , a w Ameryce jako Isuzu Oasis . W tym artykule przedstawimy opis bezpieczników i przekaźników do Hondy Odyssey 1 wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.

Honda Odyseja 1

Umiejscowienie bloków i przeznaczenie znajdujących się w nich elementów może różnić się od przedstawionych. Sprawdź informacje na podstawie diagramów na okładkach pudełek.

Przedział pasażerski

Lokalizacja

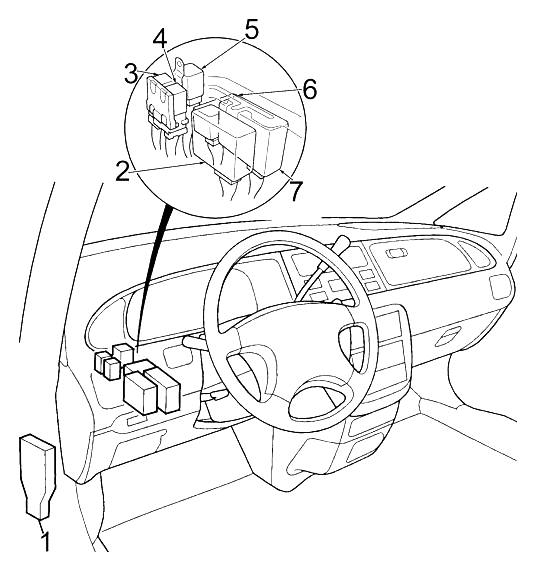

Rysunek poglądowy

Lokalizacja

Opis

  1. Skrzynka bezpieczników i przekaźników
  2. Jednostka sterująca światłami do jazdy dziennej (DRL)
  3. Przekaźnik rozrusznika lub przekaźnik otwarcia szyberdachu.
    Przekaźnik świateł mijania (DRL)
  4. Przekaźnik zamykania szyberdachu
  5. Przekaźnik otwartego okna dachowego lub przekaźnik rozrusznika
  6. Przekaźnik świateł mijania (DRL)
    Przekaźnik jednostki sterującej silnika (główny PGM-FI)
  7. Jednostka sterująca blokady wybieraka biegów

Skrzynka bezpieczników i przekaźników

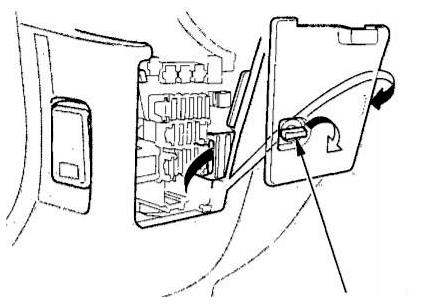

W kabinie skrzynka bezpieczników i przekaźników jest zainstalowana pod tablicą rozdzielczą, w dolnej części słupka, w pobliżu lewej stopy kierowcy. Aby uzyskać dostęp, zdejmij pokrywę ochronną, jak pokazano na schemacie.

dostęp do skrzynki bezpieczników

Zdjęcie poglądowe

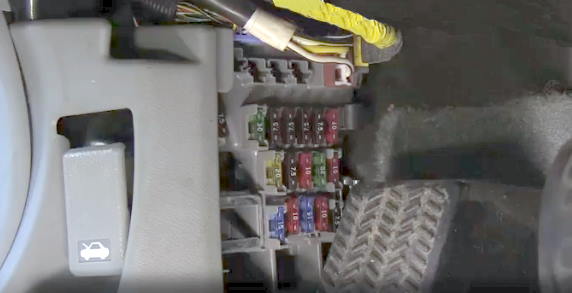

Zdjęcie skrzynki bezpieczników accord 5

Schemat

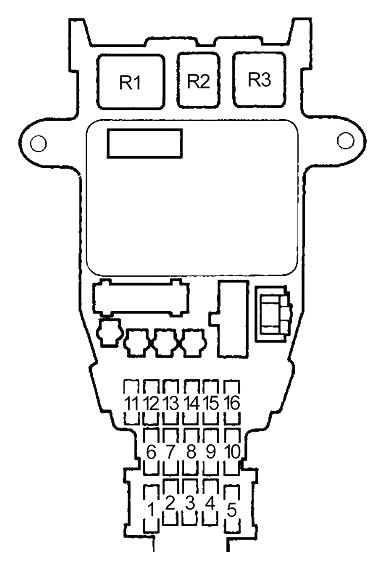

Diagram

Przeznaczenie

115A Zapasowy bezpiecznik
210A Światła cofania, zestaw wskaźników, przekaźnik kierunkowskazów i świateł awaryjnych, wskaźnik biegu, elektromagnes blokady wybieraka biegów, wskaźnik poduszki powietrznej, czujnik prędkości, zegar, moduł elektroniki nadwozia (ICU)
315A Pompa paliwa, przekaźnik modułu sterującego silnika (główny PGM-FI), moduł sterujący poduszką powietrzną (SRS)
410A Jednostka sterująca poduszką powietrzną (SRS)
57,5A Zapasowy bezpiecznik
620A Zapasowy bezpiecznik
7Alternator 7,5/15 A, moduł sterujący skrzyni biegów (TCM), czujnik obciążenia elektrycznego (ELD), moduł sterujący wentylatora chłodzącego, moduł tempomatu (ECU)
810A Wycieraczka tylna, przekaźnik podnośnika szyb, szyberdach
15A Cewki zapłonowe
910/30A Wycieraczka przednia i spryskiwacz
1010A Zapasowy bezpiecznik
1130A Zapasowy bezpiecznik
127,5A Lusterka elektryczne
13Panel sterowania nagrzewnicy 7,5 A, przekaźnik nagrzewnicy, przekaźnik sterowania nagrzewnicą, przekaźnik sprzęgła sprężarki klimatyzacji, moduł sterujący wentylatora chłodzącego, układ recyrkulacji, wskaźnik podgrzewanej szyby tylnej, termostat klimatyzacji, przekaźnik podgrzewanej szyby tylnej, silnik sterujący trybem
14Przekaźnik modułu sterującego silnika 7,5 A (główny PGM-FI), moduł sterujący silnika (ECM/PCM), zestaw wskaźników (kontrola hamulców), sygnał rozrusznika
15Sterownik świateł do jazdy dziennej (DRL) 7,5 A
167,5A Przekaźnik zapalniczki samochodowej, silnik anteny, system audio
1710A Wycieraczka tylna, przekaźnik podnośnika szyb, szyberdach
Przekaźnik
R1Wskaźniki zagrożenia i kierunku
R2Podgrzewacz
R3Ogrzewanie tylnej szyby

Dodatkowe elementy

Schemat

dodatkowe elementy

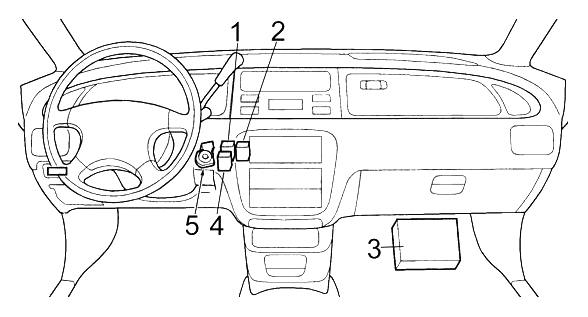

Oznaczenie

  1. Przekaźnik klaksonu lub przekaźnik awaryjny ABS
  2. Przekaźnik lampy cofania (A/T)
  3. Moduł sterujący silnika i skrzyni biegów (PCM)
  4. Przekaźnik zapalniczki samochodowej
  5. Jednostka sterująca immobilizera

Schemat

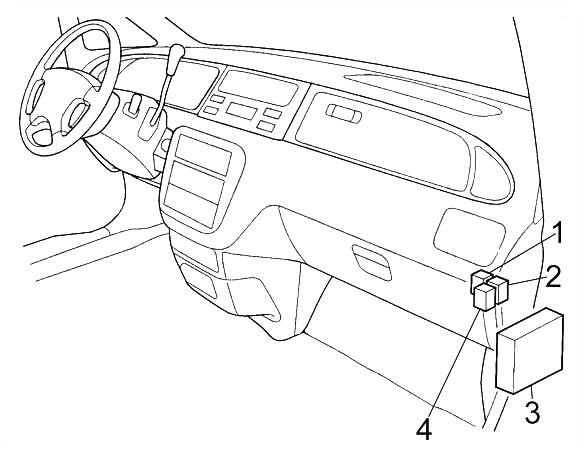

dodatkowe elementy 2

Opis

  1. Przekaźnik klaksonu
  2. Przekaźnik świateł cofania (A/T)
    Przekaźnik ABS Fail-Safe (przód)
  3. Przekaźnik ABS Fail-Safe (tył)
  4. Jednostka sterująca ABS

Komora silnika

Lokalizacja

Pod maską znajdują się 4 skrzynki bezpieczników i przekaźników.

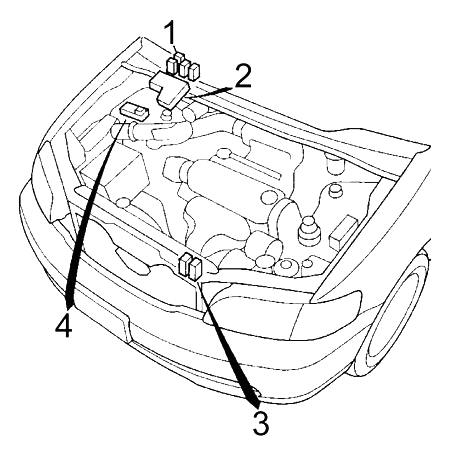

Rysunek poglądowy

Układ

Przeznaczenie

  1. Skrzynka przekaźników nr 1
  2. Skrzynka bezpieczników i przekaźników nr 1
  3. Skrzynka przekaźników nr 2
  4. Skrzynka bezpieczników i przekaźników nr 2

Skrzynka przekaźników nr 1

Schemat

Schemat przekaźnika

Oznaczenie

  • R1 – Wycieraczka szyby przedniej (niska prędkość)
  • R2 – Łamacz wycieraczek
  • R3 – Wycieraczka szyby przedniej (duża prędkość)
  • R4 – Silnik wycieraczek szyby przedniej

Skrzynka bezpieczników i przekaźników nr 1

Pudełka na zdjęcia

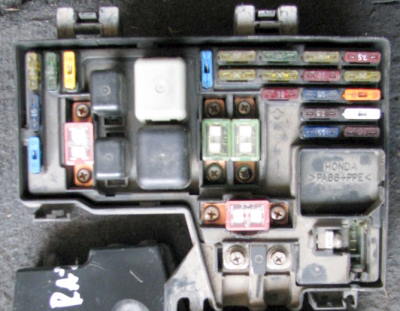

Zdjęcie

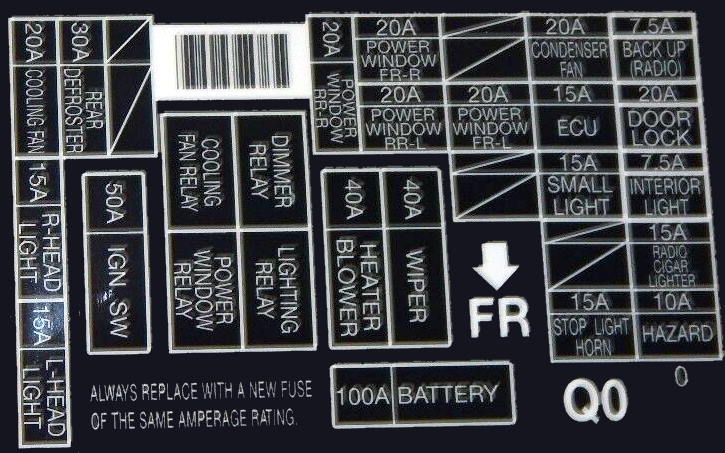

Etykieta z okładki bloku

Oznacz Hondę Oddysey 1

Schemat

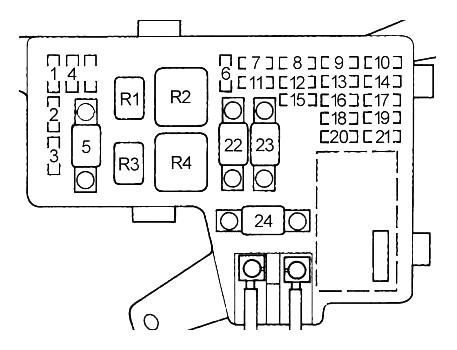

Schemat Oazy Isuzu

Przeznaczenie

120A Wentylator chłodzący
215A Prawy reflektor
315A Lewy reflektor
430A Ogrzewana tylna szyba
550A Wyłącznik zapłonu
620A Tylne prawe okno elektryczne
720A Przednia prawa szyba elektryczna
8Właz 30A
9Wentylator klimatyzacji 20 A, przekaźnik sprzęgła sprężarki klimatyzacji, timer wentylatora chłodzącego
107,5A System audio, zegar, moduł sterujący silnika (ECM/PCM), moduł sterujący skrzynią biegów (TCM)
1120A Tylne lewe okno elektryczne
1220A Przednia prawa szyba elektryczna
1310A Wtryskiwacze, moduł sterujący silnika (ECM/PCM)
1420A Centralny zamek
15Światła do jazdy dziennej 10/15A (DRL)
1615A Światła boczne
177,5 A Oświetlenie wnętrza, oświetlenie bagażnika, antena, moduł elektroniki nadwozia (ICU)
18Fotel elektryczny 20A (regulacja wysokości)
1915A System audio, zapalniczka
2015A Światła stop, klakson
2110A Alarm/zagrożenie
22Grzejnik 40A
23Wycieraczka 40A
24Bateria 100A
Przekaźnik
R1Wentylator chłodzący
R2Ściemniacz (włącznik światła)
R3Elektryczne szyby
R4Reflektory

Za działanie zapalniczki odpowiada bezpiecznik nr 19 przy 15A.

Skrzynka przekaźników nr 2

Schemat

Schemat przekaźnika 2

Oznaczenie

  • R1 – Sprzęgło sprężarki klimatyzacji
  • R2 – Wentylator klimatyzacji

Skrzynka bezpieczników i przekaźników nr 2

Schemat

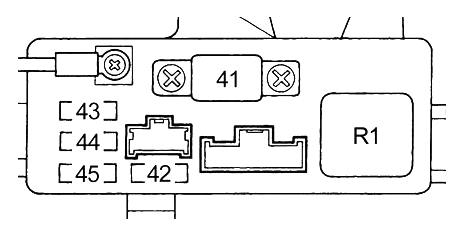

Schemat Hondy Odessey 1G

Opis

41Przekaźnik pompy ABS 30/40A
42Jednostka sterująca ABS 7,5/10A
43Zawory ABS 20A (przód)
44Zawory ABS 15A (tył), jednostka sterująca ABS
45
Przekaźnik
R1Pompa ABS



Jeśli masz jakieś pytania – napisz je w komentarzach.
