Honda CR-V 4 generacji produkowana była w latach 2012, 2013, 2014, 2015, 2016 z różnymi oznaczeniami nadwozia: Rm1, Rm2, Rm3, Rm4. W tym czasie model został odnowiony. W tym artykule zaprezentujemy opis bezpieczników i przekaźników Hondy CRV 4 wraz ze schematami skrzynek bezpiecznikowych, zdjęciami i lokalizacją. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Generacja modelu lub schematu nie pasuje?
[ Opis Hondy CRV 5 ]
[ Opis Hondy CRV 3 ]
[ Opis Hondy CRV 2 ]
[ Opis Hondy CRV 1 ]
Przedział pasażerski

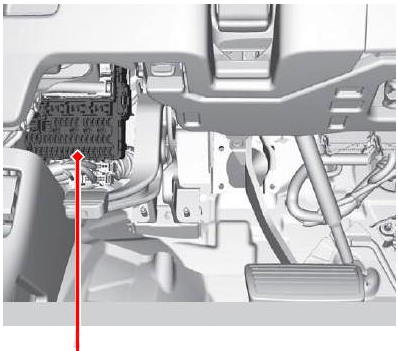

W kabinie pasażerskiej główna skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą po stronie kierowcy.
Sprawdź przeznaczenie elementów za pomocą swoich diagramów na okładce klocków.

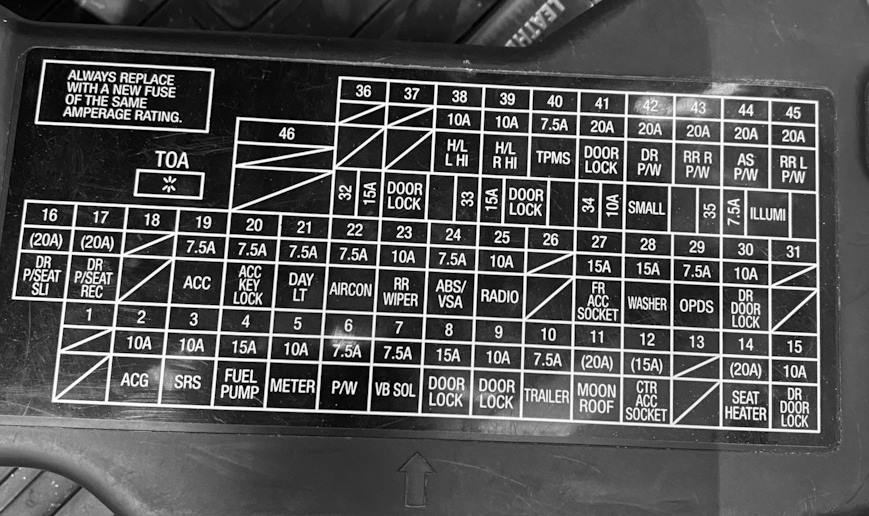

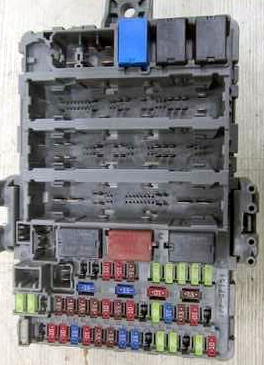

Schemat na zdjęciu
Schemat
Opis
| 1 | – |
| 2 | 10A Czujnik położenia wałka rozrządu (CMP) A, zawór upustowy (EVAP), wtórny czujnik tlenu (HO2S), czujnik obciążenia elektrycznego (ELD), czujnik położenia pedału hamulca, czujnik masowego przepływu powietrza/czujnik temperatury powietrza w kolektorze dolotowym (MAF/IAT) |
| 3 | 10A Jednostka sterująca poduszką powietrzną (SRS) |
| 4 | 15A Pompa paliwa, główny przekaźnik modułu sterującego silnika (główny PGM-FI), immobilizer, moduł sterujący zespołem napędowym (PCM) |
| 5 | Zestaw wskaźników 10A, moduł elektroniki nadwozia po stronie kierowcy (MICU), przekaźnik cofania, kompas, system monitorowania ciśnienia w oponach (TPMS), blokada zmiany biegów, wskaźnik zmiany biegów |
| 6 | Szyberdach 7,5 A, przekaźnik 4WD (w czasie rzeczywistym), jednostka sterująca 4WD (w czasie rzeczywistym) |
| 7 | Moduł sterujący zespołem napędowym 7,5 A (PCM) |
| 8 | 15A Centralny zamek (odblokowanie) |
| 9 | 10A Centralny zamek (odblokowanie) |
| 10 | Przyczepa 7,5A |
| Światła do jazdy dziennej 10A | |
| 11 | Właz 20A |
| 12 | 20A Gniazdo w konsoli środkowej (przekaźnik) |
| 13 | 15A ’15-’16: Podkładka |
| 14 | 20A Przekaźnik ogrzewania siedzenia kierowcy (tryb „słaby”), Przekaźnik ogrzewania siedzenia kierowcy (tryb „silny”), Przekaźnik ogrzewania siedzenia pasażera (tryb „słaby”), Przekaźnik ogrzewania siedzenia pasażera (tryb „silny”) |
| 15 | 10A Zamek centralny (odblokowanie drzwi kierowcy) |
| 16 | 20A Elektryczny fotel kierowcy (ruch wzdłużny) |
| 17 | Fotel kierowcy elektrycznie sterowany 20A (tył) |
| 18 | 20A ’15-’16: Fotel pasażera elektrycznie sterowany (przód/tył) |
| 19 | Audio 7,5 A, nawigacja, odtwarzacz DVD (system rozrywki z tyłu), przekaźnik wyjścia z przodu, przekaźnik wyjścia (konsola) |
| 20 | 7,5 A Blokada kluczyka zapłonu, moduł elektroniki nadwozia po stronie kierowcy (MICU) |
| 21 | 7,5A Światła do jazdy dziennej, stacyjka, bezpiecznik: „22” |
| 22 | 7,5 A Przekaźnik nagrzewnicy, przekaźnik wentylatora, przekaźnik wentylatora chłodzącego, jednostka sterująca ogrzewaniem, wentylacją i klimatyzacją (HVAC), moduł klimatyzacji, elektrycznie sterowane lusterka, podgrzewane siedzenie pasażera, podgrzewane siedzenie kierowcy |
| 23 | Wycieraczka tylna 10 A, przekaźnik płytki drukowanej |
| 24 | 7,5A Kontrola stabilności pojazdu (VSA), elektryczne wspomaganie kierownicy (EPS), czujnik kąta skrętu |
| 25 | 10A System audio, nawigacja |
| 26 | Listwa zasilająca 20A |
| 27 | 20A Gniazdo przednie (przekaźnik) |
| 28 | 15A Przekaźnik spryskiwacza, przekaźnik spryskiwacza tylnego |
| 29 | 7,5A System wykrywania zajętości przedniego siedzenia (ODS), wskaźnik wyłączenia poduszki powietrznej pasażera z przodu, sterownik poduszki powietrznej (SRS) |
| 30 | 10A Zamek centralny (zamek drzwi kierowcy) |
| 31 | 10A ’15-’16: Inteligentne |
| 32 | 15A Zamek centralny (zamek drzwi) |
| 33 | 15A Zamek centralny (zamek drzwi) |
| 34 | 10A Światło postojowe, oświetlenie tablicy rejestracyjnej, kierunkowskazy |
| 35 | 7,5A Oświetlenie deski rozdzielczej |
| 36 | 10A ’15-’16: Wycieraczka tylna |
| 37 | 20A ’15-’16: Przednie światło przeciwmgielne |
| 15A System oświetlenia adaptacyjnego | |
| 38 | 10A Reflektor lewy (światła drogowe) |
| 39 | 10A Prawy reflektor (światła drogowe) |
| 40 | 7,5A System monitorowania ciśnienia w oponach (TPMS), tylne światło przeciwmgielne |
| 41 | 20A Zamek centralny (przekaźnik zamka drzwi, przekaźnik odblokowania drzwi kierowcy, przekaźnik odblokowania drzwi, przekaźnik zamka bagażnika) |
| 42 | 20A Elektrycznie sterowana szyba, strona kierowcy, sterownik podnośnika szyb |
| 43 | 20A Tylne prawe okno elektryczne |
| 44 | 20A Szyba elektryczna po stronie pasażera |
| 45 | 20A Tylne lewe okno elektryczne |
| 46 | Wycieraczka 30A |
| Przekaźnik | |
| R1 | Jednostka sterująca silnika (nr 2) |
| R2 | Wylot z przodu |
| R3 | Rozrusznik |
| R4 | Korpus przepustnicy (ETCS) |
| R5 | Jednostka sterująca silnika (nr 1) |
| R6 | Elektryczne szyby |
Za działanie zapalniczki odpowiadają bezpieczniki o numerach 12 i 27.
Komora silnika
Pod maską, w komorze silnika, po lewej stronie, obok akumulatora, znajduje się główna skrzynka bezpieczników i przekaźników.

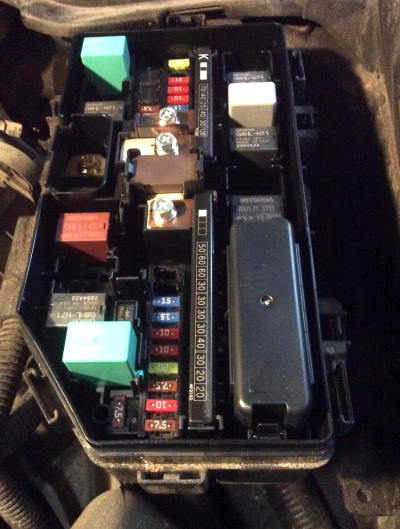

Zdjęcie poglądowe

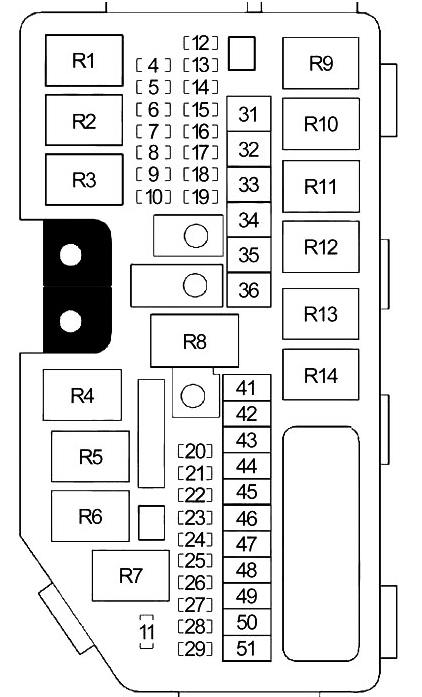

Schemat
Przeznaczenie
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | Przekaźnik wentylatora 7,5AA/C, przekaźnik wentylatora, moduł sterujący zespołem napędowym (PCM), przekaźnik wentylatora chłodzącego |
| 9 | 7.5A ’15-’16: Kontrola stabilności pojazdu (VSA) |
| 10 | 7,5A Podgrzewane lusterka |
| 11 | Rozrusznik 7,5A |
| 12 | 20A ’12-’14: Przekaźnik przednich świateł przeciwmgielnych |
| 20A ’15-’16: Wtryskiwacze | |
| 13 | Wzmacniacz audio 20A |
| 14 | 10A Przekaźnik klaksonu, czujnik akumulatora |
| 15 | Alarm 10A |
| 16 | 10A Czujnik położenia pedału hamulca |
| 17 | 15A Przekaźnik cewki zapłonowej |
| 18 | 15A Dodatkowy przekaźnik sterownika silnika |
| 19 | 10A ’15-’16: Światła do jazdy dziennej |
| 20 | 20A ’15-’16: Fotel pasażera elektrycznie sterowany (oparcie) |
| 21 | 15A ’15-’16: Ogrzewane miejsce postojowe wycieraczek |
| 22 | 15A Przekaźnik przepustnicy (ETCS) |
| 23 | 15A Przekaźnik główny sterownika silnika (główny PGM-FI) (nr 1) |
| 24 | 10A Przekaźnik lewego reflektora (światła mijania) |
| 25 | 10A Przekaźnik prawego reflektora (światła mijania) |
| 26 | 20A Przekaźnik światła bocznego |
| 27 | Przekaźnik sprzęgła sprężarki 7.5AA/C |
| 28 | 7,5A Przekaźnik oświetlenia wnętrza, elektrycznie sterowany fotel kierowcy (pompowanie) |
| 29 | 10A System audio, nawigacja, światła cofania, złącze diagnostyczne (DLC), zestaw wskaźników, immobilizer, system rozrywki z tyłu, automatyczny włącznik reflektorów, wyświetlacz wielofunkcyjny, moduł elektroniki nadwozia po stronie kierowcy (MICU), kamera tylna |
| 31 | Elektryczne wspomaganie kierownicy 70 A (EPS) |
| 32 | Listwa zasilająca 40A |
| 33 | 40A ’12-’14: Kontrola stabilności pojazdu (VSA) |
| 20A ’15-’16: Kontrola stabilności pojazdu (VSA) | |
| 34 | 20A ’12-’14: Kontrola stabilności pojazdu (VSA) |
| 40A ’15-’16: Kontrola stabilności pojazdu (VSA) | |
| 35 | 30A System podłączenia napędu na cztery koła (E-DPS), przekaźnik napędu na cztery koła (w czasie rzeczywistym), jednostka sterująca napędem na cztery koła (w czasie rzeczywistym) |
| 36 | Generator 100A, bezpieczniki: „29”, „41”, „42”, „43” |
| 41 | 50A Stacyjka, czujnik obciążenia elektrycznego (ELD), bezpieczniki (skrzynka wewnętrzna) „16”, „17” |
| 42 | Bezpieczniki 60A (skrzynka kabinowa) „25”, „27”, „41” |
| 43 | Bezpieczniki 60A (skrzynka kabinowa) „12”, „14” |
| 44 | Bezpieczniki 30A (skrzynka kabinowa) „37”, „38”, „39”, „40” |
| 45 | 30A ’15-’16: Rozrusznik |
| 46 | 30A Przekaźnik ogrzewania tylnej szyby |
| 47 | – |
| 48 | 40A Przekaźnik nagrzewnicy |
| 49 | 30A Przekaźnik wycieraczek |
| 50 | Przekaźnik wentylatora klimatyzacji 20 A |
| 51 | 20A Przekaźnik wentylatora chłodzącego |
| Przekaźnik | |
| R1 | Podgrzewacz |
| R2 | – |
| R3 | Wentylator klimatyzatora |
| R4 | Cewki zapłonowe |
| R5 | Przednie światło przeciwmgielne |
| R6 | Jednostka sterująca silnika (PGM-FI) |
| R7 | Ogrzewanie tylnej szyby |
| R8 | Czujnik obciążenia elektrycznego (ELD) |
| R9 | – |
| R10 | Sygnał dźwiękowy |
| R11 | Sterowanie wentylatorem |
| R12 | Wentylator chłodzący |
| R13 | – |
| R14 | Sprzęgło sprężarki klimatyzacji |
Na naszym kanale YouTube zamieściliśmy także film do tego wpisu. Oglądaj i subskrybuj kanał.
Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
