Honda Stepwgn 3 generacji produkowana była w latach 2005, 2006, 2007, 2008 i 2009 pod oznaczeniem RG. W tym czasie model został zaktualizowany. W tej publikacji znajdziesz opis bezpieczników i przekaźników Honda Stepwgn 3 ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski

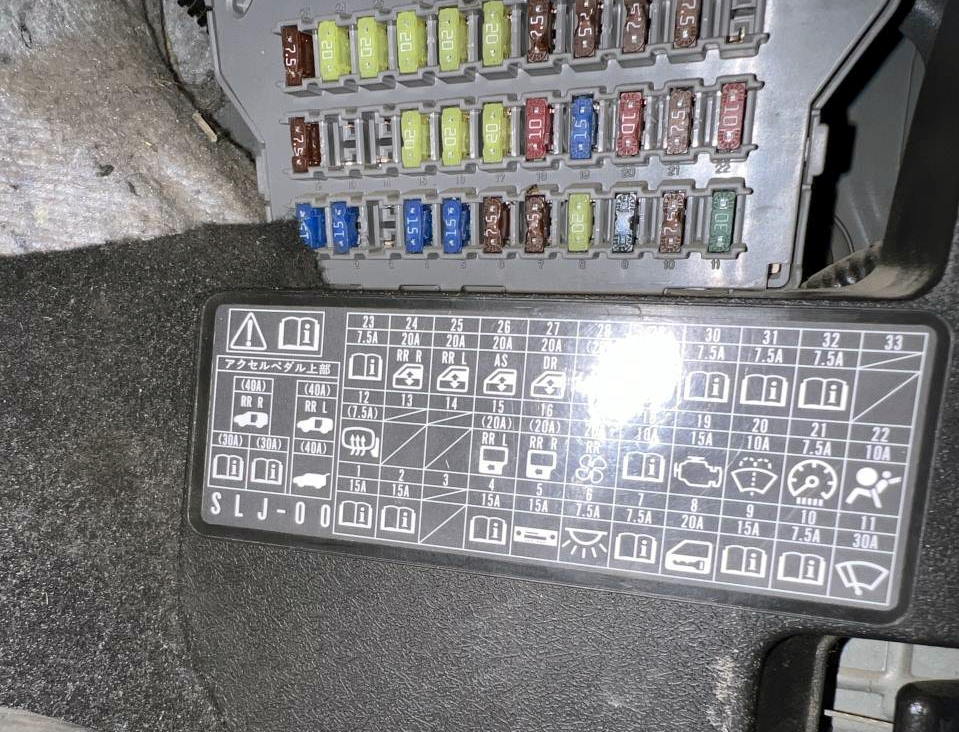

Główna skrzynka bezpieczników
Montowany w dolnej części tablicy rozdzielczej, po stronie kierowcy.
Sprawdź przyporządkowanie elementów według swoich schematów na okładce klocków.

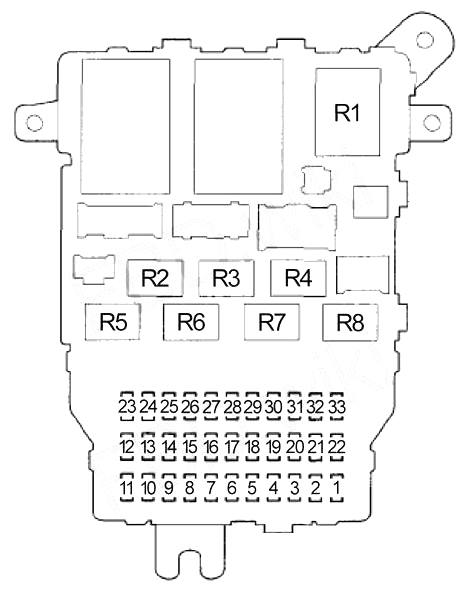

Schemat
Przeznaczenie
| 1 | 15A Napęd przewodowy |
| 2 | 15A Cewki zapłonowe, moduł sterujący silnika i skrzyni biegów (PCM), przekaźnik modułu sterującego silnika (główny) |
| 3 | 10A Przekaźnik świateł do jazdy dziennej (DRL), moduł elektroniki nadwozia (MICU) |
| 4 | 15A Grzejnik Lafa |
| 5 | 10A System audio, jednostka sterująca nawigacją, odbiornik XM, odtwarzacz DVD |
| 6 | 7,5A Oświetlenie wnętrza, oświetlenie bagażnika, lampki w drzwiach |
| 7 | 10A Światła cofania |
| 8 | 20A Dzwonek centralny |
| 9 | 20A Gniazdo po stronie kierowcy (zapalniczka) |
| 10 | 7,5A Jednostka sterująca poduszką powietrzną (SRS), system wykrywania zajętości przedniego siedzenia pasażera (OPDS/ODS). Wskaźnik wyłączenia poduszki powietrznej pasażera z przodu |
| 11 | Wycieraczka przednia 7,5A |
| 12 | 7,5A Monitorowanie ciśnienia w oponach |
| 13 | Elektryczne odchylanie fotela pasażera 20 A |
| 14 | Fotel kierowcy elektrycznie sterowany 20A |
| 15 | 10A Napęd podparcia lędźwiowego |
| 16 | Fotel elektryczny 20A |
| 17 | Elektryczne prowadnice fotela pasażera 20A |
| 18 | 15A prądu przemiennego |
| 19 | 20A Pompa paliwa, jednostka sterująca immobilizera (zbiornik) |
| 20 | 15A IGN SOL |
| 21 | Zestaw wskaźników 10 A, elektromagnes blokady zmiany biegów, moduł elektroniki nadwozia (MICU), moduł elektroniki nadwozia tylny, system automatycznego oświetlenia, przełącznik zespolony, asystent parkowania |
| 22 | 10A Jednostka sterująca poduszką powietrzną (SRS) |
| 23 | Dioda wentylatora chłodzącego silnika 7,5 A, IGP (ECU PGM-FI) |
| 24 | 20A Tylne lewe okno elektryczne |
| 25 | 20A Szyba tylna prawa, ETS |
| 26 | 20 AETÓW |
| 27 | 20A Elektryczna szyba kierowcy, elektronika korpusu drzwi |
| 28 | 20A Przekaźnik otwierania/zamykania szyberdachu/tylnej klapy |
| 29 | 7,5A AFS |
| 30 | 7,5AA/CS |
| 31 | 7,5A SH-AWD |
| 32 | Klimatyzacja 10A |
| 33 | 7.5 Opcja |
| Przekaźnik | |
| R1 | Wskaźniki zagrożenia i kierunku |
| R2 | Cewki zapłonowe |
| R3 | Jednostka sterująca silnika (PGM-FI nr 1) |
| R4 | Gniazdo po stronie kierowcy |
| R5 | Pompa paliwa (PGM-FI nr 2) |
| R6 | Elektryczne szyby |
| R7 | Jednostka sterująca silnika (przekaźnik pomocniczy PGM-FI) |
| R8 | Rozrusznik |
Za działanie zapalniczki odpowiada bezpiecznik nr 9.
W pobliżu mogą znajdować się bezpieczniki 7,5A odpowiedzialne za rozrusznik.
Dodatkowa skrzynka bezpiecznikowa
Montowany po stronie pasażera.
Schemat
Oznaczenie
- 30A SH-AWD
- Wzmacniacz premium 30A
- 30A Elektryczna szyba pasażera
- 30A Automatyczny napinacz/elektryczny napinacz pasa bezpieczeństwa kierowcy
- 20A Prawe tylne okno elektryczne
- 20A Podgrzewane siedzenia
- Oświetlenie wewnętrzne 7,5 A
- 30A Automatyczny napinacz/elektryczny napinacz pasa bezpieczeństwa pasażera
- Klimatyzator 7,5A
Komora silnika
Pod maską główna skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest przykryta pokrywą ochronną.

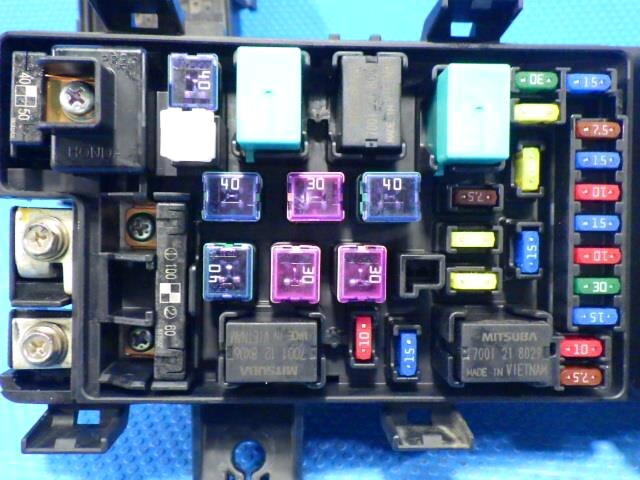

Zdjęcie

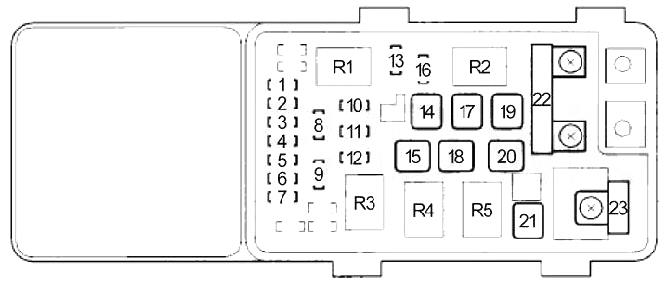

Schemat
Opis
| 1 | 10/15A Reflektor lewy (światła mijania) |
| 2 | 30A Gwiazda tylnego mechanizmu różnicowego |
| 3 | 10/15A Reflektor lewy (światła drogowe) |
| 4 | 15A Światła postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy rozdzielczej, oświetlenie wnętrza, złącze przyczepy, bezpiecznik: nr 7 |
| 5 | 10A Prawy reflektor (światła drogowe) |
| 6 | 10A Reflektor prawy (światła mijania) |
| 7 | Światła cofania 7,5A |
| 8 | Złącze diagnostyczne 15 A (DLC), moduł sterujący silnika i skrzyni biegów (PCM), przekaźnik modułu sterującego silnika (PGM-FI nr 1), przekaźnik pompy paliwa (PGM-FI nr 2), czujnik położenia wałka rozrządu (CMP), wał czujnika położenia wału korbowego (CKP) A/B, wtryskiwacze, bezpiecznik: nr 23 |
| 9 | 20A Wentylator klimatyzacji |
| 10 | 20A Światła przeciwmgielne |
| 11 | 20A Przekaźnik sterujący wentylatorem chłodzącym, wentylator chłodzący |
| 12 | 7,5A Sprzęgło sprężarki klimatyzacji |
| 13 | 15A Światła stop, klakson (wysoki/niski ton), wyłącznik zapłonu, czujnik położenia pedału hamulca |
| 14 | 30A Ogrzewana tylna szyba, moduł elektroniki tylnej części nadwozia (MICU) |
| 15 | Bezpieczniki 40A (skrzynka bezpieczników w kabinie nr 1): nr 5, 6, 7, 8, 9; bezpieczniki (skrzynka bezpieczników w komorze silnika) nr 7 |
| 16 | 10A Przekaźnik alarmu i wskaźnika, złącze przyczepy (YOP) |
| 17 | 30A Jednostka sterująca i modulator ciśnienia VSA/ABS |
| 18 | 30/40A Jednostka sterująca i modulator ciśnienia VSA/ABS |
| 19 | Bezpieczniki 30 A (skrzynka bezpieczników w kabinie pasażerskiej nr 1): nr 1, 2, 3, 4 |
| 20 | Bezpieczniki 40 A (skrzynka bezpieczników w kabinie nr 1): nr 12, 14, 15, 16, 17 |
| 21 | Grzejnik 40A |
| 22 | 100 A Alternator, bezpieczniki (skrzynka bezpieczników w komorze silnika) nr 1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22 |
| Bezpieczniki 60 A (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 1, 2, 3, 4, 5, 6, 8, 9 | |
| 23 | 50A Wyłącznik zapłonu |
| 50A z zabezpieczeniem przed kradzieżą: Przekaźnik podnośnika szyb, bezpieczniki (skrzynka bezpieczników w kabinie nr 1): nr 27, 28 | |
| 40A bez zabezpieczenia przed kradzieżą: Przekaźnik podnośnika szyb, bezpieczniki (skrzynka bezpieczników w kabinie pasażerskiej nr 1): nr 27, 28 | |
| Przekaźnik | |
| R1 | Wentylator chłodzący |
| R2 | Wentylator klimatyzatora |
| R3 | Ogrzewanie tylnej szyby |
| R4 | Sprzęgło sprężarki klimatyzacji |
| R5 | Przedni grzejnik |
Znalazłeś błąd lub masz coś do dodania – napisz w komentarzach.
