Audi Q7 2 pokolenia używane w 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025. W tym czasie model był kilka razy zmieniany. W tym artykule można znaleźć informacje.nz opisów bezpieczników Audi Q7 2G ze schematami bloków bezpieczników, ich lokalizacją i przykładami wykonania ze zdjęć. Miejskie bezpieczniki gniazd zapalniczki.
Cel bezpieczników i przekaźników może być uruchamiany od elementu zależnego od roku produkcji oraz uruchamianego przez twój samochód.
Contents
Przedział pasażerski
Lewa skrzynka bezpieczników
Na końcu deski rozdzielczej, za wyłącznikiem, znajdują się bezpieczniki.
Diagram
Zadanie
| 1 | – |
| 2 | Skrzynka telefoniczna Audi, antena sprzęgająca |
| 3 | System klimatyzacji, system zapachowy |
| 4 | Wyświetlacz przezierny |
| 5 | Interfejs muzyczny Audi, złącza USB |
| 7 | Blokada kolumny kierowniczej |
| 8 | Wyświetlacz górny/dolny |
| 9 | Zestaw wskaźników |
| 10 | Napęd DVD |
| 11 | światła świetlne, panele wymaganeów |
| 12 | Elektronika kierownicza |
| 13 | Regulacja |
| 14 | Moduł systemu informacyjno-rozrywkowego MMI |
| 15 | kontrola kierownicnicza |
| 16 | Ogrzewanie kierownicy |
Skrzynka bezpieczników w przestrzeni na nogi
Pojazdy z kierownicą po lewej stronie
Aby uzyskać dostęp do urządzenia, należy podłączyć osłonę elektryczną. Za pomocą płaskiego śrubokręta zdejmij osłonę montażową, a następnie odkręć śrubę i zdejmij osłonę.
Sama bezpieczników będzie mniej więcej tak.
Diagram
Pojazdy z kierownicą po prawej stronie
Zdjęcie – przykład
Diagram
Oznaczenie ogólne
| Panel bezpieczników SA (brązowy). | |
| A1 | Ogrzewanie katalizatora, regulacja napędu mechanicznego. |
| A2 | Czujnik temperatury masowego powietrza, podgrzewane czujniki |
| A3 | Ogrzewanie silnika, zasilanie paliwa, drzwi wydechowe |
| A4 | Pompa wody, drzwi wydechowe, czujnik NOX, wyłącznik awaryjny, czujnik biodiesla |
| A5 | Czujnik światła hamowania |
| A6 | Zawory silnika |
| A7 | Podgrzewany czujnik, czujnik masowego odprowadzania powietrza |
| A8 | Pompa ciśnienia, mocowanie silnika |
| A9 | Elementy silnika, przekaźnik silnika |
| A10 | Czujnik ciśnienia oleju, czujnik temperatury oleju |
| A11 | Pompa uciskowa 48V, rozrusznik-alternator 48V, rozrusznik-alternator 12V |
| A12 | Zawory silnika |
| A13 | Chłodzenie silnika |
| A14 | Moduł ostateczny układem końcowym |
| A15 | Podgrzewane czujniki tlenu |
| A16 | Pompa paliwa |
| Panel bezpieczników SB (czerwony) | |
| B1 | Cewki zapłonowe |
| B3 | grzejnik 48 woltów |
| B4 | Kompresor elektryczny |
| B5 | Mocowanie silnika |
| B6 | Moduł zabezpieczający spryskiwaczem elektrycznym |
| B7 | Płyta |
| B8 | Wentylator klimatyzacji |
| B9 | Moduł wspomagania awaryjnego |
| B10 | Moduł sterowania połączeniami alarmowymi i komunikacją |
| B11 | Rozruch silnika, sprzęgło elektryczne |
| B12 | Prawy reflektor |
| Panel bezpieczników SC (czarny) | |
| C1 | Podgrzewane przednie czyszczenie |
| C2 | Wycieraczki |
| C3 | Elektronika lewego reflektora |
| C4 | Panoramiczny szklany dach |
| C5 | Moduł zabezpieczający lewych przednich drzwi |
| C6 | Gniazda (zapalniczki) |
| C7 | Moduł alternatywnych drzwiami |
| C8 | Lewy reflektor |
| C9 | Elektronika prawego reflektora |
| C10 | Moduł czołowy spryskiwaczem reflektorów/spryskiwaczem reflektorów |
| C11 | Moduł czołowy lewych drzwi |
| C12 | Ogrzewanie postojowe |
| Panel bezpieczników SD (brązowy) | |
| D1 | Wentylacja siedzeń, elektronika siedzeń, lusterko wsteczne, główny panel sterowania klimatyzacją, złącze diagnostyczne, antena informacji o ruchu drogowym (TMC) |
| D2 | Moduł sterowania siecią pokładową, interfejs diagnostyczny |
| D3 | Generator dźwięku |
| D4 | Zawór wyjściowy przekładniowego |
| D5 | Rozruch silnika, napęd elektryczny |
| D8 | Asystent widzenia nocnego, aktywna stabilizacja przechyłu |
| D9 | Adaptacyjny tempomat, koła koła przednie |
| D10 | Zewnętrzny generator dźwięku |
| D11 | Asystent przejazdu, systemy wspomagania bezpieczeństwa |
| D12 | Prawy reflektor |
| D13 | Lewy reflektor |
| D15 | Połączenie USB |
| D16 | Przygotowanie do rozrywki na tylnym siedzeniu |
| Panel bezpieczników SE (czerwony) | |
| E1 | Alarm antykradzieżowy |
| E2 | Moduł sterujący silnikiem |
| E3 | Elektroniczne przednie fotele, podparcie lędźwiowe |
| E4 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| E5 | Klakson |
| E6 | Hamulec ręczny |
| E7 | Interfejs diagnostyczny |
| E8 | Moduł sterujący elektroniką dachową |
| E9 | Rozrusznik-generator 48 V |
| E10 | Moduł sterujący poduszką powietrzną |
| E11 | Elektroniczna kontrola stabilności (ESC), system zapobiegający blokowaniu kół (ABS) |
| E12 | Złącze diagnostyczne czujnika światła/deszczu |
| E13 | System kontroli klimatu |
| E14 | Moduł sterujący prawych przednich drzwi |
| E15 | Kompresor klimatyzacji |
| E16 | Zbiornik ciśnienia hamulcowego |
Dodatkowe elementy zabezpieczające mogą być zamontowane w pobliżu skrzynki bezpiecznikowej.
Układ
Przydział
- A – 15A Sterownik regulacji fotela i kolumny kierowniczej z pamięcią
- B – 15A Regulacja fotela pasażera z przodu z jednostką sterującą pamięcią ustawień
- C – 40A Jednostka sterująca ABS
- D – 40A Jednostka sterująca ABS
- E-
- F-50A Pompa pomocnicza hydrauliczna skrzyni biegów
Skrzynkę bezpieczników dużej mocy można zainstalować w pobliżu akumulatora.
Zdjęcie – przykład
Bagażnik

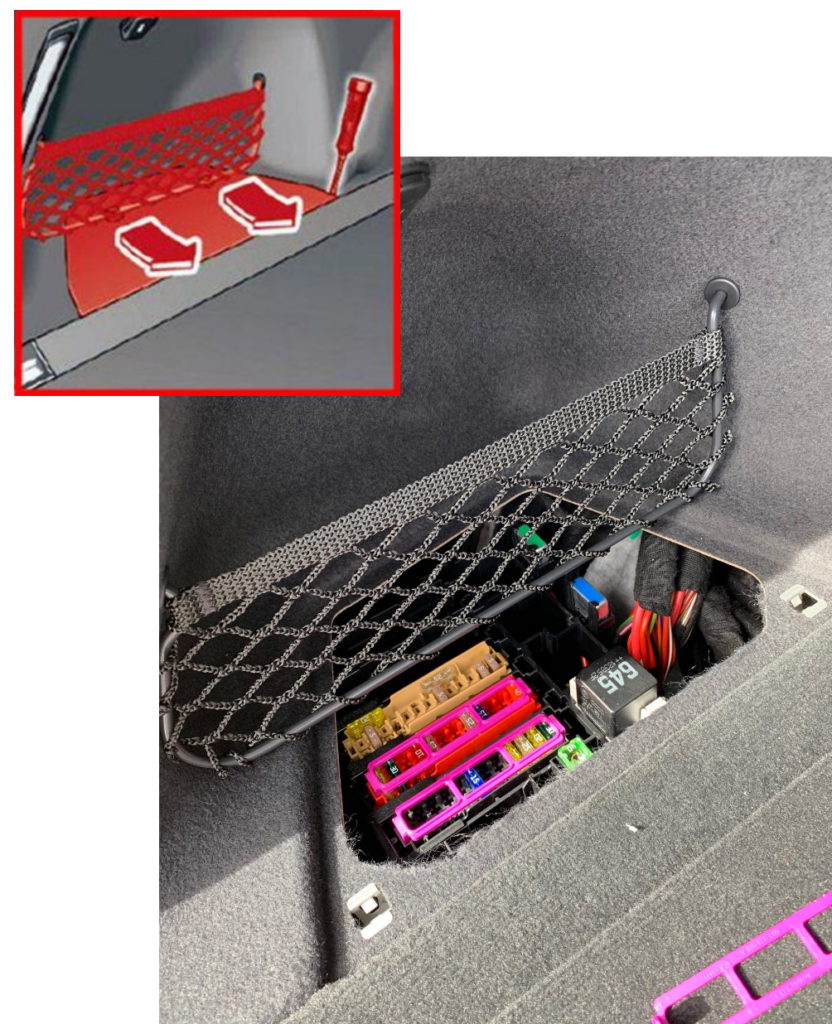

W bagażniku po lewej stronie, pod pokrywą ochronną, zamontowano kolejną skrzynkę z bezpiecznikami i przekaźnikami.

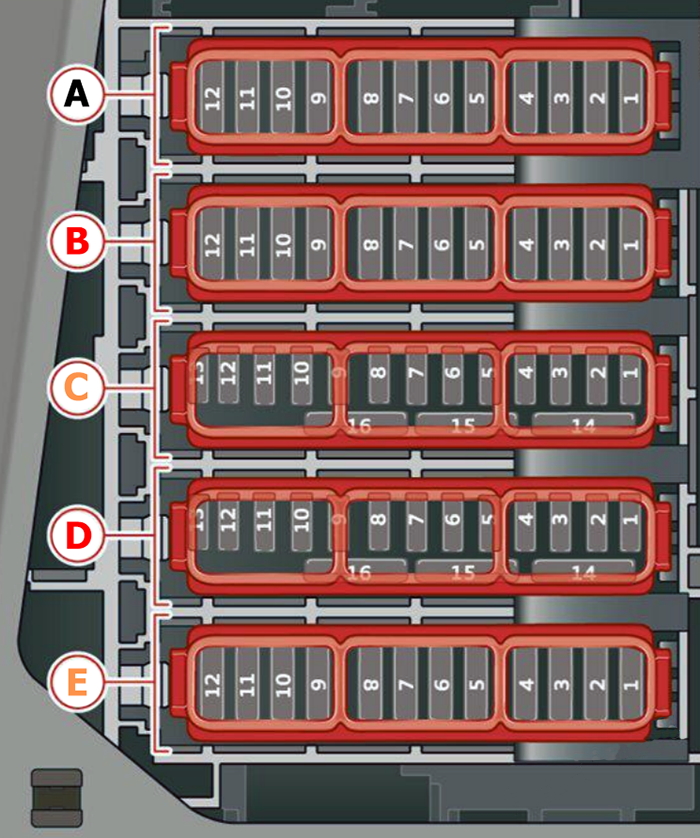

Diagram
Przydział
| Panel bezpieczników A (czarny) | |
| A1 | Ogrzewanie wysokonapięciowe, zarządzanie termiczne |
| A5 | Zawieszenie pneumatyczne/kontrola zawieszenia |
| A6 | Moduł sterujący automatyczną skrzynią biegów |
| A7 | Podgrzewane tylne siedzenia, sterowanie klimatyzacją z tyłu |
| A8 | Regulacja trzeciego rzędu siedzeń |
| A9 | Lewe tylne światło |
| Jednostka sterująca systemem komfortu, światło tylne lewe | |
| A10 | Napinacz pasa przedniego po stronie kierowcy |
| A11 | Centralny zamek klapy bagażnika, klapki wlewu paliwa, klapy bagażnika |
| A12 | Moduł sterujący pokrywą bagażnika |
| Panel bezpieczników B (czerwony) | |
| B1 | Tylny wentylator klimatyzacji |
| B2 | Wzmacniacz dźwięku |
| B3 | Układ wydechowy, siłownik dźwięku |
| B4 | Tylny panel sterowania klimatyzacją |
| B5 | Światło prawego haka holowniczego |
| B6 | Silnik pozycjonujący zaczep przyczepy |
| B7 | Zwalnianie zaczepu przyczepy |
| B8 | Światło lewego haka holowniczego |
| B9 | Gniazdo zaczepu przyczepy |
| B10 | Allroad sportowy mechanizm różnicowy |
| B11 | Oczyszczanie spalin |
| B12 | Napinacz pasa bezpieczeństwa z tyłu po stronie kierowcy |
| Panel bezpieczników C (brązowy) | |
| C1 | Moduł sterujący wspomaganiem kierowcy |
| C2 | Moduł telefoniczny Audi |
| C3 | Elektronika przedniego fotela, podparcie lędźwiowe po prawej stronie |
| Prawe podparcie lędźwiowe | |
| C4 | Asystent boczny |
| C5 | Przygotowanie systemu rozrywki na tylnym siedzeniu |
| C6 | System monitorowania ciśnienia w oponach |
| C7 | Antena zewnętrzna |
| C8 | Autonomiczne ogrzewanie radiowe, moduł zbiornika |
| C10 | Moduł sterujący tunerem TV, wymianą danych i telematyką |
| C11 | Wygodny moduł kontroli dostępu i autoryzacji uruchamiania |
| C12 | Otwieracz drzwi garażowych |
| C13 | Kamera cofania, kamery peryferyjne |
| C14 | Jednostka sterująca systemem komfortowego oświetlenia tylnego prawego |
| C15 | Napinacz pasa bezpieczeństwa z tyłu, strona pasażera |
| C16 | Napinacz pasa bezpieczeństwa z przodu, strona pasażera |
| Panel bezpieczników D (czerwony) | |
| D1 | Aktywna stabilizacja przechyłu |
| D2 | Akumulator zasilający |
| D3 | Pompa uciskowa HV |
| D4 | Moduł sterujący elektroniką mocy |
| D5 | Serwo hamulcowe |
| D6 | Transformator napięciowy |
| D7 | Rozruch silnika |
| D8 | Kompresor klimatyzacji |
| D9 | Moduł sterowania akumulatorem pomocniczym |
| D10 | Akumulator zasilający |
| D11 | Ładowanie systemu |
| D12 | Radio do dodatkowych ogrzewania i klimatyzacji |
| D14 | Kontrola temperatury, pompa chłodząca |
| D15 | Moduł zarządzania ciepłem |
| Panel bezpieczników E (brązowy) | |
| E7 | Podgrzewane przednie czyszczenie |
| E9 | Oczyszczanie spalin |
| E10 | Podgrzewane tylne, sterowanie klimatyzacją z tyłu |
| E12 | Oczyszczanie spalin |
Dodatkowe elementy
Spotkanie
- A – 15A kontroler fotela pasażera z przodu z przodu sterującą pamięcią (kierownica po prawej stronie)
- B –
- C – 30A Przekaźnik podgrzewanej lodówki
- D – 40A Elektronika kompresora zawieszenia adaptacyjnego
- MI-
- F –
Jeśli wiesz jak ulepszyć materiał, napisz w komentarzach.
