Honda Accord 4 generacji była produkowana w latach 1989, 1990, 1991, 1992 i 1993 z silnikami benzynowymi 1,8 2,0 i 2,2 litra . W tym artykule znajdziesz opis bezpieczników i przekaźników Hondy Accord 4 wraz ze schematami skrzynek bezpiecznikowych, zdjęciami i ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, regionu dostawy oraz poziomu wyposażenia samochodu.
Contents
Przedział pasażerski

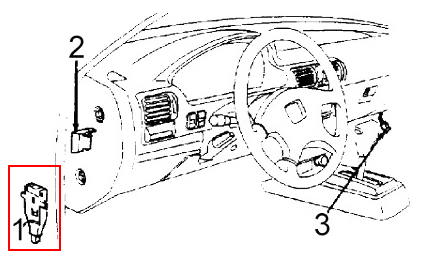

Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpieczników i przekaźników
- Jednostka sterująca/zegar wentylatora chłodzącego
- Złącze diagnostyczne (DLC)

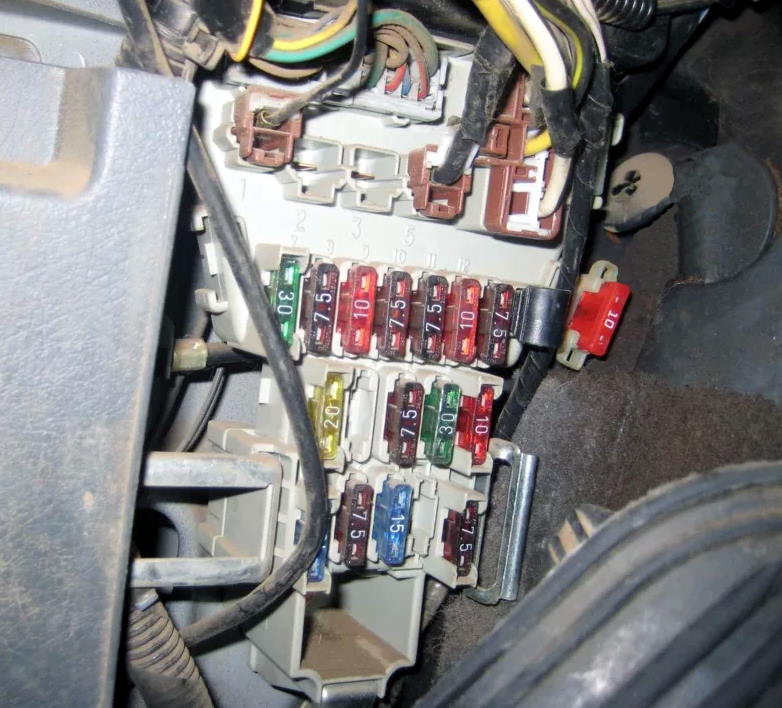

Skrzynka bezpieczników i przekaźników
W kabinie główna skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą, na słupku przy lewej stopie kierowcy i jest zamknięta pokrywą ochronną.

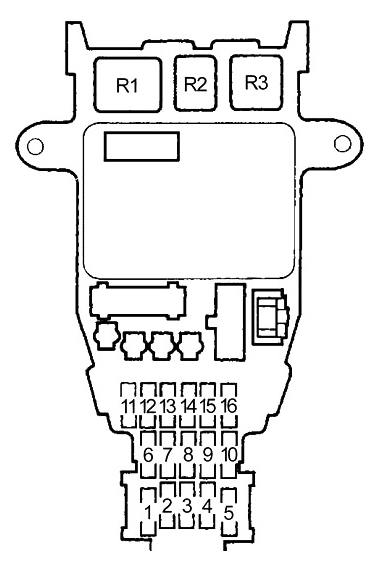

Schemat
Przeznaczenie
| 1 | – |
| 2 | 10A Zestaw wskaźników, wskaźnik biegu, elektromagnes blokady zmiany biegów, wskaźnik poduszki powietrznej, światła cofania, czujnik prędkości, przekaźnik kierunkowskazów, zegar, automatyczne pasy bezpieczeństwa, moduł elektroniki nadwozia (ICU) |
| 3 | 15A Przekaźnik modułu sterującego silnika (PGM-FI), pompa paliwa, układ wydechowy, regulator napięcia, licznik czasu wentylatora chłodzącego, wskaźnik ładowania, moduł sterujący skrzynią biegów, czujnik obciążenia elektrycznego (ELD), moduł sterujący mocowania silnika, zawór powietrza jałowego |
| 4 | 10A ’92-’93: Jednostka sterująca poduszką powietrzną |
| 5 | – |
| 6 | – |
| 7 | 7,5A Tempomat, sterownik tempomatu |
| 8 | 7.5A ’90-’92: Właz |
| 10A ’93: Szyberdach, spryskiwacz tylnej szyby, elektrycznie sterowane lusterka | |
| 9 | 30A Wycieraczka przednia i spryskiwacz |
| 10 | – |
| 11 | – |
| 12 | Przekaźnik sprzęgła sprężarki 7.5AA/C |
| 13 | 7,5A Zegar wentylatora chłodzącego, panel sterowania nagrzewnicy, ABS, układ recyrkulacji powietrza |
| 14 | 7,5A Sygnał rozrusznika (automatyczna skrzynia biegów), zestaw wskaźników |
| 15 | Przekaźnik świateł do jazdy dziennej 7,5 A |
| 16 | System audio, zapalniczka |
| Przekaźnik | |
| R1 | Kierunkowskazy/sygnały zagrożenia |
| R2 | Podgrzewacz |
| R3 | Ogrzewanie tylnej szyby |
| R4 | Dach księżycowy (otwierany) |
| R5 | Dach księżycowy (zamykanie) |
Za zapalniczkę odpowiada bezpiecznik nr 16.

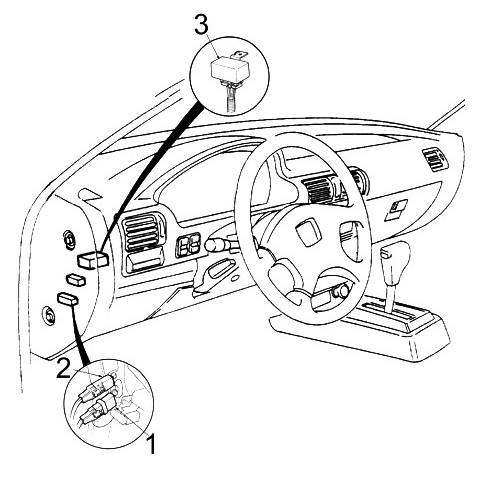

Dodatkowe elementy
Schemat
Oznaczenie
- Przekaźnik klaksonu
- Przekaźnik zapalniczki samochodowej
- Przekaźnik jednostki sterującej silnika (PGM-FI)
Komora silnika

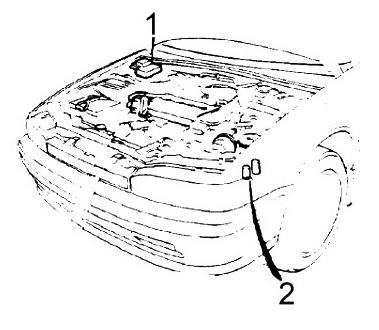

Lokalizacja
Rysunek poglądowy
Opis
- Główna skrzynka bezpieczników i przekaźników
- Dodatkowa skrzynka przekaźników
Skrzynka bezpieczników i przekaźników
Pod maską po prawej stronie znajduje się główna skrzynka bezpieczników i przekaźników.

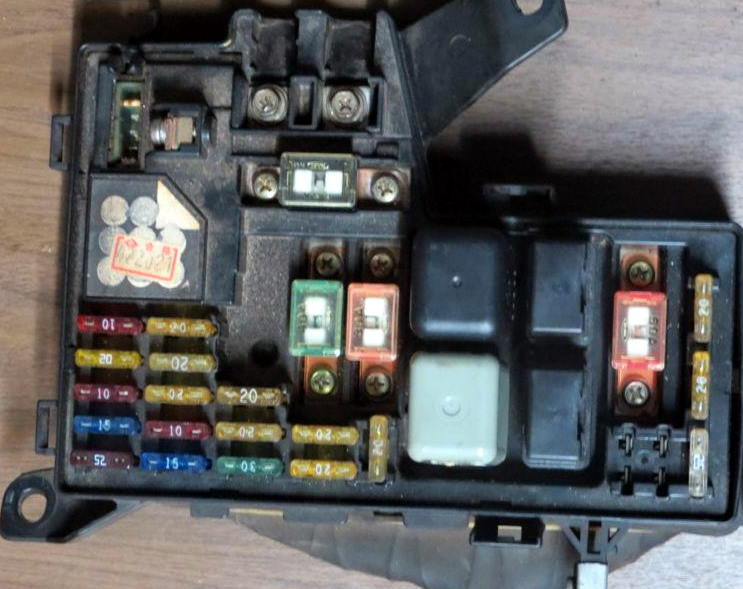

Zdjęcie poglądowe
Sprawdź dekodowanie elementów za pomocą swoich diagramów na okładce bloków.

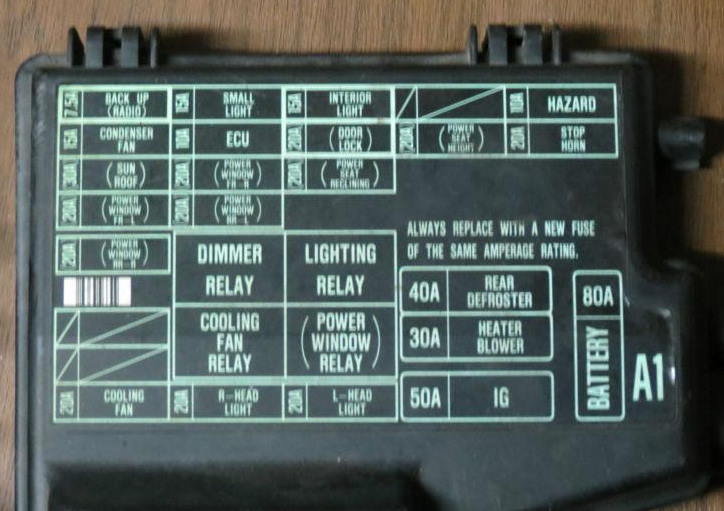

Schemat z okładki

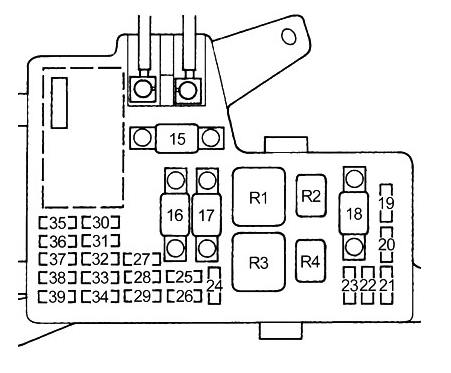

Schemat
Przeznaczenie
| 15 | 100A ’90-’91: Bezpiecznik główny |
| 80A ’92-’93: Bezpiecznik główny | |
| 16 | 40A Sedan, Coupe: Przekaźnik podgrzewanej szyby tylnej |
| 30A Wagon: Przekaźnik podgrzewanej szyby tylnej | |
| 17 | 30A Przekaźnik nagrzewnicy |
| 18 | 50A Wyłącznik zapłonu |
| 19 | 20A Lewy reflektor |
| 20 | 20A Prawy reflektor, kierunkowskaz świateł drogowych |
| 21 | 15A ’90-’91: Wentylator chłodzący |
| 20A ’92-’93: Przekaźnik wentylatora chłodzącego | |
| 22 | 30A ’90-’91: Automatyczna jednostka sterująca pasami bezpieczeństwa |
| 10A ’92-’93: Światła do jazdy dziennej | |
| 23 | 30A ’90-’91: Automatyczna jednostka sterująca pasami bezpieczeństwa |
| 10A ’93: Wzmacniacz audio | |
| 24 | 20A Tylne prawe okno elektryczne |
| 25 | 20A Tylne lewe okno elektryczne |
| 26 | 20A Przednia prawa szyba elektryczna |
| 27 | – |
| 28 | 20A Przednia lewa szyba elektryczna |
| 29 | 20A ’90-’91: Łukasz |
| 30A ’92-’93: Właz | |
| 30 | 20A Sygnał dźwiękowy, światła stopu, elektromagnes blokady kluczyka zapłonu |
| 31 | – |
| 32 | 20A Centralny zamek |
| 33 | 10A Przekaźnik jednostki sterującej silnika (PGM-FI) |
| 34 | Wentylator klimatyzacji 15 A, licznik czasu wentylatora chłodzenia silnika |
| 35 | 10A Kierunkowskazy i światła awaryjne |
| 36 | – |
| 37 | 15A Oświetlenie wewnętrzne, zapalniczka samochodowa, antena, oświetlenie wyłącznika zapłonu, moduł elektroniki nadwozia (ICU) |
| 38 | 15A Światła postojowe, oświetlenie schowka podręcznego, oświetlenie tablicy rejestracyjnej, opcjonalne złącze „C”, oświetlenie tablicy przyrządów, ściemniacz podświetlenia, moduł elektroniki nadwozia (ICU) |
| 39 | 7,5A Jednostka sterująca silnika (ECU PGM-FI), jednostka sterująca skrzynią biegów, system audio, zegar, automatyczne pasy bezpieczeństwa |
| Przekaźnik | |
| R1 | Reflektory |
| R2 | Elektryczne szyby |
| R3 | Opornik |
| R4 | Wentylator chłodzący |
Skrzynka przekaźników
Schemat
Przeznaczenie
- R1 – Sprzęgło sprężarki klimatyzacji
- R2 – Wentylator klimatyzacji
