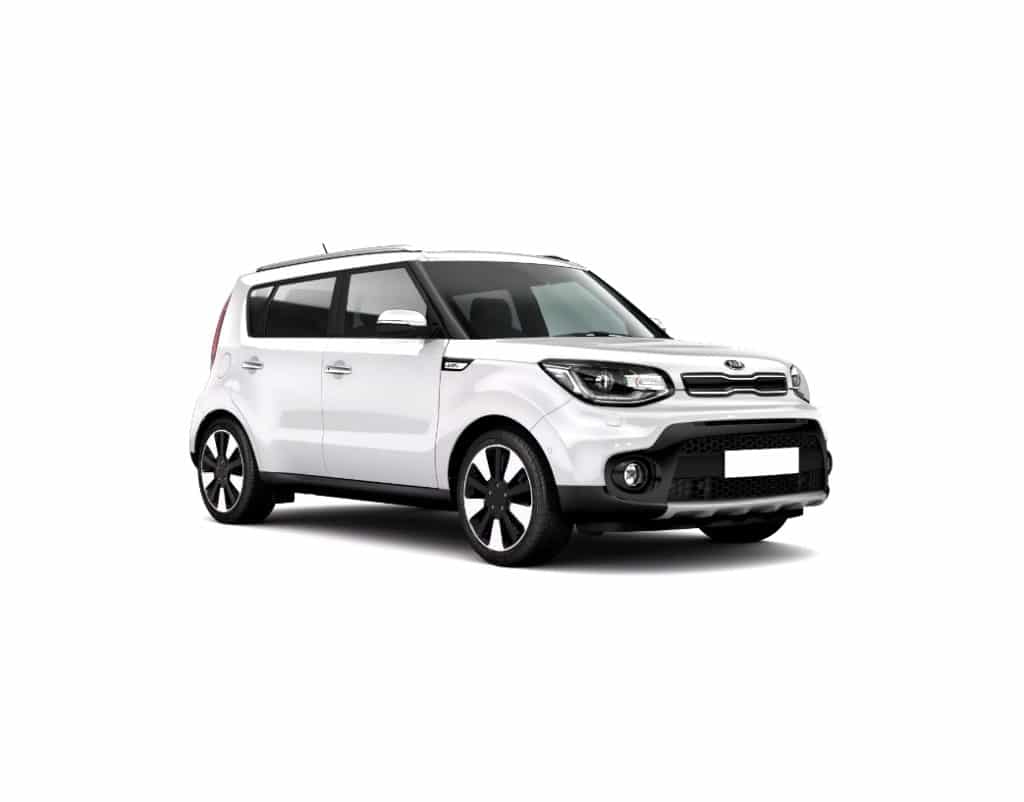

Kia Soul 2 generacji produkowana była w latach 2013, 2014, 2015, 2016. Następnie model przeszedł zmianę stylizacji i wyprodukowano zmodernizowany model w latach 2017, 2018, 2019, 2020 i 2021. W tym czasie pojawiła się również wersja elektryczna – Kia Soul EV. W tej publikacji znajdziesz oznaczenie bezpieczników i przekaźników Kia Soul 2 generacji wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Sprawdź rozmieszczenie bezpieczników i przekaźników na podstawie własnych schematów z tyłu pokrywy ochronnej.
Przedział pasażerski

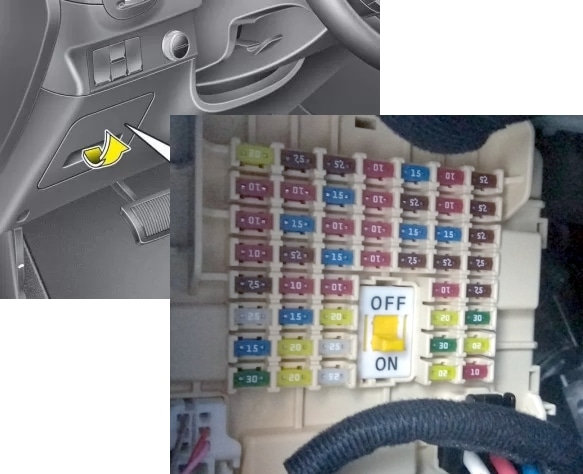

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą.

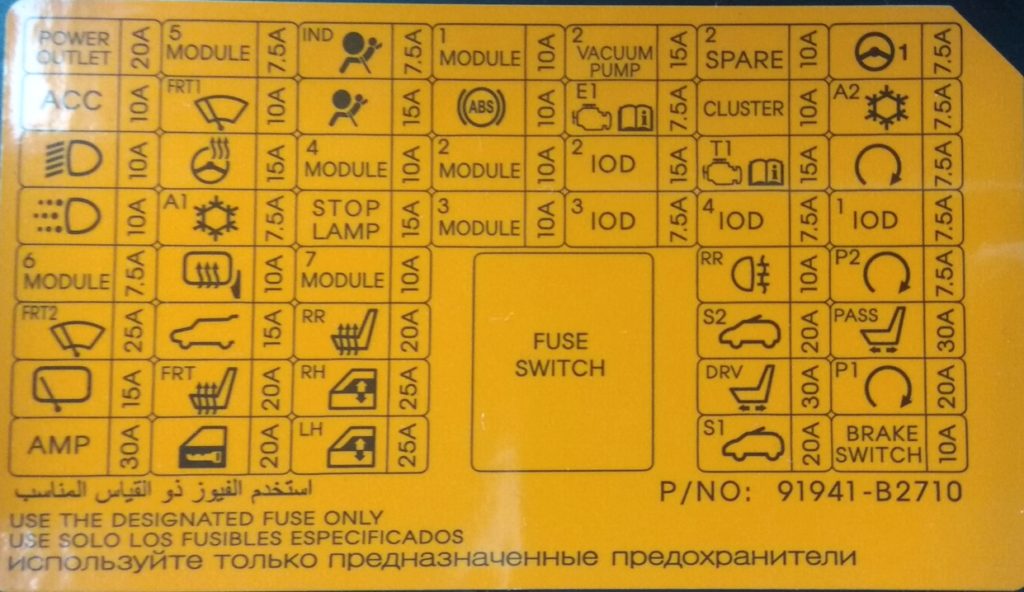

Schemat z okładki bloku

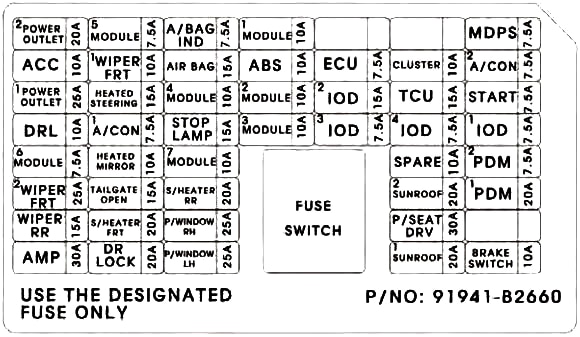

Schemat
Opis
| GNIAZDO ZASILANIA 2 | Gniazdo zasilania 20A (gniazdo bezpiecznika kia soul 2) |
| AKC | 10A Regulacja lusterek zewnętrznych, wzmacniacz radiowy, jednostka główna systemu audio / UVO / AVN 4.0, BCM (jednostka komfortu), TMU, sterownik oświetlenia dekoracyjnego, jednostka SMK, wzmacniacz LDC (400 W), wzmacniacz LDC (200 W) |
| GNIAZDO ZASILANIA 1 | 25A Zapalniczka samochodowa , tylne gniazdo zasilania (bezpiecznik zapalniczki Kia soul 2) |
| DRL | 10A BCM (światła do jazdy dziennej) |
| MODUŁ 6 | 7,5 A Elektryczny silnik otwieranego dachu, przenośna lampka bagażnika (zasilanie ładowania), wiązka przewodów przedłużających fotel kierowcy (ogrzewana), tylne siedzenie (IGN2) |
| WYCIERACZKA PRZ. 2 | 25A Silnik elektryczny wycieraczki przedniej (wycieraczka przednia, zasilanie), przekaźnik wycieraczki przedniej (niski) |
| WYCIERACZKA RR | 15A Silnik elektryczny wycieraczki tylnej (wycieraczka tylna), przełącznik wielofunkcyjny (przełącznik kolumny kierownicy, szyba wycieraczki), przekaźnik tylnej wycieraczki (tylna wycieraczka), cewka przekaźnika tylnej wycieraczki |
| AMP | Wzmacniacz 30A (radio), wzmacniacz LDC (400 W) |
| MODUŁ 5 | 7,5A BCM (jednostka komfortowa), jednostka SMK |
| WYCIERACZKA PRZ. 1 | 10A Przełącznik wielofunkcyjny (przełącznik kolumny kierownicy, wycieraczka), BCM (zasilanie silnika spryskiwacza (bezpiecznik spryskiwacza Kia soul 2)). |
| HTD STRG | 15A Ogrzewanie kierownicy (ogrzewanie kierownicy) |
| A/CON 1 | 7,5A Jednostka sterująca dopływem powietrza (ręczna, automatyczna, jednostka sterująca nagrzewnicą, jednostka klimatyczna), jonizator, cewka przekaźnika PTC, cewka przekaźnika wentylatora |
| HTD MIRR | 10A Podgrzewane lusterka (lusterko zewnętrzne (podgrzewane), ECU (obciążenie elektryczne, podgrzewacz szyby), ręczna/automatyczna jednostka sterująca powietrzem (sygnał ogrzewania) |
| T/BRAMA OTWARTA | 15A Przekaźnik otwierania tylnej klapy (silnik blokady tylnej klapy), cewka przekaźnika otwierania tylnej klapy |
| S/NAGRZEWNICA FRT | Wiązka przewodów przedniego siedzenia 20 A (zasilanie ogrzewania) (podgrzewane przednie siedzenia Kia Soul 2) |
| DR BLOK | 20A Przekaźnik zamka drzwi, cewka przekaźnika zamka drzwi, cewka przekaźnika odblokowania drzwi, przekaźnik podwójnej blokady, cewka przekaźnika podwójnej blokady |
| A/TORBA IND | 7,5A Zestaw wskaźników (tablica przyrządów) |
| TORBA | 15A ACU, EBU WCS |
| MODUŁ 4 | 10A Lusterko wewnętrzne ECU, HLLD ECU (sterowanie zasięgiem reflektorów) ze sterowaniem automatycznym |
| ŚWIATŁO STOPU | Przełącznik zagrożeń 15 A (wskaźnik zasilania ESS), ECU świateł hamowania (światło hamowania) |
| MODUŁ 7 | 10A Przełącznik trybu sportowego (elektromagnes blokady zmiany biegów automatycznej skrzyni biegów), elektromagnes blokady zapłonu |
| S/NAGRZEWNICA RR | 20A Tylne siedzenie (zasilanie ogrzewania) (podgrzewane tylne siedzenia) |
| P/WDW RH | 25A Przełącznik podnośnika szyby przedniej prawego (zasilanie), podnośniki szyby zapobiegające przytrzaśnięciu szyby ECU (zasilanie) |
| P/WDW LH | 25A Przełącznik podnośnika szyby przedniej lewego (zasilanie), podnośniki szyby zapobiegające przytrzaśnięciu szyby ECU (zasilanie) |
| MODUŁ 1 | 10A BCM (jednostka komfortowa), szelki przedłużające fotela kierowcy |
| PRZEŁĄCZNIK HAMULCA 1 | 10A Wyłącznik świateł hamowania (jednostka ABC/ESC) |
| MODUŁ 2 | Przełącznik dolny 10 A, przełącznik środkowy, moduł TPMS, czujnik wspomagania parkowania z tyłu, inteligentny czujnik wspomagania parkowania, sterownik inteligentnego wspomagania parkowania, jednostka sterująca powietrzem (ogrzewaniem) (ręczna, automatyczna), system ostrzegania o przekroczeniu zasięgu pasów ruchu, włącznik świateł stop, czujnik wody w paliwie |
| MODUŁ 3 | 10A Moduł dźwigni zmiany biegów, wyłącznik ogrzewania tylnych siedzeń, ogrzewanie tylnych siedzeń, diagnostyka, jednostka główna AVN 4.0 (magnetofon radiowy), wzmacniacz LDC (200 W), TMU, przełącznik HLLD (sterowanie zasięgiem reflektorów), napęd HLLD (sterowanie zasięgiem reflektorów) , czujnik poziomu oleju, wzmacniacz LDC (400 W) |
| ECU | ECU 7,5A, czujnik przepływu powietrza, cewka przekaźnika rozrusznika, moduł SMK, immobilizer SMARTRA |
| IOD 2 | Wzmacniacz 15A LDC (200 W), jednostka główna systemu audio (magnetofon) / UVO / AVN 4.0, TMU |
| 1.0.D 3 | 7,5A Przekaźnik do składania lusterek zewnętrznych, przekaźnik uzwojenia do składania lusterek zewnętrznych, przekaźnik do składania lusterek zewnętrznych, przekaźnik uzwojenia do składania lusterek zewnętrznych. |
| GRUPA | 10A Zestaw wskaźników (tablica przyrządów) |
| TCU | 15A Czujnik prędkości (ręczna skrzynia biegów), włącznik świateł cofania, falownik pompy olejowej, wyłącznik blokady, jednostka sterująca skrzynią biegów |
| IOD 4 | Złącze diagnostyczne OBDII 7,5 A (zasilanie), moduł TPMS (zasilanie), zestaw wskaźników, jednostka sterująca dopływem powietrza (nagrzewnica, klimatyzator) (manualna, automatyczna), BCM (jednostka komfortu), brzęczyk asystenta parkowania tyłem |
| LAMPA PRZECIWMGIELNA RR | 10A Przekaźnik tylnych świateł przeciwmgielnych (tylny przekaźnik PTF) |
| DACH 2 | 20A Silnik elektryczny (napęd) klapy górnej (moc) |
| KIEROWNIK P/SEAT | Wiązka przewodów przedłużających przedniego siedzenia 30 A (zasilanie) |
| DACH 1 | 20A Silnik elektryczny (napęd) klapy górnej (zasilanie) |
| MDPS | Jednostka MDPS 7,5 A (jednostka sterująca elektrycznego wspomagania kierownicy (EUR)) |
| A/CON 2 | 7,5A Ręczna jednostka nawiewna (nagrzewnica) (maksymalna prędkość wentylatora), automatyczna jednostka sterująca nawiewem (jednostka klimatyczna) (silnik wentylatora) |
| POCZĄTEK | 7,5 A Przekaźnik / skrzynka bezpieczników w komorze silnika (przekaźnik – rozruch / rozruch pomocniczy) PDM |
| IOD 1 | 7,5A Lampa schowka podręcznego (oświetlenie schowka), czujnik otwarcia drzwi, lampa w konsoli sufitowej (lampa sufitowa), lampa oświetlenia indywidualnego, lampka w osłonie przeciwsłonecznej, lampa oświetlenia bagażnika (oświetlenie bagażnika), lampa przenośna (drzwi) |
| PDM 2 | Blok SMK 7,5A (procesor akumulatorowy), immobilizer SMARTRA (akumulator) |
| PDM 1 | Blok SMK 20A (zasilacz) |
| PRZEŁĄCZNIK HAMULCA 2 | 10A Wyłącznik świateł hamowania (normalnie otwarty), moduł SMK |
Bezpieczniki oznaczone jako POWER OUTLET 1 i 2 odpowiadają za działanie zapalniczki samochodowej oraz gniazd dodatkowych .
Komora silnika
Główne pudełko

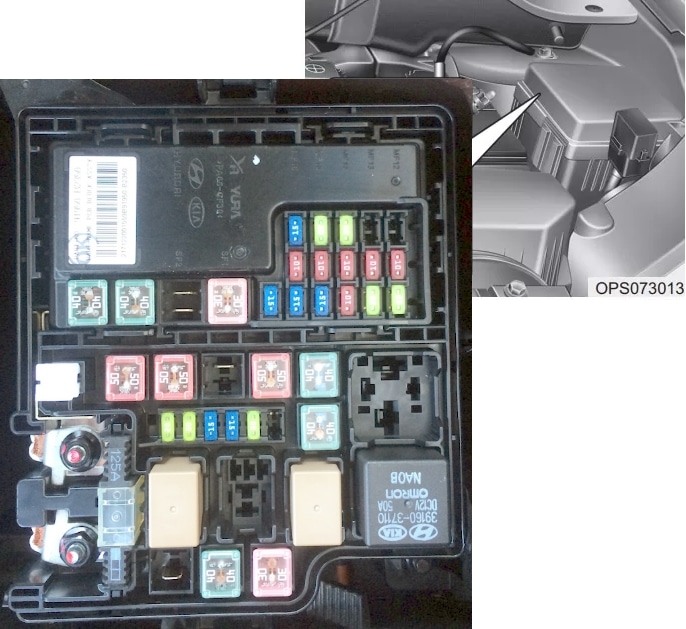

Znajduje się po lewej stronie komory silnika.

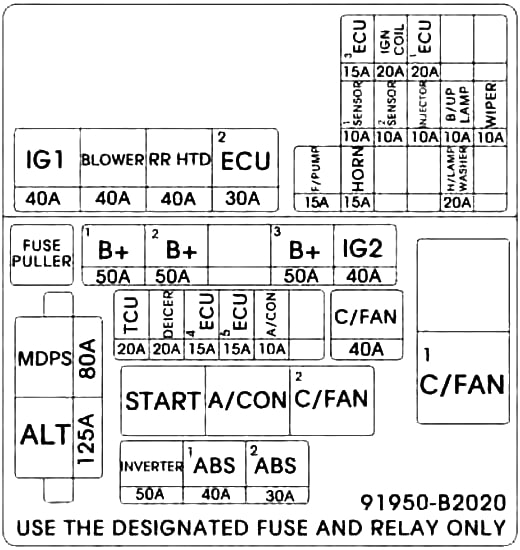

Schemat
Schemat
Przeznaczenie
| RR HTD | 40A Przekaźnik odmgławiacza tylnej szyby |
| ECU 2 | 30A Przekaźnik główny, cewka przekaźnika głównego |
| ECU 3 | 15A ECU (elektroniczna jednostka sterująca silnika) (za głównym przekaźnikiem) |
| CEWKA IGN | 20A Cewka zapłonowa (zasilanie) |
| ECU 1 | 20A ECU (elektroniczna jednostka sterująca silnika) (za głównym przekaźnikiem) |
| CZUJNIK 1 | Włącznik świateł hamowania 10 A, (normalnie zamknięty), czujnik O2 (czujnik tlenu), elektromagnetyczny zawór sterujący oczyszczaniem, OCV |
| CZUJNIK 2 | Cewka przekaźnika niskiej prędkości wentylatora chłodzącego CMP 10A |
| WTRYSKIWACZ | Wtryskiwacze 10A (zasilanie) |
| LAMPA B/UP | 10A Tylna lampa zespolona (lampy cofania) |
| WYCIERACZKA | 10A Przełącznik kolumny kierownicy, ECU (przełącznik wycieraczek) |
| F/POMPA | 15 / 30A Silnik pompy paliwa, przekaźnik pompy paliwa (bezpiecznik pompy paliwa) |
| KLAKSON | 15A Przekaźnik klaksonu, cewka przekaźnika klaksonu, klakson (bezpiecznik klaksonu) |
| PODKŁADKA H/LAMPY | 20A Przekaźnik spryskiwaczy reflektorów, cewka przekaźnika spryskiwaczy reflektorów, silnik spryskiwaczy reflektorów (do wyłączania spryskiwacza reflektorów) |
| B+1 | Inteligentna skrzynka przyłączeniowa 50A (B + 1) |
| B+2 | Inteligentna skrzynka przyłączeniowa 50A (B + 2) |
| B+ 3 | Inteligentna skrzynka przyłączeniowa 50A (B + 3) |
| IG2 | Wyłącznik zapłonu 40A (IG2), przekaźnik przycisku startu (IG2), przekaźnik rozrusznika |
| MDPS | Jednostka MDPS 80A (EUR) |
| WSZYSTKO | Generator 125A |
| TCU | 20A ALE (jednostka sterująca skrzynią biegów) |
| ODLADZACZ | 20A Odmrażacz (ogrzewana szyba przednia, podgrzewana strefa wycieraczek) |
| ECU 4 | 15A ECU (bezpośrednia komunikacja z akumulatorem) |
| ECU 5 | 15A ECU (bezpośrednia komunikacja z akumulatorem) |
| A/CON | 10A Przekaźnik klimatyzacji |
| C/WENTYLATOR | 40 / 60A Silnik wentylatora chłodzącego, pomocnicza pompa paliwa, pomocniczy zawór paliwa |
| INWERTER | Falownik pompy olejowej 50A |
| ABS 1 | Jednostka ABS/ESC 40A (silnik elektryczny) |
| ABS2 | Moduł ABS/ESC 30A (elektromagnes) |
Dodatkowe pudełko
Instalowany w modelach z silnikiem Diesla.
Oto elementy odpowiedzialne za działanie dodatkowego ogrzewania i świec żarowych.
Zła generacja lub schematy nieodpowiednie? Sprawdź opis pierwszej generacji .
