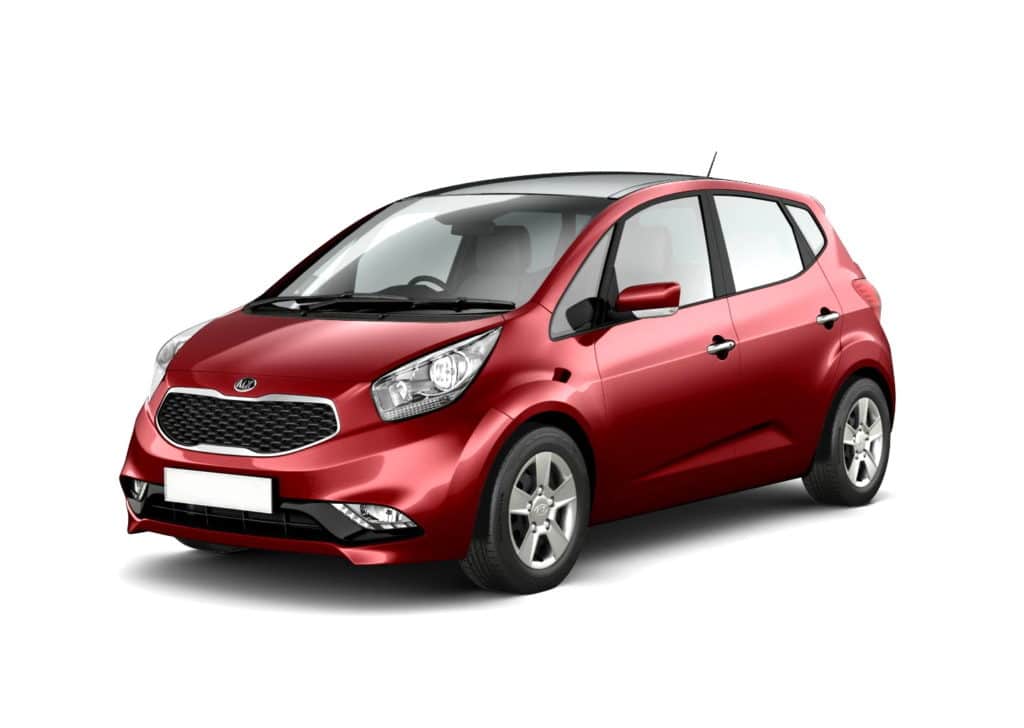

Pięciodrzwiowa subkompaktowa Kia Venga została wprowadzona w 2009 roku. Produkowana w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017 z silnikami benzynowymi i wysokoprężnymi. W tym okresie model przeszedł jedną zmianę stylizacji. W naszym artykule znajdziesz oznaczenie bezpieczników i przekaźników Kia Venga wraz ze schematami skrzynek , ich lokalizacją oraz zdjęciami. Pokażmy bezpiecznik zapalniczki Kia wenga.
Przedział pasażerski

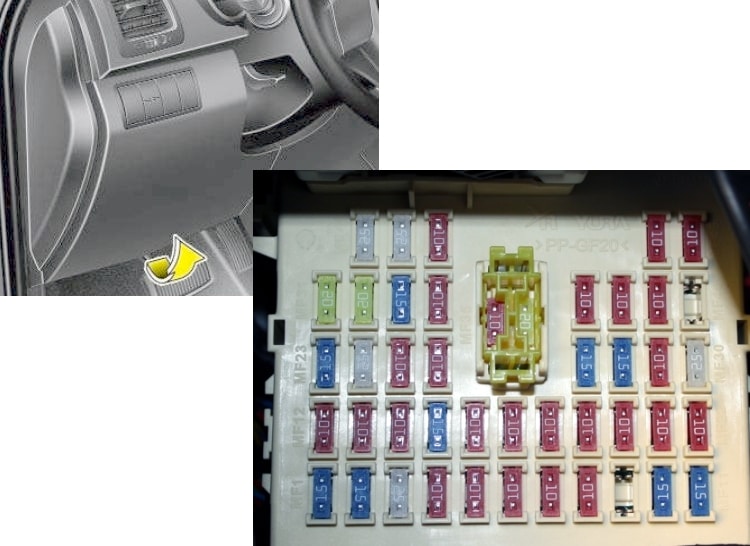

Znajduje się pod deską rozdzielczą po stronie kierowcy. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

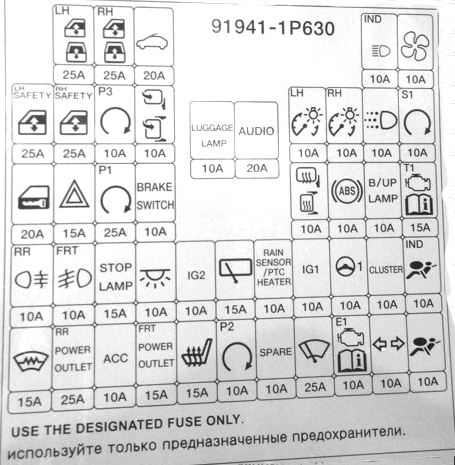

Schemat
Opis
| OKNO MOCY | 25A Elektryczny podnośnik lewych drzwi |
| OKNO MOCY | 25A Elektryczny podnośnik prawych drzwi |
| LUSTERKO ZEWNĘTRZNE OGRZEWANE | 10A Podgrzewane lusterka zewnętrzne |
| DMUCHACZ | 10A Układ klimatyzacji, ECU |
| ZAMEK OD DRZWI | 20A Blokada/odblokowanie drzwi |
| SZYB DACH | 20A Szyberdach |
| OKNO BEZPIECZEŃSTWA | 15A Serwo ze szkłem ochronnym (sterownik) |
| SKŁADANE LUSTERKO | 10A Przełącznik składania lusterek zewnętrznych, przełącznik pośrodku |
| LAMPA TYLNA | 10A Lampa tylna lewa |
| LAMPA TYLNA | 10A Prawa lampa tylna |
| POCZĄTEK | 10A Przekaźnik rozruchu silnika |
| SYGNAŁ OSTRZEGAWCZY O ZAGROŻENIU | Alarm 15A |
| MODUŁ ROZDZIAŁU ZASILANIA | Moduł sterujący PDM 25A |
| MOC KIEROWCY SILNIKA | 10A EUR |
| PRZEŁĄCZNIK ZATRZYMAJ | 10A Włącznik świateł hamowania |
| JEDNOSTKA STERUJĄCA TRANS-ON | Czujnik prędkości 15A |
| CEWKA ZAPŁONOWA | 15A Cewka zapłonowa, kondensator |
| ZAPŁON | Zasilanie 10A – przełącznik HLLD, BCM, klimatyzacja, szyberdach |
| WYCIERACZKA SZYBY | 25A Przekaźnik silnika wycieraczek przednich, przełącznik wielofunkcyjny wycieraczek |
| PRZEDNIA LAMPA PRZECIWMGIELNA | 10A Przednie światło przeciwmgłowe, BCM |
| TYLNA LAMPA PRZECIWMGIELNA | 10A Tylne światło przeciwmgłowe, BCM |
| LAMPA POKOJOWA | 10A Przełącznik oświetlenia wnętrza |
| ŚWIATŁO STOPU | 15A Wyłącznik stopu, BCM |
| GRUPA | Klaster 10A, BCM, zegar |
| ZAPŁON | Zasilanie audio 10A, TPMS, alarm |
| SYSTEM ZAPOBIEGANIA BLOKADY KÓŁ | 10A Czujnik odchylenia, ABS (ESP), przełącznik ESP |
| CZUJNIK DESZCZU (NAGRZEWNICA PTC) | 10A Przekaźnik czujnika deszczu (PTC, podgrzewacz filtra paliwa) |
| DYSTRYBUCJA MOCY | Inteligentny blok kluczy 10A, SSB |
| PRZEDNIE PROMIENIE CIEPŁA | 15A Podgrzewana szyba przednia |
| GNIAZDO ZASILANIA | 15A Przednie gniazdo zapalniczki |
| GNIAZDO ZASILANIA | 25A Wyjście tylne, wyjście środkowe |
| ZAPŁON | Zasilanie 10A – Audio, zegar cyfrowy |
| WSKAŹNIK PODUSZKI POWIETRZNEJ | Zestaw wskaźników 10A (wskaźnik poduszki powietrznej) |
| PODUSZKA POWIETRZNA | Poduszki powietrzne 10A |
| KIERUNKOWSKAZ | Wielofunkcyjny włącznik światła 10A |
| UKŁAD WYCIERACZEK RR | 15A Silnik wycieraczki tylnej, czujnik deszczu, przełącznik wielofunkcyjny wycieraczek |
| OGRZEWANIE SIEDZEŃ | 15A Podgrzewane siedzenia |
| AUDIO | 20A Dźwięk |
| BAGAŻ LP | 10A Lampka bagażowa |
Bezpiecznik zapalniczki i gniazd dodatkowych na schemacie będzie oznaczony jako GNIAZDO ZASILANIA.
Komora silnika
Główne pudełko

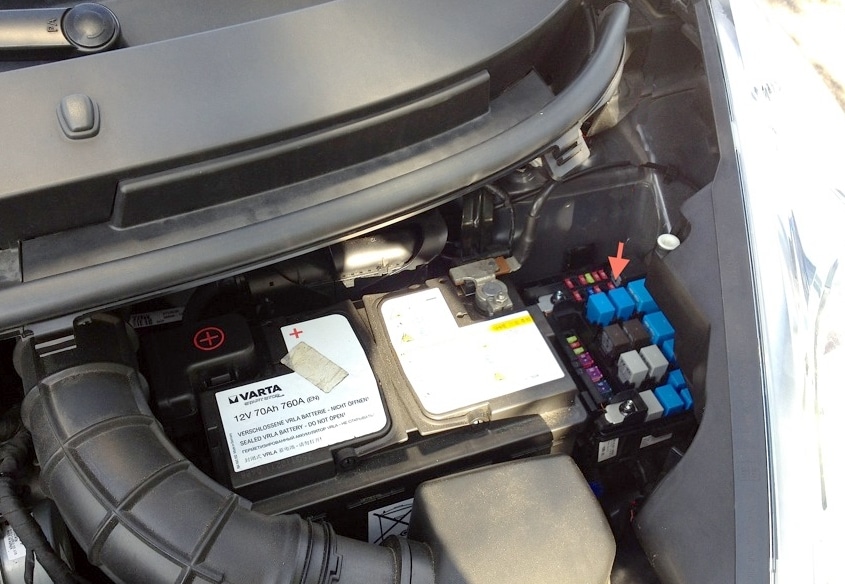

Znajduje się po lewej stronie komory silnika, pod osłoną zabezpieczającą.

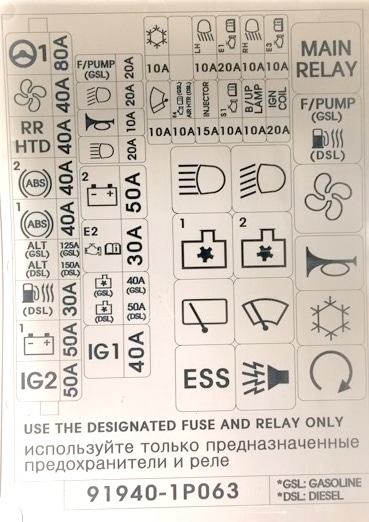

Schemat
Przeznaczenie
| WAT 1 | 50A Skrzynka przyłączeniowa tablicy rozdzielczej (przekaźnik bagażnika, bezpiecznik (F12 10 A, F13 10 A, F14 10 A, F15 15 A, złącze zasilania (F35 10 A, F36 20 A)), wnętrze 10 A, system audio 20 A |
| CO 2 | 50A Skrzynka przyłączeniowa l/P (HAZARD 15A, przekaźnik – podnośnik szyby, bezpiecznik -P/WDW LH 25A, P/WDW RH 25A, SAFETY P/WDW 15A) |
| C/WENTYLATOR | 40A Przekaźnik wentylatora (wysoka prędkość), przekaźnik wentylatora (niska prędkość) |
| WSZYSTKO | 125 / 150А Skrzynka bezpieczników i przekaźników diesla (CANDLES 80 A, PTC 1, 2, 3, 50 A), alternator Przekaźnik i skrzynka bezpieczników w komorze silnika (F1 80 A, F2 40 A, F3 40 A, F4 40 A, F5 40 A, F18 10 A) |
| ABS2 | 40A ABS, ESP |
| ABS 1 | 40A ABS, ESP |
| RR HTD | 40A Skrzynka przyłączeniowa l/P (przekaźnik nagrzewnicy tylnej) |
| DMUCHACZ | Silnik wentylatora 40A |
| MDPS | Sterowanie wspomaganiem kierownicy 80A |
| IG2 | 40 A Stacyjka, skrzynka przekaźników PDM, bezpieczniki pod maską i skrzynka przekaźników (przekaźnik 6) F8 50 A skrzynka przyłączowa w desce rozdzielczej (przekaźnik w bagażniku, bezpiecznik (F12 10 A, F13 10 A, F14 10 A, F15) |
| ECU 1 | 20A ECU |
| F/POMPA | 20A Przekaźnik pompy paliwa (benzyna) |
| IG1 | 40A Kluczyk zapłonu (urządzenie elektryczne) |
| H/LP | 20A Reflektor świateł mijania |
| H / LP LO LH | 10A Lewy reflektor świateł mijania |
| H / LP LO RH | 10A Światło mijania prawe |
| H/LP HI | Reflektor świateł drogowych 20A |
| KLAKSON | Brzęczyk 10A, brzęczyk alarmu przeciwkradzieżowego, czujnik akumulatora |
| ECU 4 | 10A ECU (benzyna) |
| PALIWO HTR | 30A Podgrzewacz filtra paliwa (diesel) |
| A/CON 1 | 10A Przekaźnik układu klimatyzacji |
| A/CON 2 | 10A Układ klimatyzacji |
| ECU3 | 10A Immobilizer, włącznik świateł hamowania, IMV, MPROP |
| ECU 2 | 30A ECU 4 10A, Przekaźnik główny, bezpiecznik – ECU 1 20A, ECU 3 10A, CZUJNIK 10A. WTRYSKIWACZ 15A |
| DRL | Lampa dzienna 10A |
| CZUJNIK | 10A Benzyna – przekaźnik układu klimatyzacji, przekaźnik wentylatora chłodzącego (wysoka prędkość, niska prędkość), czujnik położenia wałka rozrządu, immobilizer, elektrozawór upustowy zbiornika paliwa, czujnik tlenu (wysoki/niski) Olej napędowy – przekaźnik układu klimatyzacji, przekaźnik wentylatora chłodzącego ( wysoki prędkość, niska prędkość), sonda lambda |
| WTRYSKIWACZ | 15A Benzyna – Wtryskiwacze nr 1-4, przekaźnik pompy paliwa, zawór sterujący olejem Olej napędowy – Elektryczny rozrusznik EGR, immobilizer, napęd VGT, czujnik położenia wału korbowego, przekaźnik świec żarowych, przekaźnik PTC HTR 1 |

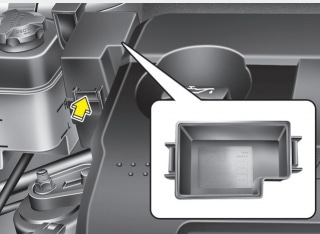

Dodatkowe pudełko
Instalowany w modelach z silnikiem Diesla.
Oto elementy odpowiedzialne za pracę silnika.
Przeznaczenie
| BLASK | 80A Świece żarowe, przekaźnik nagrzewnicy powietrza |
| PTC HTR 1 | Grzejnik 50A RTS 1 |
| PTC HTR 2 | Grzejnik 50A RTS 2 |
| PTC HTR 3 | Grzejnik 50A RTS 3 |
Sprawdź rozmieszczenie bezpieczników i przekaźników na podstawie własnych schematów z tyłu pokrywy ochronnej.
