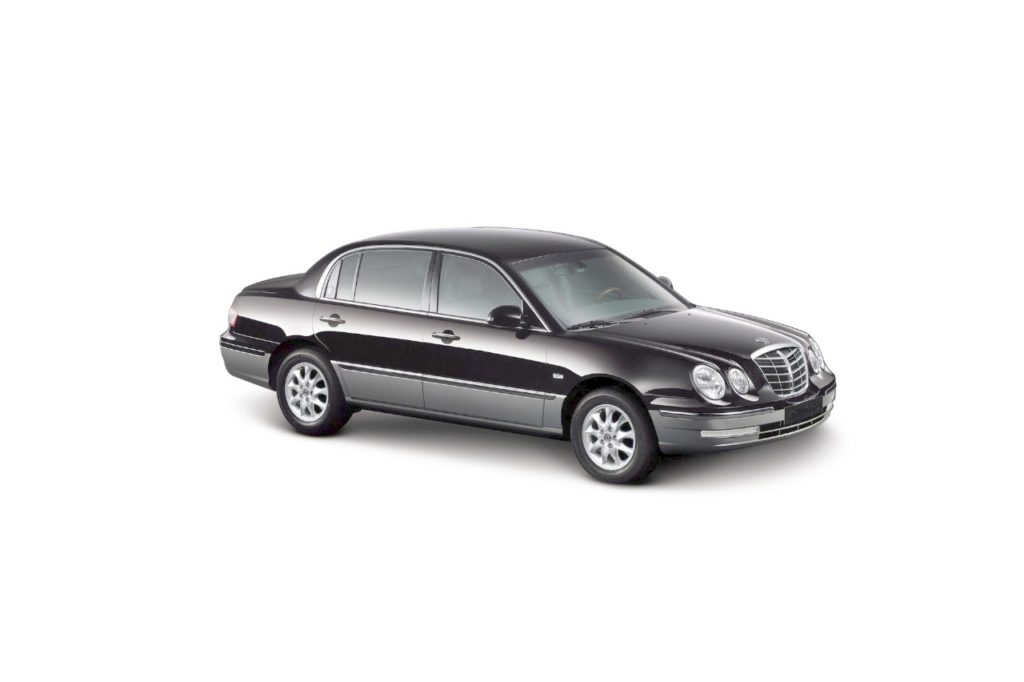

Kia Opirus to najwyższej klasy sedan produkowany w latach 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 i 2011 z silnikami benzynowymi o pojemności 3,5 i 3,8 litra. W tym czasie samochód został odnowiony. Znany również jako Kia Amanti . W tej publikacji pokażemy oznaczenie bezpieczników i przekaźników Kia Opirus wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie elementów w pudełkach może różnić się od pokazanego. Sprawdź przyporządkowanie względem schematu znajdującego się z tyłu osłony ochronnej.
Contents

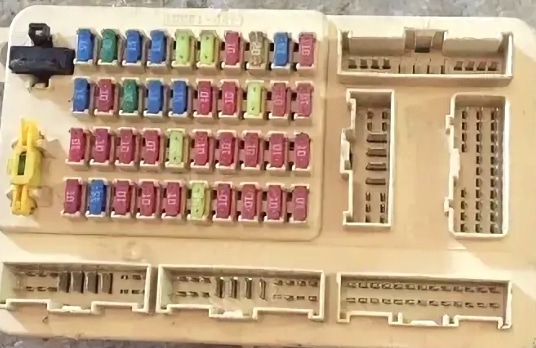

Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.
Zdjęcie

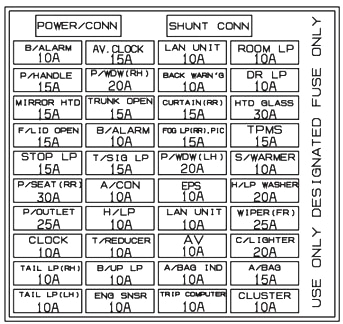

Schemat
Opis
| B/ALARM | Alarm 10A |
| TORBA | 15A Poduszki powietrzne |
| C/ LŻEJSZA | Zapalniczka 20A |
| SA / NAGRZEWNICA | 10A Podgrzewane siedzenia |
| PM / DW (RH) | 20A Okna (po prawej) |
| P/UCHWYT | Wspomaganie kierownicy 15A |
| Płyta T/SIG | 15A Lampka kierunkowskazu |
| SZKŁO HTD | 30A Podgrzewane lusterka |
| BAGAŻNIK OTWARTY | 15A Otwieranie pokrywy bagażnika |
| GRUPA | Blok 10A |
| A/TORBA IND | 10A Wskaźnik poduszki powietrznej |
| P/WYLOT | Gniazdo elektryczne 25A |
| I JEDNOSTKA | Urządzenie LAN 10A |
| ZASŁONA (RR) | Rolety elektryczne 15A (tył) |
| MGŁA LP(RR), RYS | 15A Światła przeciwmgielne (tył), dowód osobisty |
| F/POKRYWA OTWARTA | Wspomaganie kierownicy 15A |
| P/SEAT (RR) | 30A Siedzenie (tył) |
| B/ALARM | Alarm 10A |
| ZATRZYMAJ SIĘ | 15A Światło stopu |
| KOMPUTER PODRÓŻY | 10A Komputer podróżny |
| Płyta B/UP | 10A Światło wewnętrzne |
| Z | 10A System AB |
| H/LP | Reflektory 10A |
| A/CON | 10A Układ klimatyzacji |
| P / WDW (lewy) | 20A Podnośnik szyby (lewy) |
| OGON LP (PRAWY) | 10A Światło tylne (prawe) |
| POWRÓT OSTRZEŻENIE | 10A System ostrzegania o zbliżaniu się do przeszkody podczas cofania |
| DR.LP | Lampka otwierania drzwi 10A |
| LUSTRO HTD | Ogrzewanie lusterka wstecznego 15A |
| ANGIELSKI SNSR | 10A Czujnik układu sterowania skrzynią biegów |
| T/ REDUKTOR | 10A Odciążacz paska |
| ZEGAR | 10A Zegar |
| WYCIERACZKA (FR) | Wycieraczka 25A (przód) |
| EPS | 10A Elektroniczne wspomaganie kierownicy |
| OGON LP (LH) | 10A Światło tylne (lewe) |
| POKÓJ LP | Lampa pokojowa 10A |
| AV, ZEGAR | 15A System audio, zegar |
| I JEDNOSTKA | Urządzenie LAN 10A |
| TPMS | 15A |
| PODKŁADKA H/LP | 20A Spryskiwacz reflektorów |
| ZŁĄCZE ZWROTNE | Przełącz oświetlenie |
| MOC/POŁĄCZENIE | Przełącznik napięcia |
Bezpiecznik przedniej zapalniczki jest oznaczony jako C / LIGHTER, a bezpiecznik dodatkowego tylnego gniazda jest oznaczony jako P / OUTLET.

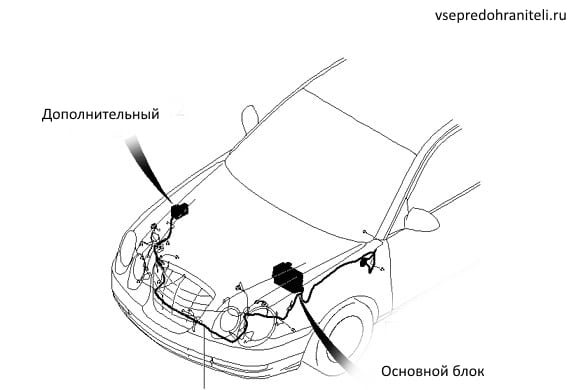

Komora silnika

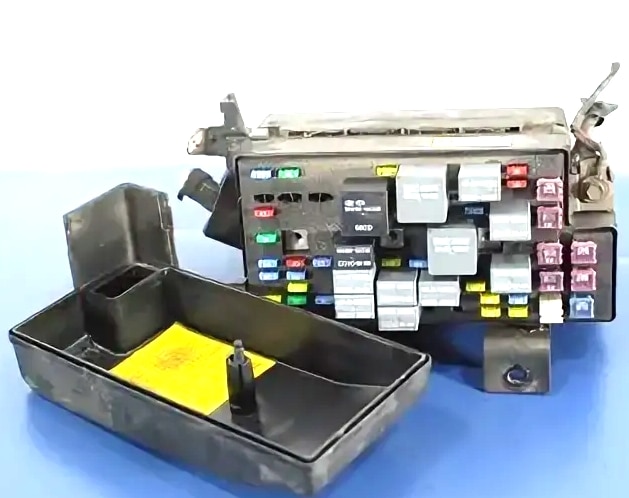

Główna skrzynka bezpieczników
Znajduje się w pobliżu lewego słupka.

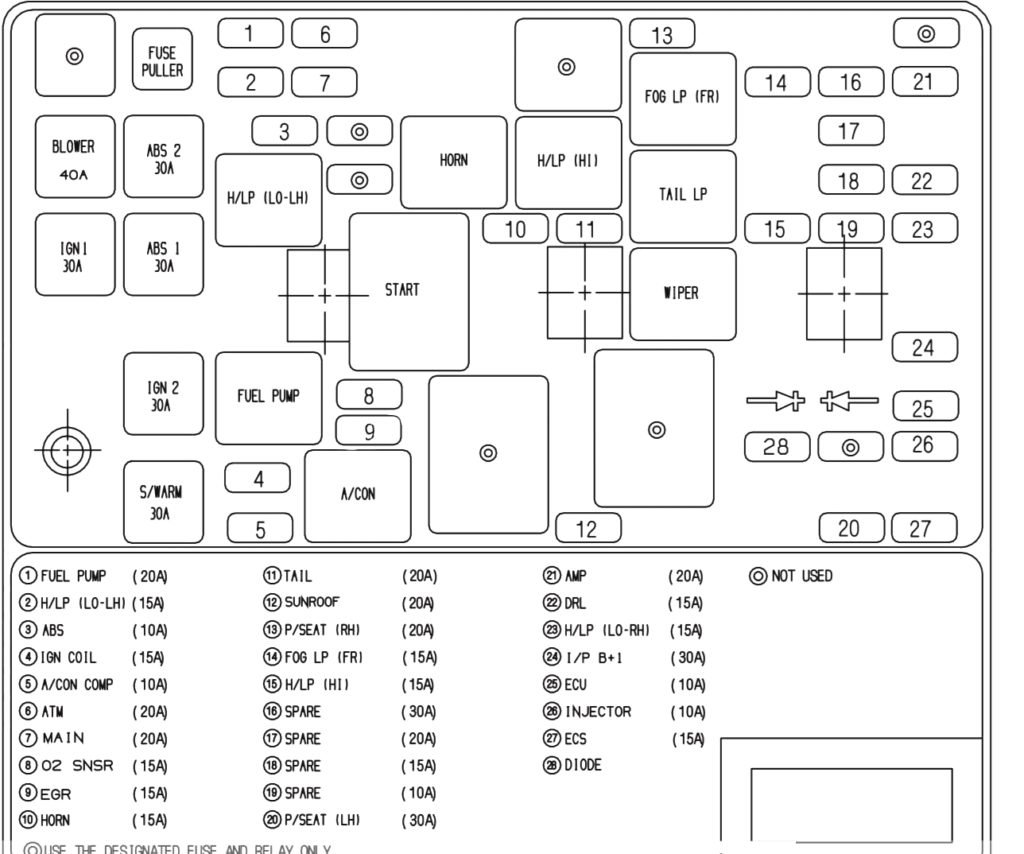

Schemat
Przeznaczenie
| 1 POMPA PALIWA | 20A Pompa paliwa |
| 2 H / LP (LO-LH) | Reflektory 15A (lewy dolny) |
| 3 ABS | 10A System zapobiegający blokowaniu |
| 4 CEWKA IGN | 15A Zapłon spiralny |
| 5 A / Z KOMP | 10A Sprężarka klimatyzacji |
| 6 bankomatów | 20A Przekaźnik urządzenia automatycznej skrzyni biegów |
| 7 GŁÓWNE | 20A Urządzenie sterujące silnikiem powtarzalnym |
| 8 02 SNSR | 15A Czujnik tlenu |
| 9 EGR | 15A Czujnik układu sterowania skrzynią biegów |
| 10 RÓG | Sygnał 15A |
| 11 OGON | 20A Światło tylne |
| 12 SZYB DACH | 20A Moduł szyberdachu |
| 13 osób na miejsce (prawe) | 20A Urządzenie siedzące (po prawej) |
| 14 MGŁA LP (FR) | 15A Światła przeciwmgielne (przód) |
| 15 H/LP (HI) | Reflektory 15A (odległe) |
| 16 ZAPASOWE | 30A Zapasowy bezpiecznik |
| 17 ZAPASOWE | 20A Zapasowy bezpiecznik |
| 18 ZAPASOWE | 15A Zapasowy bezpiecznik |
| 19 ZAPASOWE | 10A Zapasowy bezpiecznik |
| 20 osób na miejsce (lewe) | 30A Urządzenie siedzące (po lewej) |
| 21 AM | Wzmacniacz 20A |
| 22 DRL | Światła do jazdy dziennej 15A |
| 23 H / LP (LO-RH) | Reflektory 15A (światła mijania) |
| 24 1/PB+ | 30A Wszystkie instalacje elektryczne |
| 25 ECU | 10A Urządzenie sterujące silnikiem |
| 26 WTRYSKIWACZ | Wtryskiwacz 10A |
| 27 ECS | 15A Elektroniczne sterowanie zawieszeniem |
| 28 DIODA | Dioda |
| DMUCHACZ | Silnik wentylatora 40A |
| IGN 1 | 30A Przekaźnik zapłonu |
| ABS2 | 30A Układ przeciwblokujący |
| ABS 1 | 30A Układ przeciwblokujący |
| IGN 2 | 30A Wyłącznik zapłonu |
| RÓJ | 30A Ogrzewanie siedzenia |
| H / LP (LO-LH) | Przekaźnik reflektorów (światła mijania – lewy) |
| POMPA PALIWOWA | Przekaźnik pompy paliwa |
| KLAKSON | Przekaźnik sygnału |
| POCZĄTEK | Przekaźnik rozruchu silnika |
| A/CON | Rzepa klimatyzacyjna |
| H/LP (HI) | Przekaźnik reflektorów (światła drogowe – lewy) |
| MGŁA LP (FR) | Powtórzenia świateł przeciwmgielnych (przód) |
| OGON LP | Przekaźnik światła tylnego |
| WYCIERACZKA | Przekaźnik wycieraczek |
| WENTYLATOR A/CON-2 | Przekaźnik wentylatora klimatyzacji |
| WAT | Generator 60A, akumulator |
| WSZYSTKO | Generator 15A |
| CHŁODZENIE | 60A Wentylator chłodzący |

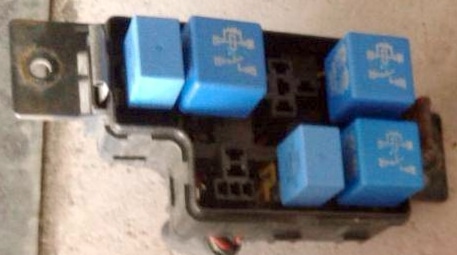

Dodatkowe pudełko
Są to głównie przekaźniki (przekaźniki kierunkowskazów, alarmów itp.), ich obecność i lokalizacja zależy od poziomu wyposażenia Twojej Kia Opirius.
