Kia Rio 4 generacje produkowane były w latach 2017, 2018, 2019, 2020, 2021, 2022. Opracowano odrębną grupę KIA Rio X-line ze zmiennymi prześwitem, ustawieniami ustawień zawieszenia i elementów konstrukcyjnych. W tym artykule przedstawiono informacje z opisem bezpieczników i przekaźników Kia Rio FB (4G) wraz ze schematami skrynek i ich lokalizacją. Podkreślmy bezpiecznik za zapalniczkę.
Aktualny schemat dla Twojego modelu wydrukowanego z tylnymi osłonami ochronnymi.
Generacja Kia Rio nie jest uzasadniona?
[ Opis Kia Rio 1 ]
[ Opis Kia Rio 2 ]
[ Opis Kia Rio 3 ]
Contents
Przedział pasażerski

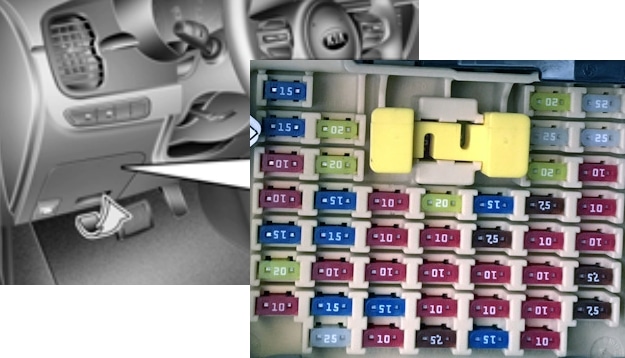

Znajduje się pod deską rozdzielczą po stronie kierowcy. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

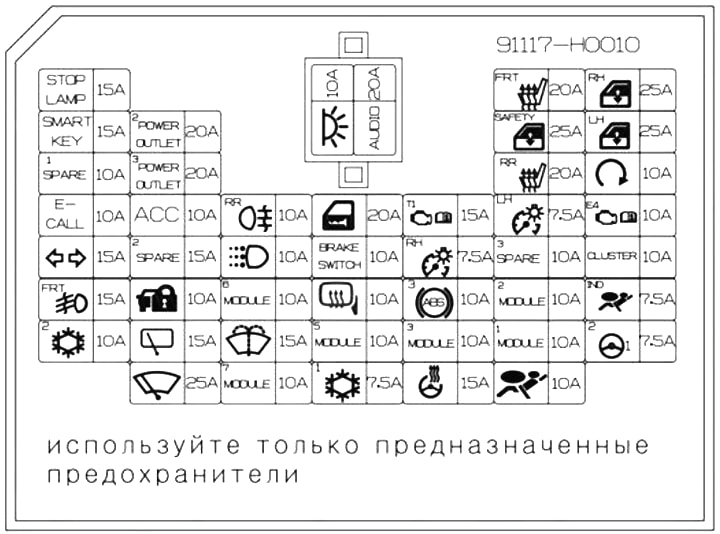

Schemat
Zadanie
| Światła hamowania | 15A Elektroniczny moduł świateł hamowania |
| Klucz elektroniczny | ECU klucza elektronicznego 15A |
| ZAPASOWE 1 | Rezerwa 10A |
| E-POŁĄCZENIE | 10A Jednostka wezwania pomocy |
| Kierunkowskaz | 15A Moduł sterujący nadwozia (BCM), moduł pasa bezpieczeństwa i oświetlenia (SLM) |
| Reflektor przedni | 15A Przekaźnik przednich świateł przeciwmgłowych |
| Klimatyzator 2 | 10A Moduł sterujący klimatyzacją |
| Gniazdo zasilania 2 | 20A Gniazdo zasilania nr 1, Zapalniczka samochodowa |
| Gniazdo zasilania 3 | 20A Gniazdo zasilania nr 2, Zapalniczka samochodowa |
| TYŁEK | 10A Przekaźnik gniazda zasilania, skrzynka połączeń alarmowych, jednostka główna AV z nawigacją, systemem audio, moduł sterujący nadwozia (BCM), moduł pasa bezpieczeństwa i oświetlenia (SLM), włącznik zasilania zewnętrznego lusterka wstecznego, klucz elektroniczny ECU |
| ZAPASOWE 1 | Rezerwa 15A |
| Immobelizer | 10A Zespół immobilizera |
| Środek do czyszczenia tylnej szyby | 15A Silnik wycieraczki tylnej, przekaźnik tylnej wycieraczki, przełącznik wielofunkcyjny |
| Środek do czyszczenia szyb przednich | 25A Silnik wycieraczek przednich, przełącznik wielofunkcyjny, skrzynka przyłączeniowa komory silnika (przekaźnik wycieraczek 1) |
| Lampa tylna | 10A Przekaźnik tylnych świateł przeciwmgłowych |
| DRL | Przekaźnik świateł do jazdy dziennej 10A (DRL) |
| Moduł 6 | 10A Moduł ogrzewania siedzenia kierowcy/pasażera, moduł ogrzewania lewego/prawego tylnego siedzenia, przekaźnik podnośnika szyby, podgrzewacz dyszy szyby spryskiwacza, przekaźnik ogrzewania prawej/lewej szyby przedniej |
| Pralka | Przełącznik wielofunkcyjny 15A |
| Moduł 7 | 10A Jednostka sterująca wyposażeniem nadwozia (BCM) |
| Plafon | Lampka oświetlenia bagażnika 10 A (5DR), lampa bagażnika (4DR), moduł sterujący klimatyzacją, zestaw wskaźników, lampa lokalna, środkowe oświetlenie dodatkowe, moduł sterujący nadwozia (BCM), moduł pasa bezpieczeństwa i oświetlenia (SLM), złącze linii danych, lampa sufitowa przekaźnik |
| Audio | 20A System audio, radioodtwarzacz audiowizualny z nawigacją |
| Zamykanie drzwi | 20A Przekaźnik blokady/odblokowania drzwi, przekaźnik odblokowania tylnej klapy |
| Przełącznik hamulca | 10A Przekaźnik blokowania/odblokowania drzwi, przekaźnik odblokowania tylnej klapy |
| Podgrzewane lustra | 10A Zewnętrzne lusterko wsteczne, strona kierowcy/pasażera z przodu, sterownik klimatyzacji |
| Moduł 5 | 10A Moduł sterujący nadwozia (BCM), moduł pasów bezpieczeństwa i oświetlenia (SLM), sterownik kluczyka elektronicznego |
| Klimatyzator 1 | Moduł sterujący klimatyzacji, skrzynka przyłączeniowa komory silnika (przekaźnik wentylatora klimatyzacji) |
| Silnik T1 | 15A przełączniki zasięgu, umiejscowienie zmiany biegów automatycznych, skrzyni biegów, włączników świateł, zapłonniowa komory silnika (bezpiecznik – światło cofania) |
| Tył prawy | 7,5A Reflektor prawy, światła do jazdy dziennej prawe (DRL), ILL (+), lampa tylna prawa (wejście/wyjście) |
| ABS 3 | 10A Moduł elektroniczny kontroli stabilności (ESC). |
| Moduł 3 | 10A jednostka sterująca wyposażeniem (BCM), uruchamiana na przednim panelu |
| Podgrzewana kierownica | 15A Cewka grzewcza kierownicy |
| Podgrzewane przednie siedzenie FRT | 20A Moduł ogrzewania opracowany przez/pasażera |
| Lewy elektryczny elektryczny | 25A Zablokuj elektryczny podnośnik drzwiowy, który odłącza się przed przyciśnięciem |
| Ogrzewane tylne siedzenie RR | 20A Moduł ogrzewania dodatkowego, lewa/prawa strona |
| Klapa tylna lewa | 7,5A Lewy reflektor, lewe światła do jazdy dziennej (DRL), lewe/prawe oświetlenie tablicy rejestracyjnej, lewa tylna lampa zespolona (wejście/wyjście) |
| Zapasowe 3 | Rezerwy 10A |
| Rozdział 2 | 10A Moduł ogrzewania siedzenia kierowcy/pasażera, cewka kierownicy, moduł ogrzewania tylnych siedzeń lewy/prawy, moduł wezwania pomocy, system audio, jednostka główna AV z nawigacją, wskaźnik położenia dźwigni selektora automatycznej skrzyni biegów, napęd regulacji pochylenia reflektora lewego/prawego, klimatyzacja moduł sterujący, zestaw wskaźników |
| Moduł 1 | 10A Moduł sterujący nadwozia (BCM), moduł pasa bezpieczeństwa i oświetlenia (SLM) |
| Poduszki powietrzne | 10A Moduł sterujący nadwozia (BCM), moduł pasa bezpieczeństwa i oświetlenia (SLM) |
| Prawy podnośnik szyby RH | 25A Główny wyłącznik podnośników szyb, wyłącznik podnośników szyb po stronie pasażera |
| Lewy podnośnik szyby LH | 25A Główny wyłącznik elektrycznych szyb |
| Początek | 10A Z immobilizerem i kluczykiem elektronicznym ECM (moduł sterujący silnika) / PCM (połączony moduł sterujący silnika i skrzyni biegów), skrzynka przyłączowa komory silnika (przekaźnik rozrusznika). Z immobilizerem i kluczykiem elektronicznym: przełącznik zakresu skrzyni biegów |
| ECU 4 | 10A ECM (moduł sterujący silnika) / PCM (połączony moduł sterujący silnika i skrzyni biegów), klucz elektroniczny ECU, moduł immobilizera |
| Grupa | 10A Zestaw wskaźników |
| PODUSZKA POWIETRZNA IND | 7,5A Wskaźnik poduszki powietrznej i zestawu wskaźników |
| MDPS 2 | Elektrowspomaganie układu kierowniczego (MDPS) 7,5 A |
Za zapalniczkę odpowiadają bezpieczniki oznaczone jako Power Outlet 20A.
Z tyłu skrzynki można przymocować osobne, nieusuwalne przekaźniki: przekaźnik alarmu, przekaźnik podnośnika szyb, przekaźnik centralnego zamka itp.
Komora silnika
Pod maską mogą znajdować się 2 skrzynki z bezpiecznikami i przekaźnikami.
Główna skrzynka bezpieczników
Znajduje się po lewej stronie komory silnika.

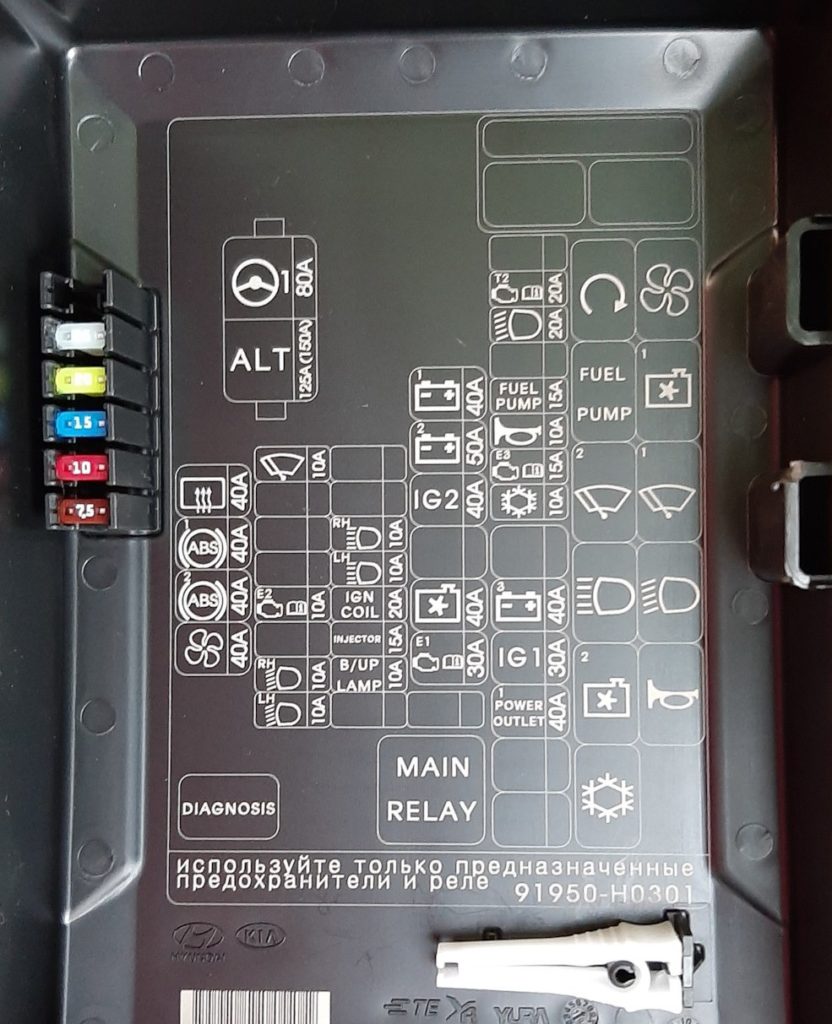

Zdjęcie

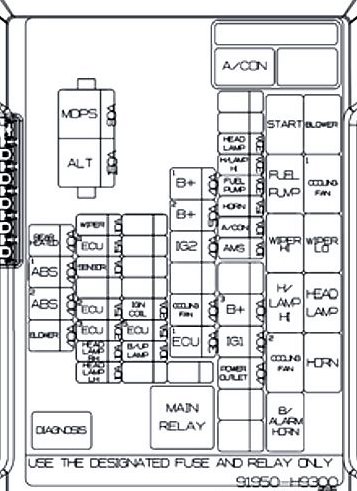

Schemat
Przeznaczenie
| MDPS | Jednostka MDPS (wspomaganie kierownicy napędzana silnikiem) 80A |
| ALT | Bezpiecznik 150 A – ABS1, BAS2, DMUCHAWA, OGRZEWANIE TYLNE |
| OGRZEWANIE TYŁU | Blok przyłączeniowy tablicy rozdzielczej 40A (przekaźnik tylnego odmgławiacza) |
| ABS1 | Moduł 40A ESC (elektroniczna kontrola stabilności), uniwersalne złącze kontrolne |
| ABS2 | Moduł 40A ESC (elektroniczna kontrola stabilności). |
| DMUCHACZ | Przekaźnik dmuchawy 40A |
| WYCIERACZKA | Silnik wycieraczek przednich 10 A, przełącznik wielofunkcyjny, przekaźnik niskiego poziomu wycieraczek |
| ECU4 | 15A ECM (moduł sterujący silnika)/PCM (moduł sterujący zespołem napędowym) |
| CZUJNIK | 10A Zawór sterujący olejem nr 1/#2, przekaźnik wentylatora chłodzącego 1/2, czujnik tlenu (w górę), czujnik tlenu (w dół), elektromagnetyczny zawór o zmiennym wlocie, przekaźnik klimatyzatora, elektromagnetyczny zawór sterujący oczyszczaniem, zawór zamykający kanistra |
| ECU2 | 15A ECM (moduł sterujący silnika)/PCM (moduł sterujący zespołem napędowym) |
| ECU3 | 20A ECM (moduł sterujący silnika)/PCM (moduł sterujący zespołem napędowym) |
| LAMPA GŁÓWNA PRAWA | Lampa czołowa 10A, prawa strona uchwytu |
| LAMPA GŁÓWNA lewa | Lampa czołowa 10A, lewa strona uchwytu |
| CEWKA IGN | 20A Cewka zapłonowa nr 1 ~ nr 4, skraplacz |
| ECU5 | 15 A ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), przekaźnik pompy paliwa |
| LAMPA B/UP | Przełącznik lampy cofania 10A |
| B+1 | Blok przyłączeniowy tablicy rozdzielczej 40 A (bezpiecznik – DRL2, PRZEDNIE ŚWIATŁO PRZECIWMGIELNE, LAMPA STOP, MODUŁ 6, złącze zasilania (AUDIO, LAMPA POKOJOWA)) |
| B+2 | Blok połączeniowy tablicy rozdzielczej 50 A (bezpiecznik – IMMO, SMART KEY, PRZEŁĄCZNIK HAMULCA, P/OKNO BEZPIECZEŃSTWA, S/OGRZEWANIE, DACH SZYBSZY, Przekaźnik podnośnika szyby) |
| IG2 | Wyłącznik zapłonu 40A, przekaźnik IG2, przekaźnik rozruchu |
| WENTYLATOR CHŁODZĄCY | Przekaźnik 1/2 wentylatora chłodzącego 40A |
| ECU1 | Bezpiecznik 30A – ECU3, ECU4, przekaźnik główny |
| LAMPA GŁÓWNA | Przekaźnik reflektora 20A |
| H/LAMPA WYSOKA | 20A Z CANADA DRL: SLM (moduł pasa bezpieczeństwa i oświetlenia) lub BCM (moduł kontroli nadwozia) |
| Bez CANADA DRL: Przekaźnik HI reflektora głównego | |
| POMPA PALIWOWA | Przekaźnik pompy paliwa 20A |
| KLAKSON | Przekaźnik klaksonu 1A/przekaźnik alarmu antytywłamaniowego |
| klimatyzacja | Przekaźnik klimatyzatora 10A |
| AMS | Czujnik przeciążenia 10A |
| B+3 | Blok wyłącznikowy rozdzielczej 40A (bezpiecznik – LAMPA T/SYGNAŁOWA, ZAMEK DRZWI, przekaźniki lamp elektrycznych) |
| IG1 | Wyłącznik zapłonu 40A, przekaźnik IG1, przekaźnik ACC |
| GNIAZDO ZASILANIA | Blok sterujący rozdzielczej 40 A (przekaźnik gniazdowy) |
Przekaźnik
- Główny
- Początek
- Pompa paliwowa
- Wycieraczka HI
- H/Lampa HI
- Wentylator obciążający 2
- B/Róg alarmowy
- Dmuchacz
- Wentylator obciążający 1
- Wycieraczka LO
- Lampa czołowa
- Klaksona
- klimatyzacja
Dodatkowe pudełko

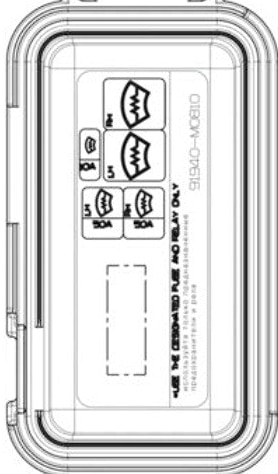

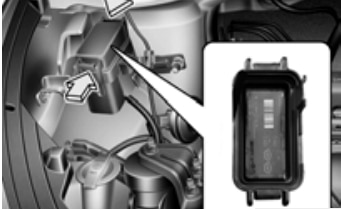

Schemat
powinien być bezpieczniki i przekaźniki odpowiedzialne za ogrzewanie.
Oddzielny bezpiecznik mocy w postaci wkładki topikowej jest podłączony do dodatniego bieguna.
Na naszych kanałach YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
To wszystko, a jeśli coś dodania do materiału, napisz w komentarzach.
