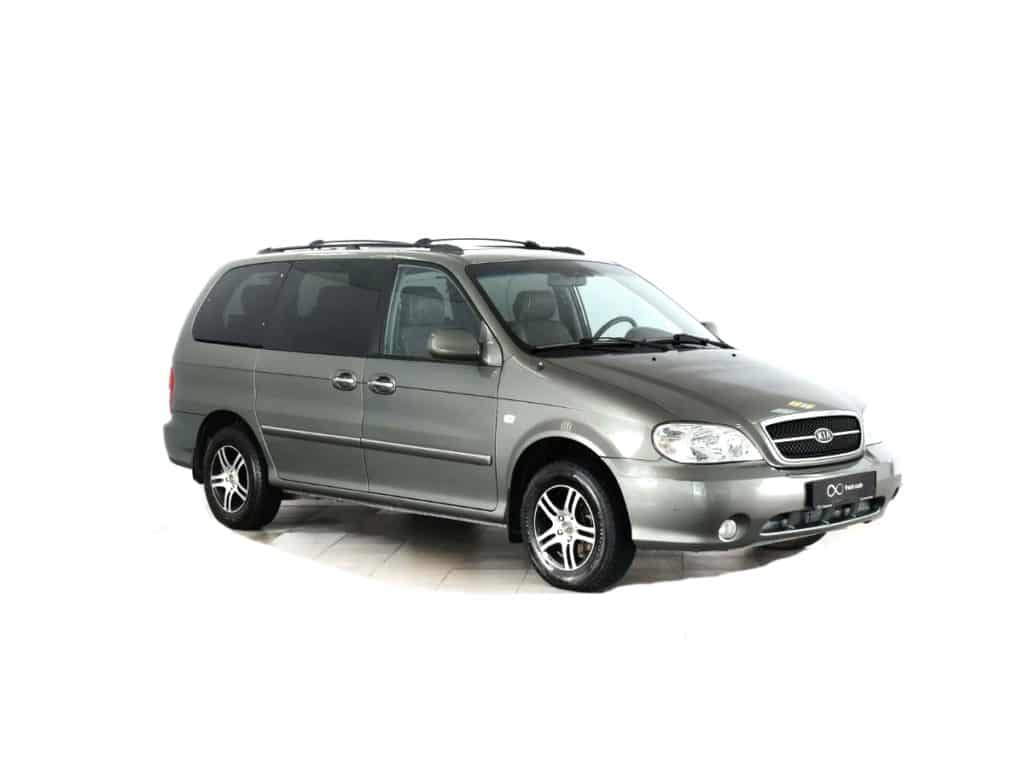

Minivan Kia Carnival produkowany jest od 1998 roku do chwili obecnej w trzech generacjach i dostarczany na całym świecie. Znana również jako Kia Sedona. W naszym materiale znajdziesz oznaczenia bezpieczników i przekaźników Kia Sedona wraz ze schematami skrzynek i ich lokalizacją dla samochodów wyprodukowanych w latach 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006. Osobno zwracamy uwagę na bezpiecznik zapalniczki samochodowej.
Przeznaczenie elementów znajdujących się w pudłach może różnić się od prezentowanego i zależy od roku produkcji oraz kraju dostawy. Sprawdź opis ze schematami znajdującymi się z tyłu osłony ochronnej.
Przedział pasażerski
Znajduje się pod panelem, po lewej stronie, przy słupku za osłoną zabezpieczającą.

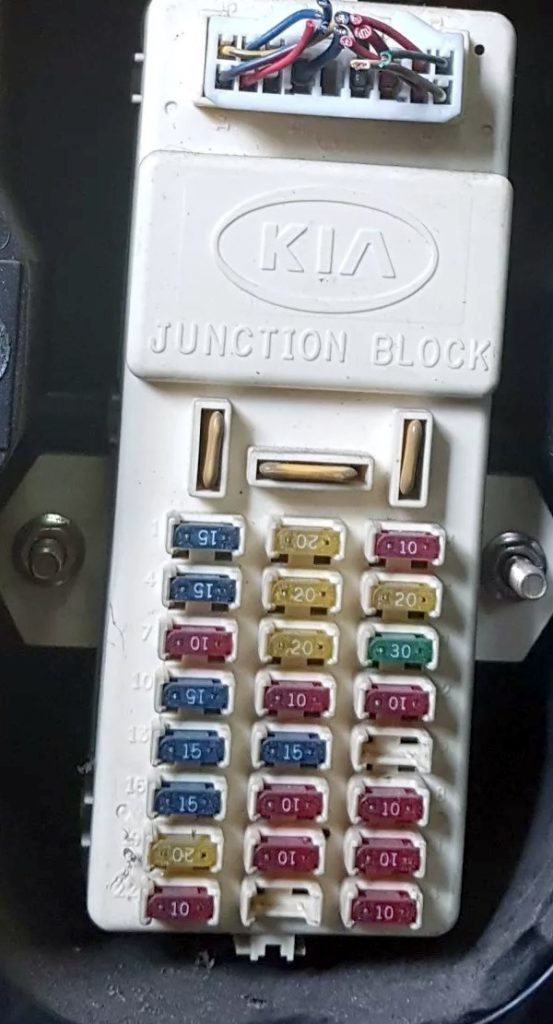

Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | 15A Ogrzewana przednia szyba |
| 2 | Alarm 15A |
| 3 | Złącze diagnostyczne 10A (DLC) |
| 4 | rezerwa |
| 5 | 15A Światła przeciwmgielne |
| 6 | 10A Lampa wewnętrzna |
| 7 | Światło stopu 20A |
| 8 | 10A Komputer pokładowy, światła hamowania, zestaw wskaźników, silnik klimatyzacji / dmuchawy nagrzewnicy (przód), skrzynia biegów ECM, ECM, system oświetlenia dziennego, wielofunkcyjna jednostka sterująca |
| 9 | Właz 20A |
| 10 | 20A Złącze wyposażenia dodatkowego (przód) |
| 11 | 20A Wycieraczki i spryskiwacze (przód), reflektor, silnik dmuchawy klimatyzacji/nagrzewnicy (przód), odmrażacz |
| 12 | 10A Wycieraczka/spryskiwacz tylnej szyby, szyberdach, komputer pokładowy, wielofunkcyjna jednostka sterująca, klimatyzacja/ogrzewanie |
| 13 | Transmisja 15A |
| 14 | rezerwa |
| 15 | 10A Kierunkowskazy/światła awaryjne |
| 16 | rezerwa |
| 17 | 10A Układ rozruchowy, elektroniczny moduł sterujący silnika (ECM), elektroniczna jednostka sterująca skrzyni biegów (TCM) |
| 20 | Zapalniczka 20A |
| 19 | Złącze zasilania pomocniczego 30 A (tył) |
| 20 | 10A Elektryczne lusterka zewnętrzne, zapalniczka, gniazdo akcesoriów, zegar, zdalny zamek centralny, system audio |
| 21 | rezerwa |
| 22 | rezerwa |
| 23 | Elektroniczna jednostka sterująca 10A SRS |
| 24 | 10A ECM, czujnik prędkości pojazdu, złącze diagnostyczne, układ ABS, zestaw wskaźników, elektroniczna jednostka sterująca skrzynią biegów |
Za zapalniczkę odpowiada bezpiecznik nr 18, 20A.
Komora silnika
Znajduje się po lewej stronie, obok akumulatora.

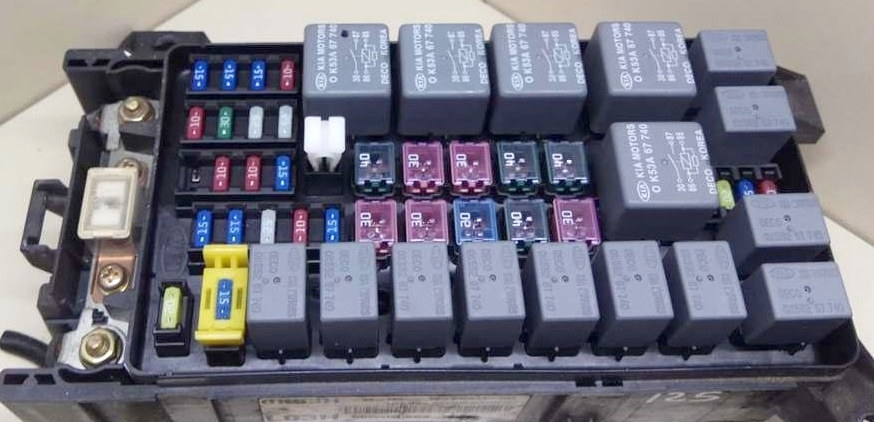

Zdjęcie

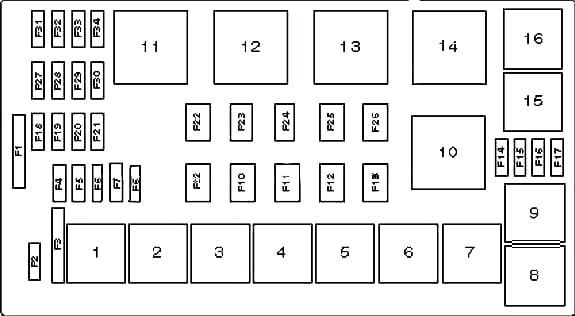

Schemat
Przeznaczenie
| F1 | Generator 120A |
| F2 | Brzęczyk 15A |
| F3 | 15A System audio |
| F4 | Reflektory świateł drogowych 15A |
| F5 | Reflektory świateł mijania 15A |
| F6 | 15/25A Ogrzewana tylna szyba |
| F7 | 10A Jednostka sterująca klimatyzacją/nagrzewnicą, elektroniczna jednostka sterująca skrzynią biegów |
| F8 | 15A Tylne światło przeciwmgłowe |
| F9 | 30A Układ rozruchowy |
| F10 | 30A Układ przeciwblokujący (ABS) |
| F11 | 20A Układ klimatyzacji |
| F12 | 30A Silnik wentylatora chłodzącego |
| F13 | 30A Wyłącznik zapłonu |
| F14 | 30A Zapasowe |
| F15 | 20A Zapasowe |
| F 16 | 15A Zapasowe |
| F17 | 10A Zapasowe |
| F18 | 30A Układ przeciwblokujący (ABS) |
| F19 | 10A Lampka oświetlenia wyłącznika zapłonu |
| F20 | 10A Oświetlenie tablicy rejestracyjnej, tylne |
| F21 | 15A Przekaźnik pompy paliwa |
| F22 | Zapalniczka 40A |
| F23 | 30A Układ klimatyzacji (tylna nagrzewnica) |
| F24 | 30A Przekaźnik silnika dmuchawy nagrzewnicy (przód) |
| F25 | Złącze zasilania akcesoriów 40A |
| F26 | Elektryczny fotel pasażera 40A |
| F27 | 10/15 A Elektroniczny moduł sterujący silnika (ECM), przekaźnik układu sterowania silnikiem |
| F28 | – |
| F29 | 25A Szyba podnoszona elektrycznie, lewa |
| F30 | 25A Szyba podnoszona elektrycznie, prawa |
| F31 | 15A Elektroniczna jednostka sterująca silnikiem |
| F32 | 15A Elektroniczna jednostka sterująca silnikiem |
| F33 | 15A Elektroniczna jednostka sterująca silnikiem |
| F34 | 10A Silnik dmuchawy modułu sterującego |
Opis przekaźnika
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik świateł przeciwmgłowych
- Przekaźnik tylnej klapy
- Przekaźnik świateł drogowych reflektorów
- Przekaźnik świateł mijania reflektorów
- Przekaźnik klaksonu
- Przekaźnik pompy paliwa
- Przekaźnik silnika wentylatora chłodzącego (niska prędkość)
- Przekaźnik klimatyzatora
- Przekaźnik silnika wentylatora chłodzącego (wysoka prędkość)
- Przekaźnik rozrusznika
- Przekaźnik sterujący silnikiem
- Przekaźnik silnika dmuchawy nagrzewnicy (przód)
- Przekaźnik okna elektrycznego
- Przekaźnik silnika wentylatora skraplacza klimatyzacji
- Całkowicie otwarty przekaźnik położenia przepustnicy
