Kia Soul 1 generacji była produkowana w latach 2008, 2009, 2010, 2011, 2012 i 2013 zarówno z silnikami wysokoprężnymi, jak i benzynowymi . W tym czasie, czyli pod koniec 2011 roku, model ten przeszedł aktualizację, która wpłynęła zarówno na wygląd, jak i unowocześnienie techniczne. W naszym artykule znajdziesz informacje dotyczące opisy bezpieczników i przekaźników Kia Soul 1 generacji wraz ze schematami skrzynek, lokalizacją i zdjęciami ich wykonania.
Konstrukcja pudełek zależy od roku produkcji i poziomu wyposażenia Kia Soul 1. Sprawdź opis ze swoimi schematami na odwrocie okładki.
Contents
Przedział pasażerski

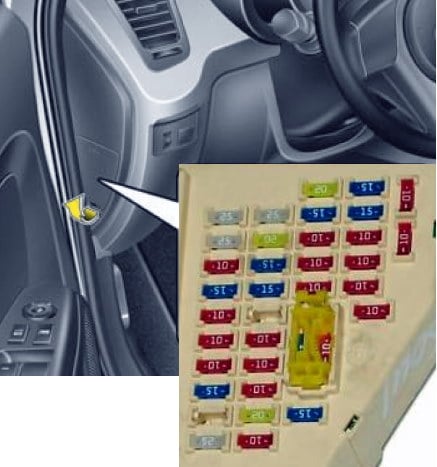

Znajduje się na końcu deski rozdzielczej, za osłoną ochronną.

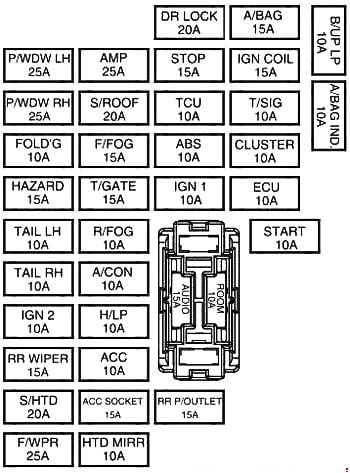

Schemat
Opis
| P/WDW LH | 25A Wyłącznik główny elektrycznych podnośników szyb, wyłącznik elektrycznych podnośników szyb, tylne lewe drzwi |
| P/WDW RH | 25A Wyłącznik główny szyby elektrycznej wind, wyłącznik szyby elektrycznej podnośnika drzwi tylnych prawych, wyłącznik szyby elektrycznej drzwi pasażera |
| PDM 2 | 10A Przełącznik Start/Stop, PDM, uchwyt na brelok |
| FOLD’G | 10A Złącze danych, włącznik zasilania lusterek zewnętrznych |
| ZARYZYKOWAĆ | 15A Przekaźnik zagrożeń, przerwanie kierunkowskazu jednym dotknięciem, wyłącznik zagrożeń |
| OGON LEWY | 10A Oświetlenie tablicy rejestracyjnej, tylna lewa lampa zespolona, lewy przedni reflektor |
| OGON PRAWY | 10A Tylna lampa zespolona prawa, prawy reflektor, oświetlenie |
| IG 2 | 10A BCM, przełącznik regulacji zasięgu reflektorów, siłownik regulacji zasięgu reflektorów lewy/prawy, sterownik otwieranego dachu |
| WYCIERACZKA RR | 15A Skrzynka przyłączeniowa tablicy rozdzielczej (przekaźnik wycieraczki tylnej), przełącznik wielofunkcyjny, silnik wycieraczki tylnej |
| F/WPR | 25A Elektryczny silnik wycieraczek przednich, przełącznik wielofunkcyjny, skrzynka bezpieczników i przekaźnik M/O (przekaźnik 10) |
| AMP | 25 A Z ISG: Przetwornica niskiego napięcia DC na DC ISG (wzmacniacz) Bez ISG: wzmacniacz |
| S/DACH | 20A Jednostka sterująca klapą górną |
| F/MGŁA | 15A Przekaźnik przednich świateł przeciwmgłowych |
| T/BRAMA | 15A Przekaźnik pokrywy bagażnika, gniazdo diagnostyczne |
| R / MGŁA | 10A Przekaźnik tylnych świateł przeciwmgłowych |
| A/CON | 10A Jednostka sterująca klimatyzacją, przekaźnik komory silnika i skrzynka bezpieczników (przekaźnik 1, przekaźnik 5, przekaźnik 6), przekaźnik DSL i skrzynka bezpieczników (przekaźnik PTK2, przekaźnik PTK3) |
| H/LP | 10A PDM (przekaźnik świateł mijania) |
| TYŁEK | 10A PDM, system audio, wzmacniacz, niskonapięciowy DC na DC ISG (audio/wzmacniacz), moduł oświetlenia dekoracyjnego, BCM, sterownik kluczyka elektronicznego, elektryczny włącznik lusterek zewnętrznych |
| GNIAZDO AKC | 15A Gniazdo zasilania z przodu, zapalniczka |
| HTD MIRR | ECM / PCM, silnik lusterka zasilania kierowcy / pasażera, moduł sterujący klimatyzacji |
| DR BLOK | Przekaźnik zamka drzwi, przekaźnik odblokowania drzwi, przekaźnik podwójnej blokady |
| ZATRZYMYWAĆ SIĘ | 15A Włącznik świateł stop, przekaźnik świateł stop, przekaźnik komory silnika i skrzynka bezpieczników (przekaźnik 8, wielofunkcyjne gniazdo diagnostyczne) |
| TCU | 10A Czujnik prędkości pojazdu (ręczna skrzynia biegów), przełącznik zakresu skrzyni biegów (automatyczna skrzynia biegów), ALE (G4FC / G4FD), wskaźnik dźwigni ATM |
| SEKCJA | Przełącznik ESP 10A, czujnik kąta skrętu, sterownik ABS/ESP, wielofunkcyjne gniazdo diagnostyczne |
| IG 1 | Przekaźnik komory silnika 10A i skrzynka bezpieczników (przekaźnik 8, przekaźnik 9), włącznik świateł hamowania, falownik pompy olejowej, skrzynka asystenta parkowania, podgrzewacz przedniego lewego/prawego siedzenia, niskonapięciowy DC na DC ISG (audio/wzmacniacz), przedni lewy/prawy wyłącznik ogrzewania siedzenia, urządzenie przypominające o zapięciu pasów bezpieczeństwa, lusterko elektrochromowe, kontrolka SBR, brzęczyk asystenta parkowania tyłem, przełącznik ISG, monitor ciśnienia w oponach |
| RR P/WYLOT | 15A Tylne gniazdo zasilania, zapalniczka |
| TORBA | 15A Jednostka sterująca SRS, kontrolka poduszki powietrznej pasażera |
| CEWKA IGN | 15A G4FC / G4FD: Cewka zapłonowa nr 1 ~ 4, kondensator |
| T/SYG | Przełącznik zagrożenia 10A, przełącznik wielofunkcyjny |
| GRUPA | 10A BCM, jednostka sterująca klimatyzacją, PDM, jednostka sterująca kluczykiem elektronicznym, zestaw wskaźników |
| ECU | 10A ECM/PCM, czujnik przepływu powietrza, skrzynka bezpieczników/przekaźników pod maską (przekaźnik 2), czujnik ostrzegawczy filtra paliwa |
| POCZĄTEK | 10A PDM, przełącznik zakresu skrzyni biegów, wyłącznik stacyjki, ECM/PCM |
| Płyta B/UP | 10A Włącznik świateł cofania |
| A/TORBA IND | 10A Zestaw wskaźników (wskaźniki) |
| AUDIO | Odbiornik 15A HF, z ISG: Przetwornica niskiego napięcia DC/DC System ISG (system audio), bez ISG: System audio |
| POKÓJ | 10A BCM, włącznik zapłonu i drzwi, zestaw wskaźników, moduł monitorowania ciśnienia w oponach, sterownik klimatyzacji, lampka osłony przeciwsłonecznej, światło środkowe, światło kierunkowe, włącznik zasilania lusterka zewnętrznego, oświetlenie bagażnika |
Bezpiecznik przedniej zapalniczki jest oznaczony jako ACC SOCKET, a bezpiecznik tylny to RR P / OUTLET.
Za skrzynką bezpieczników, pod panelem, zamontowany jest oddzielny moduł przekaźnikowy modułu dystrybucji zasilania, który odpowiada za przycisk Start/Stop i jego podświetlenie.
Komora silnika
Główne pudełko

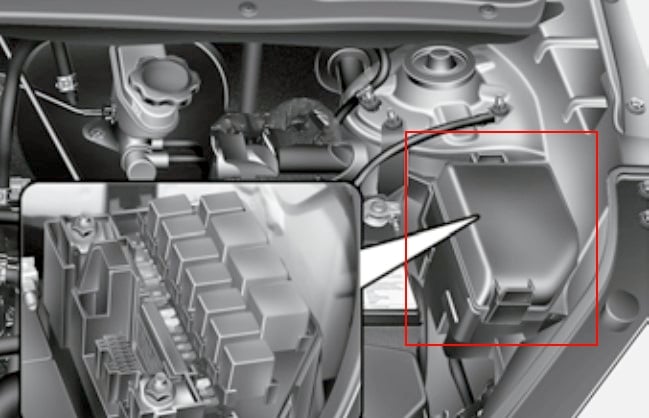

Znajduje się po lewej stronie komory silnika, obok akumulatora.
Typ 1

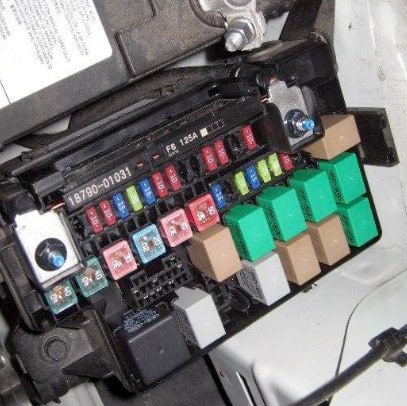

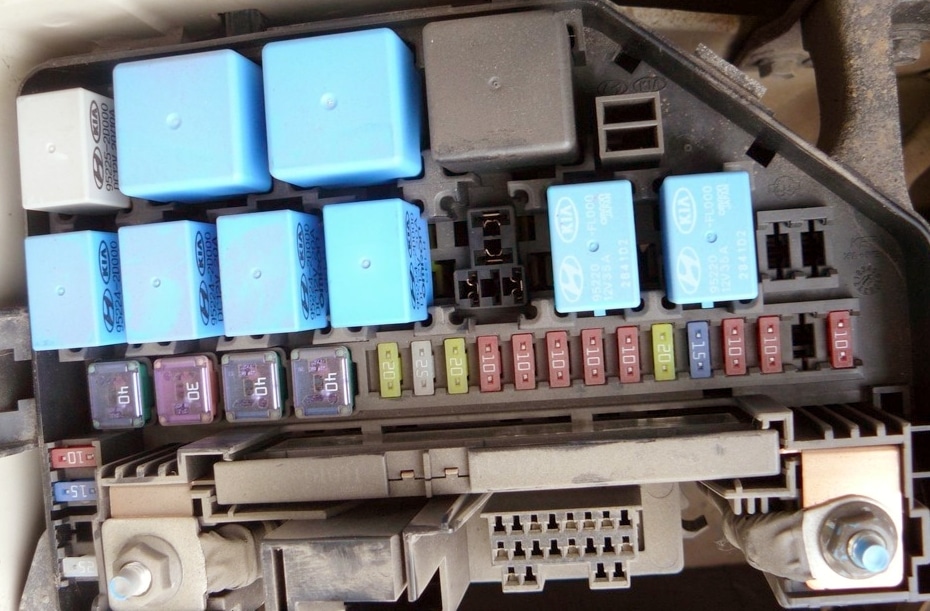

Zdjęcie poglądowe

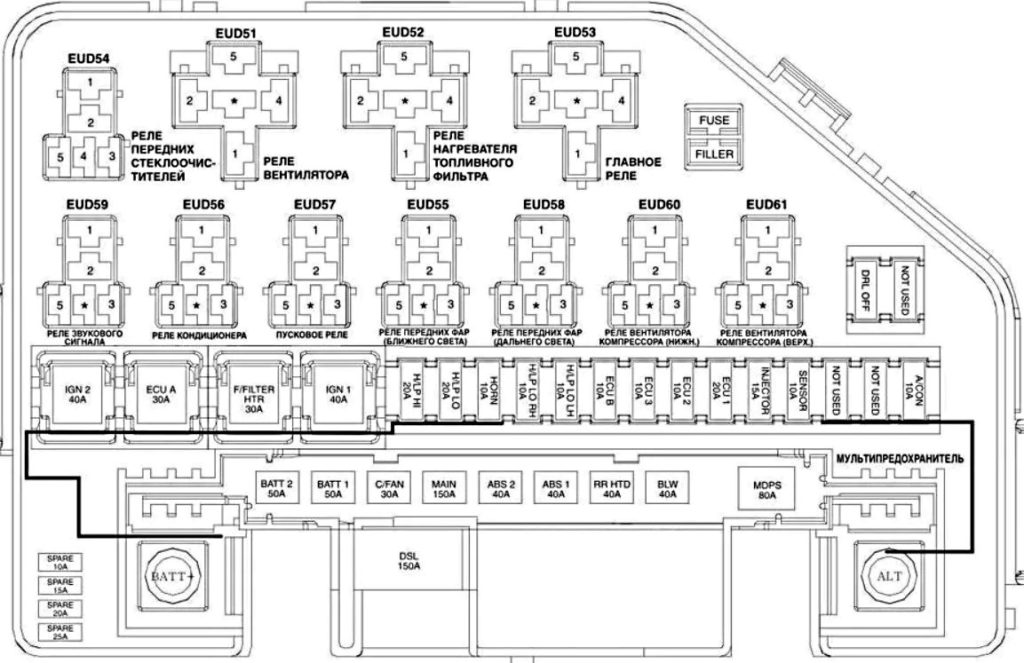

Schemat
Przeznaczenie
| WAT 2 | 50A Skrzynka przyłączeniowa l/P (przekaźnik – tylne światła, bezpieczniki -TAIL LH 10A.TAIL RH 10A, S/ROOF 20A, AMP 25A, DR LOCK 20A, STOP 15A, T/GATE 15A, F/FOG 15A, R/FOG 10A , złącza zasilania – POKÓJ 10A, AUDIO 15A) |
| WAT 1 | 50A Puszka przyłączeniowa l/P (przekaźnik – serwo szklane, bezpieczniki – P/WDW LH 25A, P/WDW RH 25A, FOLD’G 10A, HAZARD 15A) |
| C/WENTYLATOR | 30A Przekaźnik wentylatora sprężarki (górny), przekaźnik wentylatora sprężarki (dolny) |
| GŁÓWNY | Alternator 150A, bezpieczniki (ABS 2 40A, ABS 1 40A, RR NTO 40A, BLW 40A, MDPS 80A, A/CON 10A, DSL 150A) |
| ABS2 | Moduł sterujący ABS 40A, moduł sterujący ESP |
| ABS 1 | Moduł sterujący ABS 40A, moduł sterujący ESP |
| RRHTD | Skrzynka przyłączeniowa I/P 40A (przekaźnik odmgławiacza tylnej szyby) |
| BLW | Przekaźnik wentylatora 40A |
| MDPS | Moduł sterujący EPS 80A |
| DSL | Przekaźnik i skrzynka bezpieczników DSL 150A (GLOW 80A, РТС 1 50А, РТС 2 50А, РТС 3 50А) |
| IGN 2 | 40A Stacyjka, przekaźnik rozruchowy |
| ECU A | 30A Przekaźnik główny, ECU B10A |
| F/POMPA | 20A G4FC: Przekaźnik pompy paliwa |
| F/FILTR HTR | 30A D4FB: Przekaźnik podgrzewacza filtra paliwa |
| IGN 1 | 40A Wyłącznik zapłonu |
| H/LPHI | 20A Przekaźnik reflektorów (światła drogowe) |
| H/LPLO | 20A Przekaźnik reflektorów (światła mijania) |
| KLAKSON | Przekaźnik klaksonu 10A |
| KLAKSON | Przekaźnik klaksonu 10A |
| H / LP LO RH | 10A Prawy reflektor |
| H / LP LO LH | 10A Reflektor przedni lewy, deska rozdzielcza (kierunkowskaz świateł mijania) |
| ECU B | 10A D4FB: TCM G4FC: ECM, PCM |
| ECU 3 | 10A D4FB: Zawór regulacji ciśnienia paliwa |
| ECU 2 | 10A D4FB: Włącznik świateł hamowania |
| ECU 1 | 20A D4FB: ЕСМ G4FC: ECM, PCM |
| WTRYSKIWACZ | 15A D4FB: Przekaźnik DSL i skrzynka bezpieczników (przekaźnik żarzenia, przekaźnik PTC 1, przekaźnik PTC 2, przekaźnik PTC 3), czujnik położenia wałka rozrządu, elektryczna recyrkulacja gazów spalinowych (EGR), turbosprężarka o zmiennej geometrii (VGT) Immobilizer modułu napędowego G4FC: Wtryskiwacze # 1 ~ 4, siłownik kontroli biegu jałowego, moduł immobilizera, przekaźnik pompy paliwa |
| CZUJNIK | 10A D4FB: Przekaźnik klimatyzacji, przekaźnik wentylatora sprężarki ( wysoki / niski ), czujnik tlenu, przekaźnik nagrzewnicy powietrza G4FC : ECM |
| A/CON | 10A Przekaźnik klimatyzacji |
| DRL WYŁĄCZONY | 10A SCM |
Typ 2

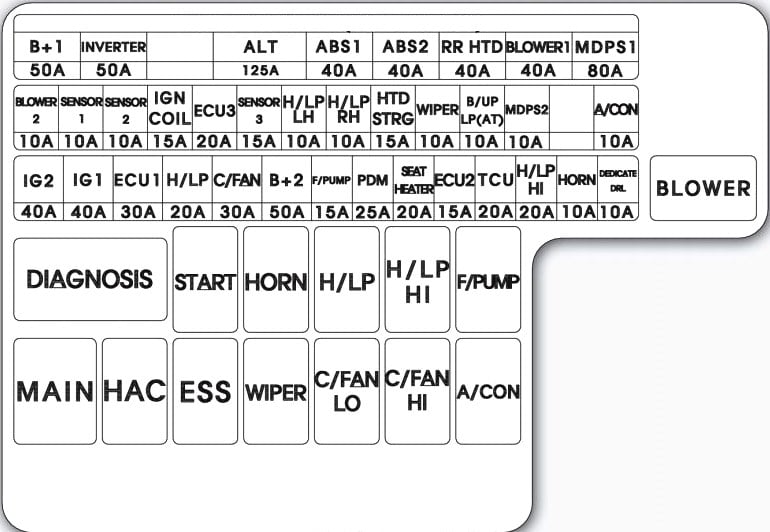

Schemat
Oznaczenie
| B+1 | 50A Skrzynka przyłączeniowa I/P (przekaźnik podnośnika szyby, bezpieczniki – P/WDW LH 25A, P/WDW RH 25A, PDM 2 10A, NIEBEZPIECZEŃSTWO 15A) |
| INWERTER | Falownik pompy olejowej 50A |
| WSZYSTKO | 125A Alternator, bezpiecznik (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A/CON 10A) |
| ABS 1 | Moduł ESC 40A |
| ABS2 | Moduł ESC 40A |
| RR HTD | Skrzynka przyłączeniowa 40A I/P (przekaźnik ogrzewania tylnego) |
| DMUCHAWA 1 | Przekaźnik wentylatora 40A |
| MPPS 1 | Moduł sterujący EPS 80A |
| IG 2 | Wyłącznik zapłonu 40A, skrzynka przekaźników PDM (IG 1 Realy), przekaźnik rozruchu |
| IG 1 | Wyłącznik zapłonu 40A, skrzynka przekaźników PDM (IG 2 Realy) |
| ECU 1 | 30A Przekaźnik sterujący silnikiem |
| H/LP | 20A Przekaźnik reflektora |
| C/WENTYLATOR | Przekaźnik wentylatora klimatyzacji 30A |
| B+2 | Skrzynka przyłączeniowa I/P 50A (przekaźnik światła tylnego, bezpiecznik – TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T / GATE OPEN 15A, (FOG LP FRT) 15A, złącze zasilania – POKÓJ LP 10A, MODUŁ 15A) |
| F/POMPA | 15A Przekaźnik pompy paliwa |
| PDM | 25A PDM, inteligentny moduł sterujący kluczem |
| OGRZEWANIE SIEDZEŃ | 20A Podgrzewane siedzenia kierowcy, Podgrzewane siedzenia pasażera |
| ECU 2 | 15A PCM / ECM |
| TCU | 20A PCM |
| H/LP HI | 20A Przekaźnik reflektora |
| KLAKSON | 10A Przekaźnik sygnału |
| DEDYKUJ DRL | 10A BCM |
| DMUCHAWA 2 | 10A Moduł sterujący klimatyzacją (Auto) |
| CZUJNIK 1 | 10A Czujnik położenia wałka rozrządu nr 1 / nr 2, zawór kontroli oleju nr 1 / nr 2, zawór sterujący kanistra, przekaźnik klimatyzacji, moduł immobilizera |
| CZUJNIK 2 | 10A C / wentylator Hl / przekaźnik niskiego poziomu, wtryskiwacz nr 1 – nr 4 |
| CEWKA IGN | 15A Cewka zapłonowa nr 1 ~ nr 4, kondensator |
| ECU 3 | 20A PCM / ECM |
| CZUJNIK 3 | 15A Czujnik tlenu (góra/dół), przekaźnik pompy paliwa, zawór elektromagnetyczny sterujący oczyszczaniem, zawór elektromagnetyczny o zmiennym przepływie powietrza |
| H/LP lewa | 10A Lewy przedni reflektor |
| H/LP PRAWA | 10A Prawy reflektor |
| HTD STRG | 15A Podgrzewana kierownica |
| WYCIERACZKA | 10A PCM |
| B/UP LP (AP) | 10A Lusterko elektrochromowane, tylne światło lewa/prawa, zestaw wskaźników, jednostka A/V i nawigacyjna, audio |
| MDPS2 | Moduł sterujący EPS 10A |
| A/CON | Przekaźnik sprężarki klimatyzacji 10A |

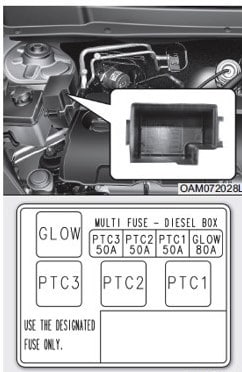

Dodatkowe pudełko
Instalowany w modelach Kia Soul z silnikiem Diesla.
Oto elementy odpowiedzialne za działanie dodatkowego ogrzewania i świec żarowych.
Niewłaściwa generacja Kia Soul? Zapoznaj się z opisami Kia Soul 2 .
To wszystko. A jeśli masz coś do dodania do materiału, napisz w komentarzach.
