Kia Optima 3 generacji została wprowadzona w 2010 roku. Produkowana w latach 2011, 2012, 2013, 2014 i 2015. Znana również jako Kia Magentis. W tym czasie model został odnowiony. W tym artykule przedstawimy do wglądu oznaczenie bezpieczników i przekaźników Kio Optima III generacji wraz ze schematami skrzynek i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Aktualne schematy skrzynek i przeznaczenie ich elementów zostaną przedstawione na odwrotnej stronie pokrywy ochronnej, sprawdź oznaczenie.
Contents
Przedział pasażerski
Znajduje się w kabinie pasażerskiej, pod deską rozdzielczą, po stronie kierowcy, za osłoną zabezpieczającą.

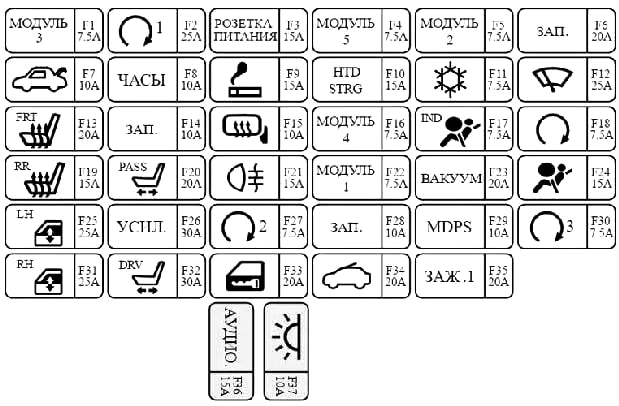

Typ 1
Schemat

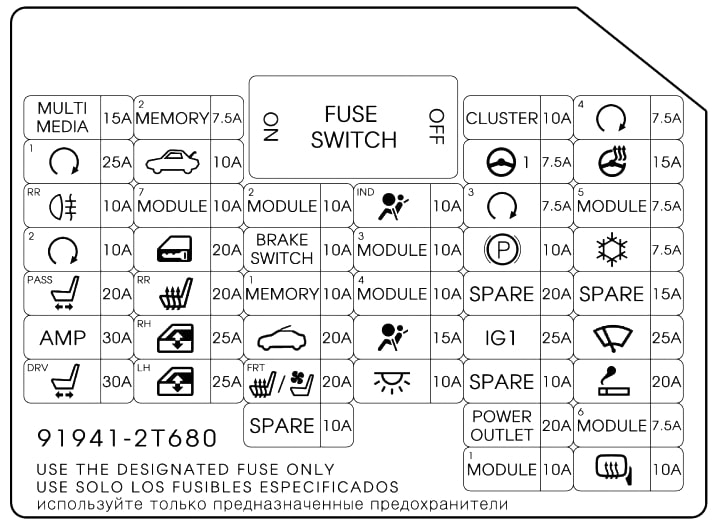

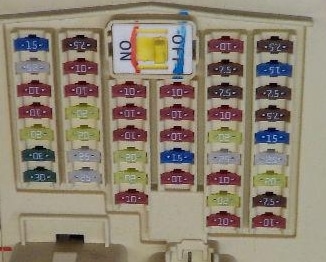

Typ 2
Schemat
Opis
| MODUŁ F1 3 | Przełącznik trybu sportowego, elektromagnes blokady kluczyka (bez e-klucza) |
| F2 Rozpocznij | Jednostka sterująca el. klucz (z e-kluczem) |
| F3 Gniazdo zasilania | Gniazdo zasilania z przodu |
| MODUŁ F4 5 | Jednostka sterująca el. kluczyk (z kluczykiem inteligentnym), przekaźnik ogrzewania tylnych siedzeń lewy/prawy, bezpiecznik komory silnika i skrzynka przekaźników (przekaźnik 2) |
| MODUŁ F5 2 | ВСМ (jednostka sterująca osprzętem elektrycznym nadwozia), panoramiczny dach, czujnik deszczu |
| F6 ZAPASOWE | Zapasowy |
| F7 Bagażnik | Przekaźnik pokrywy bagażnika, klapka wlewu paliwa i przełącznik otwierania bagażnika, silnik otwierania pokrywy bagażnika, skrzynka przekaźników ICM (przekaźnik otwarcia klapki wlewu paliwa) |
| F8 Zegar | Lampa dekoracyjna drzwi kierowcy/pasażera, włącznik elektrycznego lusterka zewnętrznego, sterownik klimatyzacji, lampka dekoracyjna przedłużenia tablicy rozdzielczej, lampa sufitowa konsoli, wzmacniacz, BCM (jednostka sterująca osprzętem elektrycznym nadwozia), elektroniczna jednostka sterująca. kluczyk (z kluczykiem elektronicznym), system audio, radioodtwarzacz audiowizualny z nawigacją |
| Cygaro F9 | Zapalniczka |
| F10 Ogrzewanie kierownicy i ramienia. | Podgrzewacz kierownicy |
| F11 Płatek śniegu | Moduł sterujący klimatyzacją, przekaźnik i skrzynka bezpieczników M/O (RELAY 14) |
| Pędzel F12 | Przekaźnik i skrzynka bezpieczników M/O (RELAY 11/12), przełącznik wielofunkcyjny, silnik wycieraczek przednich |
| F13 Obr. osadzenie | Podgrzewana poduszka siedzenia kierowcy/pasażera z klimatyzacją (z siedzeniami z klimatyzacją), moduł ogrzewania siedzenia kierowcy/pasażera (bez foteli z klimatyzacją) |
| F14 Zapasowe | Zapasowy |
| Lustro F15 | Elektryczne lusterko zewnętrzne, strona kierowcy/pasażera |
| MODUŁ F16 4 | Ogrzewanie poduszki siedzenia kierowcy / pasażera z klimatyzacją (z klimatyzacją siedzenia), moduł ogrzewania siedzenia kierowcy / pasażera (bez klimatyzacji siedzenia), ogrzewanie przedniego siedzenia i przełącznik klimatyzacji siedzenia |
| Wskaźnik F17 | Zestaw wskaźników |
| F18 Rozpocznij | Jednostka sterująca el. klucz (z kluczem elektrycznym), przekaźnik alarmowy (bez klucza elektrycznego) |
| F19 gr. osadzenie | Przekaźnik ogrzewania tylnych siedzeń LEWY / PRAWY |
| Siedzisko F20 | Przełącznik ręczny siedzenia pasażera |
| F21 Przed reflektorami | Przekaźnik tylnych świateł przeciwmgłowych |
| MODUŁ F22 1 | Napęd korektora kąta pochylenia reflektorów lewy/prawy, moduł BCM, moduł automatycznego sterowania zasięgiem reflektorów (HLLD auto), moduł ręcznego sterowania zasięgiem reflektorów (HLLD), wskaźnik położenia dźwigni automatycznej skrzyni biegów, zestaw wskaźników, lusterko elektrochromowe, zintegrowany moduł pamięci fotela kierowcy tylnych, brzęczyk układu wspomagania parkowania, sterownik klimatyzacji, moduł układu utrzymania pasa ruchu, moduł układu wspomagania parkowania |
| F23 Pusty | rezerwa |
| Wskaźnik F24 | Moduł sterujący PSB, wskaźnik przypomnienia o zapięciu pasów bezpieczeństwa (kierownica po prawej stronie), lampka ostrzegawcza (Europa) |
| F25 Szyba drzwi | Moduł szyby kierowcy z elektrycznie sterowaną szybą zabezpieczającą przed przyciśnięciem (kierownica z lewej strony), moduł szyby pasażera z elektrycznie sterowaną szybą zabezpieczającą przed przyciśnięciem (kierownica z prawej strony), moduł szyby lewych tylnych drzwi z elektrycznie sterowaną szybą zabezpieczającą przed przyciśnięciem, przekaźnik lewego elektrycznego podnośnika szyby |
| F26 Wymuszone. | Wzmacniacz |
| F27 Uruchom | Jednostka sterująca el. kluczyk, uchwyt na breloczek, przycisk Start i Stop |
| F28 Zapasowe | Zapasowy |
| F29 MDPS | Przełącznik rozszerzenia tablicy przyrządów, moduł sterujący EPS (z MDPS), czujnik kąta skrętu (bez MDPS) |
| F30 Uruchom | Jednostka sterująca el. klucz (z e-kluczem) |
| F31 Drzwi szklane | Moduł szyby kierowcy z elektrycznie sterowaną szybą zapobiegającą przycięciu (kierownica po prawej stronie), moduł szyby pasażera z elektrycznie sterowaną szybą przeciw przytrzaśnięciu (kierownica po lewej stronie), moduł szyby prawych tylnych drzwi z elektrycznie sterowaną szybą zapobiegającą przycięciu, przekaźnik prawego elektrycznego podnośnika szyby |
| Siedzisko F32 | Moduł IMS fotela kierowcy, przełącznik trybu ręcznego siedzenia kierowcy, przełącznik podparcia lędźwiowego fotela kierowcy (2-kierunkowy) |
| F33 Zamek drzwi | Przekaźnik zamka drzwi, przekaźnik odblokowania drzwi, przekaźnik klaksonu kierunkowskazów, przekaźnik podwójnej blokady (sterowanie po prawej stronie) |
| F34 Łukasz | Panoramiczny dach |
| F35 ING 1 | Przekaźnik komory silnika i skrzynka bezpieczników (F11-10A, F12-15A, F13-10A) |
| F36 System audio | Radioodtwarzacz audiowizualny z nawigacją |
| F37 Lampa wewnętrzna | Klamka zewnętrzna el. kluczyk do drzwi kierowcy/pasażera (z kluczykiem elektrycznym), lampka w drzwiach kierowcy/pasażera, sterownik klimatyzacji, podświetlenie kluczyka zapłonu i włącznik otwierania drzwi (bez kluczyka elektrycznego), odbiornik częstotliwości radiowej (z kluczykiem elektrycznym), moduł IMS kierowcy, VSM, Przełącznik zasilania lusterka, przekaźnik automatycznego wyłączania lampy, złącze łącza danych, lampa progowa kierowcy/pasażera, zestaw wskaźników, automatyczne włączanie świateł i fotokomórka (ramię alarmu) |
Przekaźnik
Z tyłu urządzenia mogą znajdować się osobne przekaźniki: przekaźnik lewej i prawej szyby z serwomechanizmem szyby , przekaźnik pokrywy bagażnika i przekaźnik zamka drzwi .
Komora silnika

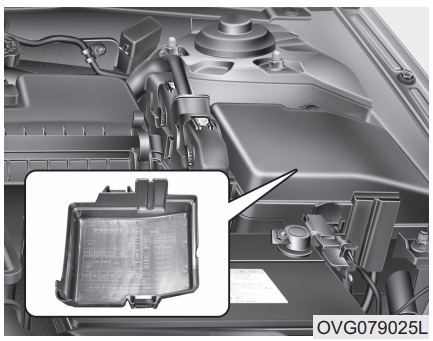

Główna skrzynka bezpieczników
Znajduje się po lewej stronie komory silnika.

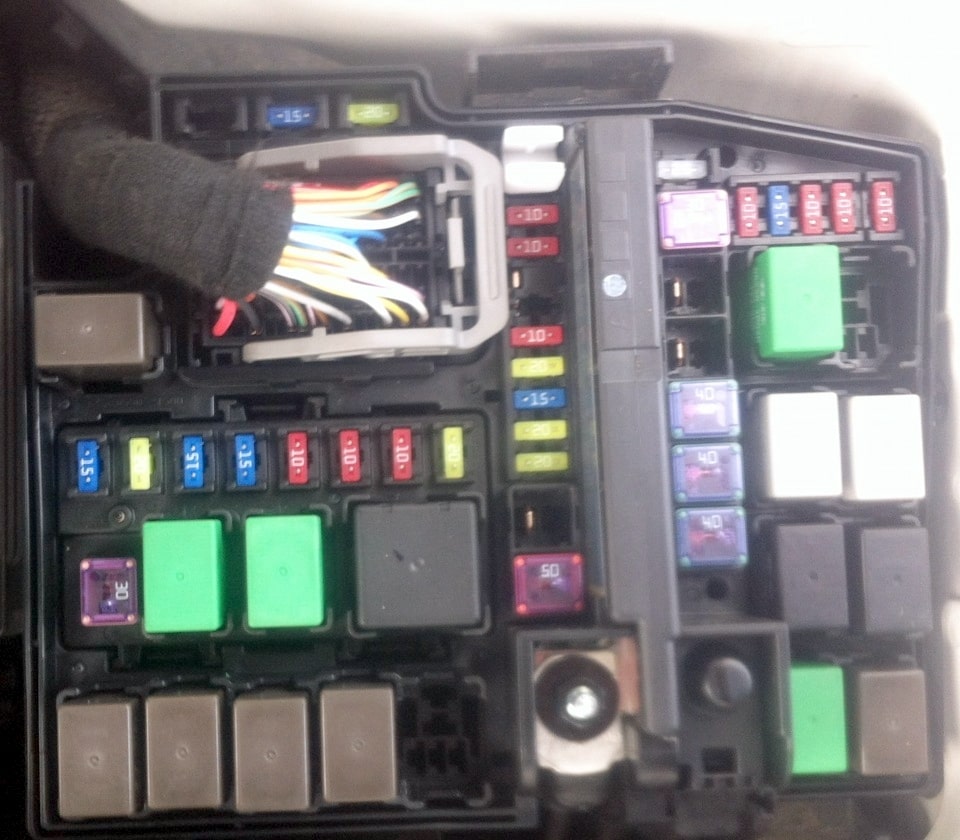

Zdjęcie poglądowe

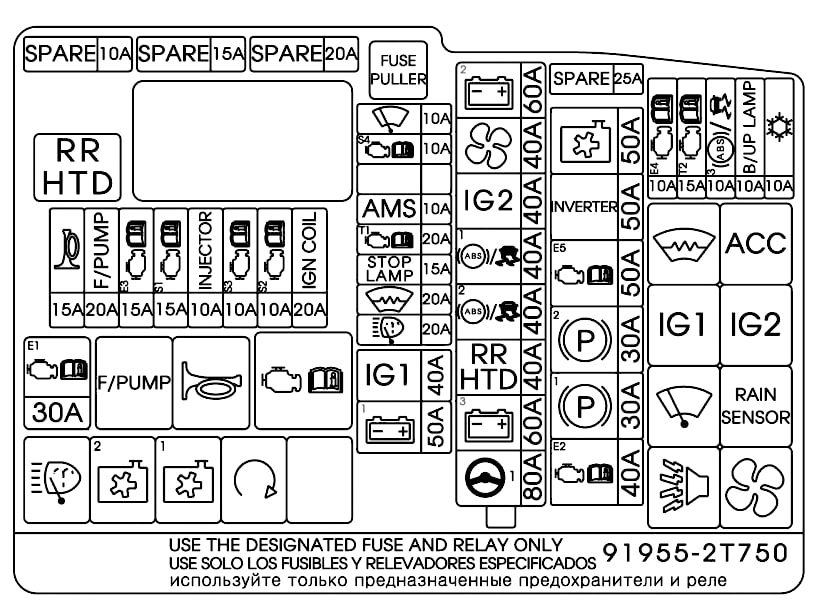

Schemat
Oznaczenie
| IP B+ 2 | Skrzynka przyłączeniowa I/P 60A (P/SEAT DRV 30A, P/SEAT PASS 20A, AMP 30A, PDM 2 7.5A, IPS 5, IPS 6, ARISU 2) |
| B+ 4 (nieużywany) | 60A |
| IGN 2 | Skrzynka bezpieczników i przekaźników 40A E/R (przekaźnik rozruchu), skrzynka bezpieczników i przekaźników (przekaźnik PDM 3(IG 2)), wyłącznik zapłonu |
| ABS 1 | Moduł ESC 40A |
| RR HTD (G4KJ)/ C/WENTYLATOR HI (G4KH) | Skrzynka bezpieczników i przekaźników 40/60 A E/R (przekaźnik RR HTD) (G4KJ) Przekaźnik C/FAN (HI) (G4KH) |
| DMUCHACZ | Skrzynka bezpieczników i przekaźników 40A E/R (przekaźnik dmuchawy) |
| IP B+ 1 | Skrzynka przyłączeniowa I/P 60A (PDM 1 25A, MODUŁ 3 7.5A, S/HEATER FRT 20A, S/HEATER RR 15A TRUNK 10A, P/WDW LH 25A, P/WDW RH 25A), złącze zasilania (AUDIO 15A)) |
| MDPS | Moduł sterujący EPS 80A |
| BEZPIECZNIKI: | |
| WYCIERACZKA | 10A PCM |
| RR HTD IND | Moduł sterujący klimatyzacji 10A |
| AMS | Czujnik akumulatora 10A |
| TCU 1 | 10A PCM |
| ZATRZYMAJ SIĘ | Skrzynka bezpieczników i przekaźników 10 A E/R (przekaźnik HAC), moduł sterujący inteligentnego kluczyka, włącznik świateł stopu |
| ODLADZACZ | Skrzynka bezpieczników i przekaźników 10A E/R (przekaźnik odladzający) |
| PODKŁADKA H/LP | 10 A |
| LDC 1 | 30A |
| C/WENTYLATOR | Skrzynka bezpieczników i przekaźników E/R 40A (przekaźnik C/wentylator(HI), przekaźnik C/wentylator(LO)) |
| ABS2 | Uniwersalne złącze kontrolne 30A, moduł ESC |
| LDC 2 | 30A |
| CVVL (nieużywany)/RR THD (G4KH) | Przekaźnik 40A RR HTD (G4KH) |
| IPB+3 | Skrzynka przyłączeniowa I/P 50A (złącze zasilania (ROOM LP 10A), SUNROOF 20A, DR LOCK 20A IPS 1, IPS 3, ARISU 1) |
| IGN 1 | Skrzynka bezpieczników i przekaźników 40A (przekaźnik PDM 1(ACC), przekaźnik PDM 2(IG 1)), wyłącznik zapłonu |
| EMS | Skrzynka EMS 40A (klalakson 15A, ECU 3 10A, ECU 1 30A, F/POMPA 20A) |
| ECU 4 | 10A PCM |
| TCU 2 | Przełącznik świateł cofania 15 A, czujnik prędkości pojazdu, przełącznik zakresu mostu pędnego |
| ABS 3 | Skrzynka bezpieczników i przekaźników E/R 10 A (przekaźnik HAC), wyłącznik świateł stopu, moduł ESC, uniwersalne złącze kontrolne |
| Płyta B/UP | Jednostka główna A/V i nawigacja 10 A, audio, lusterko elektrochromatyczne, BCM, tylna lampa zespolona (ln) LH/RH |
| klimatyzacja | Moduł sterujący klimatyzacji 10A |

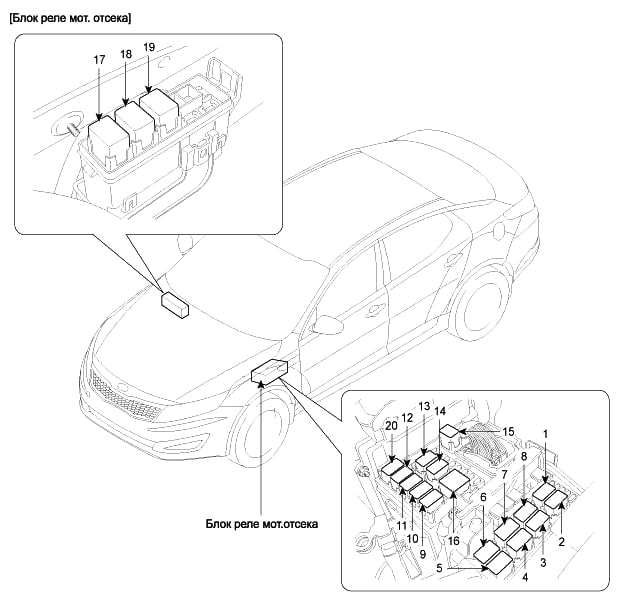

Lokalizacja przekaźnika
Oznaczenie przekaźnika
- Przekaźnik odmgławiacza przedniej szyby
- Blok przekaźników SMK
- Przekaźnik HAC
- Przekaźnik czujnika deszczu
- Przekaźnik wentylatora
- Przekaźnik klaksonu
- Przekaźnik wycieraczek
- rezerwa
- rezerwa
- Uruchom przekaźnik
- Przekaźnik wentylatora klimatyzatora (niska prędkość)
- Przekaźnik wentylatora klimatyzacji (wysoka prędkość)
- Przekaźnik pompy paliwa
- Przekaźnik sygnału
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik sterujący silnikiem
- Przekaźnik przycisku Start 1 (ACC)
- Przycisk Start Przekaźnik 2 (IG1)
- Przycisk Start Przekaźnik 3 (IG2)
- rezerwa

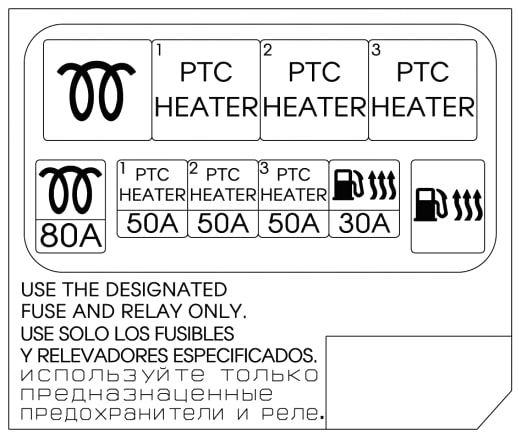

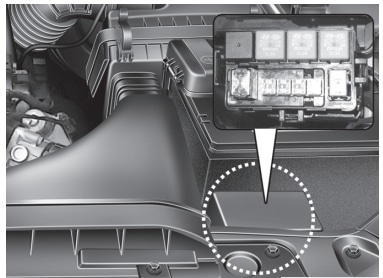

Dodatkowe pudełko
Montowany z przodu komory silnika w modelach z silnikiem Diesla.
Schemat
Przeznaczenie
- 80A – świece żarowe
- PTC HEATER – grzałka (dodatkowa grzałka)
- 30A – filtr paliwa

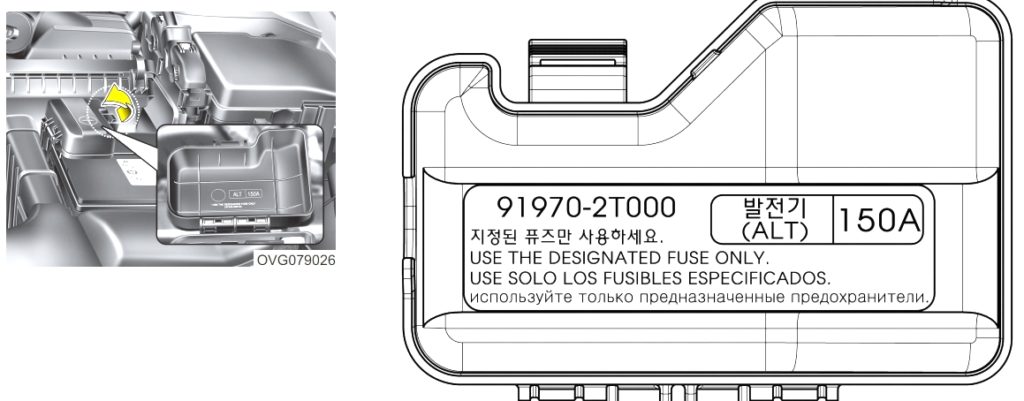

Główny bezpiecznik
Główny bezpiecznik zasilania znajduje się na dodatnim zacisku akumulatora i ma postać bezpiecznika topikowego.
Jeśli schematy nie pasują, zapoznaj się z opisem Kia Optima 4. generacji .
Nadal masz pytania? Zapytaj ich w komentarzach.
