Kia Rio 1 generacji produkowana była w latach 2000, 2001, 2002, 2003, 2004, 2005 z silnikami benzynowymi w nadwoziach sedan i kombi . W tym czasie model został odnowiony. W tym materiale znajdziesz oznaczenia bezpieczników i przekaźników Kia Rio 1 generacji wraz ze schematami i zdjęciami skrzynek. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Generacja Kia Rio nie jest odpowiednia?
[ Opis Kia Rio 2 ]
[ Opis Kia Rio 3 ]
[ Opis Kia Rio 4 ]
Przedział pasażerski
Skrzynka bezpiecznikowa
Znajduje się pod deską rozdzielczą po stronie kierowcy.
Zdjęcie poglądowe

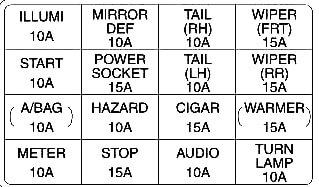

Schemat
Opis
| TORBA | 10A Poduszka powietrzna |
| WŁĄCZ LAMPĘ | 10A Lampa kierunkowskazu |
| METR | 10A Zestaw wskaźników, światło cofania, dźwięk ostrzegawczy |
| ILLUMI | 10A Włącz podświetlenie |
| GNIAZDO ZASILANIA | 15A Lampka oświetlenia bagażnika, gniazdo zasilania |
| ZARYZYKOWAĆ | Lampka alarmowa 15A |
| ZATRZYMYWAĆ SIĘ | 15A Światło stopu, ABS |
| OGON (PRAWY) | 10A Lampa światła pozycyjnego (prawy tył/lewy przód), podświetlenie |
| OGON (lewy) | 10A Żarówka światła bocznego (lewy tył / prawy przód) |
| CYGARO | Zapalniczka 15A |
| AUDIO | 10A System audio, elektryczny napęd lusterka wstecznego |
| WYCIERACZKA (PRZEDNIA) | 15A Wycieraczka, spryskiwacz (przód), szyberdach |
| WYCIERACZKA (RR) | 15A Wycieraczka szyby (tylna). Podkładka (tył) |
| (GRZAŁKA) | 15A Podgrzewane przednie siedzenie |
| WYBR. LUSTRA | 10A Ogrzewane zewnętrzne lusterko wsteczne |
| POCZĄTEK | 10A Jednostka sterująca silnika, jednostka ECAT |
Za zapalniczkę odpowiada bezpiecznik oznaczony jako CIGAR 15A.
Skrzynka przekaźników
Montowany obok skrzynki bezpieczników na ścianie. Jego wydajność zależy od poziomu wyposażenia elektrycznego Twojej Kia Rio 1.
Zdjęcie

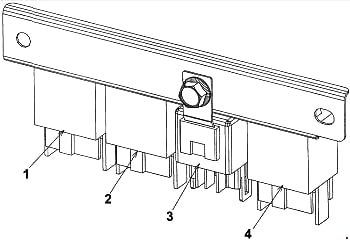

Schemat
Przeznaczenie
- Przekaźnik wentylatora chłodzącego
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik świateł awaryjnych
- Przekaźnik klaksonu
Komora silnika

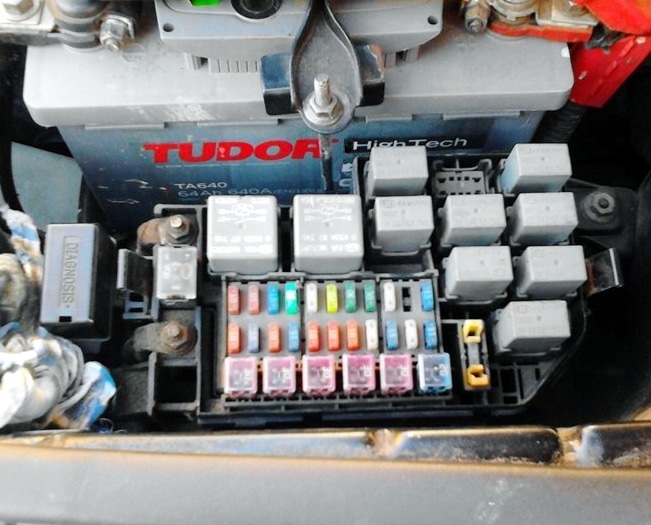

Znajduje się po lewej stronie, obok akumulatora, pod pokrywą ochronną.

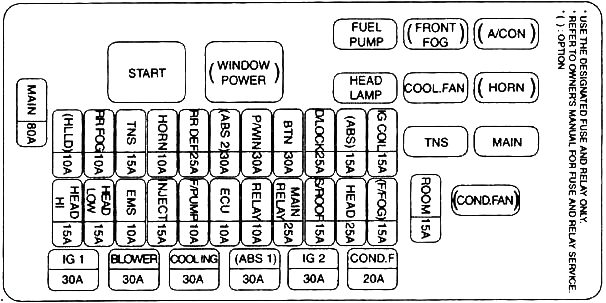

Schemat
Przeznaczenie
| SEKCJA | 15A ABS |
| PR-MGŁA | 10A Tylne światła przeciwmgielne |
| F/MGŁA | 15A Przednie światła przeciwmgielne |
| GŁÓWNY | Akumulator 80A bez ładowania |
| IG1 | 30A Automatyczne podłączenie do bezpieczników wtórnych CIGAR 10A, AUDIO 10A, IG COIL 15A, KIERUNKOWSKAZ 10A, A/BAG 10A, WIPER (RR) 15A WIPER (FRT) 15A, RELAY 10A START 10A |
| DMUCHACZ | Grzejnik 30A |
| CHŁODZENIE | 30A Wentylator chłodzący |
| ABS 1 | 30A ABS |
| WARUNEK WENTYLATOR | 20A Wentylator skraplacza |
| GŁOWA-cześć | 15A Światło drogowe |
| GŁOWA NISKA | 15A Lampa mijania |
| EMS | 10A Czujniki silnika |
| WSTRZYKIWAĆ | 15A Wtryskiwacz, czujnik tlenu |
| F/POMPA | 10A Pompa paliwa |
| ECU | 10A Jednostka sterująca silnika, jednostka ECAT. główna rzecz |
| PRZEKAŹNIK | 10A Silnik wentylatora, elektrycznie sterowana szyba, odmgławiacz tylnej szyby, pompa reflektorów (dla pojazdów wyposażonych w poduszkę powietrzną) |
| Wysoki poziom | 10A Sterowanie zasięgiem reflektorów |
| GŁÓWNY PRZEKAŹNIK | 25A Wykonuje automatyczne podłączenie do bezpieczników wtórnych EMS 10A, INJECT 15A, F / PUMP 10A, ECU 10A |
| S/DACH | 15A Łukasz |
| GŁOWA | 25A Wykonuje automatyczne podłączenie do bezpieczników wtórnych HEAD-HI 15A, HEAD-LOW 15A |
| IG2 | 30A Zarządzanie silnikiem |
| Warunki korzystania | 15A Wykonuje automatyczne podłączenie do bezpieczników wtórnych TAIL 10A, TAIL 10A |
| KLAKSON | 10A Sygnał dźwiękowy |
| RRDEF | 25A Ogrzewana tylna szyba |
| ABS2 | 30A ABS |
| P/WIN | Okno elektryczne 30A |
| BTN | 30A Wykonuje automatyczne podłączenie do bezpieczników wtórnych POKÓJ 15A, STOP 15A, ZAGROŻENIE 15A |
| D/BLOKADA | 25A Centralny zamek drzwi |
| CEWKA IG | 15A Cewka zapłonowa |
| POKÓJ | 15A Lampa wewnętrzna, system audio, zestaw wskaźników, klakson ostrzegawczy |
Na zewnątrz skrzynki można zamontować osobne przekaźniki: przekaźnik do dodatkowej grzałki, przekaźnik do podgrzewanej szyby itp.
