Kia Rio 3 generacji produkowana była w latach 2011, 2012, 2013, 2014, 2015 i 2016 w wersji nadwozia typu sedan i hatchback . W naszej publikacji znajdziesz oznaczenie bezpieczników i przekaźników Kia Rio 3 wraz ze schematami i zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki. Podsumowując, sugerujemy zapoznanie się z pełną instrukcją obsługi.
Bezpieczniki i przekaźniki mogą być inaczej oznaczone. Aktualne schematy dla Twojej Kia Rio 3 znajdziesz z tyłu osłony ochronnej.
Generacja Kia Rio nie jest odpowiednia?
[ Opis Kia Rio 1 ]
[ Opis Kia Rio 2 ]
[ Opis Kia Rio 4 ]
Contents
Przedział pasażerski

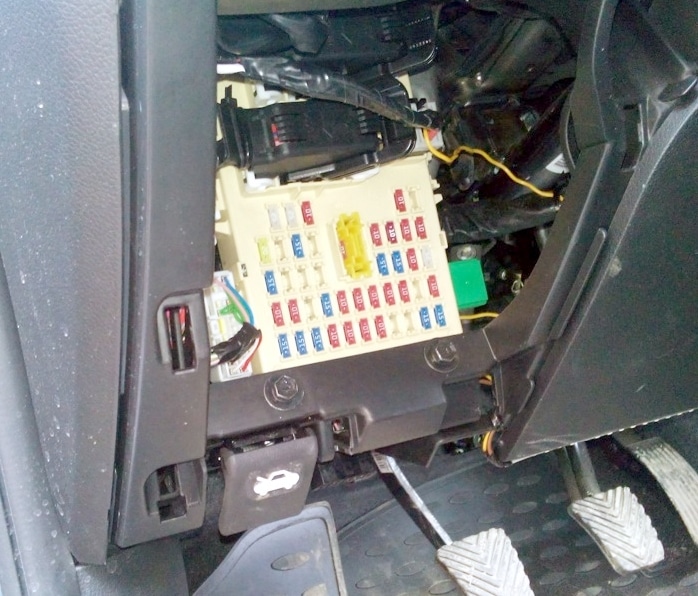

Znajduje się w kabinie pasażerskiej pod panelem, po stronie kierowcy, za osłoną zabezpieczającą.

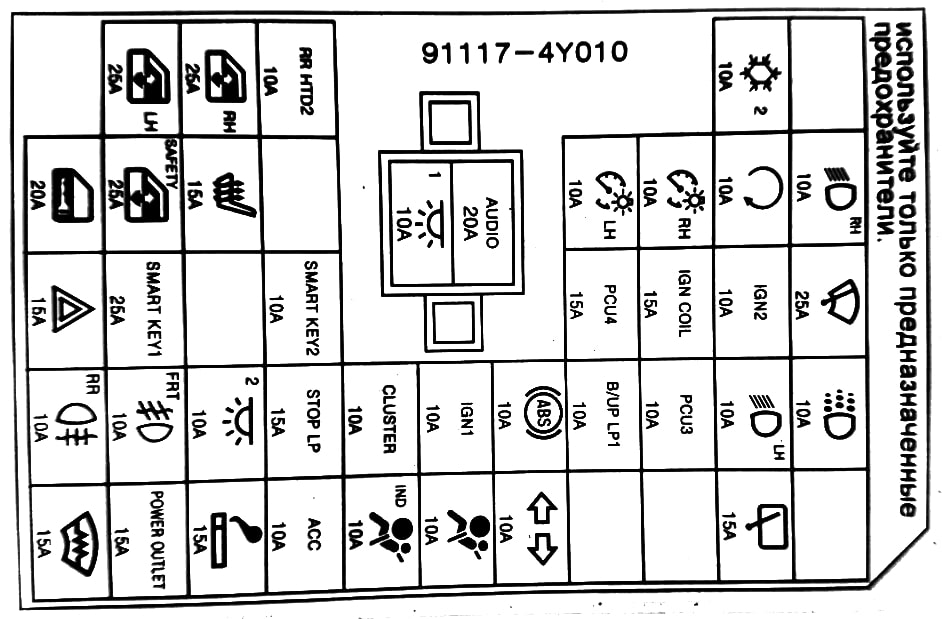

Schemat z okładki
Skrzynka bezpiecznikowa

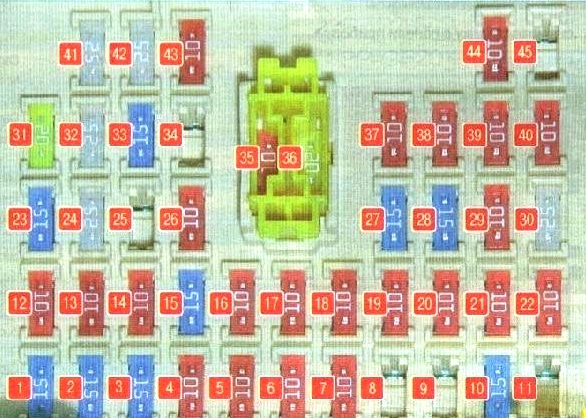

Schemat
Opis
| 1 | 15A Przekaźnik podgrzewacza strefy spoczynkowej pióra wycieraczki przedniej FRT |
| 2 | 15A P/OUTLET Gniazdo do podłączenia dodatkowego sprzętu |
| 3 | 15A C / LIGHTER Zapalniczka samochodowa |
| 4 | 10A ACC Przednia żarówka kierunkowa, elektrycznie sterowane lusterka zewnętrzne, BCM, przetwornica prądu, elektroniczny kluczyk ECU, system audio, zegar cyfrowy, jednostka główna z nawigacją |
| 5 | 10A A / BAG IND Lampka kontrolna wyłączenia przedniej poduszki powietrznej |
| 6 | Jednostka sterująca systemem bezpieczeństwa 10A A/BAG SRS |
| 7 | 10A Przełącznik alarmowy |
| 8 | 10A MOPS 2 EBU EUR |
| 9 | rezerwa |
| 10 | 15A R / WPR Wycieraczka i spryskiwacz tylnej szyby (opcja) |
| 11 | 15A Podgrzewacz kierownicy |
| 12 | 10A RR Przekaźnik tylnych świateł przeciwmgłowych |
| 13 | Przekaźnik przednich świateł przeciwmgłowych 15A FRT |
| 14 | 10A POKÓJ 2 Przekaźnik automatycznego wyłączania świateł (czujnik drzwi), włącz dźwignię zmiany biegów ASB |
| 15 | 15A Przekaźnik STOP LP, włącznik świateł hamowania, jednostka sterująca systemu kluczyka elektronicznego, sterownik kluczyka elektronicznego, przekaźnik USA, złącze łącza danych |
| 16 | 10A CLUSTER Zestaw wskaźników, moduł BCM, system audio, oświetlenie dźwigni zmiany biegów automatycznej skrzyni biegów, moduł monitorowania ciśnienia w oponach |
| 17 | 10F IGN 1 Włącznik świateł stop, ogrzewanie siedzenia, gniazdo diagnostyczne, czujniki parkowania |
| 18 | Przełącznik panelu przedniego ABS 10A, moduł ESC, przekaźnik HAC |
| 19 | 10A B/UP LP Włącznik świateł cofania |
| 20 | 10A PCU Jednostka sterująca silnika, jednostka sterująca elektronicznego kluczyka, czujnik prędkości, włącznik świateł hamowania, falownik, ECU klimatyzacji |
| 21 | 10A H / LP LH Lewy reflektor |
| 22 | 10A ŚWIATŁA DO JAZDY DZIENNEJ Światła do jazdy dziennej |
| 23 | 15А ZAGROŻENIE Przekaźnik alarmowy, ВСМ |
| 24 | 25A SMK_1 Jednostka sterująca kluczem elektronicznym |
| 25 | 15A Silnik szyberdachu |
| 26 | 10A SMK_2 Przycisk uruchamiania i zatrzymywania silnika |
| 27 | 15A PCU Czujnik prędkości pojazdu (ręczna skrzynia biegów), przełącznik trybu skrzyni biegów (automatyczna skrzynia biegów) |
| 28 | 15A CEWKA IGN Cewki zapłonowe, kondensator |
| 29 | 10А IGN Światła do jazdy dziennej, jednostka sterująca zasięgiem reflektorów, jednostka sterująca klimatyzacją, reflektory, przekaźnik elektrycznego podnoszenia szyb (bez BCM), jednostka BCM, jednostka sterująca systemu kluczyka elektronicznego (z jednostką BCM) |
| 30 | 25A F/WPR Wycieraczka szyby przedniej, włącznik kolumny kierownicy |
| 31 | 20А ZAMEK DRZWI Przekaźnik sterownika zamka drzwi (z modułem BCM), napędu zamka drzwi kierowcy (bez modułu BCM) |
| 32 | 25A BEZPIECZEŃSTWO P / WDW Elektryczne podnośniki szklane z blokadą |
| 33 | 15A S / OGRZEWANIE Podgrzewane przednie siedzenia |
| 34 | 10A Elektryczna regulacja lusterek zewnętrznych |
| 35 | 10A POKÓJ 1 Oświetlenie wnętrza, oświetlenie bagażnika, klimatyzacja, moduł kontroli ciśnienia w oponach, zegar cyfrowy |
| 36 | 20А AUDIOС ISG: konwerter, Bez ISG: system audio, radioodtwarzacz z nawigacją |
| 37 | 10А TAIL LH Lampa tylna lewa, oświetlenie tablicy rejestracyjnej, blok lewy – reflektor, oświetlenie tablicy rozdzielczej |
| 38 | 10A TAIL RH Prawe światło tylne, prawy reflektor, oświetlenie tablicy rozdzielczej |
| 39 | 10А START Przełącznik stacyjki (MKP), przełącznik trybu skrzyni biegów (AKP) |
| 40 | 10А H / LP RH Blok prawy – reflektor, zestaw wskaźników |
| 41 | 25A P / WDW LH Jednostka sterująca podnośnikiem szyby, przełącznik podnoszenia lewej tylnej szyby |
| 42 | 25A P / WDW RH Sterownik podnośnika szyby, przełącznik podnoszenia prawej tylnej szyby |
| 43 | 10А RR HTD Układ ogrzewania zewnętrznych lusterek wstecznych, ECM / RSMB Sterownik klimatyzacji |
| 44 | 10A A/CON 2 Klimatyzator |
| 45 | rezerwa |
Bezpiecznik nr 2 odpowiada za dodatkowe gniazda, a bezpiecznik nr 3 za 15A.
Przekaźnik

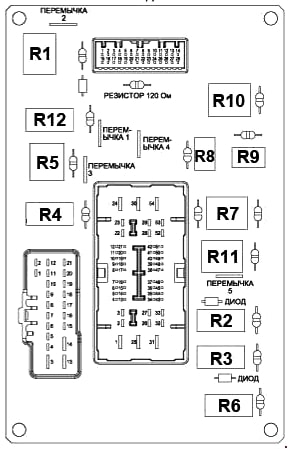

Nieusuwalne przekaźniki są przymocowane z tyłu urządzenia.
Schemat
Oznaczenie
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik świateł przeciwmgłowych
- Przekaźnik tylnych świateł przeciwmgłowych
- Przekaźnik światła bocznego
- Przekaźnik świateł do jazdy dziennej
- Przekaźnik odmrażania szyby przedniej
- Przekaźnik zamka drzwi
- Przekaźnik zwalniający klapę tylną
- Przekaźnik kierunkowskazów
- Przekaźnik alarmowy
- Przekaźnik okna elektrycznego
- Przekaźnik alarmu antywłamaniowego
Komora silnika
Główne pudełko
Znajduje się po lewej stronie komory silnika.

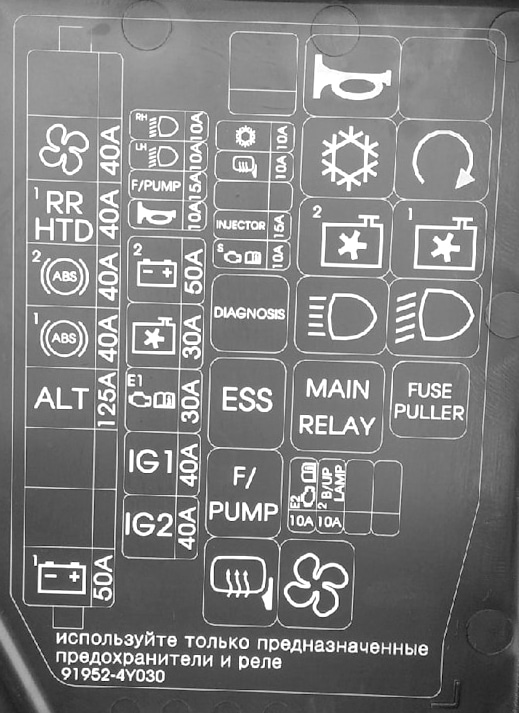

Schemat z okładki pudełka

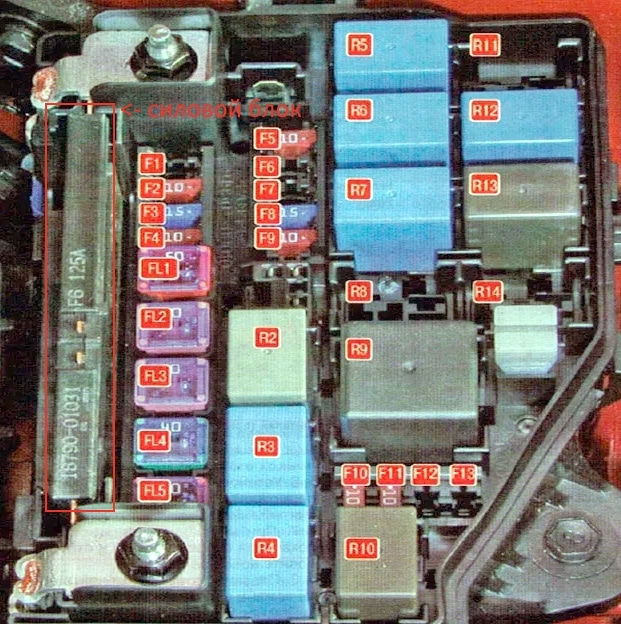

Schemat
Przeznaczenie
| F1 | rezerwa |
| F2 | 10A Przekaźnik podgrzewanych lusterek zewnętrznych |
| F3 | 15A Pompa paliwa |
| F4 | 10A Sygnał dźwiękowy |
| F5 | 10A Klimatyzator |
| F6 | rezerwa |
| F7 | rezerwa |
| F8 | 15A Układ zasilania (wtryskiwacze paliwa), sterownik silnika, układ rozrządu |
| F9 | 10A Czujniki układu sterowania silnikiem, jednostka sterująca silnika, moduł immobilizera |
| F10 | 10A Blok TSM |
| F11 | Światła cofania 10A |
| F12 | rezerwa |
| F13 | rezerwa |
| FL1 | 50A Skrzynka przyłączeniowa tablicy rozdzielczej |
| FL2 | 30A Przekaźnik wentylatora chłodzenia silnika (wysoka, niska prędkość) |
| FL3 | 30A Przekaźnik sterownika silnika |
| FL4 | 40A Przekaźnik sterownika elektronicznego układu kluczyka, wyłącznik zapłonu (bez układu elektronicznego kluczyka) |
| FL5 | 50A Przekaźnik rozruchu silnika (układ kluczyka elektronicznego), wyłącznik zapłonu (bez układu kluczyka elektronicznego) |
| R1 | rezerwa |
| R2 | Przekaźnik ostrzegawczy hamulca awaryjnego |
| R3 | Przekaźnik pompy paliwa |
| R4 | Przekaźnik podgrzewanych lusterek zewnętrznych |
| R5 | Przekaźnik klaksonu |
| R6 | Przekaźnik klimatyzatora |
| R7 | Przekaźnik wentylatora (niska prędkość) |
| R8 | rezerwa |
| R9 | Przekaźnik, elektroniczna jednostka sterująca silnika |
| R10 | Przekaźnik wentylatora elektrycznego dmuchawy nagrzewnicy |
| R11 | rezerwa |
| R12 | Przekaźnik wyłącznika blokady zapłonu |
| R13 | Przekaźnik wentylatora (wysoka prędkość) |
| R14 | rezerwa |
Z tyłu urządzenia mogą znajdować się elementy przekaźnikowe: przekaźnik klaksonu, przekaźnik syreny alarmu, przekaźnik rozrusznika itp.

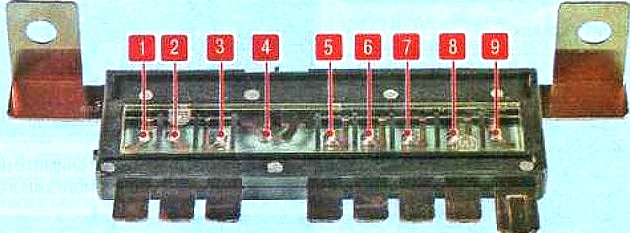

Skrzynka bezpieczników zasilania
Znajduje się po lewej stronie jednostki głównej.
Schemat
Przeznaczenie
- Skrzynka przyłączeniowa tablicy rozdzielczej 50A, przekaźnik tylnych świateł
- rezerwa
- rezerwa
- Generator 125A
- Moduł hydroelektroniczny ABS 40A, złącze diagnostyczne
- Moduł hydroelektroniczny ABS 40A
- 40A Przekaźnik odmgławiacza tylnej szyby
- 40A Przekaźnik wentylatora elektrycznego dmuchawy nagrzewnicy
- rezerwa
