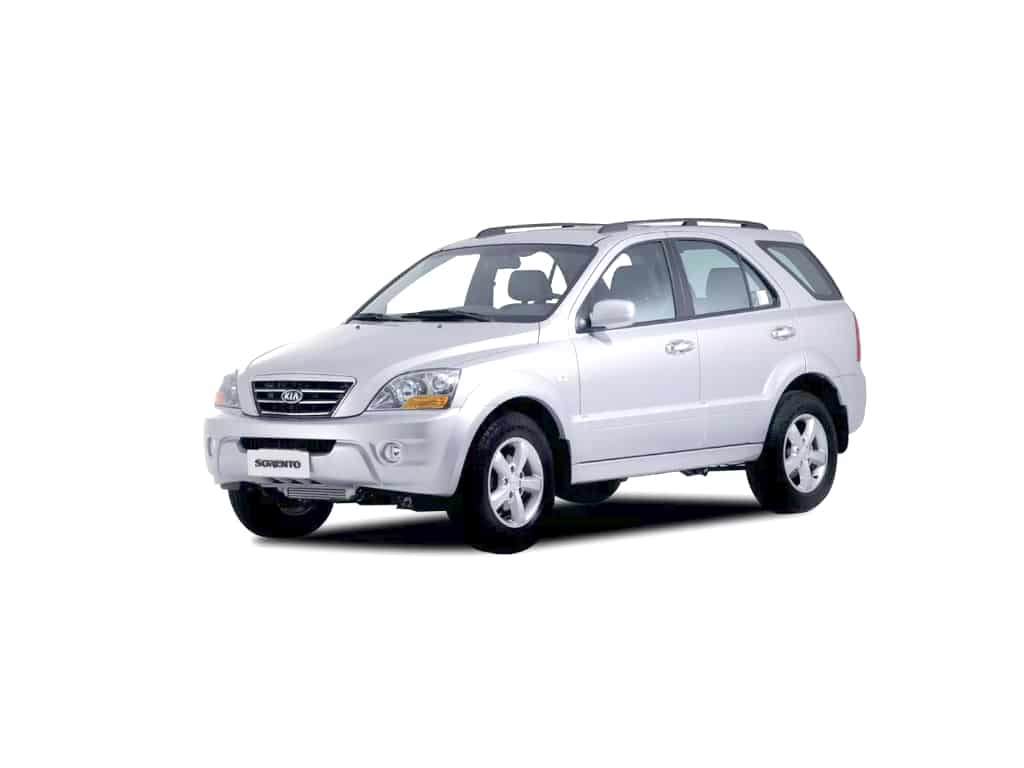

SUV Kia Sorento 1 generacji produkowany był w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010. W tym czasie Sorento 1 przeszło zmianę stylizacji. W tej publikacji znajdziesz oznaczenie bezpieczników i przekaźników Kia Sorento 1 wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Przeznaczenie elementów w skrzynkach może różnić się od prezentowanego i zależy od poziomu wyposażenia oraz roku produkcji. Sprawdź oznaczenie na podstawie diagramów z tyłu osłony ochronnej.
Contents
Przedział pasażerski

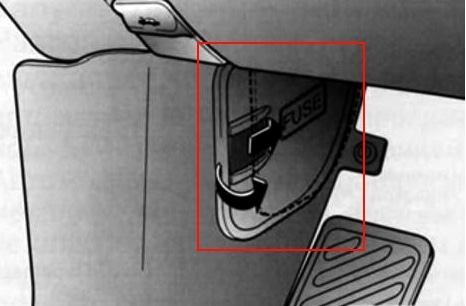

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą.

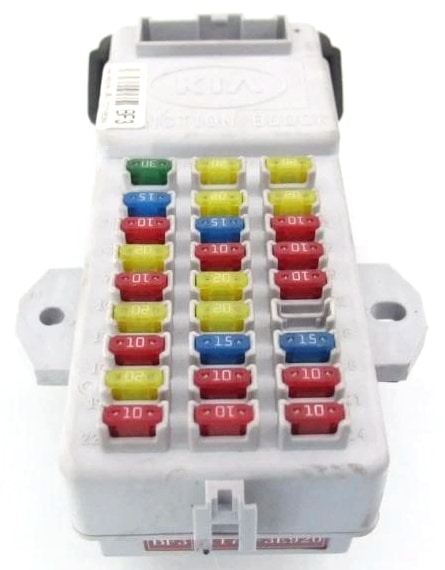

Zdjęcie poglądowe

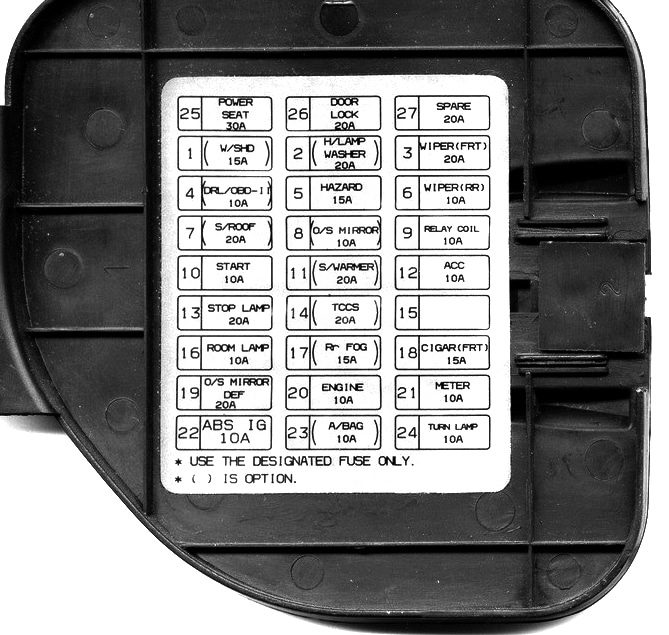

Schemat. Typ 1

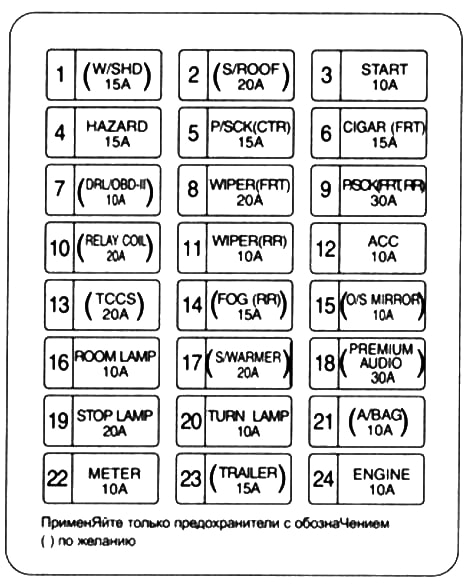

Schemat. Typ 2
Opis
| Z / SHD | 15A Przekaźnik nagrzewnicy przedniej |
| S/DACH | 20A Blok studzienek |
| POCZĄTEK | 10A Przełącznik zakresu transferu (tylko ciśnienie krwi), przekaźnik rozrusznika |
| ZARYZYKOWAĆ | Lampka alarmowa 15A |
| P/SCK (CTR) | Centralne gniazdko elektryczne 15A |
| CYGAR (FRT) | Bezpiecznik 15A |
| DRJOBD-II | Złącze testowe OBD-II 10A, oświetlenie do jazdy dziennej |
| WYCIERACZKA PRZ | 20A Wycieraczka szyby przedniej, przekaźnik podgrzewacza szyby przedniej, przekaźnik filtra paliwa, moduł szyberdachu |
| P/SCK FRT.RR | Gniazdo zasilania 30A z przodu i z tyłu |
| WYCIERACZKA (RR) | 10A Przełącznik wycieraczki i spryskiwacza szyby tylnej, zespół tylnej szyby wycieraczki |
| AKC | Przekaźnik zapalniczki samochodowej 10A, przekaźnik gniazdowy |
| CEWKA PRZEKAŹNIKA | 10A Grzejnik szyby, przekaźnik wentylatora chłodzącego, przekaźnik klimatyzatora, reflektor |
| TCS | 20A Jednostka sterująca skrzyni rozdzielczej |
| MGŁA (RR) | 15A Tylne światło przeciwmgielne (jeśli jest na wyposażeniu) |
| LUSTERKO O/S | 10A Lusterka elektryczne, sterownik składania zewnętrznego lusterka wstecznego |
| LAMPA POKOJOWA | 10A Oświetlenie wnętrza przestrzeni ładunkowej, wspornik zawieszenia, oświetlenie centralne, lampy włączane automatycznie po otwarciu drzwi, oświetlenie osłony przeciwsłonecznej |
| S/CIEPLEJ | 20A Podgrzewane przednie siedzenia |
| NAJLEPSZE DŹWIĘK | 30A Urządzenie audio |
| ŚWIATŁO STOPU | 20A Włącznik świateł postojowych |
| WŁĄCZ LAMPĘ | 10A Kierunkowskazy, sterownik tylnych reflektorów |
| TORBA | 10A Jednostka sterująca poduszką powietrzną |
| METR | 10A Przyrządy, światło cofania, jednostka sterująca klimatyzatora, czujnik AQS, przełącznik zakresu skrzyni biegów (tylko A / T), jednostka sterująca ECAT (tylko A / T) |
| PRZYCZEPA | Przyczepa 15A |
| SILNIK | 10A Jednostka sterująca silnika, czujnik prędkości, jednostka sterująca skrzynki rozdzielczej |
Za zapalniczkę odpowiada bezpiecznik 15A oznaczony jako CIGAR (FRT).
Przekaźnik sygnałowy, kierunkowskazy itp. można zamontować osobno pod panelem.
Komora silnika

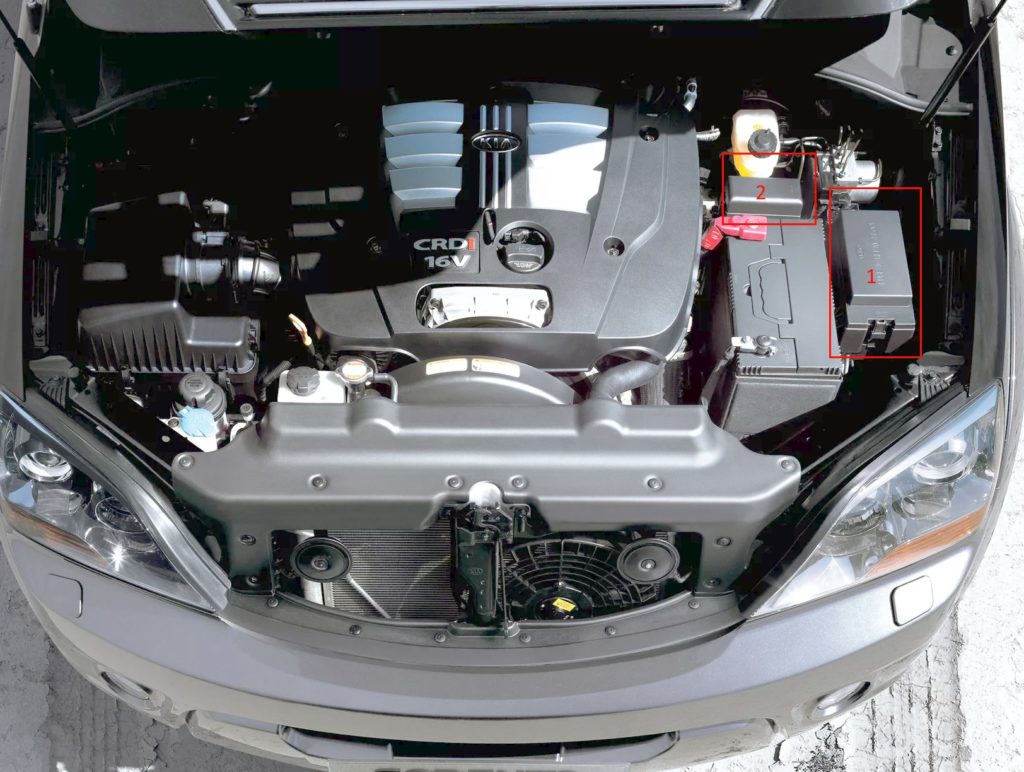

W komorze silnika znajdują się dwie skrzynki bezpieczników i przekaźników.
Oddzielne bezpieczniki lub przekaźniki można zamontować na zewnątrz skrzynek, np. bezpiecznik wentylatora klimatyzacji znajduje się w Sorento 1 z silnikiem wysokoprężnym za przednim zderzakiem.

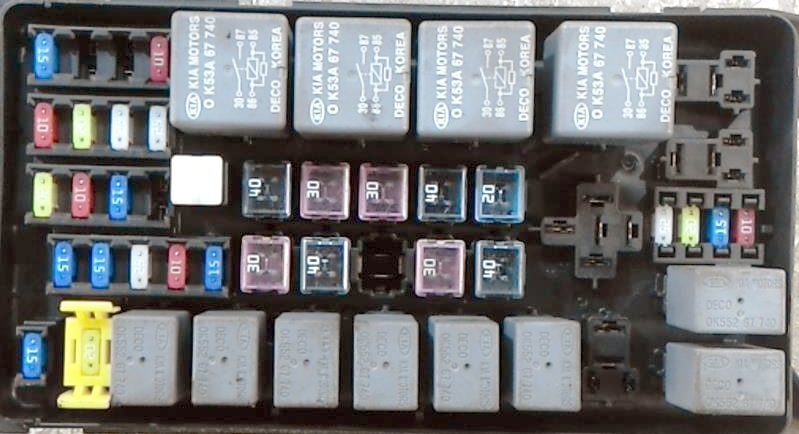

Główna skrzynka bezpieczników (1)

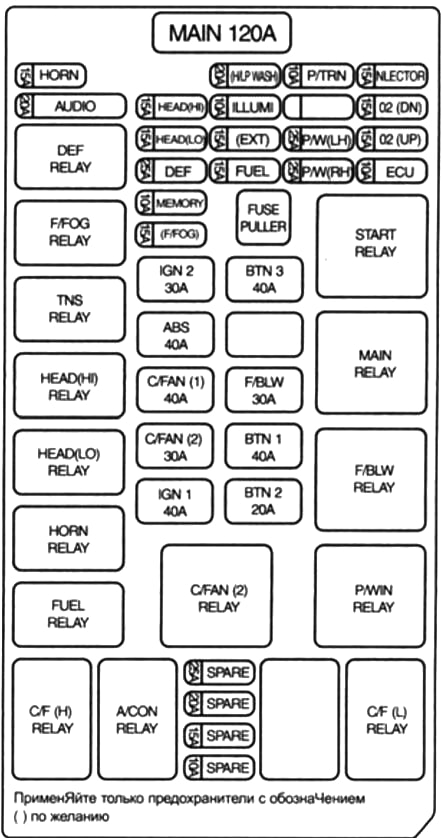

Schemat (silnik benzynowy)

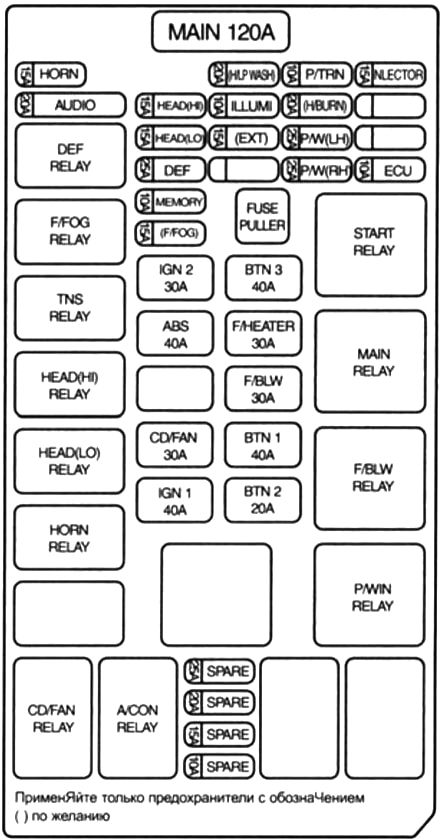

Schemat (silnik Diesel)
Przeznaczenie
| PALIWO | 15A Przekaźnik pompy paliwa |
| KLAKSON | 15A Przekaźnik sygnału |
| GŁOWA (HI) | 15A Reflektor, zestaw wskaźników |
| GŁOWA (LO) | Reflektor 15A |
| PRANIE H/LP | 20A Spryskiwacz reflektora |
| H/OPARZENIE | 20A Nagrzewnica kabiny paliwowej |
| ECU | 10A ECU silnika i automatycznej skrzyni biegów, elektryczny układ sterowania wentylatorem |
| 02 (DN) | 15A Tylny czujnik tlenu |
| 02 (W GÓRĘ) | 15A Przedni czujnik tlenu |
| P/TRN | 10A Przekaźnik główny, generator |
| P/W (lewy) | 25A Sterowanie elektryczne lewych szyb |
| P/W (prawa strona) | 25A Elektryczne sterowanie prawymi szybami |
| OBR | 25A Przekaźnik nagrzewnicy |
| GŁÓWNY | Generator 120A |
| IGN1 | 40A Kluczyk zapłonu |
| IGN2 | 30A Przekaźnik rozrusznika, kluczyk zapłonu |
| SEKCJA | Jednostka sterująca ABS 40A |
| F/BLW | 30A Przekaźnik wentylatora przedniego |
| F/MGŁA | 15A Przekaźnik przednich świateł przeciwmgłowych |
| ZEWN | 15A DRL, oświetlenie tablicy rejestracyjnej, światła pozycyjne, kierunkowskazy |
Oznaczenie przekaźnika
| WTRYSKIWACZ | 15A Sterownik silnika, zawór elektromagnetyczny EGR (jeśli jest na wyposażeniu), przekaźnik nagrzewnicy |
| BTN1 | Bezpiecznik 40A POKÓJ 10A, bezpiecznik TCCS 20A, bezpiecznik STOP 15A, gniazdo wtykowe |
| BTN2 | 20A Tylne światło przeciwmgielne, Fotel kierowcy regulowany elektrycznie, Przednie siedzenie podgrzewane |
| BTN3 | 40A W / SHD 15A, D / Zamek. Hazard 15A, S/Dach 20A, OBD-II 10A, bezpiecznik fotela kierowcy |
| CD/WENTYLATOR (C/FAN2) | Przekaźnik klimatyzacji 30A, przekaźnik wentylatora chłodzącego (HI) |
| PAMIĘĆ | 10A ETACS, zestaw wskaźników, jednostka sterująca ECAT, jednostka klimatyzacyjna, miernik wielofunkcyjny |
| AUDIO | Bezpiecznik 20 A Moduł pamięci 10 A, sterownik wycieraczki tylnej szyby, sprzęt do odtwarzania dźwięku |
| (ZEWN) | 15A Przekaźnik świateł przeciwmgłowych, oświetlenie tablicy rejestracyjnej, zespolone światło cofania, światło pozycyjne |
| ILLUMI | Jednostka DRL 10A, podświetlenie, włącznik skrzynki zapłonowej, oświetlenie zapalniczki samochodowej, wyłącznik awaryjny, zegar, zestaw wskaźników, licznik wielofunkcyjny, włącznik elektrycznego sterowania szybami, włącznik ogrzewania tylnego, włącznik szyby tylnej wycieraczki i szyby spryskiwacza, sprzęt do odtwarzania dźwięku |
Dodatkowe pudełko (2)
Montowany w modelu Kia Sorento 1 z silnikiem wysokoprężnym.

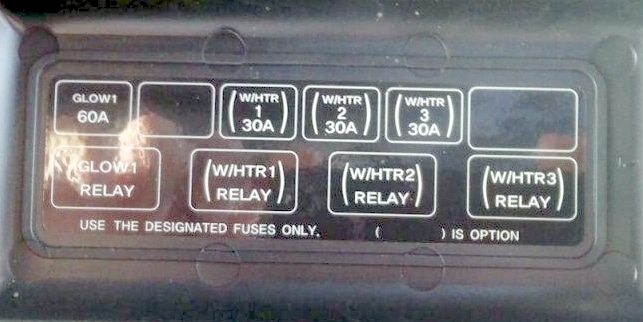

Schemat na odwrocie pokrywy pudełka
Za pracę silnika odpowiadają bezpieczniki i przekaźniki (GLOW – świece żarowe, W/HTR – dodatkowa nagrzewnica).
Obwody nie pasują lub posiadasz inną generację – zapoznaj się z opisem Kia Sorento 2 .
