Kia Picanto 1 generacji produkowana była w latach 2004, 2005, 2006, 2007, 2008, 2009, 2010 i 2011. W tym czasie model przeszedł zmianę stylizacji. Picanto rozesłano po całym świecie, w Azji znane jest także pod nazwą Poranek . W tym artykule znajdziesz oznaczenie bezpieczników i przekaźników Kia Picanto 1 generacji wraz ze schematami blokowymi i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Rzeczywiste przypisanie bezpieczników i przekaźników w Twoim Kia Picanto zostanie wydrukowane z tyłu osłony ochronnej.
Contents
Przedział pasażerski

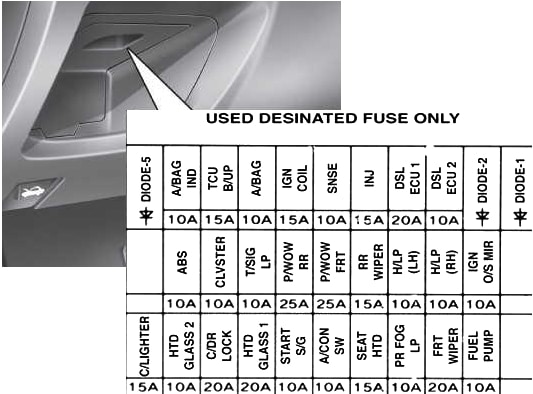

Skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą po stronie kierowcy. Aby uzyskać dostęp, pociągnij osłonę ochronną.
Schemat

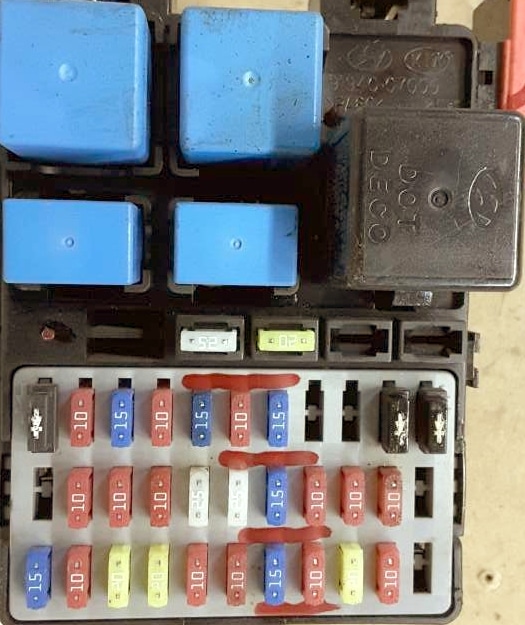

Zdjęcie poglądowe
Opis
| POCZĄTEK | 10A Rozrusznik |
| RR MGŁA LP | 10A Tylne światło przeciwmgłowe |
| A/CON SW | 10A Układ klimatyzacji |
| GRUPA | Blok 10A |
| SEAT HTD | 15A Podgrzewane siedzenia |
| C/JAŚNIEJSZE | Zapalniczka 15A |
| TORBA | 10A Poduszki powietrzne |
| R/WIPER | 15A Wycieraczka tylna |
| SEKCJA | 10A System zapobiegający blokowaniu |
| CEWKA IGN | 15A Zapłon |
| Płyta T/SIG | 10A Lampa kierunkowskazu |
| NKU SZKŁO1 | 20A Ogrzewana tylna szyba |
| NKU SZKŁO2 | 10A Ogrzewana tylna szyba |
| P/WDW RR | 25A Podnośnik do szkła (tył) |
| IGN O/S MIR | 10A Zewnętrzne lusterko wsteczne |
| P/WDW FRT | 25A Podnośnik do szkła (przód) |
| WYCIERACZKA PRZ | Wycieraczka 20A (przód) |
| H/LP (LH) | Reflektory 10A (po lewej) |
| H/LP (PRAWA) | Reflektory 10A (prawe) |
| POMPA PALIWOWA | 10A Pompa paliwa |
| INJ | Wtryskiwacz 15A |
| SNSR | 10A Czujnik tlenu |
Bezpiecznik zapalniczki jest oznaczony C / LIGHTER 15A i znajduje się w lewym dolnym rogu.
Liczba przekaźników na górze zależy od poziomu wyposażenia elektrycznego. Tutaj mogą znajdować się przekaźniki alarmowe i dokręcania zakrętów, centralny zamek, szyba windy itp.
Komora silnika
Główna skrzynka bezpieczników
Znajduje się po lewej stronie komory silnika.

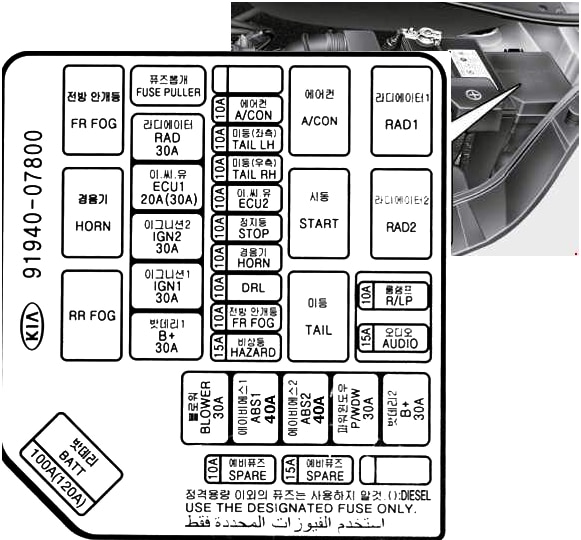

Schemat

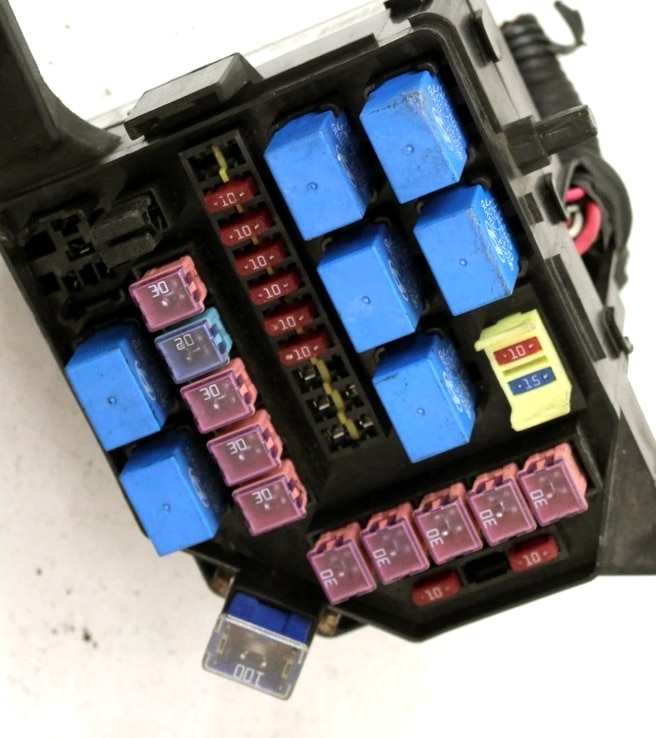

Zdjęcie
Przeznaczenie
| ECU1 | 20 / 30A Jednostka sterująca silnika |
| ZATRZYMYWAĆ SIĘ | 10A Światło stopu |
| FR/MGŁA | 10A Przednie światło przeciwmgłowe |
| A/CON | Klimatyzator 10A |
| KLAKSON | 10A Sygnał dźwiękowy |
| ECU2 | 10A Jednostka sterująca silnika |
| ZAPASOWY | 10A Zapasowy bezpiecznik |
| ZAPASOWY | 15A Zapasowy bezpiecznik |
| ABS2 | 40A Układ przeciwblokujący |
| ABS1 | 40A Układ przeciwblokujący |
| B+ | 30A Deska rozdzielcza B + |
| DMUCHACZ | Wentylator 30A |
| IGN1 | 30A Zapłon |
| IGN2 | 30A Zapłon |
| OGON LEWY | 10A Tylna lampa obrysowa (lewa) |
| OGON PRAWY | 10A Tylna lampa obrysowa (prawa) |
| DRL | Światła do jazdy dziennej 10A |
| ZARYZYKOWAĆ | 15A Światła awaryjne |
| P/LP | 10A Lampa wewnętrzna |
| AUDIO | 15A System audio |
| P/WDW | 30A Szkło elektryczne |
| RAD | Wentylator chłodnicy 30A |
| BAT | Generator 100/120A, akumulator |
| FR Mgła | Przekaźnik przednich świateł przeciwmgłowych |
| A/CON | Przekaźnik klimatyzatora |
| KLAKSON | Przekaźnik klaksonu |
| POCZĄTEK | Przekaźnik rozrusznika |
| RAD1 | Przekaźnik wentylatora chłodnicy |
| RAD2 | Przekaźnik wentylatora chłodnicy |
| RR Mgła | Przekaźnik tylnych świateł przeciwmgłowych |
| OGON | Przekaźnik światła tylnego |

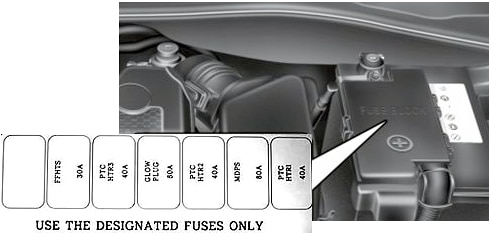

Dodatkowe pudełko
Instalowany na akumulatorze w modelach z silnikami benzynowymi.
Oznaczenie
| MDPS | Sterowanie elektryczne 80A |
| FFHT | 30A Czujnik temperatury podgrzewacza filtra paliwa |
| ŚWIECA ŻAROWA | Świeca żarowa 30A |
| MDPS | Sterowanie elektryczne 80A |
| PTC HTR1 | 40A Dodatkowa grzałka 1 |
| PTC HTR2 | 40A Dodatkowa grzałka 2 |
| PTC HTR3 | 40A Dodatkowa grzałka 3 |
Główny bezpiecznik

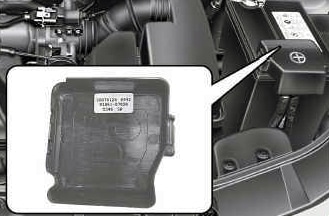

Na dodatnim zacisku akumulatora znajduje się główny bezpiecznik mocy wykonany w postaci wkładki topikowej dużej mocy.
Schematy nie pasują do Kia Picanto innej generacji, zapoznaj się z opisem drugiej i trzeciej generacji.
