Kia Ceed CD 3 generacji była produkowana w latach 2018, 2019, 2020, 2021, 2022 i nadal jest produkowana w wersjach nadwozia typu hatchback i kombi. W tym poście pokażemy lokalizację skrzynek oraz szczegółowe lokalizacje bezpieczników i przekaźników w Kia Ceed CD wraz z ich schematami i zdjęciami. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Ilość elementów w pudełkach oraz ich przeznaczenie mogą różnić się od pokazanych i zależą od roku produkcji oraz wyposażenia modelu.
Przedział pasażerski

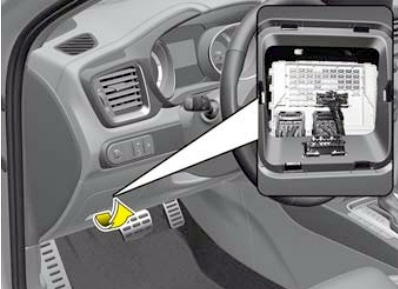

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą.
Na odwrotnej stronie naniesione zostanie faktyczne powołanie w formie diagramu.

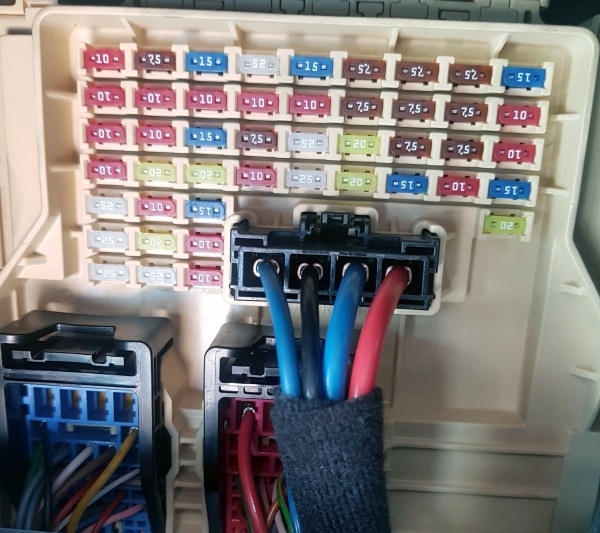

Zdjęcie

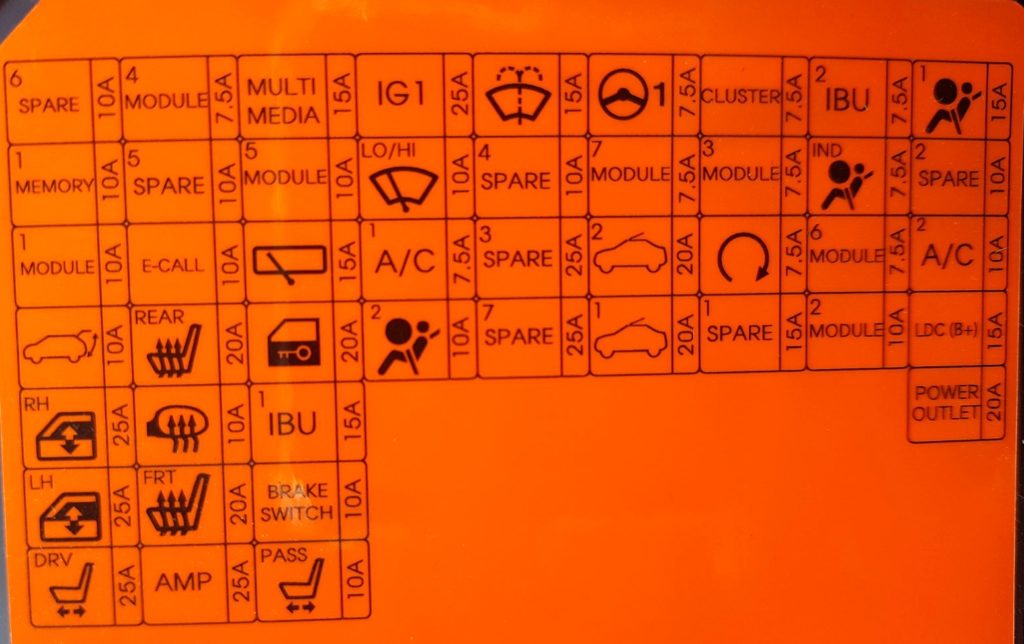

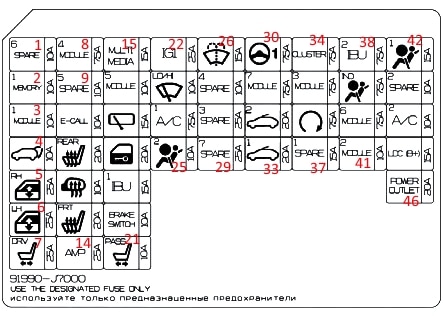

Schemat
Przeznaczenie
| 1 | Rezerwa 10A |
| 2 | Moduł sterownika IMS (zintegrowany system pamięci) 10A, moduł sterowania klimatyzacją, moduł mocy tylnej klapy |
| 3 | Moduł aktywnego dławika 10 A, złącze diagnostyczne, zestaw wskaźników, wyłącznik zagrożeń, skrzynka przekaźników ICM (moduł zintegrowany) (przekaźnik składanych/składanych lusterek zewnętrznych), automatyczny czujnik oświetlenia i fotokomórki, przełącznik konsoli, zewnętrzny uchwyt inteligentnego kluczyka po stronie kierowcy/pasażera |
| 4 | 10A Przekaźnik tylnej klapy |
| 5 | 25A Podnośnik szyby prawy |
| 6 | 25A Podnośnik szyby lewy |
| 7 | 25A Moduł systemu pamięci fotela kierowcy (IMS), przełącznik ręczny fotela kierowcy |
| 8 | Inteligentny moduł sterujący asystenta parkowania 7,5 A, przełącznik poduszki powietrznej, zintegrowana jednostka sterująca nadwozia (IBU) |
| 9 | Rezerwa 10A |
| 10 | 10A Moduł połączenia alarmowego systemu ERA-GLONASS |
| 11 | 20A Moduł sterujący ogrzewaniem tylnych siedzeń |
| 12 | 10A Zasilanie zewnętrznego lusterka wstecznego, strona kierowcy/pasażera, moduł sterujący klimatyzacją |
| 13 | 20A Podgrzewane przednie siedzenie |
| 14 | 25A Wzmacniacz sygnału audio, wzmacniacz (AMP) |
| 15 | 15A Niskonapięciowy konwerter DC/DC (system audio/AMP (wzmacniacz)), jednostka główna audio, audio/wideo i nawigacyjna |
| 16 | 10A Elektryczny hamulec postojowy, moduł sterujący ogrzewaniem tylnych siedzeń, moduł wezwania pomocy ERA-GLONASS, lusterko elektrochromatyczne, główna jednostka sterująca audio, audio/wideo i nawigacji, oświetlenie dźwigni zmiany biegów automatycznej skrzyni biegów, moduł sterujący klimatyzacją, przetwornica niskiego napięcia DC/DC ( system audio / AMP (wzmacniacz)), moduł sterujący ogrzewaniem przednich siedzeń, moduł sterujący wentylacją przednich siedzeń, moduł pamięci fotela kierowcy (IMS), przełącznik reflektorów na lewym/prawym uchwycie bocznym |
| 17 | 15A Wycieraczka tylna |
| 18 | Zamek drzwi 20A |
| 19 | 15A Zintegrowana jednostka sterująca nadwozia (IBU) |
| 20 | 10A Zintegrowana jednostka sterująca nadwozia (IBU), włącznik świateł hamowania |
| 21 | 10A Moduł sterujący ogrzewaniem przednich siedzeń, moduł sterujący wentylacją przednich siedzeń |
| 22 | Zapłon 25A, panel przyłączeniowy komory silnika (bezpiecznik – ECU5, SENSOR4, ABS3, TCU2) |
| 23 | 10A Wycieraczka szyby przedniej |
| 24 | Klimatyzator 7,5A |
| 25 | 10A Poduszka powietrzna |
| 26 | 15A Zmywarka do szkła |
| 27 | Rezerwa 10A |
| 28 | Rezerwa 25A |
| 29 | Rezerwa 25A |
| 30 | Elektryczne wspomaganie kierownicy 7,5 A |
| 31 | 7,5A Moduł sterujący ogrzewaniem tylnych siedzeń, moduł sterujący ogrzewaniem przednich siedzeń, moduł sterujący wentylacją przednich siedzeń, podgrzewacz dysz, panel złączy komory silnika (przekaźnik świateł drogowych reflektorów, przekaźnik reflektorów), przekaźnik DCU (jednostka sterująca dozowaniem), chłodzenie silnika dmuchawy |
| 32 | 20A Szyberdach |
| 33 | 20A Szyberdach |
| 34 | Zestaw wskaźników 7,5A |
| 35 | Przełącznik trybu sportowego 7,5 A, włącznik świateł hamowania, |
| 36 | Rozpoczęcie 7,5 A |
| 37 | Rezerwa 15A |
| 38 | 7,5A Zintegrowana jednostka sterująca nadwozia (IBU) |
| 39 | Wskaźnik poduszki powietrznej 7,5 A |
| 40 | 7,5A Zintegrowana jednostka sterująca nadwozia (IBU) |
| 41 | Główna jednostka sterująca audio, A/V i nawigacji, niskonapięciowy konwerter DC/DC (system audio/AMP (wzmacniacz)) |
| 42 | 15A Moduł sterujący systemu bezpieczeństwa pasywnego |
| 43 | Rezerwa 10A |
| 44 | 10A Panel przyłączeniowy komory silnika (przekaźnik wentylatora), moduł sterujący klimatyzacji, rezystor dmuchawy, silnik dmuchawy, |
| 45 | Główna jednostka sterująca audio, A/V i nawigacji, moduł sterujący klimatyzacji, niskonapięciowy konwerter DC/DC, (system audio/AMP (wzmacniacz)) |
| 46 | 20A Gniazdo zapalniczki na uchwycie po lewej stronie |
Za zapalniczkę odpowiada bezpiecznik nr 46 przy 20A.
Komora silnika

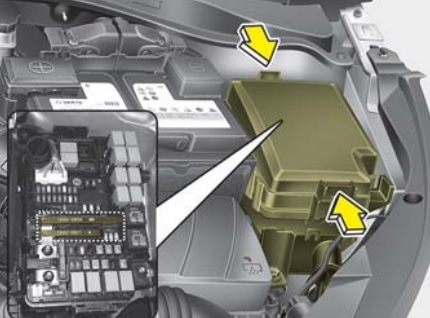

Znajduje się po lewej stronie komory silnika.

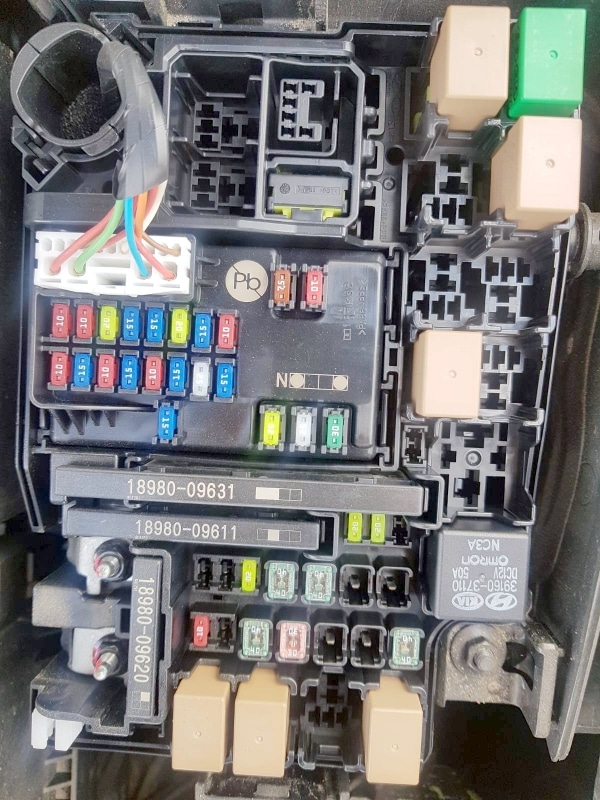

Zdjęcie

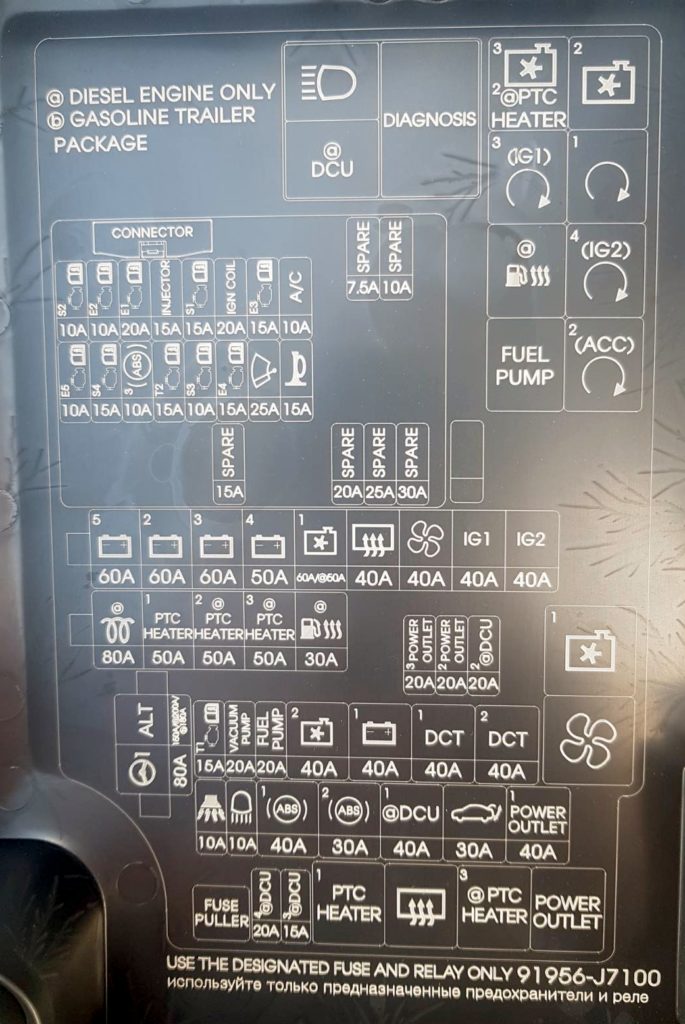

Schemat

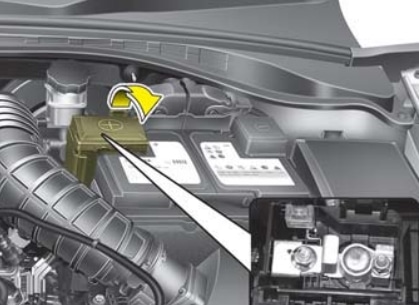

Na dodatnim zacisku akumulatora znajduje się oddzielny bezpiecznik dużej mocy w postaci wkładki topikowej.
Jeśli schematy nie pasują lub posiadasz Kia Ceed innej generacji, sprawdź opis dla 2. generacji. A jeśli masz jakieś pytania, napisz je w komentarzach.
