Kia Sephia produkowana była w latach 1993, 1994, 1995, 1996, 1997, 1998, 1999 i 2000. Następnie model przeszedł modernizację, a zaktualizowaną wersję sprzedawano w latach 2001, 2002 i 2003. Niektórzy nazywają go Kia Sephia 2 . Model ten jest również znany jako Kia Spectra . W tej publikacji znajdziesz oznaczenia bezpieczników i przekaźników Kia Sefiya wraz ze schematami skrzynek i ich lokalizacją. Pokażmy bezpiecznik odpowiedzialny za zapalniczkę.
Aktualne schematy dla Twojego modelu zostaną wydrukowane na okładce pudełka. Sprawdź termin.
Komora silnika
Znajduje się obok akumulatora.

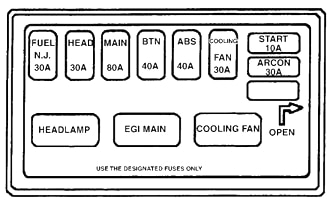

Typ 1
Schemat
Opis
| WTRYSK PALIWA | 30A Układ kontroli spalin |
| GŁOWA | Reflektory 30A |
| GŁÓWNY | 80A Ochrona wszystkich obwodów (głównych) |
| BTN | 40A Alarm awaryjny, wnętrze, drzwi, zamki, światła stop, tylna lampa zespolona |
| WENTYLATOR CHŁODZĄCY | 30A Wentylator chłodzący |
| POCZĄTEK | Rozrusznik 10A |
| KLIMATYZACJA | 30A Dodatkowy wentylator |
| SEKCJA | Układ ABS 40A |
| EGGI GŁÓWNE | Główny przekaźnik zapłonu |
Typ 2
Schemat
Przeznaczenie
| 1 | IGN 1: 20A (stacyjka) |
| 2 | ABS: 30A (ABS) |
| 3 | TNS: 30A (automatyczne podłączenie do bezpieczników wtórnych TAIL 10A, TAIL 10A) |
| 4 | IGN 2: 30A (stacyjka, przekaźnik rozrusznika) |
| 5 | START: 20A Rozrusznik |
| 6 | 30A. Zasilanie bezpieczników 15 i 20 |
| 7 | CHŁODZENIE/WENTYLATOR: 20A Otwór wentylacyjny. Kaloryfer |
| 8 | WARUNEK/WENTYLATOR: 20A Odpowietrznik. Klimatyzator |
| 9 | ROZRUSZNIK: 10 / 15A Rozrusznik |
| 10 | DMUCHAWA: 25A Wentylator nagrzewnicy |
| 11 | SR/ACC: Klimatyzator 10A |
| 12 | RR FOG: 10A Tylne światła przeciwmgłowe |
| 13 | ZAGROŻENIE: 15A Lampka ostrzegawcza zagrożenia |
| 14 | D / LOCK: 25A Centralny zamek drzwi |
| 15 | ABS: 30A ABS |
| 16 | SZYB DACH: 15A Люк |
| 17 | P / W RH: 20A Prawe elektryczne podnośniki szklane |
| 18 | P/W LH: 20A Lewe elektryczne podnośniki szyb |
| 19 | WYCIERACZKA RR: 15A Wycieraczka szyby – tył |
| 20 | IGN 2: 20A Wyłącznik zapłonu, przekaźnik rozrusznika |
| 21 | GŁOWA: Reflektory 25A |
| 22 | CEWKA IG: Cewka zapłonowa 15A |
| 23 | OBD – II: 10A Złącze diagnostyczne |
| 24 | ODMGŁAWANIE: 20A Grzejnik szklany |
| 25 | OX SEN D: 10A Tylny czujnik tlenu |
| 26 | OX SEN U: 10A Przedni czujnik tlenu |
| 27 | POMPA PALIWA: 10A Pompa paliwa |
| 28 | WTRYSKIWACZ: Wtryskiwacz 10A |
| 29 | A / CON: 10A Klimatyzator |
| 30 | BTN: Światła stopu 30A, Światła awaryjne, Oświetlenie wewnętrzne, Centralny zamek |
| 31 | 10A Automatyczne światło włączone |
| 32 | FRT FOG: 15A Światła przeciwmgielne, przednie |
| 33 | TYŁ PRAWY: 10A Światło boczne – tylne prawe |
| 34 | TYLNY LH: 10A Światło pozycyjne – tylny lewy |
| 35 | HEAD LOW: 15A Niski poziom reflektora |
| 36 | HEAD HI: 15 A Reflektor, daleko |
| 37 | Klakson: 15A Przekaźnik klaksonu |
| 41 45 | CZĘŚCI ZAMIENNE: 10A, 15A, 20A, 30A (zapasowe) |
| 50 | DEFOG Światła przeciwmgielne |
| 51 | POMPA PALIWA Pompa paliwa |
| 52 | Sygnał klaksonu |
| 53 | Klimatyzator AIR COND |
| 54 | Główny przekaźnik zapłonu EGI MAINAMP |
| 55 | REFLEKTOR Reflektory, lampki wskaźników i lampki kontrolne |
| 56 | TNS Wykonuje automatyczne podłączenie do bezpieczników wtórnych TAIL (LEV) 10A, TAIL (PRAWY) 10A |
| 60 | P/WINDOWS Przekaźnik do elektrycznych podnośników szyb |
| 61 | DMUCHAWA Przekaźnik ogrzewania i klimatyzacji |
| 63 | WENTYLATOR CHŁODZĄCY Przekaźnik wentylatora chłodnicy |
| 64 | WENTYLATOR SKRAPLACZA Klimatyzator z przekaźnikiem wentylatora |
| 75 | BEZPIECZNIK – Pęseta |
Przedział pasażerski
Znajduje się pod panelem, na lewym słupku, w pobliżu dźwigni otwierania maski. Zamykana pokrywą ochronną.

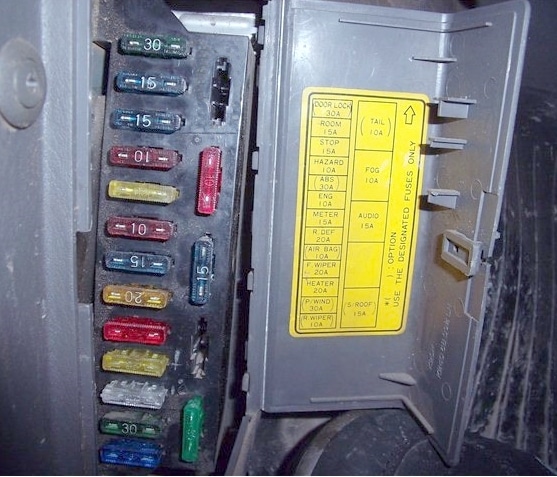

Typ 1
Zdjęcie
Oznaczenie
| OGON | 10A Tablica rejestracyjna, przednia lampa zespolona |
| MGŁA | 15A Światła przeciwmgielne |
| AUDIO | 15A System audio, zapalniczka, lusterka zewnętrzne zdalnie sterowane, serwo anteny |
| PRZEJRZEĆ | 30A Automatyczne zamki do drzwi, zamki do drzwi |
| POKÓJ | 10A Oświetlenie wewnętrzne i lokalne, zegarowe, oświetlenie bagażnika |
| ZARYZYKOWAĆ | Alarm 10A |
| ANG | Silnik 10A |
| METR | 15A Deska rozdzielcza, kierunkowskazy |
| R. OBR | 20A Ogrzewana tylna szyba |
| WILPER | 20A Wycieraczka i spryskiwacz przedniej szyby |
| PODGRZEWACZ | 20A Silnik nagrzewnicy |
| OKNO MOCY | 30A Serwo do szyb okiennych |
| R. WYCIERACZKA | 10A Wycieraczka i spryskiwacz tylnej szyby |
Typ 2
Schemat
Opis
| TORBA | 10A Poduszka powietrzna |
| WŁĄCZ LAMPĘ | 10A Lampa kierunkowskazu |
| METR | 10A Tablica przyrządów, światło cofania, klakson |
| ILLUMI | Przełącznik podświetlenia 10A |
| GNIAZDO ZASILANIA | 15A Lampka oświetlenia bagażnika, gniazdo zasilania |
| ZARYZYKOWAĆ | 15A Lampka ostrzegawcza zagrożenia |
| ZATRZYMYWAĆ SIĘ | 15A Światło stopu, ABS |
| OGON (PRAWY) | 10A Żarówka światła bocznego (prawy tył / lewy przód), włącznik oświetlenia |
| OGON (lewy) | 10A Żarówka światła bocznego (lewy tył / prawy przód) |
| CYGARO | Zapalniczka 15A |
| AUDIO | 10A System audio, elektryczne lusterko wsteczne, zegar |
| WYCIERACZKA (PRZEDNIA) | 15A Środek do czyszczenia szyb, spryskiwacz (przód), szyberdach |
| WYCIERACZKA (RR) | 15A Środek do czyszczenia szyb (tył). Podkładka (tył) |
| GRZAŁKA | 15A Podgrzewane przednie siedzenie |
| WYBR. LUSTRA | 10A Ogrzewane zewnętrzne lusterko wsteczne |
| POCZĄTEK | 10A Jednostka sterująca silnika, jednostka ECAT (elektronicznie sterowane sterowanie zawieszeniem) |
Bezpiecznik zapalniczki jest oznaczony jako CIGAR 15A.
Jeśli chcesz pomóc w uzupełnieniu materiału – napisz wszystko w komentarzach.
