Kia Picanto JA/TA (2/3G) – bezpieczniki i przekaźniki

Kia Picanto 2 generacji produkowana była w latach 2011, 2012, 2013, 2014, 2015, 2016 i 2017. Znana również jako KIA Morning . W tej publikacji znajdziesz oznaczenie bezpieczników i przekaźników Kia Picanto 2 i 3 generacji wraz ze schematami i zdjęciami, a także ich lokalizację. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.

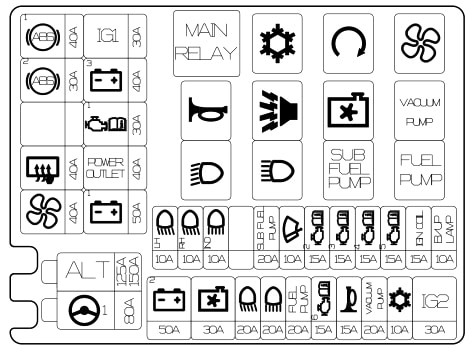

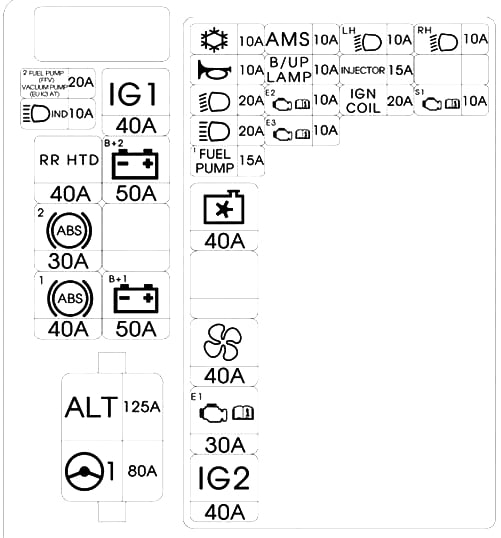

Takie rozmieszczenie skrzynek bezpiecznikowych i przekaźnikowych jest również typowe dla 3 generacji produkowanej w latach 2018, 2019, 2020, 2021. Aktualne oznaczenia elementów w blokach zostaną pokazane na schematach znajdujących się z tyłu pokrywy ochronnej. Sprawdź termin.

Contents

1 Przedział pasażerski

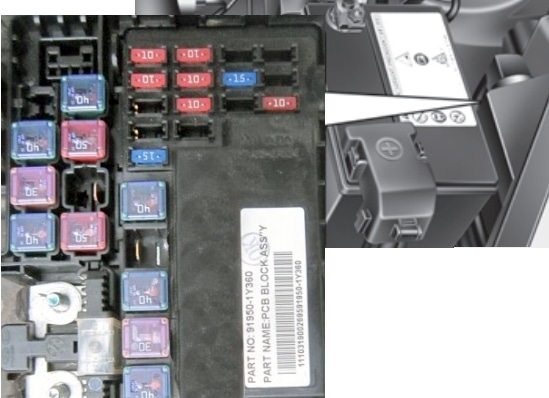

2 Komora silnika

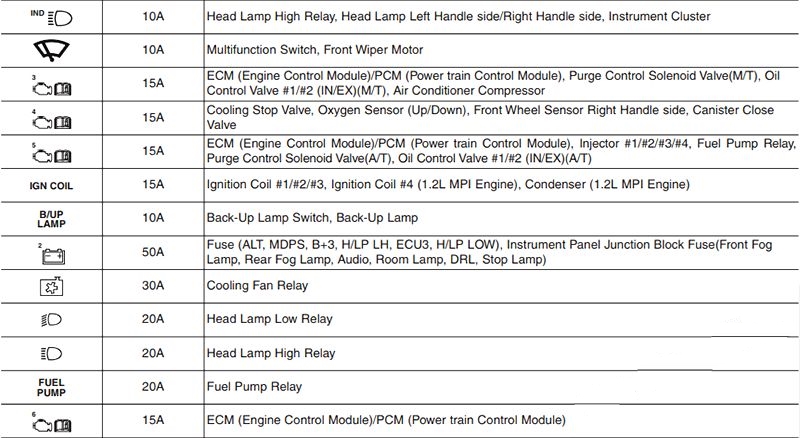

- 2.1 Główna skrzynka bezpieczników

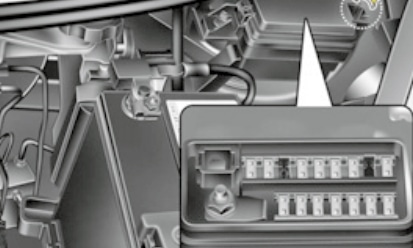

- 2.2 Dodatkowe pudełko

Przedział pasażerski

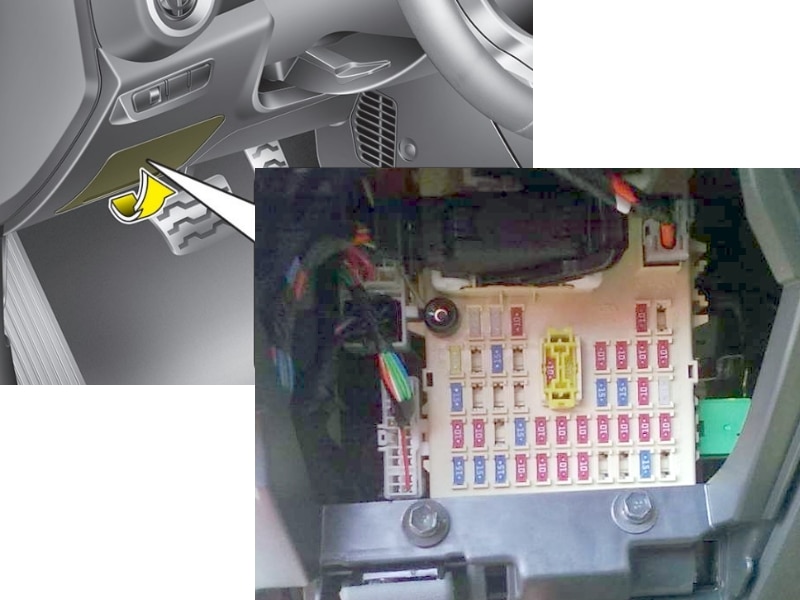

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.

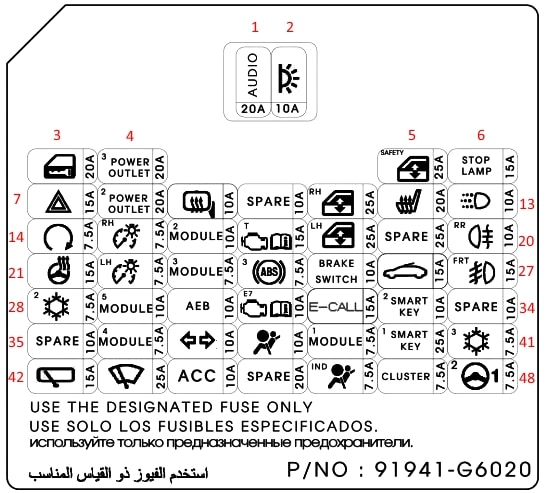

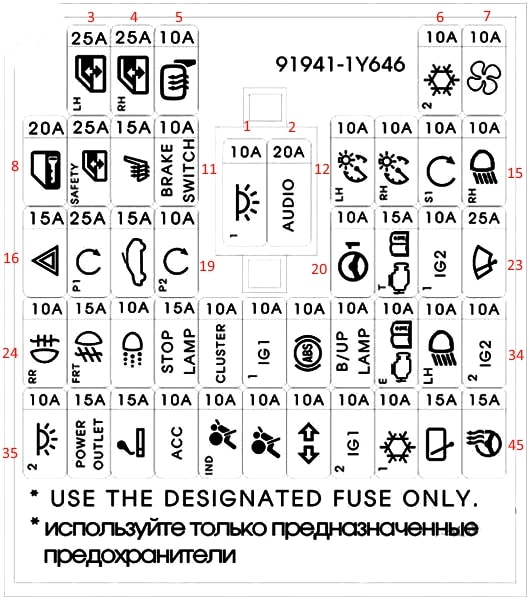

Schemat

Opis

1 Salon 1	10A Lampa bagażnika, ECU klimatyzacji, ECU osprzętu elektrycznego nadwozia (BCM) / ECU siłownika przepustnicy (TACM), automatyczne oświetlenie i fotoczujnik, oświetlenie uchwytu na kubek, zestaw wskaźników, oświetlenie włącznika zapłonu i czujnik otwarcia drzwi, lampka w osłonie przeciwsłonecznej kierowcy , oświetlenie konsoli sufitowej (dla pojazdów z górnym lukem), oświetlenie wnętrza (dla pojazdów bez luku dachowego).
2 System audio	20А System audio (bez systemu Stop-Start), przetwornik prądu (z systemem Stop-Start),
3 Elektryczny podnośnik do szyb (lewa strona)	25A Wyłącznik podnośnika szyb tylnych lewych, główny wyłącznik podnośnika szyb, moduł zapobiegający przytrzaśnięciu podnośnika szyb w drzwiach kierowcy, wyłącznik podnośnika szyb w drzwiach pasażera.
4 Elektryczny podnośnik do szyb (prawa strona)	25A Przełącznik podnośnika szyb tylnych prawych drzwi, główny wyłącznik podnośnika szyb, wyłącznik podnośnika szyb w drzwiach pasażera.
5 Podgrzewane lusterka	10A Lusterko zewnętrzne z napędem elektrycznym od strony kierowcy/pasażera, ECM/PCM, ECU klimatyzatora.
6 Klimatyzator	10A Jednostka sterująca klimatyzacją.
7 Wentylator	10A ECM/PCM, przełącznik wentylatora, rezystor wentylatora.
8 Zamek drzwi	20A Przekaźnik blokady/odblokowania drzwi, przekaźnik odblokowania pokrywy bagażnika.
9 Elektryczny podnośnik do szyb z zabezpieczeniem przed przytrzaśnięciem	25A Moduł zasilania szyby drzwi kierowcy z zabezpieczeniem przed przyciśnięciem.
10 Podgrzewane siedzenia	15A Podgrzewane siedzenia kierowcy/pasażera.
11 Hamulce	10A Czujnik świateł stopu
12 Lewa lampa tylna	10A Zestaw wskaźników, lewa tylna lampa zespolona, lampa tablicy rejestracyjnej, lampa tylnego zderzaka, lewy reflektor, lewy reflektor.
13 Prawa lampa tylna	10A Lampa tylna lewa, lampa tablicy rejestracyjnej, oświetlenie (+), lampa tylnego zderzaka, reflektor lewy, reflektor lewy.
14 Rozpocznij	10A Wyłącznik zapłonu, ECM/PCM, przekaźnik PCB i skrzynka bezpieczników (przekaźnik rozruchowy).
15 Prawy reflektor	10A Zestaw wskaźników, prawy reflektor.
16 Alarm	15A Przekaźnik alarmowy, wyłącznik kierunkowskazów i alarmu, wyłącznik alarmu.
17 PDM1	25A Jednostka sterująca kluczykiem elektronicznym.
18 Górny właz	15A Silnik klapy górnej.
19 PDM3	10A Sterownik kluczyka elektronicznego, moduł immobilizera, przycisk Start/Stop.
20 TCU (jednostka sterująca skrzynią biegów)	15A Generator impulsów „A” / „B”, czujnik prędkości pojazdu, czujnik położenia wybieraka.
21 ING	15A Cewka zapłonowa, kondensator.
22 ING2	10A ECU elektrycznego wyposażenia nadwozia (BCM) / ECU przepustnicy (TACM), ECU klimatyzatora, silnik luku dachowego, timer odmgławiacza tylnej szyby, przekaźniki niskiego i wysokiego ciśnienia, napęd lewego/prawego korektora kąta pochylenia reflektora, przyrząd panelowa skrzynka przyłączeniowa elektrycznych szyb).
23 Elektryczny silnik spryskiwacza szyby przedniej	25A Silnik wycieraczek przednich, przełącznik wielofunkcyjny.
24 Prawa poprawka PTF	10A Przekaźnik tylnych świateł przeciwmgielnych.
25 Pierwsza poprawka	10A Przekaźnik świateł przeciwmgielnych.
26 Światła do jazdy dziennej	10A Wyposażenie elektryczne nadwozia ECU (BCM) / ECU napędu przepustnicy (TACM).
27 Sygnał stopu	10A Przekaźnik świateł hamowania, przekaźnik PCB i skrzynka bezpieczników (przekaźnik amerykański), włącznik świateł hamowania, złącze diagnostyczne, klucz elektroniczny ECU, przekaźnik podnośnika szyby.
28 instrumentów	10A ECU wyposażenia elektrycznego nadwozia (BCM), ECU napędu przepustnicy (TASM), regulator czasowy pasa bezpieczeństwa, ECU klimatyzacji, zestaw wskaźników.
29 IGN1	10A Przełącznik świateł hamowania, alternator (G3LA / G4LA), czujnik pomocy przy parkowaniu tyłem R/L, środkowy czujnik pomocy przy parkowaniu tyłem R/L, przełącznik podgrzewanych siedzeń, podgrzewane siedzenia kierowcy/pasażera, przełącznik na panelu przednim, przetwornik prądu, elektrochromowy widok z tyłu lustro.
30 ABS	10A Czujnik odchylenia, złącze diagnostyczne, ESP ECU, ABS ECU, przekaźnik PCB i skrzynka bezpieczników (przekaźnik amerykański, przekaźnik ESS), czujnik kąta skrętu, przełącznik wielofunkcyjny
31 Światła cofania	10A Włącznik świateł cofania.
32 PCU	10A Klucz elektroniczny ECU.
33 Lewy reflektor	10A Lewy reflektor.
34 PDM2	10A Jednostka sterująca kluczem elektronicznym.
35 Salon2	10A Przekaźnik oświetlenia wnętrza.
36 Gniazdo	Gniazdo zasilania 15A.
37 Zapalniczka	Zapalniczka 15A.
38 Pomocnicze o.	10A Wyposażenie elektryczne nadwozia (BCM) ECU, przetwornik prądu, ECU kluczyka elektronicznego, elektryczny włącznik lusterka zewnętrznego.
39 Ind. pod. bez.	10A Zestaw wskaźników.
40 Under. bez.	10A ECU klimatyzacji, ECU bezpieczeństwa pasażerów.
41 Kierunkowskaz	10A Przełącznik wielofunkcyjny (Europa), wyłącznik awaryjny (z wyjątkiem Europy).
42 EUR	10A EBU EUR.
43 Wycieraczka tylnej szyby	Przełącznik wielofunkcyjny 15 A, silnik wycieraczki tylnej szyby.
44 Ogrzewanie kierownicy	15A Podgrzewacz kierownicy.
