Kia Cerato 3 generacji była produkowana w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 i sprzedawana na całym świecie. W USA, Europie i innych krajach jest również znany jako Kia Forte i Kia K3 . W tym materiale znajdziesz oznaczenia bezpieczników i przekaźników Kia Cerate 3 generacji wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Wykonanie puszek oraz przeznaczenie ich elementów może różnić się od prezentowanego. Sprawdź opis ze schematem na odwrocie osłony ochronnej.
Generacja Kia Forte nie jest odpowiednia?
[ opis dla drugiej generacji ]
Contents
Przedział pasażerski
Skrzynka bezpiecznikowa

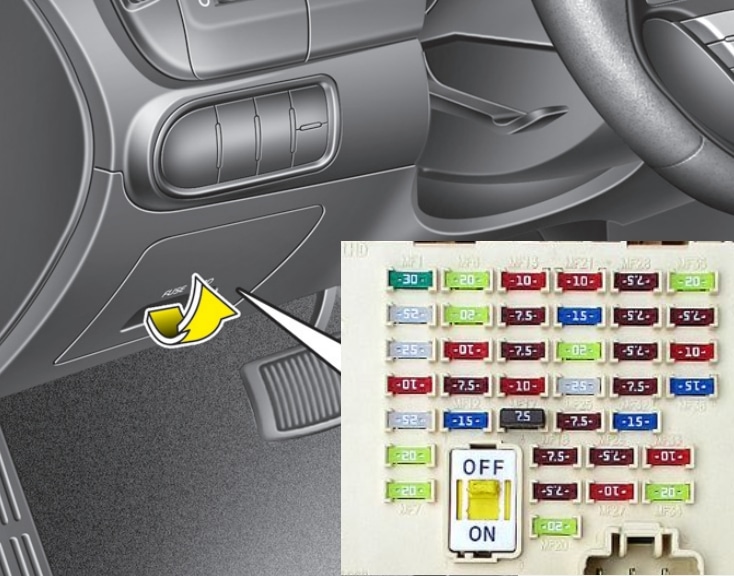

Znajduje się pod deską rozdzielczą po stronie kierowcy.

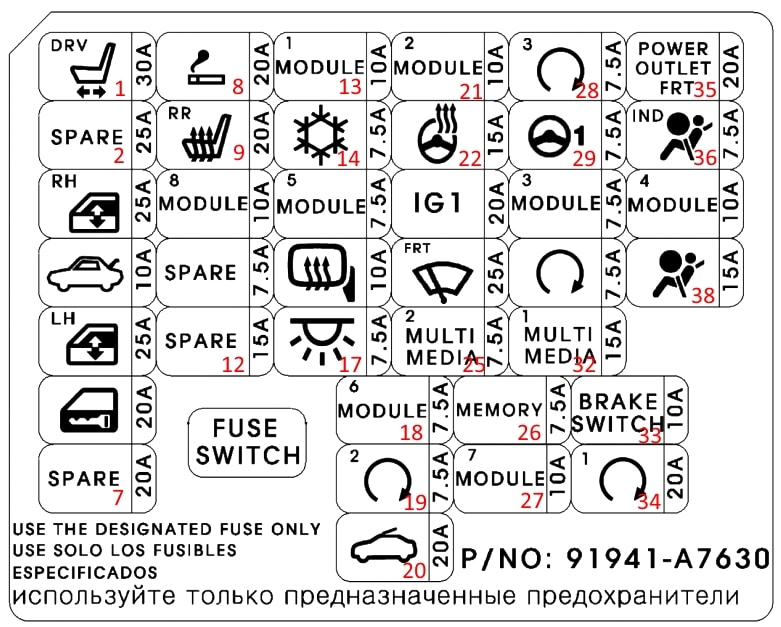

Schemat
Opis
| 1 | 30A ELEKTRYCZNIE FOTEL KIEROWCY – Fotel kierowcy (fotel sterowany elektrycznie, podparcie lędźwiowe) |
| 2 | 25A ZAPASOWE – Rezerwa |
| 3 | 25А POWER WINDOW RH – Inteligentna skrzynka rozdzielcza (przekaźnik prawego elektrycznego podnośnika szyby) |
| 4 | 10A TRUNK – Inteligentna skrzynka przyłączeniowa (przekaźnik pokrywy bagażnika) |
| 5 | 25A POWER WINDOW LH – Inteligentna skrzynka rozdzielcza (przekaźnik lewy elektryczny podnośnik szyby) |
| 6 | 20A DOOR LOCK – Inteligentna skrzynka rozdzielcza (przekaźnik zamka drzwi, przekaźnik odblokowania drzwi) |
| 7 | 20А ZAPASOWE – Rezerwa |
| 8 | ZAPALNICZKA 20A – Zapalniczka i gniazdko elektryczne |
| 9 | 20А OGRZEWANIE SIEDZENIA TYLNEGO – Rezerwa |
| 10 | 10А MODULE8 – ВСМ, ECU kluczy elektronicznych |
| 11 | 7,5А ZAPASOWE – Rezerwa |
| 12 | 15A ZAPASOWE – Rezerwa |
| 13 | 10А MODULE1 – kluczyki elektroniczne ECU, VSM, zegar cyfrowy, system audio, radioodtwarzacz audiowizualny z nawigacją, elektryczne sterowanie lusterkami zewnętrznymi |
| 14 | 7,5А AIR CON – sterownik klimatyzacji, jonizator na zestawie wskaźników, przekaźnik wentylatora, przekaźnik benzynowy z PTC |
| 15 | 7,5 A MODUŁ5 – Luk dachowy, siedzenie kierowcy CCS ECU, moduł ogrzewania siedzenia pasażera, ogrzewanie tylnego siedzenia |
| 16 | 10A OGRZEWANE LUSTERKO – ECM, ECU klimatyzacji, lusterko zewnętrzne |
| 17 | LAMPKA WEWNĘTRZNA 7,5 A – Oświetlenie bagażnika, światło kierunkowe po stronie kierowcy, światło kierunkowe po stronie pasażera, lampka schowka podręcznego, lampka oświetlenia osłony przeciwsłonecznej lewa/prawa, lampka sufitowa wnętrza, lampka sufitowa w konsoli górnej, wyłącznik zapłonu i czujnik drzwi (bez kluczyków elektronicznych) |
| 18 | 7,5A MODUŁ 6 – Przełącznik trybu sportowego, blokada klawiszy |
| 19 | 7.5A PDM2 – „Z kluczami elektronicznymi: ECU kluczy elektronicznych Bez kluczy elektronicznych: moduł immobilizera” |
| 20 | 20A DACH SZYBKI – Luk górny |
| 21 | 10A MODULE2 – Elektrochromatyczne lusterko wsteczne, wielofunkcyjne gniazdo diagnostyczne, regulacja zasięgu reflektorów, ECU klimatyzacji, regulacja zasięgu reflektorów lewy/prawy, ECU kierowcy CCS, moduł IMS kierowcy, moduł podgrzewania siedzenia pasażera |
| 22 | 15A OGRZEWANA KIEROWNICA – Podgrzewana kierownica |
| 23 | 20A IG1 – Bez kluczy elektronicznych: przekaźnik i skrzynka bezpieczników komory silnika (bezpiecznik – A 1, ECU 3, ABS 3) |
| 24 | 25A PRZEDNIA WYCIERACZKA – Silnik wycieraczek szyby przedniej, skrzynka bezpieczników/przekaźników pod maską (przekaźnik wycieraczek), przełącznik wielofunkcyjny |
| 25 | 7,5A ZAPASOWE – Rezerwa |
| 26 | PAMIĘĆ 7,5 A — moduł IMS kierowcy, zewnętrzna klamka kluczyka elektronicznego po stronie kierowcy, zewnętrzna klamka kluczyka elektronicznego po stronie pasażera, BCM, moduł monitorowania ciśnienia w oponach, automatyczny czujnik oświetlenia i fotokomórka, zestaw wskaźników, złącze łącza danych, wielofunkcyjne złącze diagnostyczne, zegar cyfrowy, powietrze sterownik klimatyzacji |
| 27 | 10A MODUŁ7 – Skrzynka przekaźników ICM, (przekaźnik klaksonu kierunkowskazów, przekaźnik składanego lusterka, przekaźnik składanego lusterka) |
| 28 | 7,5A PDM3 – Z kluczami elektronicznymi: Klucz elektroniczny ECU Bez kluczy elektronicznych: Moduł immobilizera “ |
| 29 | 7,5A MDPS – EBU EUR |
| 30 | 7,5A MODUŁ 3 – Deska rozdzielcza |
| 31 | 7,5A START – Z alarmem, bez kluczyków elektronicznych i bez immobilizera: Skrzynka przekaźników ICM (przekaźnik alarmu antywłamaniowego) Bez alarmu lub z kluczykami elektronicznymi lub z immobilizerem: przełącznik zakresu skrzyni biegów (automatyczna skrzynia biegów), przekaźnik komory silnika i skrzynka bezpieczników (rozrusznik przekaźnik), ECU kluczy elektronicznych, ECM” |
| 32 | 15A MULTIMEDIA1 – System audio, radioodtwarzacz audiowizualny z nawigacją |
| 33 | PRZEŁĄCZNIK HAMULCA 10A – Włącznik świateł hamowania |
| 34 | 20A PDM1 – ECU klucza elektronicznego |
| 35 | 20A POWER OUTLET FRT – Gniazdo zasilania |
| 36 | 7,5AA / BAG IND – Deska rozdzielcza |
| 37 | 10A MODUŁ4 – Przełącznik na panelu przednim, moduł monitorowania ciśnienia w oponach, włącznik świateł stop, zegar cyfrowy, BCM, czujnik pomocy przy parkowaniu tylny lewy (zewnętrzny/wewnętrzny), czujnik pomocy przy parkowaniu prawy (zewnętrzny/wewnętrzny), czujnik pomocy przy parkowaniu przednim lewy/prawy |
| 38 | 15A A/TORBA – ЭБУ SRS |
Za działanie zapalniczek i gniazdek dodatkowych odpowiadają bezpieczniki o numerach 8 i 35 o wartości 20A.
Skrzynka przekaźników

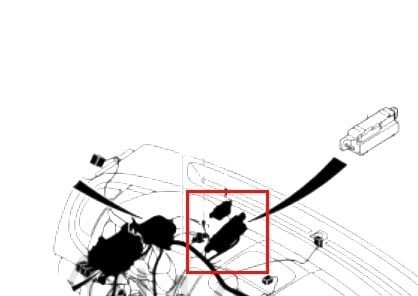

Umieszczony pod panelem w pojedynczej skrzynce przyłączeniowej integracji modułowej ze schematem okablowania.
W zależności od konfiguracji mogą się tu znajdować następujące przekaźniki:
- sterowanie składanymi lusterkami
- oświetlenie (oświetlenie)
- środek do czyszczenia szkła
- grzejnik szklany
- bez dostępu do klucza
- podnośniki elektryczne
- alarmy
- TFTLCD 4,2”
- i inne kontrole
Komora silnika
Główne pudełko
Znajduje się po lewej stronie komory silnika.

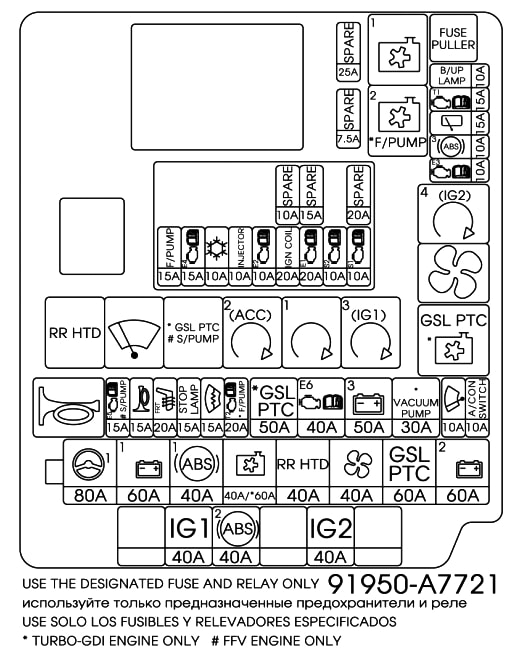

Schemat
Przeznaczenie
| B + 1 | 60А Inteligentna skrzynka rozdzielcza (ARISU-LT IPS 1 (4СН), ARISU-LT IPS 2 (4СН)), Bezpiecznik – lewy elektryczny podnośnik szyby 25A, prawy elektryczny podnośnik szyby 25A, magistrala 10A, moduł 6 7,5 A, moduł 7 10A) |
| C / WENTYLATOR | 60A Przekaźnik wentylatora chłodzącego, niski, przekaźnik wentylatora chłodzącego |
| B + 2 | Inteligentna skrzynka przyłączeniowa 60A (ARISU-LT IPS 4 (4CH), ARISU-LT IPS 3 (4CH), IPS 5 (2CH)), bezpiecznik – elektrycznie sterowane siedzenie (kierowcy), wyłącznik hamulca, PDM1, ogrzewanie tylnych siedzeń |
| GSL РТС | 60A Przekaźnik benzynowy z PTC |
| ABS3 | 10A ABS: Jednostka sterująca ABS ESC: Jednostka sterująca ESC, czujnik odchylenia |
| A/CON SW | 10A ECU klimatyzacji, silnik dmuchawy, rezystor klimatyzacji |
| B + 3 | Inteligentna skrzynka przyłączeniowa 50A (automatyczne urządzenie odcinające wycieki, bezpieczniki – PDM2, zamek drzwi, szyberdach) |
| KOPIA ZAPASOWA | Automatyczna skrzynia biegów 10A: Lusterko elektrochromowe, radioodtwarzacz audiowizualny z nawigacją, tylna lampa zespolona (wewnętrzna), kamera cofania Ręczna skrzynia biegów: Włącznik świateł cofania |
| LAMPA | |
| ZATRZYMAJ SIĘ | 15A Sygnały stopu |
| POMPA PALIWOWA | 15A Przekaźnik pompy paliwa |
| WTRYSKIWACZ | 10A Dysza nr 1 / nr 2 / nr 3 / nr 4, przekaźnik pompy paliwa, przekaźnik sprężarki klimatyzacji |
| ECU 2 | 10A EBUD |
| CEWKA IGN 1 | 20A Cewka zapłonowa, kondensator |
| ECU 1 | 20A EBUD |
| CZUJNIK 2 | Czujnik tlenu 10 A (górny / dolny), zawór elektromagnetyczny o zmiennej geometrii, regulator ciśnienia oleju nr 1 / nr 2, zawór elektromagnetyczny sterujący przedmuchem, przekaźnik wentylatora chłodzącego |
| CZUJNIK 1 | 10A Czujnik położenia wałka rozrządu nr 1 / nr 2 |
| A / Z KOMP | Przekaźnik sprężarki klimatyzacji 10A |
Dodatkowe pudełko
Pasuje wyłącznie do pojazdów z silnikiem diesla pod maską po stronie pasażera.
Schemat
Oznaczenie
PTC HEATER – nagrzewnica pomocnicza/dodatkowa do pojazdów z silnikiem Diesla. Bezpiecznik świec żarowych 80A.
Główny bezpiecznik
W samej pokrywie, na dodatnim zacisku akumulatora, umieszczony jest bezpiecznik dużej mocy w postaci topikowego bezpiecznika, który chroni generator.
