Kia Cerato 2 generacji produkowana była w latach 2008, 2009, 2010, 2011, 2012 i 2013. W Europie i USA znana jest jako Kia Forte . W tym artykule znajdziesz oznaczenie bezpieczników i przekaźników Kia Forte 2 generacji wraz ze schematami skrzynek, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie elementów w blokach może różnić się od prezentowanego i zależy od roku produkcji, poziomu wyposażenia oraz kraju dostawy. Sprawdź opis ze schematem na odwrocie osłony ochronnej.
Generacja Kia Forte nie jest odpowiednia?
Contents
Przedział pasażerski
Skrzynka bezpiecznikowa

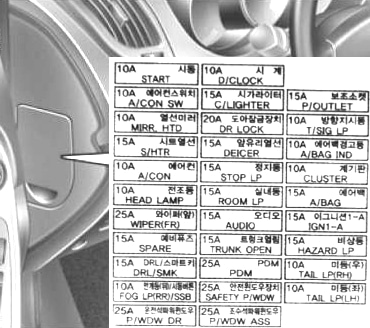

Znajduje się w lewym końcu deski rozdzielczej, po stronie kierowcy, za osłoną zabezpieczającą.

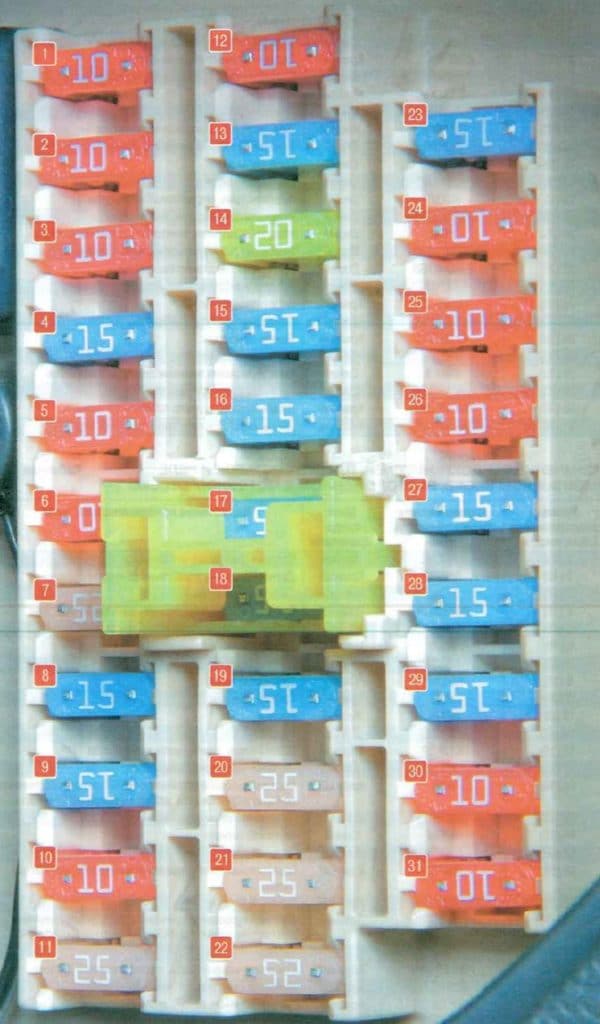

Schemat
Opis
| 1 | 10A Przekaźnik rozrusznika, alarm antykradzieżowy – START |
| 2 | 10A Jednostka sterująca klimatyzatora – A / CON SW |
| 3 | 10A Podgrzewane lusterka zewnętrzne – HTD MIRR |
| 4 | 15A Ogrzewanie siedzenia – SEAT HTR |
| 5 | 10A Klimatyzacja – A/CON |
| 6 | 10A Światła drogowe – LAMPA GŁÓWNA |
| 7 | 25A Wycieraczka szyby przedniej – FR WIPER |
| 8 | 10/15A Wycieraczka tylna lub rezerwowa |
| 9 | 15A Jednostka sterująca zamkami drzwi i zapłonem – DRl/SMK |
| 10 | 10A Tylne lampy przeciwmgłowe – RR FOG |
| 11 | 25A Jednostka sterująca podnośnikiem szyb – P / WDW DR |
| 12 | 10A Zegar – D ZEGAR |
| 13 | Zapalniczka 15A – C / LIGHTER |
| 14 | 20A Klapa, przekaźnik modułu sterującego zapłonem – DR LOCK |
| 15 | 15A Przekaźnik ogrzewania szyby przedniej – DEICER |
| 16 | 15A Stop – sygnały – STOP LP |
| 17 | 15A Oświetlenie wewnętrzne POKÓJ LP |
| 18 | 15A System audio, komputer pokładowy – AUDIO |
| 19 | 15A Przekaźnik napędu otwierania bagażnika – TRUNK OPEN |
| 20 | 25A Moduł sterujący elektroniką drzwi pasażera – PDM |
| 21 | 25A Elektryczne blokowanie szyb – BEZPIECZEŃSTWO P / WDW |
| 22 | Elektryczne szyby 25A – P / WDW ASS |
| 23 | Gniazdo zasilania 15A – P/OUTLET |
| 24 | Blok przełączników 10A – T / SIG LP |
| 25 | Lampka ostrzegawcza poduszki powietrznej 10A – A / BAG IND |
| 26 | 10A Tablica przyrządów – CLUSTER |
| 27 | 15A Poduszka powietrzna – A / TORBA |
| 28 | 15A Blokada drzwi i jednostka sterująca zapłonem – IGN1-A |
| 29 | 15A Przekaźnik alarmowy – HAZARD LP |
| 30 | 10A Lampa lampy pozycyjnej prawej tylnej – TAIL LP (RH) |
| 31 | 10A Lampa lewego światła tylnego – TAIL LP (LH) |
Za zapalniczkę odpowiada bezpiecznik nr 13, 15A.
Skrzynka przekaźników
Umieszczony pod panelem w pojedynczej skrzynce przyłączeniowej integracji modułowej ze schematem okablowania.
Można tu zlokalizować następujące przekaźniki:
- klucze uruchamiające
- oświetlenie (oświetlenie)
- środek do czyszczenia szkła
- grzejnik szklany
- bez dostępu do klucza
- podnośniki elektryczne
- itp.
Komora silnika

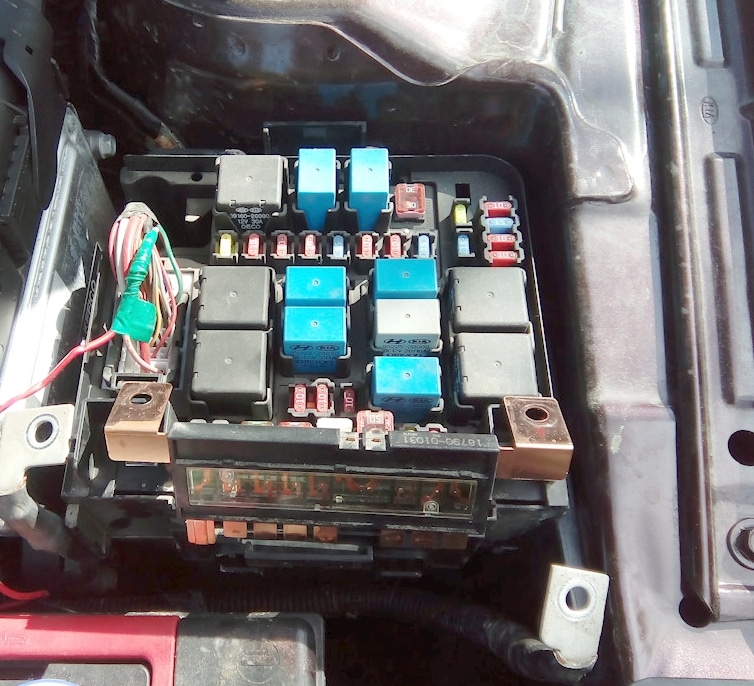

Znajduje się po lewej stronie komory silnika, obok akumulatora, pod osłoną zabezpieczającą.

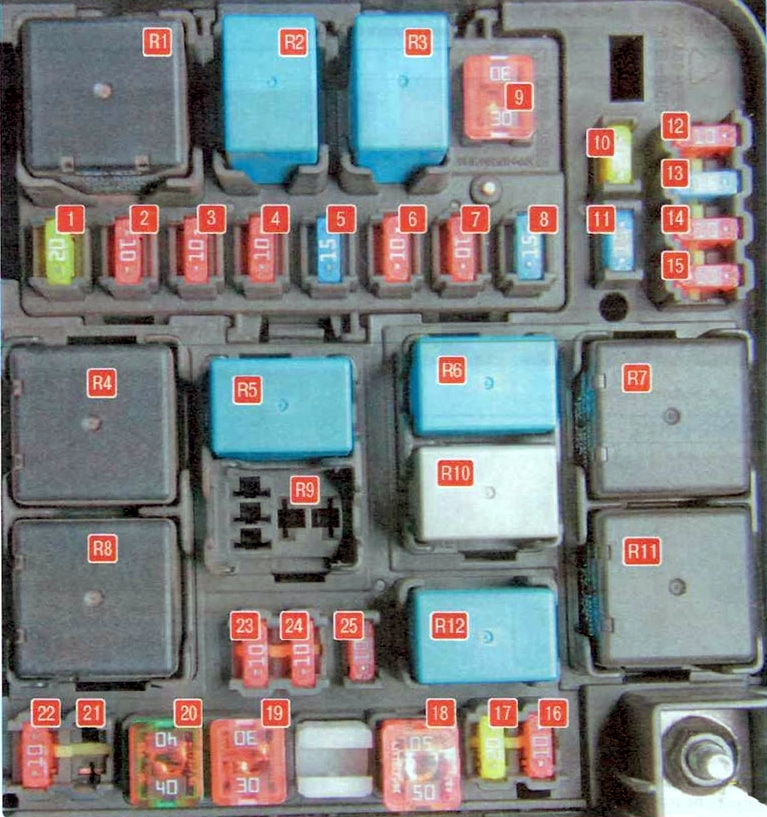

Schemat
Przeznaczenie
| 1 | 20A Cewki zapłonowe, kondensator – CEWKA IGN |
| 2 | 10A Czujniki układu zarządzania silnikiem – SNSR2 |
| 3 | 10A Układ zapłonowy – ECU2 |
| 4 | 10A Układ klimatyzacji, wtryskiwacze paliwa – WTRYSKIWACZ |
| 5 | 15A Czujniki układu zarządzania silnikiem – SNSR1 |
| 6 | 10A Przekaźnik główny – ECU1 |
| 7 | 10A Klimatyzacja – A/CON |
| 8 | 15A Pompa paliwa – F/POMPA |
| 9 | 30A Przekaźnik główny – ECU |
| 10 | 20А Rezerwa – ZAPASOWE |
| 11 | 15А Rezerwa – ZAPASOWA |
| 12 | 10A Włącznik świateł cofania – B/UPLP |
| 13 | 15A Cewki zapłonowe, kondensator – ECU3 |
| 14 | 10A Układ kontroli stabilności ESP, układ przeciwblokujący ABS, czujnik kursu walut – ABS |
| 15 | 10A Czujniki układu zarządzania silnikiem – SNSR3 |
| 16 | 10A Sygnał dźwiękowy – KLAKSON |
| 17 | 20A Światło drogowe – H / LPHI |
| 18 | 50A Elektroniczna jednostka sterująca wyposażeniem elektrycznym kabiny pasażerskiej – BATT2 |
| 19 | 30A Stacyjka – IGN 1 |
| 20 | 40A Układ kontroli stabilności ESP, układ przeciwblokujący ABS, złącze diagnostyczne – ABS1 |
| 21 | 20А Rezerwa – ZAPASOWE |
| 22 | 10A Światła przeciwmgielne, złącze diagnostyczne – FOG LP (FR) |
| 23 | 10A Lampa świateł mijania lewego reflektora – H / LP LO LH |
| 24 | 10A Żarówka świateł mijania, prawy reflektor – H / LP LO RH |
| 25 | 10А Rezerwa – ZAPASOWA |
Przekaźnik
- GŁÓWNY – Przekaźnik główny
- F/POMPA – Przekaźnik pompy paliwa
- A / C0N – Przekaźnik klimatyzatora
- DMUCHAWA – Przekaźnik elektrycznego wentylatora chłodnicy układu chłodzenia
- H/LPHI – Przekaźnik świateł drogowych reflektorów
- RÓG – Przekaźnik klaksonu
- C/FAN HI – Przekaźnik wentylatora elektrycznego układu klimatyzacji (wysoka prędkość)
- START – Przekaźnik rozrusznika
- FOG LP – Przekaźnik tylnych świateł przeciwmgłowych
- WIPER – Przekaźnik wycieraczek
- C/FAN LO – Przekaźnik wentylatora elektrycznego układu klimatyzacji (niskie obroty)
- H/LPLO – Przekaźnik świateł mijania reflektorów
Główna jednostka

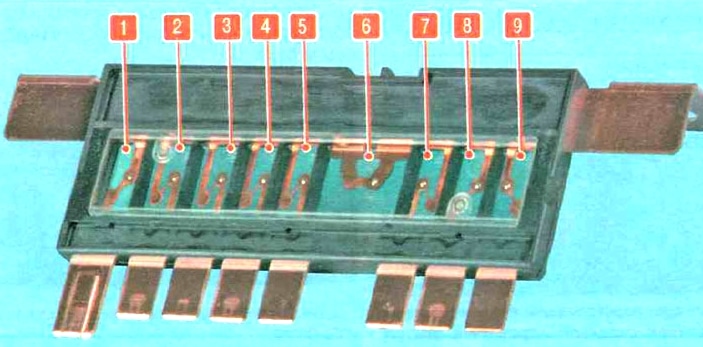

Z boku, na ścianie czołowej, znajduje się główna skrzynka bezpiecznikowa wykonana w formie wkładek bezpiecznikowych dużej mocy.
Schemat
Oznaczenie
- 80А MDPS – jednostka sterująca EPS
- 40A ABS2 – Jednostka sterująca ABS, jednostka sterująca ESP
- 40A C/FAN – Elektrowentylator klimatyzacji
- DMUCHAWA 40A – Elektrowentylator chłodnicy układu chłodzenia
- SZKŁO HTD 40A – Podgrzewane lusterka boczne
- 125A ALT – Generator
- 30A IGN2 – Stacyjka (zamek)
- 50A WATT 1 – Elektroniczna jednostka sterująca wyposażeniem elektrycznym kabiny pasażerskiej
- 50A ZAPASOWE – Rezerwa
Nadal masz pytania? Zapytaj ich w komentarzach.
