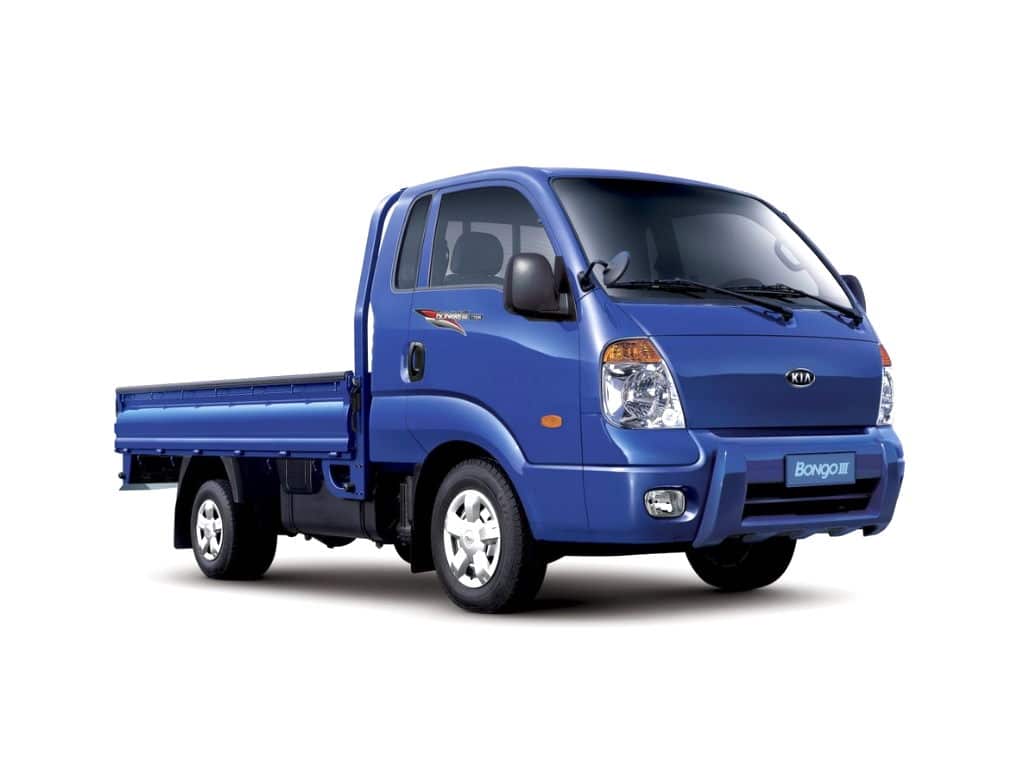

Seria Kia Bongo 3 była dostarczana na całym świecie z różnymi zmianami i modyfikacjami (pickup, lodówka, van) i jest również znana pod nazwami Kia K-Series lub Kia Besta . W trakcie produkcji model ten został odnowiony. W naszym artykule znajdziesz oznaczenie bezpieczników i przekaźników Kia Bongo (modyfikacje K2500, K2700, K2900, K3000) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016), Wydania z lat 2017 i 2018 ze schematami pudełkowymi i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja pudełek, ich rozmieszczenie oraz przeznaczenie elementów w nich zawartych w Twojej Kia Bongo może różnić się od prezentowanej i zależy od roku produkcji, kraju dostawy oraz poziomu wyposażenia. Sprawdź opis ze schematem na odwrocie osłony ochronnej.

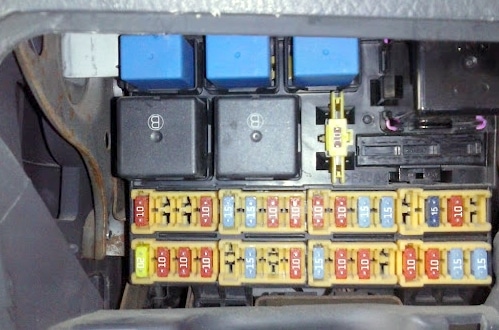

Przedział pasażerski
Znajduje się w lewej dolnej części deski rozdzielczej, za osłoną ochronną.

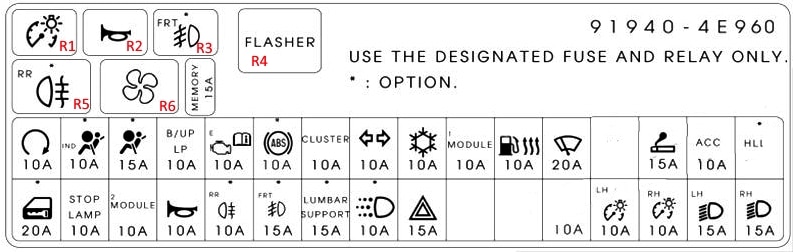

Schemat
Opis
| PAMIĘĆ | Bezpiecznik 15A „PAMIĘĆ” |
| ROZRUSZNIK | Rozrusznik 10A |
| LAMPA B/UP | 10A Światła cofania |
| ANG | 10 / 15A System zarządzania silnikiem |
| GRUPA | 10A Zestaw wskaźników |
| T/SiG | 10A Kierunkowskazy |
| STEROWANIE NAGRZEWNICĄ | Grzejnik 10A |
| MODUŁ | 10A systemu ETACS |
| PODGRZEWACZ PALIWA | 15A Ogrzewanie paliwa |
| WYCIERACZKA | 15A Wycieraczka szyby przedniej |
| ZAPALNICZKA | Zapalniczka 15A |
| AKC | 10A Wyposażenie opcjonalne |
| Wysoki poziom | 10A (Modyfikacje) System korekcji położenia reflektorów |
| ZAMEK OD DRZWI | 20A (Modyfikacje) Centralny zamek |
| ŚWIATŁO STOPU | 10A Światła stopu |
| KLAKSON | 10A Sygnał dźwiękowy |
| TYLNE ŚWIATŁO PRZECIWMGIELNE | 15A (Modyfikacje) Światła przeciwmgielne |
| ŚWIATŁO PRZECIWMGIELNE | 15A (Modyfikacje) Światła przeciwmgielne |
| ZARYZYKOWAĆ | Alarm 15A |
| KLUCZ ILLUMI | 10A (Modyfikacje) Podświetlenie wyłącznika zapłonu |
| ILLUMI | Oświetlenie 10A |
| LAMPA TYLNA | 10A Wymiary tylne |
Bezpiecznik zapalniczki jest oznaczony jako ZAPALNICZKA.
Przekaźnik
- przekaźnik wielkości
- przekaźnik klaksonu
- przekaźnik świateł przeciwmgłowych
- przekaźnik – przerywacz kierunkowskazów
- złącze przekaźnika do podłączenia dodatkowego wyposażenia
- przekaźnik silnika wentylatora nagrzewnicy

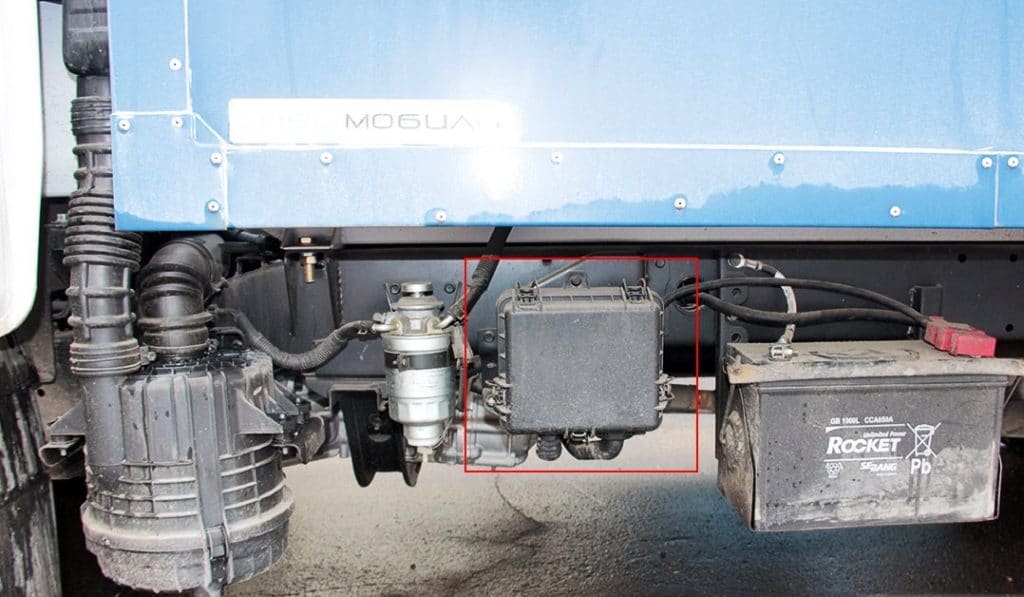

Pudełko pod ramą
Zamykana jest także osłoną ochronną, w niektórych modelach noszona jest pod maską. W każdym razie znajduje się on obok akumulatora i jest chroniony głównym bezpiecznikiem sieciowym 100A.

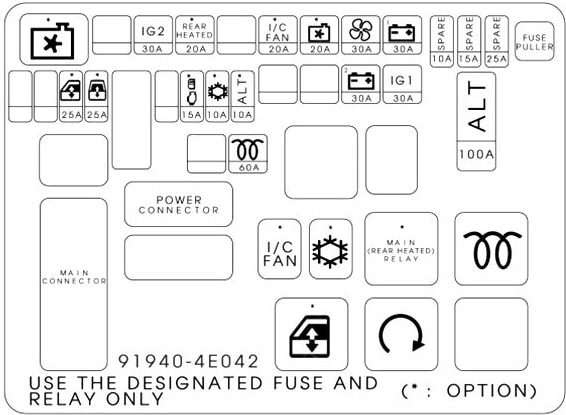

Schemat
Przeznaczenie
| ZAPASOWY | Zapasowy |
| BTN1 | 30A Przekaźnik tylnej klapy |
| PRZEGLĄDARKA | 30A Silnik wentylatora nagrzewnicy |
| WARUNEK | Przekaźnik silnika wentylatora skraplacza klimatyzacji 20A |
| WENTYLATOR IC | Silnik intercoolera 20A |
| RR HTD | 20A Ogrzewana tylna szyba kabiny |
| IGN2 | 30A Układ zapłonowy |
| GŁÓWNY | 100A Główny bezpiecznik zasilania |
| IGN1 | 30A Układ zapłonowy |
| BTN2 | 30A Przekaźnik główny |
| WSZYSTKO | Generator 10A |
| A/CON | 10A Klimatyzator |
| ECU | 15A System zarządzania silnikiem |
| P/W (TYŁ) | 25A Elektryczne szyby w drzwiach przednich |
| P/W (FRT) | 25A Elektryczne szyby tylnych drzwi |
| H/LP (PRAWA) | 15A Prawy reflektor |
| H/LP (LH) | 15A Lewy reflektor |
| BLASK HTR | 60A Przekaźnik świecy żarowej |
