Kia Cerato 1 generacji została wprowadzona w 2003 roku. Produkowana w latach 2004, 2005, 2006, 2007, 2008 i 2009 i dostarczana na całym świecie w wersjach nadwozia typu sedan i hatchback. W USA znana jest jako Kia Forte . W tej publikacji pokażemy oznaczenie bezpieczników i przekaźników Kia Forte LD 1 generacji wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego. Sprawdź przyporządkowanie względem schematu znajdującego się z tyłu osłony ochronnej.
Generacja Kia Forte nie jest odpowiednia?
[ opis dla drugiej generacji ]
Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.

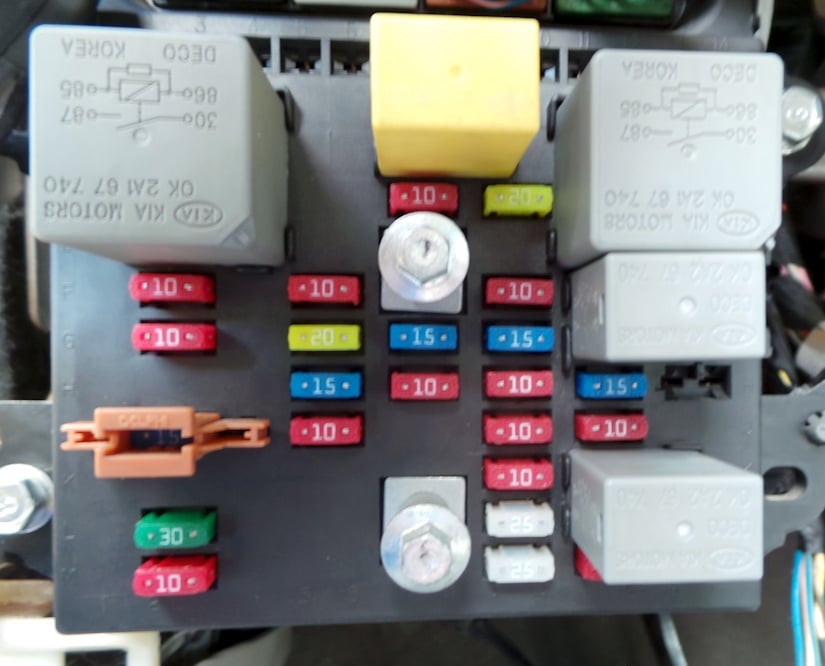

Zdjęcie poglądowe

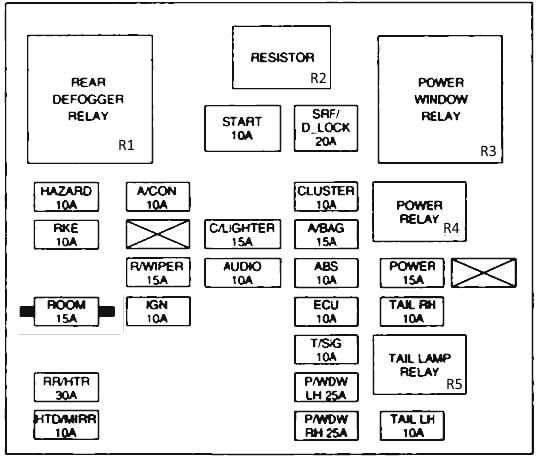

Schemat
Opis
| POCZĄTEK | 10A Rozrusznik |
| BLOKADA SRF/D | 20A Dach, Blokada drzwi |
| RR Mgła | 10A Tylne światło przeciwmgłowe |
| ZARYZYKOWAĆ | Alarm 10A |
| A/CON | 10A Układ klimatyzacji |
| GRUPA | 10A BCM, tablica przyrządów (IND.), moduł sterujący klimatyzacji |
| RKE | 10A Zdalny dostęp bez kluczy |
| S/HTR | 20A Ogrzewanie siedzenia |
| C/ LŻEJSZA | Zapalniczka 15A |
| TORBA | Poduszki powietrzne 15A |
| R/ WYCIERACZKA | 15A Wycieraczka tylna |
| AUDIO | 10A System urządzeń audio |
| SEKCJA | 10A Układ przeciwblokujący ABS |
| MOC | Gniazdo zasilania 15A |
| POKÓJ | 15A Oświetlenie wewnętrzne |
| IGN | 10A Zapłon |
| ECU | 10A Jednostka sterująca silnika |
| OGON PRAWY | 10A Światło tylne (prawe) |
| T/SYG | 10A Lampa kierunkowskazu |
| RR/HTR | 30A Ogrzewana tylna szyba |
| P/WDW LH | 25A Podnośnik do szkła (po lewej) |
| HTD/MIRR | 10A Ogrzewanie zewnętrznego lusterka wstecznego |
| P/WDW RH | 25A Podnośnik do szkła (prawy) |
| OGON LEWY | 10A Światło tylne (lewe) |
Bezpiecznik zapalniczki jest oznaczony jako C / LIGHTER i znajduje się pośrodku bloku 15A.
Przekaźnik
| RR/HTR | R1 Przekaźnik ogrzewania tylnej szyby |
| REZYSTOR | Rezystor R2 |
| P/WDW | R3 Przekaźnik elektrycznego podnośnika szyb |
| ACC/PWR | R4 Akcesoria / Przekaźnik gniazdka elektrycznego |
| OGON | R5 Przekaźnik światła tylnego |
Komora silnika

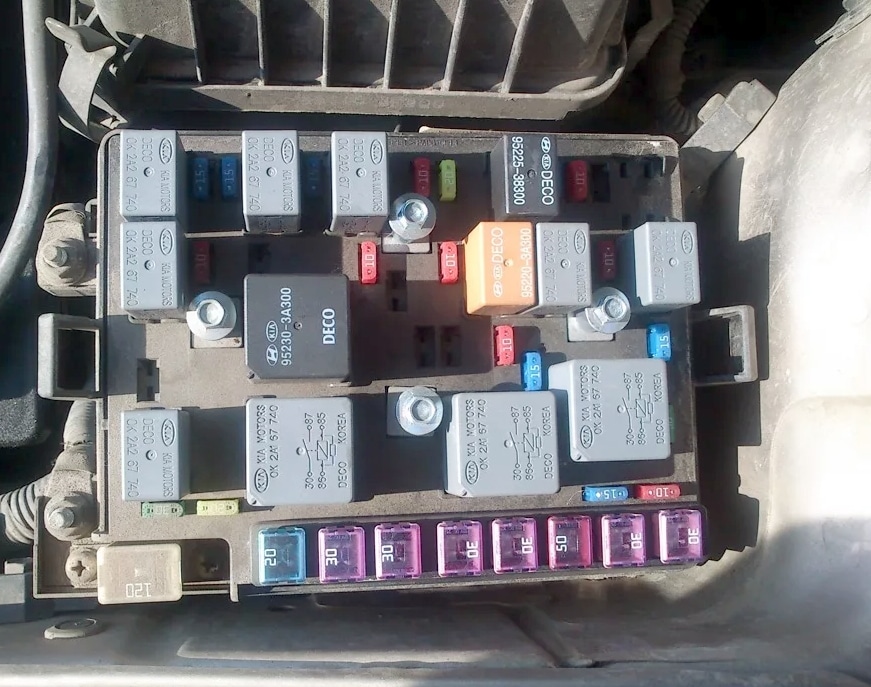

Główne pudełko
Znajduje się po lewej stronie pod osłoną zabezpieczającą.

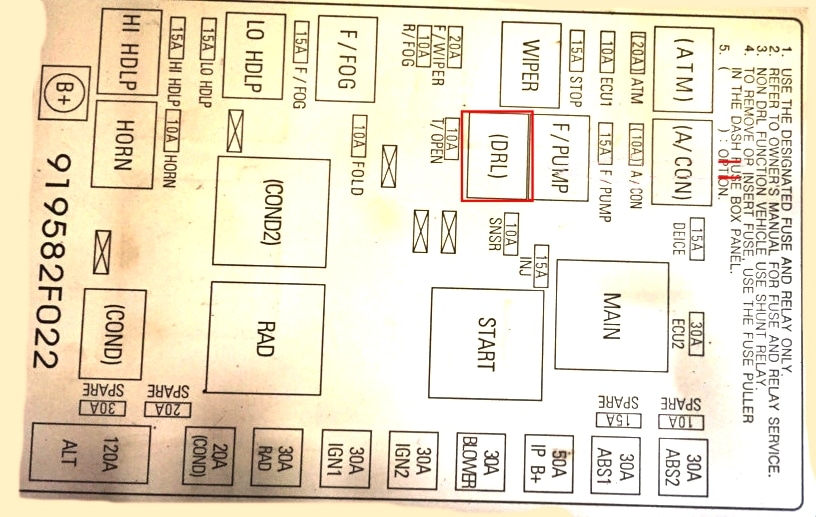

Schemat
Przeznaczenie
| ECU1 | 10A Jednostka sterująca silnika |
| ZATRZYMYWAĆ SIĘ | Światło stopu 15A |
| F/WIPER | 20A Wycieraczka przednia |
| R / MGŁA | 10A Tylne światło przeciwmgłowe |
| F/MGŁA | 15A Przednie światła przeciwmgielne |
| LO FHDLP | Reflektory świateł mijania 15A |
| Cześć, HDLP | Reflektory świateł drogowych 15A |
| A/CON | 10A Układ klimatyzacji |
| F/POMPA | Pompa paliwa 15A |
| DO DŁUGOPISU | 10A Otwieranie pokrywy bagażnika |
| BEZPIECZNE P/OKNO | 20A Moduł ochronny podnośnika szyby |
| KLAKSON | Brzęczyk 10A |
| INJ | Wtryskiwacz 15A |
| SNSR | 10A Czujnik tlenu |
| ECU2 | 30A Jednostka sterująca silnika |
| ZAPASOWY | Zapasowy bezpiecznik |
| SEKCJA | 30A System zapobiegający blokowaniu |
| DMUCHACZ | Wentylator 30A |
| IGN | 30A Wyłącznik zapłonu |
| RAD | Wentylator chłodnicy 30/40A |
| WARUNEK | 20A Przekaźnik wentylatora skraplacza |
| WSZYSTKO | Generator 120/140A |
| Przekaźnik | |
| bankomat | Jednostka sterująca automatycznej skrzyni biegów |
| WYCIERACZKA | Przekaźnik wycieraczek |
| F/MGŁA | Przekaźnik przednich świateł przeciwmgłowych |
| LOHDLP | Przekaźnik reflektorów (światła mijania) |
| Cześć, HDLP | Przekaźnik reflektorów (światła drogowe) |
| A/CON | Przekaźnik klimatyzatora |
| F/POMPA | Przekaźnik pompy paliwa |
| DRL | Przekaźnik świetlny na godziny dzienne |
| WAR2 | Przekaźnik wentylatora skraplacza |
| KLAKSON | Przekaźnik klaksonu |
| GŁÓWNY | Główny przekaźnik |
| POCZĄTEK | Przekaźnik rozrusznika |
| RAD | Przekaźnik wentylatora chłodnicy |
| WARUNEK | Przekaźnik wentylatora skraplacza |

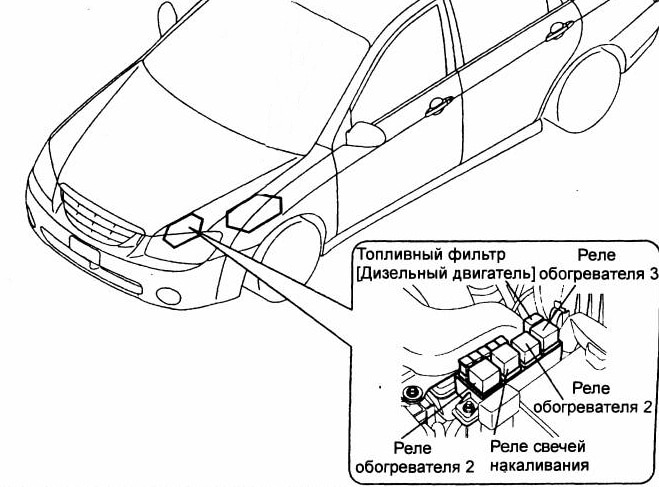

Dodatkowe pudełko
Stosowany głównie do kiaceratów I generacji w silnikach wysokoprężnych.
Oznaczenie
| F/NAGRZEWNICA | 30A Podgrzewacz filtra paliwa |
| NAGRZEWNICA 3 | Grzałka PTC 40A 3 |
| NAGRZEWNICA 2 | Grzejnik PTC 40A 2 |
| BLASK | Świeca żarowa 60A |
| NAGRZEWNICA 1 | Grzałka PTC 40A 1 |
Na tym kończy się artykuł. A jeśli masz coś do uzupełnienia, napisz w komentarzach.
