Kia Optima 4 generacji produkowana była w latach 2015, 2016, 2017, 2018, 2019, 2020. Znana również jako Kia Magentis. W tym czasie samochód został odnowiony. W tej publikacji znajdziesz oznaczenia bezpieczników i przekaźników 4 generacji Kia Optima JF (Magentis) wraz ze schematami skrzynek, zdjęciami i lokalizacją. Pokażmy bezpiecznik zapalniczki. Podsumowując, oferujemy do pobrania kompletną instrukcję naprawy i konserwacji.
Przeznaczenie bezpieczników i przekaźników w skrzynkach Twojej Kia Optima 4 może różnić się od przedstawionego i zależy od roku produkcji, poziomu wyposażenia i regionu dostawy. Sprawdź oznaczenie na podstawie diagramów z tyłu osłony ochronnej.
Contents
Przedział pasażerski

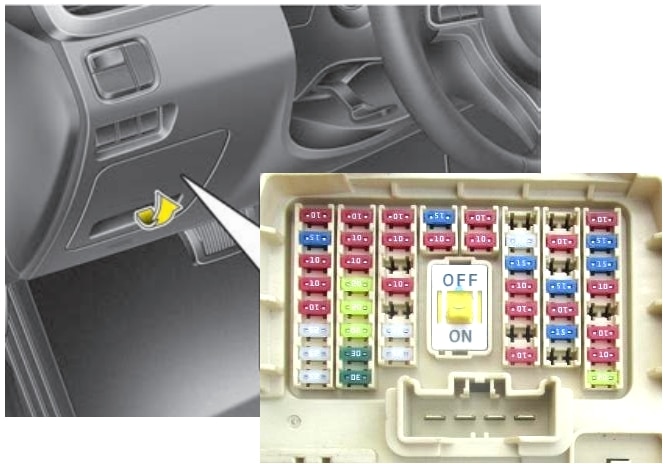

Znajduje się w desce rozdzielczej, po stronie kierowcy, za osłoną ochronną.

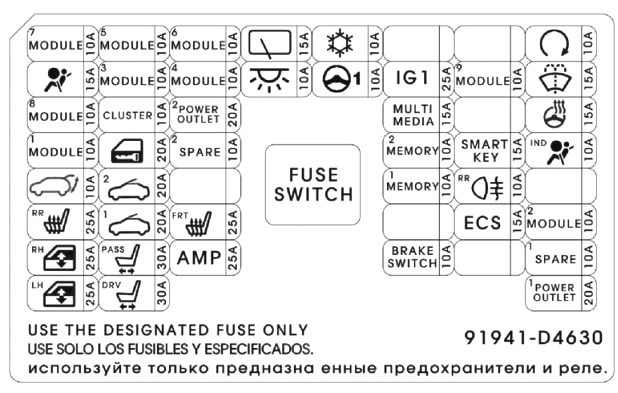

Schemat
Opis
| MODUŁ 7 | 10A Jednostka widoku dookoła, moduł sterujący wentylacją przednich siedzeń, moduł sterujący ogrzewaniem przednich siedzeń, moduł sterujący ogrzewaniem tylnych siedzeń |
| MODUŁ 5 | Jednostka sterująca klimatyzacji 10A, lusterko elektrochromatyczne, przełącznik pasków uderzeniowych, reflektor lewy / prawy, moduł kontroli zasięgu reflektorów, jednostka główna audio / wideo i nawigacji, dźwignia do otwierania klapy wlewu paliwa i pokrywy bagażnika, wskaźnik dźwigni zmiany biegów, moduł IMS kierowcy , moduł sterownika IMS, czujnik poziomu oleju (D4FD), prąd przetwornicy DC w DC. prąd (wzmacniacz) / (audio), moduł sterujący wentylacją przednią, podgrzewane przednie siedzenia z podgrzewaczami tylnych siedzeń |
| MODUŁ 6 | Moduł sterujący inteligentnym kluczem 10A BCM |
| KONDIER | Moduł sterujący klimatyzacji 10 A, panel połączeń E/R (RLY. 3 – przekaźnik wentylatora), jonizator, panel połączeń silnika Diesla (RLY. 3/4 – przekaźnik nagrzewnicy PTC nr 2/3) |
| “POCZĄTEK” | 10A [bez inteligentnego klucza i IMMO.] ICM (przekaźnik urządzenia zabezpieczającego) skrzynka przekaźników [z inteligentnym kluczem / IMMO. – A/T, DCT] Przełącznik zakresu skrzyni biegów, PCM (G4KH/G4KE) [z kluczykiem smart/IMMO. – M / T] PCM / ECM (G4ND / D4FD), moduł sterowania inteligentnym kluczem, płyta montażowa E / R (RLY. 5 – przekaźnik startu] |
| TORBA BEZPIECZEŃSTWA | Moduł sterujący SRS 15A |
| MODUŁ 3 | 10A BCM, położenie dźwigni automatycznej skrzyni biegów, włącznik świateł stop, moduł DBL, klawiatura, moduł sterujący klimatyzacją |
| MODUŁ 4 | Przełącznik konsoli 10A, lewy/prawy niewidoczny radar ostrzegający przed kolizją, moduł ECS, moduł sterujący asystenta parkowania, moduł inteligentnego tempomatu, moduł systemu zapobiegania kolizjom czołowym FCA, moduł asystenta utrzymania pasa ruchu, czujnik sprzęgła |
| LAMPA WEWNĘTRZNA | 10A Oświetlenie wnętrza i oświetlenie bagażnika |
| ELEKTRYCZNE WSPOMAGANIE KIEROWNICY | Moduł MDPS 7,5 A (kolumna/słupek) Czujnik kąta kierownicy |
| IG1 | Blok PP 25A (bezpiecznik – ŻAROWY, TCU2, ABS3, POMPA PRÓŻNIOWA2, ECU3) |
| MODUŁ 9 | 10A Moduł immobilizera, moduł sterujący inteligentnego kluczyka |
| PRALKA | 15A Przełącznik wielofunkcyjny (przełącznik trybu wolnego wycieraczek i spryskiwacz) |
| MODUŁ 8 | 10A Moduł sterujący klimatyzacją, moduł drzwi kierowcy/pasażera |
| GRUPA | Zestaw wskaźników (IG1) |
| MULTI-A | 15A Jednostka główna audio, audio/wideo i nawigacyjna, niskonapięciowy prąd konwertera DC w DC. prąd (dźwięk) |
| HTD STRG | 15A BCM (podgrzewana kierownica) |
| MODUŁ 1 | 10A Przełącznik konsoli, elektromagnes kluczyka, moduł drzwi kierowcy/pasażera |
| BLOKOWANIE DRZWI | Przekaźnik zamka drzwi 20A, przekaźnik odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik blokady) |
| PAMIĘĆ 2 | Moduł sterujący sygnałem dźwiękowym 10 A, ultradźwiękowy czujnik przeciwwłamaniowy |
| WEWN. KLUCZ | 15A Inteligentny moduł sterujący kluczem |
| IND. PODUSZKA BEZ STYLU | Zestaw wskaźników 10 A (zasilanie wskaźnika poduszki powietrznej) |
| PIEŃ | Przekaźnik pokrywy bagażnika, klapka wlewu paliwa i przełącznik otwierania bagażnika, silnik otwierania pokrywy bagażnika, skrzynka przekaźników ICM (przekaźnik otwarcia klapki wlewu paliwa) |
| DACH DACH 2 | 20A Moduł sterujący szyberdachem (rolka) |
| PAMIĘĆ 1 | 10A Zestaw wskaźników, moduł sterujący klimatyzacji, gniazdo diagnostyczne, BCM, ładowanie bezprzewodowe, moduł IMS kierowcy, czujnik deszczu, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), wskaźnik bezpieczeństwa, automatyczny czujnik światła i fotoczujnik, kierowca/pasażer moduł drzwi |
| ZAPRZECZAĆ. REFLEKTOR TYLNY | Skrzynka przekaźników ICM 10A (przekaźnik tylnych świateł przeciwmgielnych) |
| OBGR. SIEDZENIE TYLNE | 25A Moduł sterujący ogrzewaniem tylnych siedzeń |
| DACH DACH 1 | 20A Moduł sterujący szyberdachem (szkło) |
| OGRZEWANIE. MIEJSCE, OPER. | 25A Moduł sterujący wentylacją przednich siedzeń, moduł sterujący ogrzewaniem przednich siedzeń |
| SYSTEMU ECS | Moduł ECS 15A |
| MODUŁ 2 | 10A Jednostka główna audio, audio/wideo i nawigacyjna, klawiatura, jednostka widoku dookoła, wzmacniacz, konwerter DC. prąd stały prąd (wzmacniacz), prąd przetwornicy DC w DC. prąd (audio), elektryczny włącznik lusterka zewnętrznego, moduł sterujący elektroniką pokładową BCM, bezprzewodowa ładowarka, tylna ładowarka USB, moduł połączenia alarmowego MTS, panel przyłączeniowy E/R (RLY.7 – gniazdo przekaźnika) |
| ITP. EL. SZKLANY POD. | Przekaźnik prawego podnośnika szyby, moduł tylnego lewego podnośnika szyby, tylny lewy przełącznik podnośnika szyb, główny wyłącznik podnośnika szyby, [LHD] moduł bezpieczeństwa podnośnika szyby, drzwi pasażera [RHD] moduł bezpieczeństwa podnośnika szyby, drzwi kierowcy |
| KARTA P/SEAT | Przełącznik ręczny siedzenia pasażera 25 A, moduł przekaźnika wejściowego, wyłącznik krańcowy oparcia siedzenia pasażera |
| WZMOCNIONE. | Wzmacniacz 25A (JBL / MOBIS), prąd przetwornicy DC w DC. prąd (wzmacniacz) |
| PRZEŁĄCZNIK HAMULCA | 10A Wyłącznik świateł hamowania, moduł immobilizera, moduł sterujący inteligentnego kluczyka, przełącznik przycisku Start/Stop |
| P/WDW LH | 25A Przekaźnik lewego podnośnika szyby, moduł podnośnika szyby tylnej prawego, przełącznik podnośnika szyby tylnej prawego, główny wyłącznik podnośnika szyby, [LHD] Moduł bezpieczeństwa podnośnika szyby drzwi kierowcy [RHD] Moduł bezpieczeństwa podnośnika szyby drzwi pasażera |
| KIEROWNIK P/SEAT | 30A Przełącznik ręczny fotela kierowcy, moduł IMS kierowcy |
| GNIAZDO ZASILANIA | Gniazda zapalniczki samochodowej 20A |
Bezpieczniki zapalniczki i gniazd USB są oznaczone jako POWER OUTLET.
Komora silnika

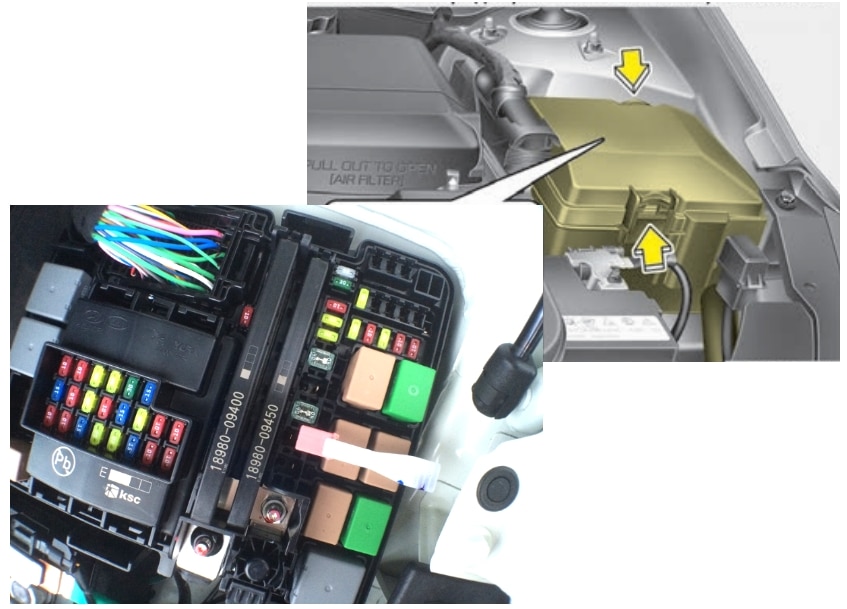

Główna skrzynka bezpieczników
Znajduje się po lewej stronie komory silnika.

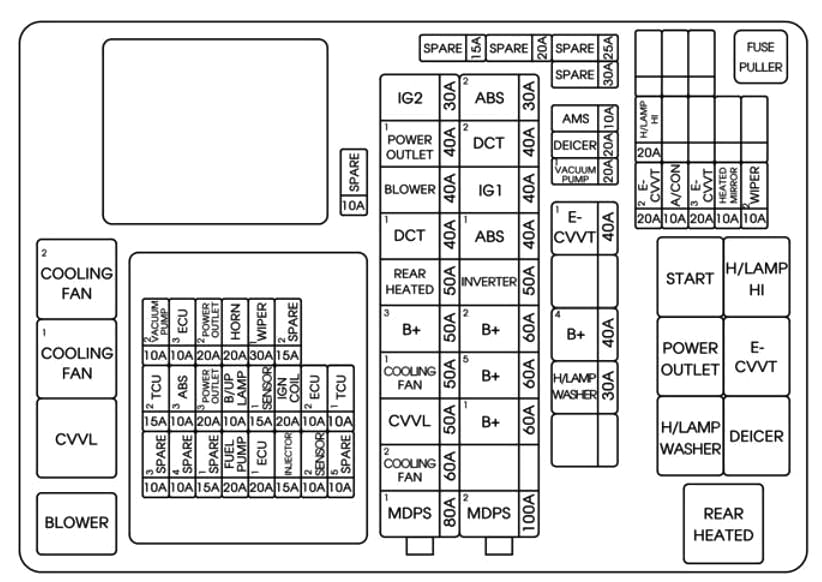

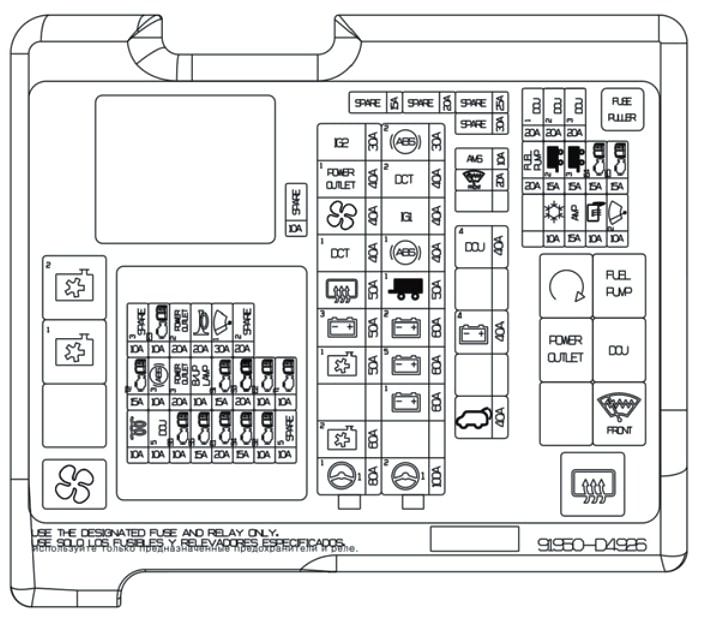

Schemat
Przeznaczenie
Oznaczenie
| MDPS1 | Jednostka 80A MDPS (typ kolumnowy) |
| WENTYLATOR CHŁODZĄCY 2 | 60A [G4KH / G4FJ] Przekaźnik wentylatora chłodzącego 1, Przekaźnik wentylatora chłodzącego 2 |
| WENTYLATOR CHŁODZĄCY 1 | 50A [G4KJ] Przekaźnik wentylatora chłodzącego 1 |
| B+ 3 | Inteligentna płyta montażowa 50A (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8) |
| OGRZEWANIE TYŁU | Przekaźnik ogrzewania tylnego 50A |
| DCT1 | 40A [G4FJ-DCT] TCM |
| DMUCHACZ | 40A Przekaźnik dmuchawy |
| GNIAZDO ZASILANIA 1 | Przekaźnik gniazda zasilania 40A |
| IG2 | 30A [Bez inteligentnego kluczyka] Przekaźnik rozruchu, wyłącznik zapłonu, [Z inteligentnym kluczykiem] Przekaźnik rozruchu, blok PCB (przekaźnik IG2) |
| MDPS 2 | Blok MDPS 100A (w szafie) |
| B+1 | Inteligentna kostka przyłączeniowa 60A (bezpieczniki – SUNROOF1, SUNROOF2, S/HEATER RR, P/SEAT DRV, P/SEAT PASS, P/WINDOW LH, P/WINDOW RH, TRUNK) |
| B+5 | Blok PCB 60A (przekaźnik sterujący silnikiem, bezpiecznik – TCU1, ECU2, POMPA PALIWA, KLAKSON, WYCIERACZKA1) |
| B+2 | Inteligentny blok dystrybucyjny 60A (IPS 1, IPS 4, Bezpiecznik – AMP, S / HEATER FRT) |
| ABS1 | Moduł sterujący 40A ESC |
| IG1 | Wyłącznik zapłonu 40A [bez inteligentnego kluczyka], [z inteligentnym kluczem] zespół PCB (przekaźnik IG1 / ACC) |
| DCT 2 | 40A [G4FJ-DCT] TCM |
| ABS2 | Moduł sterujący ESC 30A, uniwersalne gniazdo diagnostyczne |
| B+4 | Inteligentna jednostka dystrybucyjna 40A (bezpiecznik wyłącznika upływowego – LAMPA WEWNĘTRZNA, PAMIĘĆ 1, MULTIMEDIA, Bezpiecznik – ZAMEK DRZWI, MODUŁ 1, INTELIGENTNY KLUCZ, WYŁĄCZNIK HAMULCA) |
| E-CVVT 1 | Przekaźnik 40A E-CVVT |
| POMPA PRÓŻNIOWA 1 | 20A Pompa próżniowa |
| ODLADZACZ | 20A RLY. 10 (przekaźnik przeciwoblodzeniowy) |
| AMS | 10A Czujnik akumulatora |
| E-CVVT 2 | 20A PCM |
| A/CON | 10A Moduł sterujący klimatyzacją |
| E-CVVT 3 | 20A PCM |
| OGRZEWANE LUSTERKO | 10A Moduł sterujący klimatyzacją, lusterko zewnętrzne, kierowca/pasażer, elektryczny |
| WYCIERACZKA 2 | 10A BCM, PCM / ECM |
| H/LAMPA WYSOKA | 20A Reflektor świateł drogowych (przekaźnik) |
| POMPA PALIWOWA | 20A Przekaźnik pompy paliwa |
| ECU 1 | 20A PCM / ECM |
| CZUJNIKI 2 | Skrzynka przyłączeniowa E/R 10A (przekaźnik pompy paliwa, przekaźnik 1/2 wentylatora chłodzącego), [G4KJ] zawór kontroli oleju (wydech), elektromagnetyczny zawór sterujący przedmuchem, zawór elektromagnetyczny o zmiennym przepływie powietrza, zawór zamykający kanister |
| TCU 2 | 15A Przełącznik skrzyni biegów, TCM |
| ABS 3 | Moduł ESC 10A, uniwersalne złącze sterujące |
| GNIAZDO ZASILANIA 3 | 20A Gniazdo tylne |
| LAMPA B/UP | 10A PCM/TCM, przełącznik zmiany biegów, audio, lusterko elektrochromowe, tylna lampa zespolona (IN) LH/RH |
| CZUJNIK 1 | 15A Czujnik tlenu (góra/dół) |
| CEWKA IGN | 20A Cewka zapłonowa nr 1 / nr 2 / nr 3 / nr 4 |
| ECU 2 | 10A PCM / ECM |
| TCU 1 | 10A PCM / TCM |
| POMPA PRÓŻNIOWA 2 | 10A Pompa próżniowa, wyłącznik próżniowy |
| ECU 2 | 10A PCM / ECM |
| GNIAZDO ZASILANIA 2 | 20A Gniazdo przednie nr 1 |
| KLAKSON | Przekaźnik sygnału 20A, przekaźnik ICM (przekaźnik alarmu włamaniowego) |
| WYCIERACZKA 1 | 30A Przekaźnik wycieraczek |

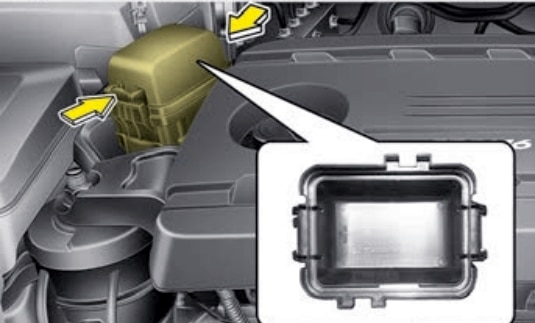

Dodatkowe pudełko
Montowany w pojazdach z silnikami Diesla.

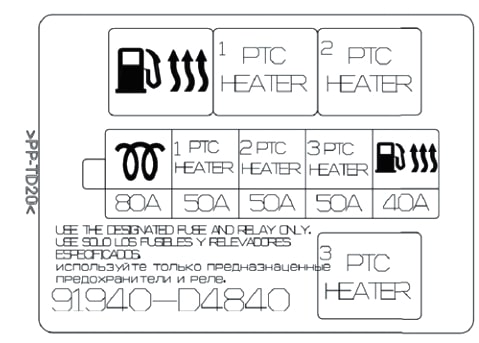

Schemat
Opis
- 80A – Świece żarowe (blok przekaźników ogrzewania)
- 40A – Podgrzewacz filtra paliwa (przekaźnik)
- PODGRZEWACZ PTC – nagrzewnica dodatkowa

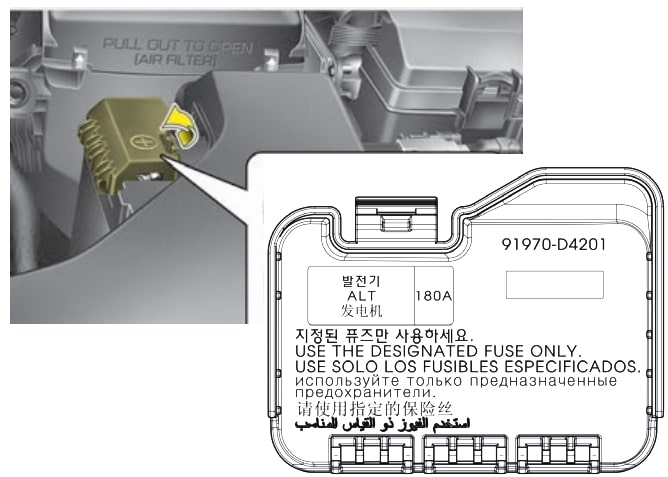

Główny bezpiecznik
Główny bezpiecznik zasilania znajduje się na dodatnim zacisku akumulatora i jest zaprojektowany jako bezpiecznik topikowy dużej mocy.
Schemat nie pasuje? Sprawdź opis trzeciej generacji .
