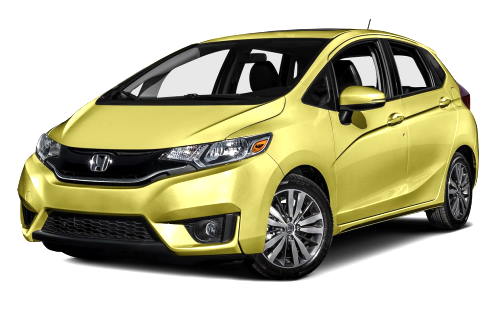

Honda Fit 3 generacji była produkowana w latach 2014, 2015, 2016, 2017 2018, 2019 i 2020 na platformach GK i GP (Hybrid) . W tym czasie model został odnowiony. Model ten jest również znany jako Honda Jazz 3 . W naszym artykule przedstawimy opis bezpieczników i przekaźników Hondy Fit 3 (Jazz 3) wraz ze schematami skrzynek bezpiecznikowych, ich zdjęciami i lokalizacją. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników oraz ich lokalizacja mogą różnić się od pokazanych i zależą od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Generacja lub schematy nie pasują?
[ Opis Honda Fit 1 ]
[ Opis Honda Fit 2 ]
Contents
Przedział pasażerski

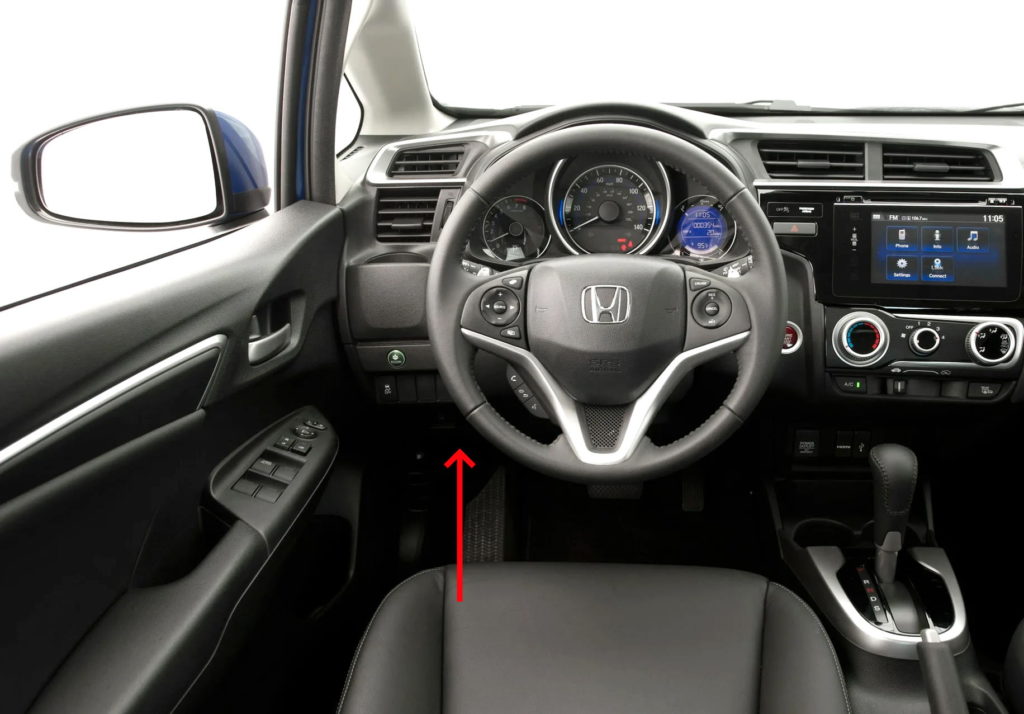

W kabinie można zamontować dwie skrzynki bezpieczników i przekaźników, znajdują się one pod tablicą rozdzielczą po stronie kierowcy.
Główne pudełko
Zdjęcie poglądowe
Etykieta z oznaczeniem
Opis
| 1 | 20A Zamek drzwi |
| 2 | – |
| 3 | Inteligentny 10A (opcjonalnie) |
| 4 | 15A Odblokowanie drzwi po stronie kierowcy |
| 5 | 15A Odblokowanie drzwi po stronie pasażera |
| 6 | 10A Odblokowanie drzwi kierowcy |
| 7 | 10A Zamek drzwi kierowcy |
| 8 | 20A Szyba elektryczna kierowcy |
| 9 | 20A Elektryczna szyba pasażera |
| 10 | 20A Tylne lewe okno elektryczne |
| 11 | 20A Tylne prawe okno elektryczne |
| 12 | 15A Zamek zamka drzwi po stronie kierowcy |
| 13 | 15A Zamek zamka drzwi pasażera |
| 14 | – |
| 15 | 10A Prawy reflektor świateł drogowych |
| 16 | 7,5A STS (opcjonalnie) |
| 17 | Złącze 20A ACC (konsola) (opcjonalnie) |
| 18 | 20A Dach księżycowy (opcjonalnie) |
| 19 | 20A Ogrzewanie przedniego siedzenia (opcjonalnie) |
| 20 | – |
| 21 | – |
| 22 | Podkładka 15A |
| 23 | 10A Wycieraczka tylna |
| 24 | Klimatyzator 7,5A |
| 25 | Światła do jazdy dziennej 7,5A |
| 26 | Cięcie rozrusznika 7,5A |
| 27 | 7,5A ABS/VSA |
| 28 | 10A SRS |
| 29 | 10A Lewy reflektor świateł drogowych |
| 30 | 10A prądu przemiennego |
| 31 | Okno elektryczne 10A |
| 32 | 15A Pompa paliwa |
| 33 | 7,5A SRS |
| 34 | Instrumenty 7.5A |
| 35 | 7.5A Misja SOL |
| 36 | 20A Przednie złącze ACC |
| 37 | 7,5A wg |
| 38 | Zamek kluczykowy ACC 7,5A |
| 39 | Opcja 10A |
| 40 | 10A Wycieraczka tylna |
| 41 | — |
| 42 | — |
Sprawdź informacje na swoich diagramach.
Dodatkowe pudełko
Ta skrzynka bezpieczników jest pod główną.
Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Schemat
Przeznaczenie
| 1 | 70A EPS |
| 1 | 30A (z inteligentnym systemem dostępu), 50 A (bez inteligentnego systemu dostępu) – IG Main |
| 1 | 50A Główna skrzynka bezpieczników 2 |
| 1 | Silnik ABS/VSA 40A |
| 1 | 30A Główna skrzynka bezpieczników 1 |
| 1 | 40A Główna skrzynka bezpieczników 3 |
| 2 | – |
| 2 | – |
| 2 | – |
| 2 | – |
| 2 | – |
| 2 | – |
| 2 | – |
| 3 | Grzejnik 30A |
| 4 | 30A IG Main 2 (z inteligentnym systemem wejścia) |
| 5 | 30A ABS/VSA FSR |
| 6 | 10A Odladzacz |
| 7 | – |
| 8 | – |
| 9 | 10A Małe światło |
| 10 | Złącze 20A ACC (konsola) (opcjonalnie) |
| 11 | 30A Tylna nagrzewnica |
| 12 | Nieużywany (z inteligentnym systemem logowania) |
| Zamek kluczowy 7,5A ACC (bez inteligentnego systemu wejścia) | |
| 13 | 10A Podgrzewane lusterka (opcjonalnie) |
| 14 | 7,5A Wentylator klimatyzacji SW |
| 15 | Nieużywany (z inteligentnym systemem logowania) |
| Wycieraczka 30A (bez inteligentnego systemu wejścia) |
Komora silnika
Pod maską, w komorze silnika, po lewej stronie, znajdują się dwie skrzynki bezpieczników.
Skrzynka bezpieczników i przekaźników

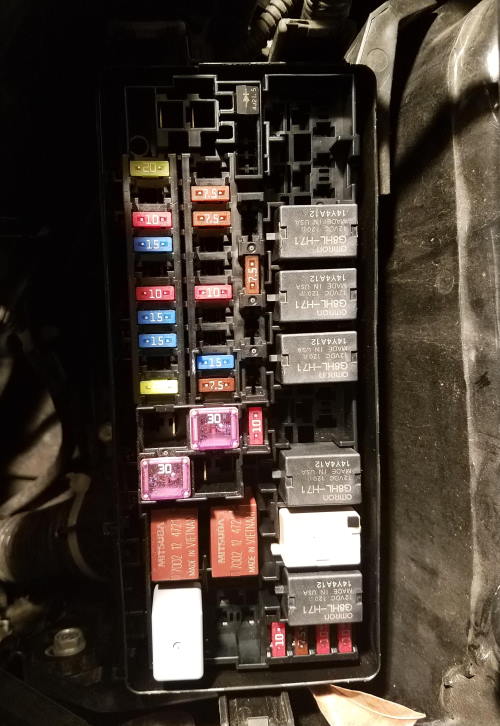

Zdjęcie

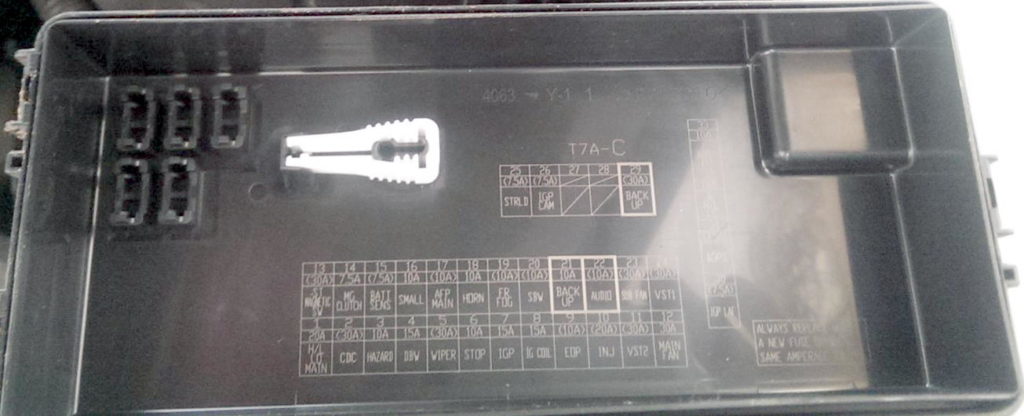

Schemat z pokrywy bloku
Schemat
Oznaczenie
| 1 | 20A Główne światło mijania reflektora |
| 2 | 30A CDC (opcjonalnie) |
| 3 | 10A Alarm/zagrożenie |
| 4 | 15A DBW |
| 5 | Wycieraczka 30A |
| 6 | 10A Zatrzymaj się |
| 7 | 15A IGP |
| 8 | 15A Cewka zapłonowa |
| 9 | 10A ECP (opcjonalnie) |
| 10 | Wtryskiwacz 20A |
| 11 | – |
| 12 | 30A Główny wentylator |
| 13 | 30A Rozrusznik SW |
| 14 | Sprzęgło MG 7,5A |
| 15 | Czujnik akumulatora 7,5 A |
| 16 | – |
| 17 | Światła do jazdy dziennej 7,5A |
| 18 | Sygnał 10A / klakson |
| 19 | 15A Światła przeciwmgielne (opcjonalnie) |
| 21 | 15A Zasilanie zapasowe główne |
| 22 | 7,5A Oświetlenie wewnętrzne |
| 23 | Wentylator dodatkowy 30A |
| 24 | – |
| 25 | Automatyczne uruchamianie inteligentnego wejścia 7,5 A (opcjonalnie) |
| 26 | 7,5A ST KM |
| 27 | – |
| 28 | – |
| 29 | 10A Światło cofania |
| 30 | 10A IGPLAF |
| 31 | 7,5 A IPS |
| 32 | 10A Prawe światło mijania |
| 33 | 10A Lewe światło mijania |
Skrzynka bezpieczników zasilania
Główny blok zasilający bezpieczników dużej mocy montowany jest na dodatnim zacisku akumulatora, wykonany w postaci wkładek topikowych dużej mocy.
Schemat
Opis
- a – Bateria 100A
- b – 70A RB Główny 1
- c – 80A RB Główny 2
- d – 70A CAP Główny
Dodatkowe elementy
Pod maską po prawej stronie może znajdować się też skrzynka z przekaźnikiem.
Przekaźnik
