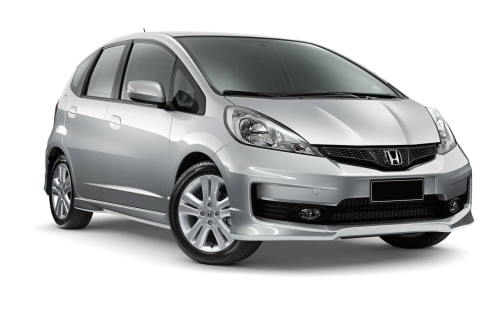

Honda Fit 2 generacji była produkowana w latach 2007, 2008, 2009, 2010, 2011, 2012 i 2013 na platformie GE, GP i ZA . W tym czasie model został odnowiony. Model ten został rozesłany po całym świecie. Pod nazwą Honda Fit 2 była sprzedawana w Japonii, Chinach i Ameryce. Oraz pod nazwą Honda Jazz 2 – w Europie, niektórych krajach Azji, Australii, Bliskiego Wschodu i Afryki. W tym materiale można znaleźć opis bezpieczników i przekaźników do Hondy Fit 2 (Jazz 2) wraz ze schematami skrzynek bezpieczników, zdjęciami ich wykonania i lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Generacja lub schematy nie pasują?
[ Opis Honda Fit 1 ]
[ Opis Honda Fit 3 ]
Contents
Przedział pasażerski
Główna skrzynka bezpieczników i przekaźników znajduje się w kabinie pasażerskiej, pod tablicą rozdzielczą po stronie kierowcy.

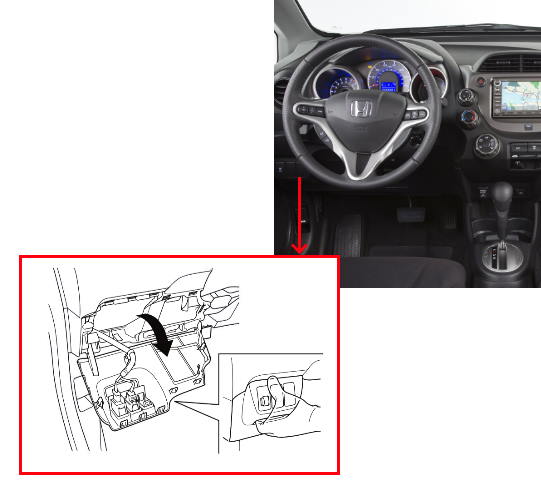

Lokalizacja

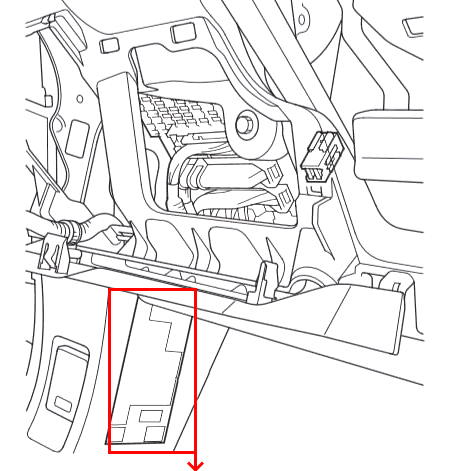

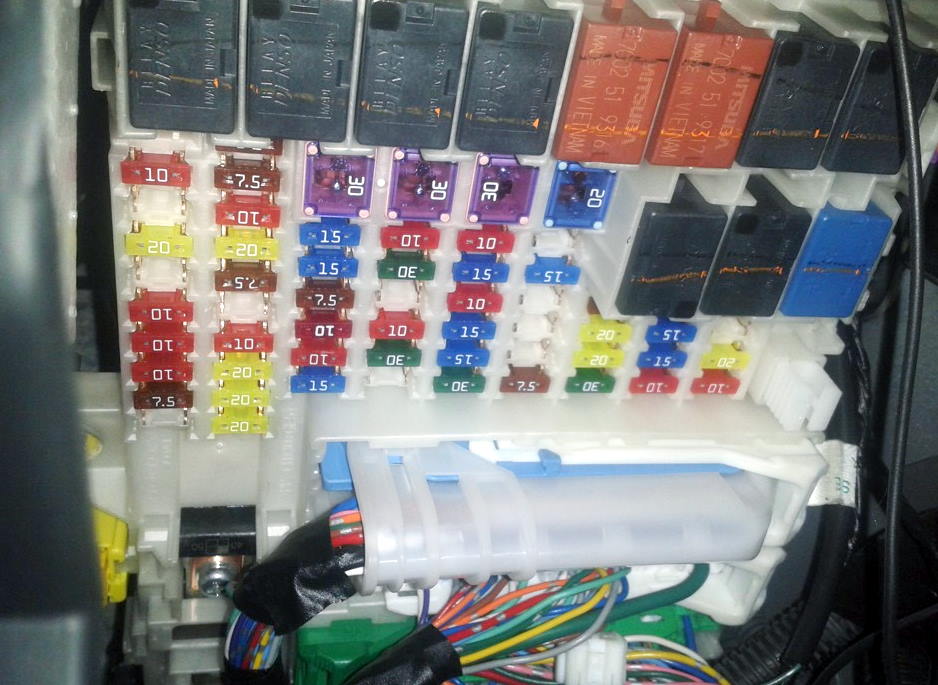

Aby uzyskać dostęp, zdejmij pokrywę ochronną. Sam blok będzie wyglądał mniej więcej tak.
Sprawdź informacje na swoich diagramach.

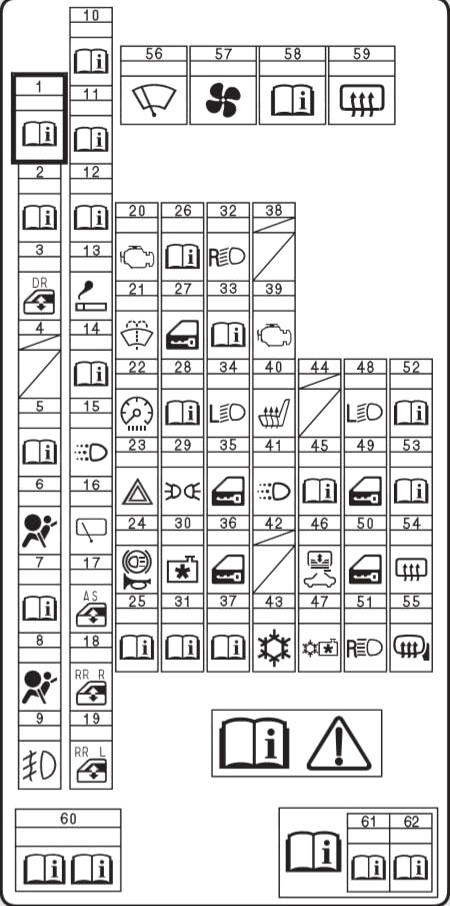

Schemat z oznaczeniem

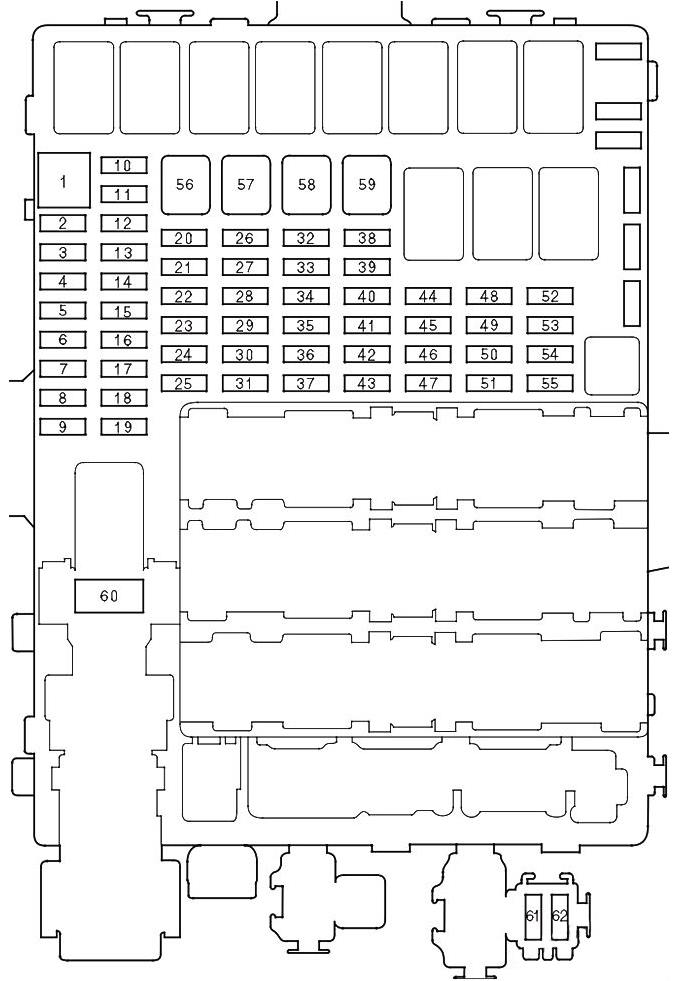

Schemat
Opis
| 1 | 10A Światła cofania |
| 2 | 7,5A Układ monitorowania ciśnienia w oponach |
| 3 | 20A Podnośnik podnośnika szyb po stronie kierowcy |
| 4 | rezerwa |
| 5 | 10A Światła cofania |
| 6 | 10A Dodatkowy system przytrzymujący (SRS) |
| 7 | 10A Jednostka sterująca skrzynią biegów |
| 8 | 7.5A Pasywny system bezpieczeństwa (SRS) |
| 9 | 20A Światła przeciwmgielne |
| 10 | Klimatyzator 7,5A |
| 11 | 7,5A Układ przeciwblokujący AC (ABS) |
| 12 | Generator 10A |
| 13 | 20 Zapalniczka , Gniazdo do podłączenia dodatkowego wyposażenia |
| 14 | 7,5A Wyposażenie pomocnicze |
| 15 | System oświetlenia dziennego 7,5A |
| 16 | 10A Wycieraczka przedniej szyby i spryskiwacz szyb tylnych drzwi |
| 17 | 20A Elektryczny podnośnik szyby po stronie pasażera |
| 18 | 20A Elektrycznie sterowana szyba tylnych prawych drzwi |
| 19 | 20A Elektryczny podnośnik szyby tylne lewe drzwi |
| 20 | 15A Pompa benzyny |
| 21 | 15A Spryskiwacz przedniej szyby |
| 22 | Zestaw wskaźników 7,5A |
| 23 | Alarm 10A |
| 24 | 15A Światła stop, klakson |
| 25 | 15A Napęd wycieraczek szyby przedniej |
| 26 | Grzejnik 10A |
| 27 | 30A Centralny zamek |
| 28 | Światła 20A |
| 29 | 10A Światła boczne |
| 30 | 30A Silnik wentylatora chłodzącego |
| 31 | rezerwa |
| 32 | 10/15A Reflektor prawy (światła mijania) |
| 33 | 15A Zapłon |
| 34 | 10A Reflektor lewy (światła drogowe) |
| 10A Reflektor lewy (światła mijania) | |
| 35 | 15A Elektryczny zamek drzwi |
| 37 | 30A Układ przeciwblokujący ABS (ABS), kontrola stabilności pojazdu (VSA) |
| 38 | 15A Elektryczny zamek drzwi |
| 39 | 15A System zarządzania silnikiem |
| 40 | 20A Podgrzewane przednie siedzenia |
| 41 | Światła dzienne |
| 42 | rezerwa |
| 43 | 7,5A Sprzęgło elektromagnetyczne sprężarki klimatyzacji |
| 44 | 7,5A ST |
| 45 | 20A Elektryczny zamek drzwi |
| 46 | 20A Silnik rolety dachowej |
| 47 | 30A Silnik wentylatora chłodzącego |
| 48 | 10/15A Reflektor lewy (światła mijania), reflektor lewy (światła drogowe) |
| 49 | 15A Motoreduktor 2 (Odblokowanie) zamek drzwi |
| 50 | 15A Motoreduktor 1 (Odblokowanie) zamek drzwi |
| 51 | 10A Prawy reflektor (światła drogowe) |
| 52 | 15A DBW |
| 53 | rezerwa |
| 54 | 20A Ogrzewana tylna szyba |
| 55 | 10A Podgrzewane lusterka boczne |
| 56 | Wycieraczki 30A |
| 57 | 30A Silnik wentylatora nagrzewnicy |
| 58 | 30A Układ przeciwblokujący (ABS), kontrola stabilności pojazdu (VSA) |
| 59 | 20/30A Ogrzewana tylna szyba |
| 60 | Zapłon 40/50A |
| 61 | 30A System audio |
| 62 | rezerwa |
| R1 | Przekaźnik okna elektrycznego |
| R2 | Przekaźnik silnika wentylatora nagrzewnicy |
| R3 | Przekaźnik czujnika proporcji |
| R4 | Przekaźnik oświetleniowy nr 1 |
| R5 | Przekaźnik cewki zapłonowej |
| R6 | Przekaźnik zarządzania silnikiem nr 1 |
| R7 | System sterowania przekaźnikiem (napędem przewodowym). |
| R8 | Przekaźnik odszraniacza tylnego |
| R9 | Przekaźnik oświetleniowy nr 2 |
| R10 | Przekaźnik rozrusznika |
| R11 | Przekaźnik układu zarządzania silnikiem nr 2 (POMPA PALIWA) |
Za zapalniczkę odpowiada bezpiecznik nr 13.

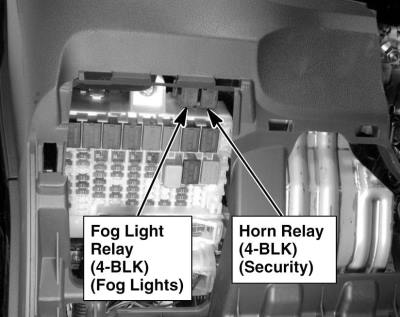

W górnej części można również przymocować niektóre przekaźniki.
Komora silnika
Skrzynka bezpieczników zasilania
Strona zasilania wykonana w postaci topików dużej mocy jest podłączona do dodatniego bieguna akumulatora.
Schemat
Przeznaczenie
- 100A – Bateria
- 60/70A – Elektryczne wspomaganie kierownicy
- 20A – Klakson, światła stopu, światła awaryjne
Dodatkowe elementy

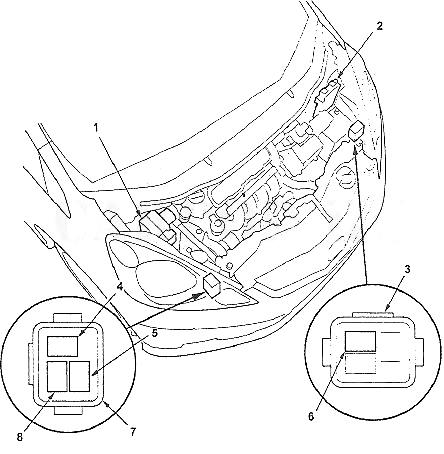

Rysunek poglądowy
Oznaczenie
- Modulator ciśnienia i jednostka sterująca VSA lub modulator ciśnienia i jednostka sterująca ABS
- Elektroniczna jednostka sterująca silnikiem
- Dodatkowa skrzynka przekaźnikowa nr 2
- Przekaźnik sprzęgła magnetycznego sprężarki
- Przekaźnik silnika wentylatora chłodzącego
- Przekaźnik odmrażania szczotek
- Dodatkowa skrzynka przekaźnikowa nr 1
- Przekaźnik silnika wentylatora skraplacza.
