Volkswagen Phaeton to samochód klasy executive. Produkowane w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016. Restylerowane w 2010 roku. W tym artykule pokażemy przeznaczenie elementów bezpiecznika skrzynki i przekaźniki w Volkswagenie Phaetonie oraz ich lokalizację, a także podświetlenie bezpieczników odpowiedzialnych za zapalniczkę.
Nie ma jednego ogólnego oznaczenia dla wszystkich skrzynek bezpieczników i przekaźników. Rzeczywiste oznaczenie zależy od roku produkcji, poziomu wyposażenia i kraju, w którym pojazd został dostarczony.
Contents

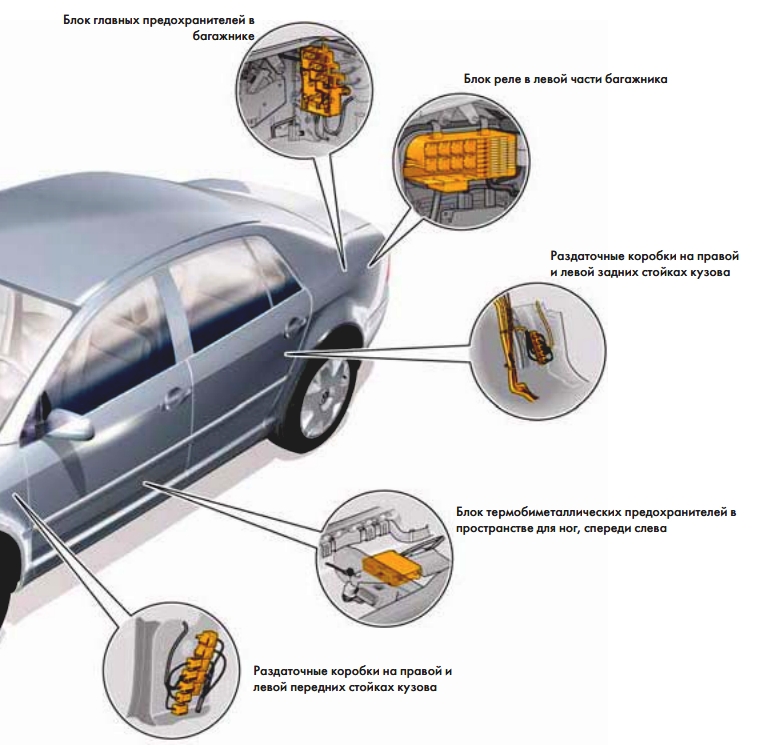

Lokalizacja

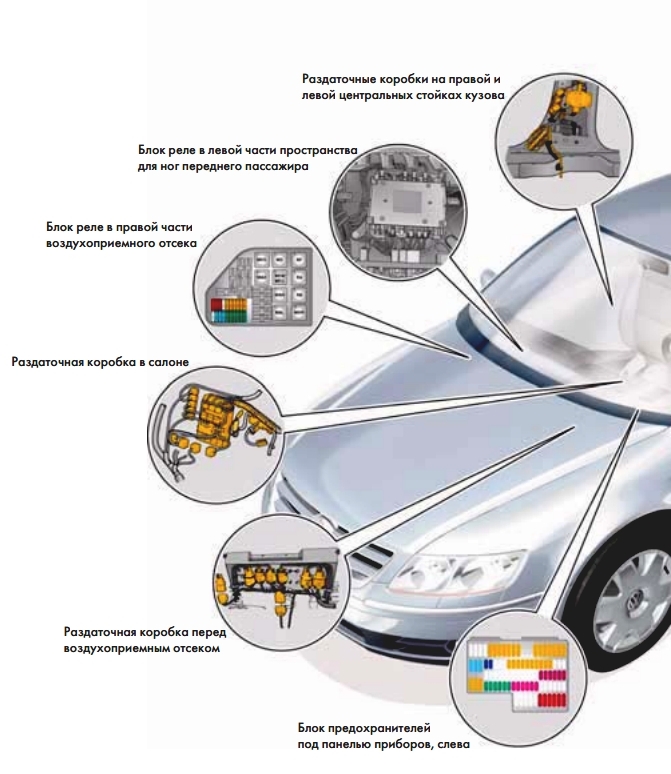

Wszystkie elementy elektryczne znajdują się w różnych miejscach pojazdu. Poniższe rysunki dają wyobrażenie o miejscach ich instalacji.

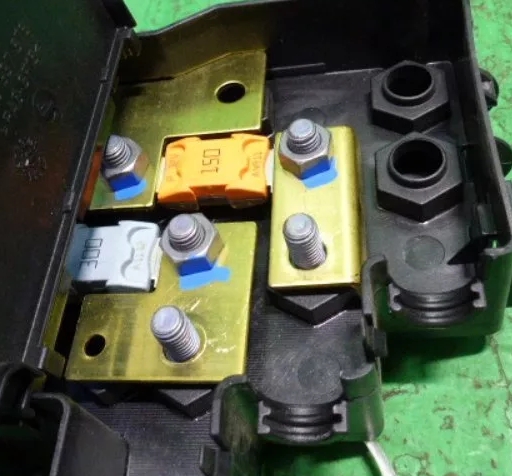

Główna skrzynka bezpieczników
Główna skrzynka bezpieczników znajduje się po lewej stronie bagażnika. Bezpieczniki zawarte w tej skrzynce chronią główne obwody wyposażenia elektrycznego pojazdu. Urządzenie to podłącza się przewodami od akumulatora sieciowego, od sterownika ogrzewania szyby przedniej (z przetwornicą napięcia prądu stałego), od urządzeń elektronicznych przednich i tylnych oraz od prądnicy, a także przewodem do pomiaru napięcia w układzie zapłonowym. sieć pokładowa. Składa się z wkładek bezpiecznikowych dużej mocy.

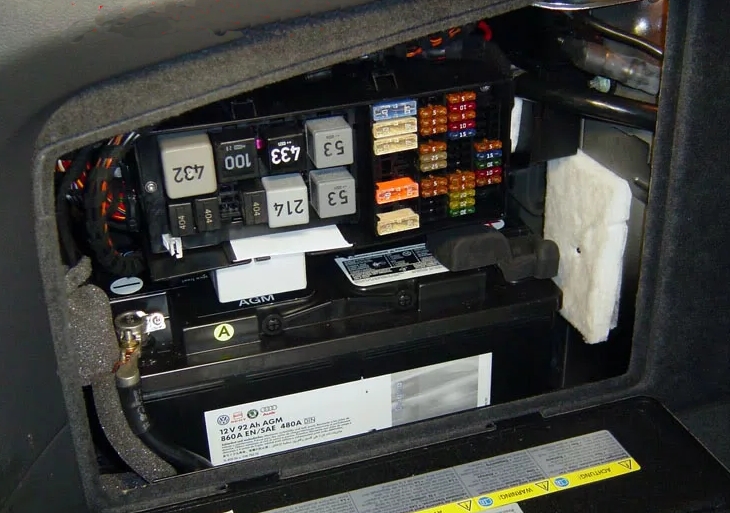

Tylna skrzynka przekaźników
Znajduje się po lewej stronie bagażnika, za tapicerką.
Może zawierać następujące przekaźniki:
- przekaźnik przełączający akumulator rozruchowy (100)
- przekaźnik przełączający akumulator sieciowy (432)
- przekaźnik pompy paliwa 1 (404)
- przekaźnik pompy paliwa 2 (404)
- przekaźnik w obwodzie zacisku 50 (433)
- przekaźnik ogrzewania tylnej szyby 1 (100)
- przekaźnik ogrzewania tylnej szyby 2 (104)
- przekaźnik zawieszenia pneumatycznego (214)
- przekaźnik aktywacji korka wlewu paliwa (404)
Aktualny schemat bezpieczników powinien znajdować się obok urządzenia. W przypadku jego braku należy skontaktować się z najbliższym sprzedawcą.

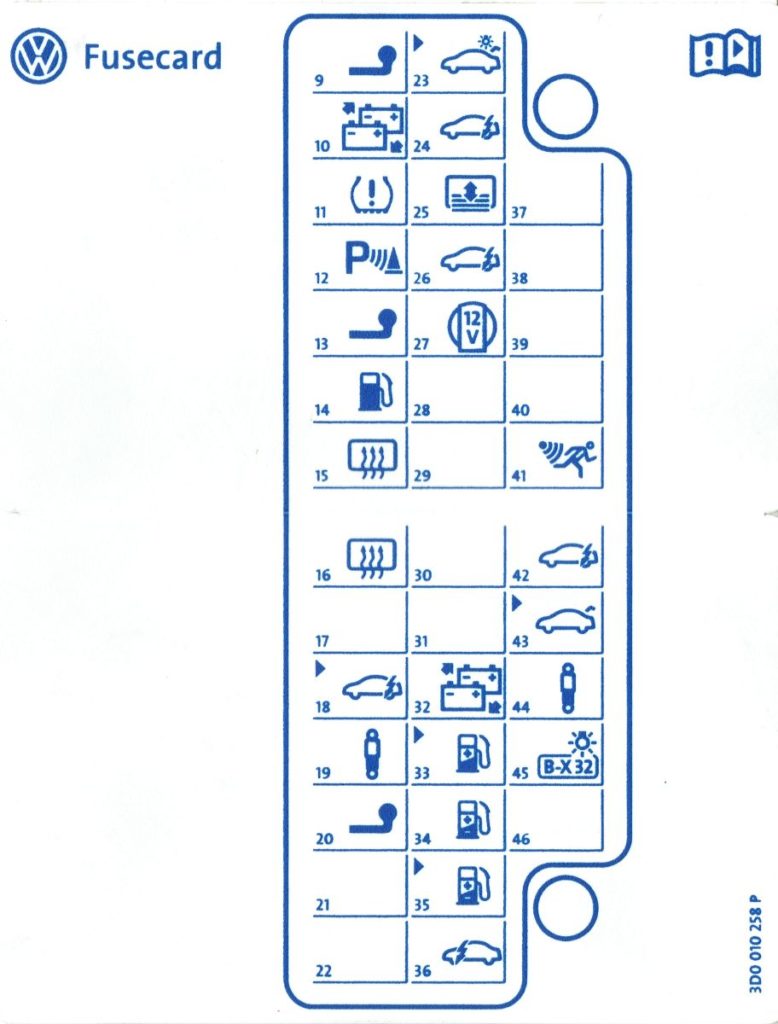

Schemat bezpieczników z oznaczeniem

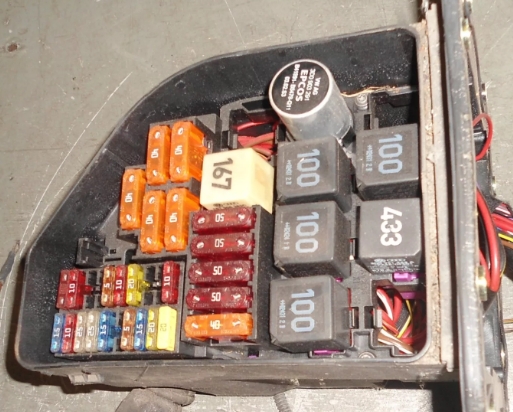

Skrzynka przekaźników w komorze nawiewnej
Znajduje się z przodu komory wlotu powietrza.
Przeznaczenie
- kondensator do wygładzania wahań napięcia w sieci pokładowej
- przekaźniki główne 1 i 2 (53 i 100)
- przekaźnik w obwodzie zacisku 75 (100).
- przekaźnik na zacisku 15 obwodu (433)
- przekaźniki pompy powietrza wtórnego 1 i 2 (100)
- Przekaźnik zasilania Motronic (167)

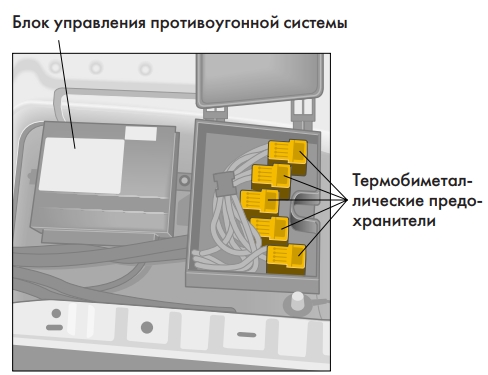

Termo – bimetaliczna skrzynka bezpieczników
Znajduje się po lewej stronie przestrzeni na nogi.
Przeznaczenie
- okna lewe 30 A
- okna prawe 30 A
- sterownik fotela kierowcy 30 A
- sterownik przedniego siedzenia pasażera 30 A
- sterownik tylnego siedzenia 30 A
- grzałka tylna lewa na pozystorach PTC 30 A
- grzałka tylna prawa na pozystorach PTC 30 A

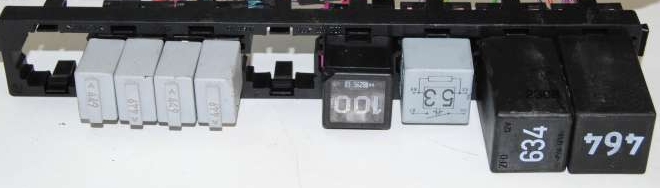

Skrzynka przekaźników, prawa przestrzeń na nogi
Urządzenie to znajduje się we wnęce na nogi pasażera z przodu.
Można tu umieścić następujące elementy przekaźnikowe:
- przekaźnik pompy płynu chłodzącego (404)
- przekaźnik pompy próżniowej (404)
- przekaźnik ogrzewania panelu wycieraczek (404)
- przekaźnik ogrzewania siedzenia (404)
- przekaźnik napędu szyberdachu (79)
- przekaźnik w obwodzie zacisku 15SV (100)
- przekaźnik wycieraczek reflektorów (53)
- Przekaźnik zasilania Servotronic (631)
- przekaźnik lampki ostrzegawczej poduszki powietrznej (464)

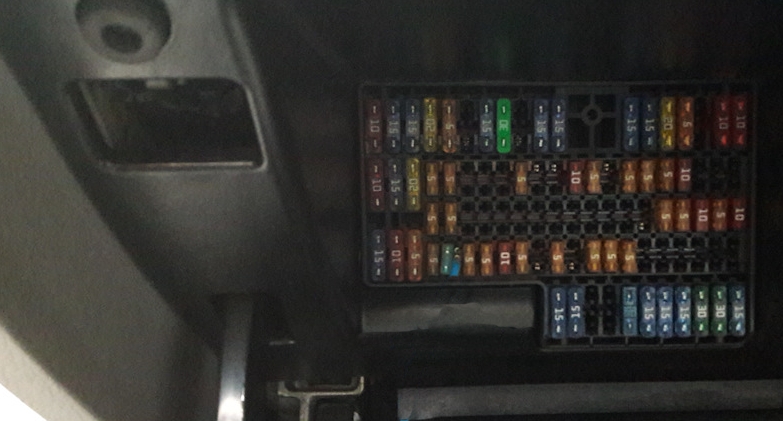

Główna skrzynka bezpieczników
Znajduje się w kabinie pasażerskiej, pod deską rozdzielczą po lewej stronie.

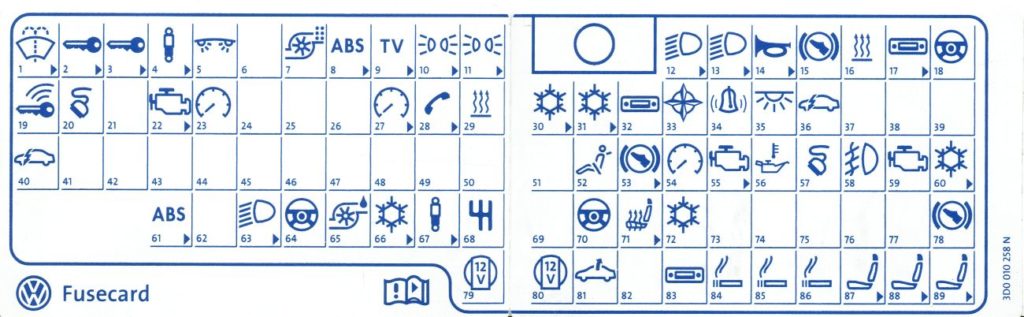

Schemat
Bezpieczniki o numerach 84, 85, 86 przy 15 A odpowiadają za zapalniczkę.
Jeśli nadal masz pytania dotyczące opisu bezpieczników i przekaźników – napisz w komentarzach.
