Volkswagen Passat B3 reprezentuje trzecią generację popularnej serii pasatów. Model ten był produkowany w latach 1988, 1989, 1990, 1991, 1992 i 1993 z nadwoziami typu kombi i sedan, z silnikami benzynowymi i wysokoprężnymi. W tym materiale zaprezentujemy oznaczenie wszystkich bezpieczników i przekaźników Volkswagen Passat B3 wraz ze schematami i zdjęciami skrzynek w których się znajdują.
Główne pudełko
Główna skrzynka bezpieczników i przekaźników znajduje się w dolnej części deski rozdzielczej po stronie kierowcy.

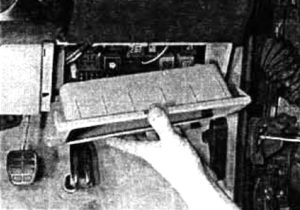

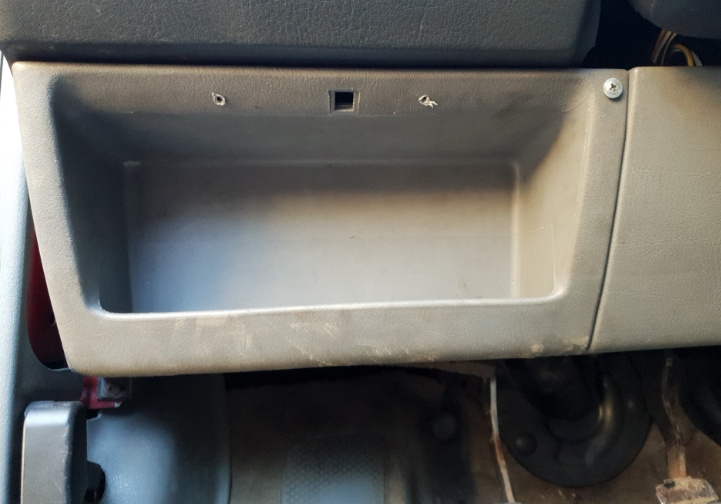

Aby się do niego dostać należy zdjąć półkę.

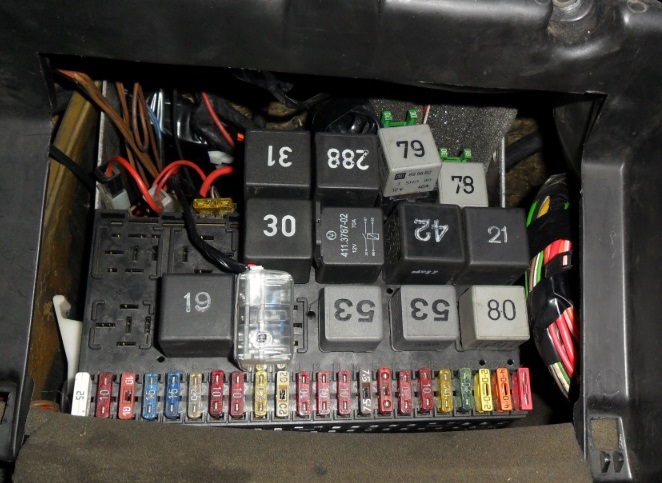

Zdjęcie poglądowe

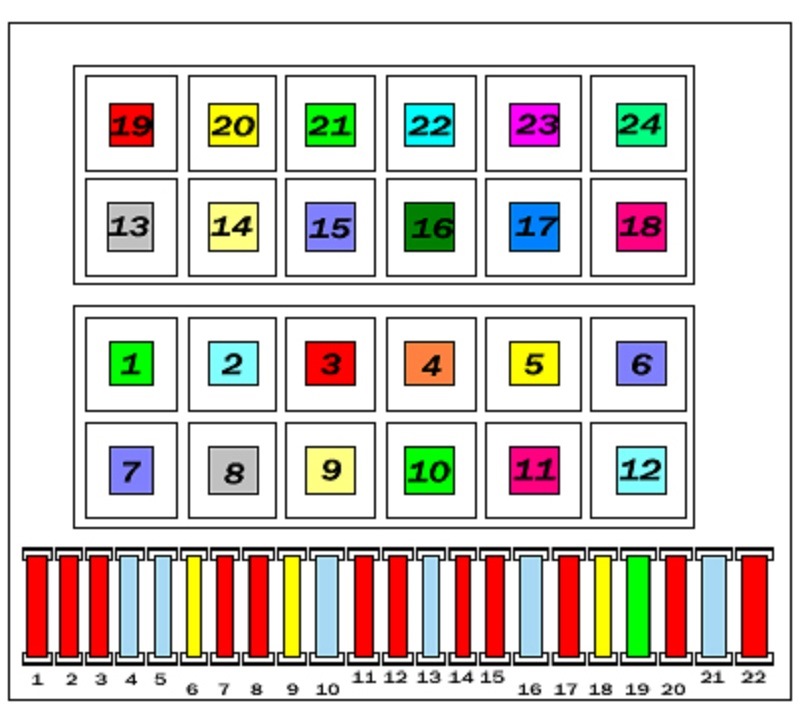

Schemat
Opis
| 1 | 10A Światło mijania (lewy reflektor) |
| 2 | 10A Światło mijania (prawy reflektor) |
| 3 | 10A Oświetlenie zestawu urządzeń i tablicy rejestracyjnej |
| 4 | 15A Środek do czyszczenia szyb tylnej klapy, szyberdachu, sterownik samopoziomującego tylnego zawieszenia |
| 5 | 15A Wycieraczka szyby przedniej, spryskiwacz szyby przedniej i tylnej |
| 6 | 20A Wentylator nagrzewnicy, klimatyzator |
| 7 | 10A Światło boczne (prawe) |
| 8 | 10A Światło boczne (lewe) |
| 9 | 20A Ogrzewana tylna szyba i lusterka wsteczne |
| 10 | 15A Światła przeciwmgielne i tylne światło przeciwmgielne |
| 11 | 10A Światła drogowe (lewy reflektor), lampka kontrolna świateł drogowych |
| 12 | 10A Światło drogowe (prawy reflektor) |
| 13 | 10A Sygnał dźwiękowy, wentylator chłodnicy (po wyłączeniu silnika) |
| 14 | 10A Światła cofania, elektryczne lusterka zewnętrzne, podgrzewane dysze spryskiwaczy, podgrzewane siedzenia, czujnik temperatury silnika, podświetlenie wybieraka automatycznej skrzyni biegów |
| 15 | 10A Gaźnik lub elektroniczny system zarządzania silnikiem |
| 16 | 15A Zestaw wskaźników, oświetlenie schowka podręcznego |
| 17 | 10A Kierunkowskazy |
| 18 | 20A Elektropompa paliwa, czujnik stężenia tlenu (sonda lambda) |
| 19 | 30A Wentylator chłodzący, klimatyzator |
| 20 | 20A Światła stopu, układ kontroli prędkości |
| 21 | 15A Lampki oświetlenia wnętrza, bagażnika, zegara, centralnego zamka, zapalniczki i zestawu wskaźników |
| 22 | 10A Radio samochodowe |
Za zapalniczkę odpowiada bezpiecznik nr 21, 15A.
Przekaźnik
1 | System klimatyzacji |
2 | Przerywana wycieraczka tylna |
3 | Wymuszony wyłącznik biegu jałowego, zawór zwiększania prędkości biegu jałowego, system zarządzania silnikiem (Digifant) |
4 | rezerwa |
5 | Wskaźnik poziomu płynu chłodzącego |
6 | System alarmowy |
7 | System czyszczenia reflektorów |
8 | System pracy przerywanej wycieraczki i spryskiwacza szyb |
9 | System ostrzegania o zapięciu pasów bezpieczeństwa |
10 | Światła przeciwmgielne |
11 | Sygnał dźwiękowy |
12 | Pompa paliwa, ogrzewanie kolektora dolotowego (jeśli przewidziano) |
13 | Timer ogrzewania tylnej szyby |
14 | rezerwa |
15 | Pompa hydrauliczna ABS |
16 | ABS |
17 | rezerwa |
18 | rezerwa |
19 | System klimatyzacji |
20 | rezerwa |
21 | Bezpiecznik pompy hydraulicznej ABS i elektrycznego napędu szyby |
22 | Bezpiecznik układu zaworów ABS |
23 | rezerwa |
24 | rezerwa |
Liczba przekaźników w urządzeniu zależy od wyposażenia i roku produkcji pojazdu.
Przeznaczenie przekaźników zgodnie z ich numeracją
- Nr 4 – przekaźnik alarmu nie zapiętych pasów bezpieczeństwa
- Nr 13 – sprężarka klimatyzacji
- Nr 15 – dodatkowe światła (PTF)
- Nr 18 – rozładunek opony X
- Nr 19 lub Nr 99 – wycieraczki (nr 99 – z regulowaną pauzą)
- Nr 21 – kierunkowskazy i alarmy
- Nr 22 – sygnalizacja awaryjna i kierunkowskazy, samochód z przyczepą
- Nr 29 – przekaźnik niezapiętych pasów bezpieczeństwa
- Nr 30 – główny przekaźnik wtrysku, wydaje polecenie włączenia pompy paliwa
- Nr 32 – Zasilacz ECU (Digifant)
- Nr 33 – spryskiwacz reflektorów
- Nr 43 – wskaźnik spadku poziomu płynu chłodzącego (do 91g.v.)
- Nr 46 – przekaźnik czasowy przed rozpoczęciem grzania
- Nr 53 – sygnał dwutonowy (jeden ton – zworka)
- Nr 54 – odcięcie prądu z powodu wymuszonego. bezczynny ruch
- Nr 55 – zwiększenie dopływu paliwa do wymuszonego. bezczynny ruch
- Nr 59 – Podgrzewane siedzenia
- Nr 61 – ogrzewanie kolektora dolotowego
- Nr 67 lub nr 80 – pompa paliwa
- Nr 72 – wycieraczka tylna
- Nr 78 – Pompa ABS
- Nr 61 – Sterownik ABS
- Nr 80 lub nr 67 – pompa paliwa
- Nr 99 lub Nr 19 – wycieraczki (nr 99 – z regulowaną pauzą)
- Nr 105 – przekaźnik klimatyczny
- Nr 109 – Przekaźnik układu wtryskowego i zapłonowego (VR6)
- Nr 150 – Światła rozrusznika i cofania (do samochodów z automatyczną skrzynią biegów)

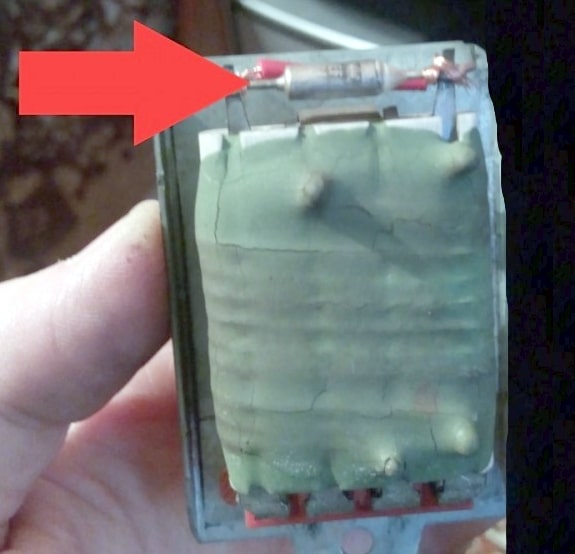

Poszczególne elementy można zamontować na zewnątrz tego urządzenia, np. bezpiecznik termiczny pieca (za schowkiem) lub plastikowe wkładki zabezpieczające świece żarowe pod maską.
