Volkswagen Crafter jest nadal dostępny w różnych wersjach nadwozia: minibus, lekka ciężarówka i van. Lata produkcji 1 generacji: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. W tym okresie samochód przeszedł zmianę stylizacji. Od 2017 roku na rynki trafia druga generacja zmodernizowanego Volkswagena Craftera. W tym artykule znajdziesz oznaczenie skrzynek bezpieczników i przekaźników Volkswagena Craftera, schematy i zdjęcia skrzynek oraz ich lokalizację. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
W zależności od poziomu wyposażenia pojazdu (Standard, HighLine itp.) i roku produkcji możliwe są różne konstrukcje skrzynek bezpiecznikowych i przekaźników.
Contents

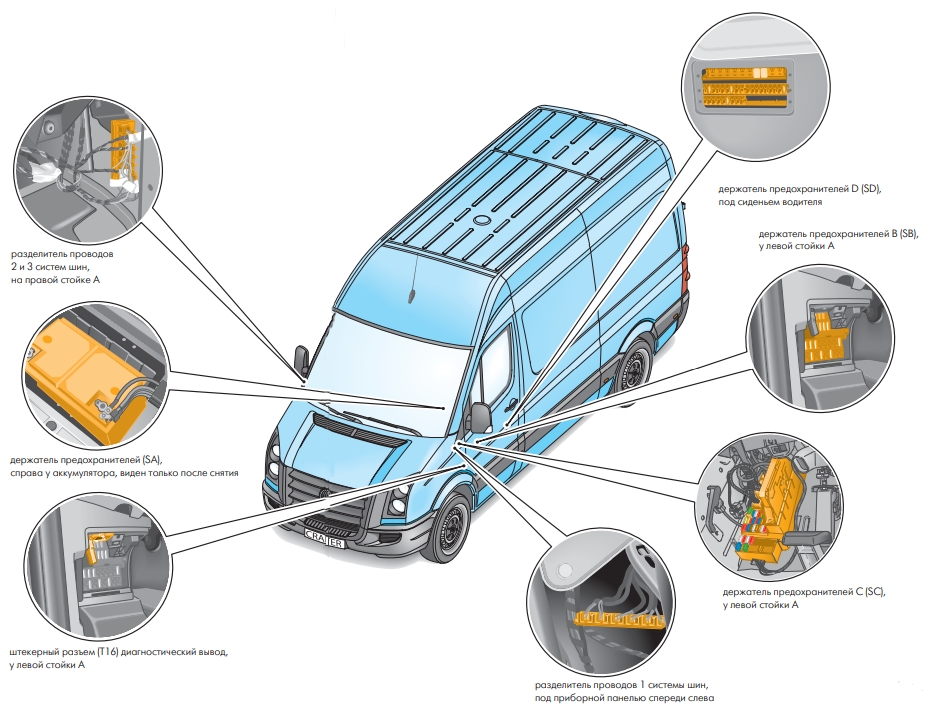

Lokalizacje pudełek
W Volkswagenie Crafterze dostępne są następujące bloki:
- Bezpiecznik zasilania, kl. 30 -S190-
- Uchwyt bezpiecznika akumulatora A -SA-
- Uchwyt bezpiecznika B, lewy słupek -SB-
- Lewa skrzynka bezpieczników i przekaźników C -SC-
- Uchwyt bezpieczników i przekaźników D pod siedzeniem kierowcy -SD-
- Dodatkowy przekaźnik pod siedzeniem kierowcy

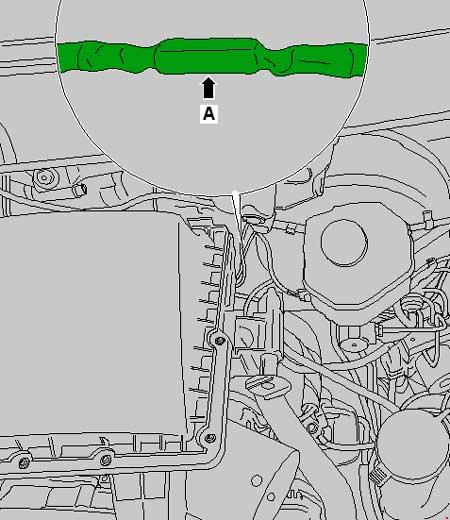

Bezpiecznik zasilania, kl. trzydzieści
Główny bezpiecznik zasilania, kl. 30, umiejscowiony w wiązce przewodów pomiędzy alternatorem a rozrusznikiem

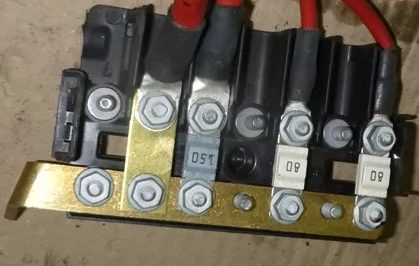

Skrzynka bezpieczników akumulatora
Składa się z wkładek bezpiecznikowych dużej mocy.
Schemat
Opis
| 1 | 80A Sterownik świec żarowych |
| 2 | 40/60 / 80A Jednostka sterująca wentylatora chłodnicy, Wentylator chłodnicy |
| 3 | 80A Pokładowa jednostka sterująca zasilaniem, przekaźnik zasilania elektroniki silnika Skrzynka bezpieczników C |
| 4 | 150 A Drugi akumulator, główny bezpiecznik nadwozia Skrzynka bezpieczników D |
| 5 | 150 A Przekaźnik napięcia zasilania zacisku 15, przekaźnik sygnału dźwiękowego, pokładowa jednostka sterująca zasilaniem Skrzynka bezpieczników B lub skrzynka bezpieczników C |
| 6 | Przekaźnik rozładunku kl. 15, Przekaźnik zasilania 1 Bezpiecznik podgrzewanej szyby przedniej Skrzynka bezpieczników D |
| 7 | 150A Element grzejny dodatkowej nagrzewnicy powietrza |

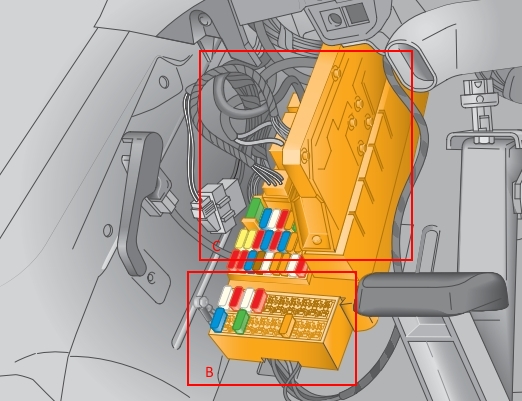

Skrzynka przy lewym słupku
Znajduje się po lewej stronie we wnęce na nogi pod deską rozdzielczą i składa się z 2 bloków: skrzynki bezpieczników B oraz skrzynki bezpieczników i przekaźników C.

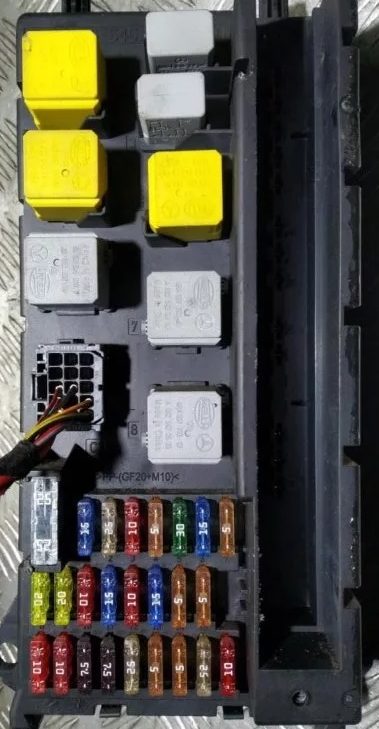

Zdjęcie poglądowe

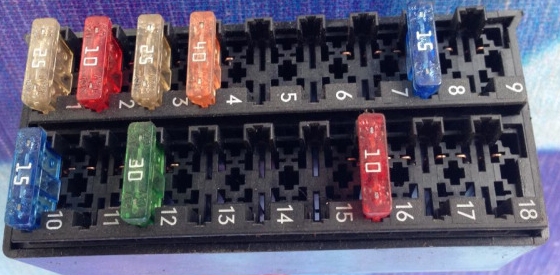

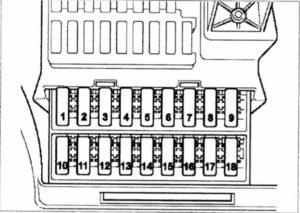

Skrzynka bezpieczników B
Schemat
Przeznaczenie
| 1 | 25A Sterownik drzwi kierowcy |
| 2 | Złącze diagnostyczne 10A (T16/16) |
| 3 | Jednostka sterująca ABS 25A |
| 4 | Jednostka sterująca ABS 40A |
| 5 | rezerwa |
| 6 | rezerwa |
| 7 | Pompka spryskiwacza reflektorów 30A |
| 8 | Przekaźnik alarmu przeciwkradzieżowego 15A 1 |
| 9 | rezerwa |
| 10 | Jednostka sterująca 15A z wyświetlaczem systemu radia i nawigacji |
| 11 | Jednostka sterująca 7,5A do elektroniki sterującej telefonem komórkowym, jednostka sterująca tachografu |
| 12 | Przełącznik ogrzewania 30 A i zmiana mocy ogrzewania, przekaźnik wentylatora nawiewu |
| 13 | Zegar dodatkowej grzałki 7,5 A |
| 14 | 30A regulator ogrzewania siedzenia kierowcy, regulator ogrzewania siedzenia pasażera z przodu |
| 15 | Przełącznik oświetlenia platformy ładunkowej 10 A |
| 16 | Przełącznik ogrzewania 10A i zmiana mocy ogrzewania, sterownik klimatyzacji, zmieniarka CD |
| 17 | Włącznik światła wewnętrznego 10A |
| 18 | rezerwa |

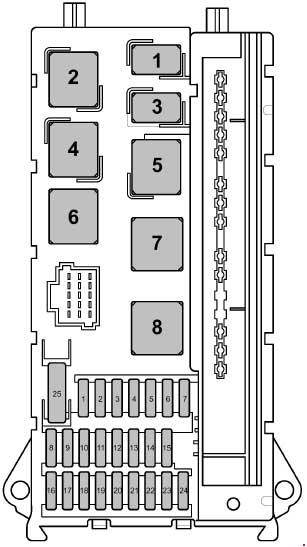

Skrzynka bezpieczników i przekaźników C

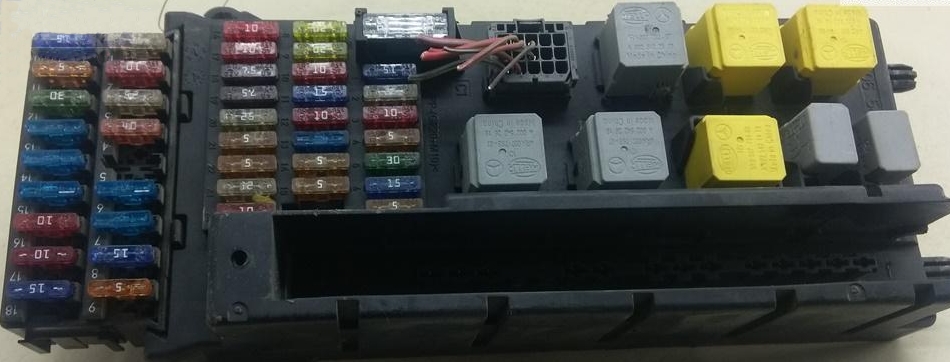

Zdjęcie poglądowe
Schemat
Przeznaczenie
Przekaźnik
- Przekaźnik klaksonu
- Przekaźnik przełączający silnika wycieraczek 2
- Przekaźnik pompy paliwa
- Przekaźnik przełączający silnika wycieraczek 1
- Przekaźnik zasilania, kl. pięćdziesiąt
- Zacisk przekaźnika zasilania 15
- Przekaźnik zasilania elementów elektronicznych silnika
- Przekaźnik zasilania 2, kl. piętnaście
Oznaczenie
| 1 | 15A Sygnał tonowy wysoki |
| 2 | 25A Elektroniczna stacyjka Jednostka sterująca el. blokada kolumny kierownicy |
| 3 | 10A Elektroniczna stacyjka Jednostka sterująca we wkładce tablicy rozdzielczej Jednostka sterująca silnika (od maja 2012 r.) |
| 4 | 5A Włącznik oświetlenia Centralny panel sterowania na panelu przednim |
| 5 | Silnik wycieraczek 30A |
| 6 | 15A Wspomagająca pompa paliwa |
| 7 | 5A Jednostka sterująca kolumny kierownicy |
| 8 | 20A Jednostka sterująca silnika |
| 9 | 20 / 25A Bezpiecznik 6 w skrzynce bezpieczników B (od listopada 2008 r. do maja 2009 r.) Skrzynka bezpieczników D (od maja 2009 r. do listopada 2013 r.) |
| 10 | 10A Miernik masy powietrza (od maja 2012) Moduł szacowania poziomu czynnika redukującego (od maja 2012) Rezystor grzejny wentylacji skrzyni korbowej (od maja 2012) Regulator ciśnienia paliwa Zawór przełączający chłodnicy recyrkulacji spalin (od maja 2012) Zawór zwrotny dopływu czynnika redukującego ( od maja 2012) od maja 2012) ) Pompa do chłodnicy recyrkulacji spalin (od maja 2012) Pompa do czynnika redukującego (od maja 2012) |
| 11 | 15A Przekaźnik rozładowczy 2, zaciski 15 (tylko dla pojazdów o klasie wagowej 3,8 t) Bezpiecznik 1 w uchwycie bezpiecznika D Bezpiecznik 2 w uchwycie bezpiecznika D |
| 12 | 10A Jednostka sterująca poduszką powietrzną |
| 13 | 15A Przełącznik oświetlenia schowka Zapalniczka |
| 14 | 5A Włącznik świateł Jednostka sterująca w zestawie wskaźników Złącze diagnostyczne |
| 15 | 5A Przełącznik ogrzewania i wybór trybu pracy. Regulacja zasięgu reflektorów Silnik siłownika do regulacji zasięgu reflektorów po lewej i prawej stronie |
| 16 | 10A Wyłącznik główny systemu stop-start Wyłącznik położenia neutralnego skrzyni biegów Czujnik poziomu i temperatury oleju Przekaźnik pompy paliwa Przekaźnik pompowania płynu chłodzącego po wyłączeniu Sterownik silnika Sterownik świec żarowych Przekaźnik zasilania kl. 50 Przekaźnik rozrusznika 1 (od listopada 2013 r.) Przekaźnik rozrusznika 2 (od listopada 2013 r.) Zawór elektromagnetyczny do regulacji ciśnienia doładowania Zawór obiegu płynu chłodzącego Zawór klapowy gazów spalinowych (od listopada 2013 r.) Zawór dozowania paliwa Zawór przełączający chłodnicy recyrkulacji spalin Grzałka sondy lambda |
| 17 | 10A Jednostka sterująca poduszką powietrzną |
| 18 | 7,5A Wyłącznik świateł stopu (od lipca 2006 r. do listopada 2011 r.) Wyłącznik krańcowy pedału hamulca -F63- (od lipca 2006 r. do listopada 2011 r.) Przekaźnik rozładunku kl. 15 Stabilizator napięcia (od listopada 2011) Przekaźnik do nadbudówek specjalnych, kl. 15 (od listopada 2011) Sztafeta, rozładunek 3 dla kl. 15 (od listopada 2011) |
| 19 | 7,5A Pokładowa jednostka sterująca zasilaniem (oświetlenie wewnętrzne) |
| 20 | 25A Pokładowa jednostka sterująca zasilaniem |
| 21 | Jednostka sterująca silnika z czujnikiem masy powietrza 5A |
| 22 | 5A Wyłącznik świateł hamowania (do czerwca 2006 r.) Wyłącznik pedału hamulca (do czerwca 2006 r.) Czujnik przyspieszenia bocznego (od lipca 2006 r.) Czujnik przyspieszenia wzdłużnego (od lipca 2006 r.) Jednostka sterująca ABS (od lipca 2006 r.) |
| 23 | 25A Rozrusznik Pokładowa jednostka sterująca zasilaniem |
| 24 | 10A Rezerwa, zacisk -15- Jednostka sterująca układu regulacji akumulatora (od maja 2013 r.) |
| 25 | Gniazdo 12V 30A |
Za zapalniczkę odpowiada bezpiecznik nr 13, 15A.

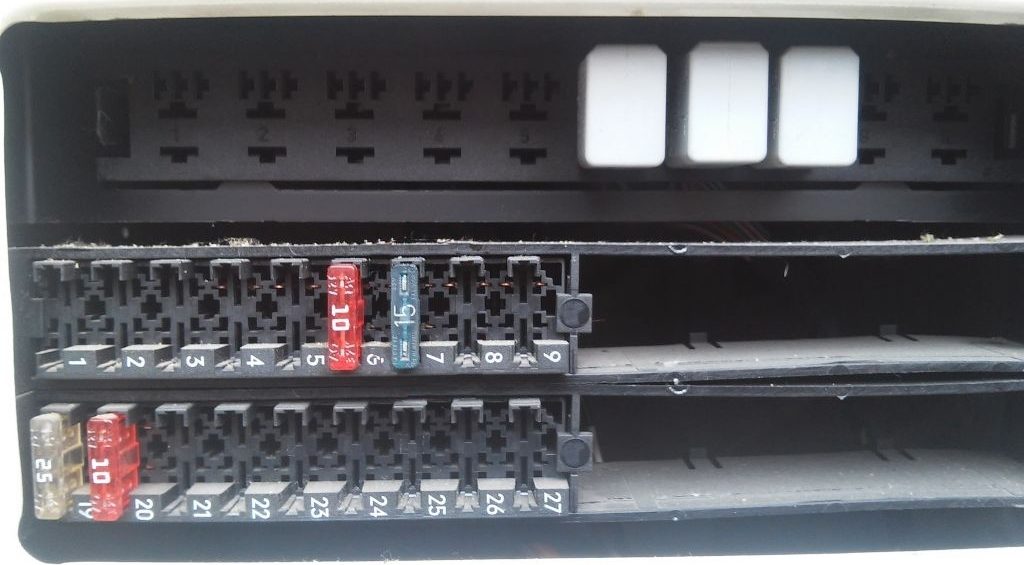

Skrzynka bezpieczników i przekaźników D
Pod siedzeniem kierowcy
Typ 1
Modele wydane przed 05.2011
Zdjęcie

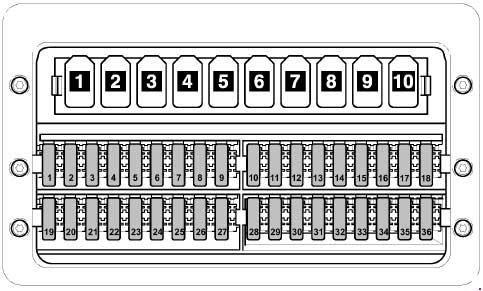

Schemat
Przeznaczenie
Przekaźnik
- Przekaźnik do nadbudówek specjalnych, kl. piętnaście
- Przekaźnik do nadbudówek specjalnych, kl. 61
- Przekaźnik oświetlenia wnętrza, przekaźnik urządzenia wywrotnego (do października 2007 r.), przekaźnik tylnej klapy
- Przekaźnik czyszczenia reflektorów
- Obrotowy przekaźnik sygnalizacyjny
- Przekaźnik alarmu antykradzieżowego 1
- Przekaźnik pompy płynu chłodzącego
- Przekaźnik obiegu płynu chłodzącego po wyłączeniu silnika
- Przekaźnik syreny
- Nieużywany
Wyłączniki automatyczne
| 1 | 5A Panel sterowania podnośnikiem szyb w drzwiach kierowcy Przekaźnik podgrzewanej szyby tylnej (do czerwca 2006 r.) Przekaźnik 2 podgrzewanej szyby tylnej (od lipca 2006 r.) |
| 2 | 30A Silnik wycieraczki tylnej szyby drzwi wahadłowych |
| 3 | 5A Zegar Przełącznik neutralny skrzyni biegów Jednostka sterująca wyświetlaczem Jednostka sterująca elektroniką sterującą telefonem komórkowym (do maja 2011 r.) Kamera cofania |
| 4 | 7,5 A Przełącznik do regulacji prędkości roboczej (od lipca 2006 r.) Czujnik sterujący przystawki odbioru mocy (od lipca 2006 r.) Przekaźnik ogrzewania tylnej szyby (do czerwca 2006 r.) Jednostka sterująca rozpoznawania przyczepy Jednostka sterująca tachografu (od lipca 2006 r.) |
| 5 | Przełącznik 5 / 10A Jednostka sterująca mech. Skrzynia biegów sterowana elektronicznie |
| 6 | 5A Jednostka sterująca regulacją akumulatora (do maja 2013 r.) Rezystor grzewczy wentylacji skrzyni korbowej |
| 7 | 10A Element grzejny filtra paliwa |
| 8 | 5 / 10A Przycisk urządzenia wywrotu Przekaźnik do zabudów specjalnych, kl. 15 Wtyczka, 6-pinowa (od maja 2007 r.) Wtyczka, 7-pinowa (złącze windy załadowczej) |
| 9 | 15A Wyłącznik wentylatora dachowego do wentylacji nawiewnej przedziału ładunkowego, przekaźnik syreny |
| 10 | 25A Dla producenta nadbudówek i wyposażenia specjalnego |
| 11 | 15A Przekaźnik do nadbudówek specjalnych, kl. piętnaście |
| 12 | 10A Przekaźnik do nadbudówek specjalnych, kl. 61 |
| 13 | 10 / 30A Jednostka sterująca wentylatora parownika (od maja 2007 r. do maja 2011 r.) Przekaźnik wzmacniaczy, kierunkowskazów na dachu (do maja 2007 r.) |
| 14 | 20A Sterownik rozpoznawania przyczepy (do sierpnia 2006) Złącze 9-pinowe (przygotowanie do fabrycznego montażu zaczepu przyczepy od września 2006) Gniazdo zaczepu (od września 2006) |
| 15 | 25A Jednostka sterująca rozpoznawaniem przyczepy |
| 16 | 7,5A Jednostka sterująca systemem wspomagania parkowania. Jednostka sterująca monitora ciśnienia w oponach |
| 17 | 25A Jednostka sterująca do programowalnych funkcji specjalnych |
| 18 | 25A Jednostka sterująca do programowalnych funkcji specjalnych |
| 19 | 5 / 25A Elektryczna jednostka sterująca dachu |
| 20 | 7,5/10A Przekaźnik pompowania płynu chłodzącego po wyłączeniu. Przekaźnik oświetlenia wejścia do silnika i przestrzeni na nogi (od maja 2009 r.) |
| 21 | 15 / 30A Przekaźnik odmgławiacza tylnej szyby |
| 22 | 15A Przekaźnik ogrzewania tylnej szyby (do czerwca 2006 r.) Przekaźnik ogrzewania tylnej szyby 2 |
| 23 | 10/15A Wyłącznik oświetlenia skrzyni ładunkowej (od listopada 2008) gniazdo 12V 2 |
| 24 | Gniazdo 15A 12V 4 |
| 25 | Gniazdo 15A 12V 3 |
| 26 | 25A Jednostka sterująca dodatkową nagrzewnicą |
| 27 | 20 / 25A Jednostka sterująca nagrzewnicą dodatkową |
| 28 | 30 / 40A Jednostka sterująca wentylatora parownika (do kwietnia 2007 r.) Przekaźnik pompy hydraulicznej skrzyni biegów (od maja 2007 r.) |
| 29 | 15A Jednostka sterująca mech. Skrzynia biegów sterowana elektronicznie |
| 30 | 40A Przekaźnik pompy hydraulicznej skrzyni biegów (do kwietnia 2007 r.) Jednostka sterująca regulacją akumulatora |
| 31 | 15 / 30A Jednostka sterująca tylnego wentylatora wlotowego . Jednostka sterująca lewych drzwi przesuwnych. Tylny wentylator wlotowy |
| 32 | 5A Jednostka sterująca do sterowania akumulatorem |
| 33 | 15A Sterownik prawych drzwi przesuwnych |
| 34 | 15A Jednostka sterująca układu ogrzewania redukcyjnego (od kwietnia 2009 r.) |
| 35 | 3 / 15А Jednostka sterująca systemem ogrzewania redukcyjnego (od kwietnia 2009 r.) |
| 36 | Nieużywany |
Typ 2
Schemat
Opis
| 1 | 5A Panel sterowania podnośnikiem szyby w drzwiach kierowcy Przekaźnik 2 ogrzewania tylnej szyby |
| 2 | 30A Silnik wycieraczki tylnej szyby w drzwiach wahadłowych |
| 3 | 5A Zegar Przełącznik położenia neutralnego skrzyni biegów Panel wyświetlacza Kamera tylna |
| 4 | 7,5A Przełącznik do regulacji prędkości roboczej Czujnik monitora WOM Jednostka sterująca wykrywaniem przyczepy Jednostka sterująca tachografem |
| 5 | Przełącznik 5 / 10A Jednostka sterująca mech. Elektronicznie sterowana skrzynia biegów Wyłącznik krańcowy maski (od listopada 2011 r.) |
| 6 | 5 / 10A Rezystor grzejny układu wentylacji skrzyni korbowej Jednostka sterująca do regulacji akumulatora (od maja 2011 r. do maja 2013 r.) |
| 7 | 10A Element grzejny filtra paliwa |
| 8 | 5 / 10A Przycisk urządzenia wywrotnego Jednostka sterująca systemem wspomagania parkowania (od maja 2013 r.) Przekaźnik specjalnej zabudowy, kl. 15 (do listopada 2011 r.) złącze 6-stykowe -T6ah- złącze 7-stykowe -T7f- (złącze windy załadowczej) |
| 9 | 15A Wyłącznik wentylatora dachowego wentylacji nawiewnej przedziału ładunkowego (do listopada 2011 r.) Przekaźnik syreny (do listopada 2011 r.) Nieużywany (od listopada 2011 r.) |
| 10 | 25A Dla producenta nadbudówek i wyposażenia specjalnego |
| 11 | 15A Przekaźnik do nadbudówek specjalnych, kl. piętnaście |
| 12 | 10A Przekaźnik do nadbudówek specjalnych, kl. 61 |
| 13 | rezerwa |
| 14 | Złącze 20A 9-pinowe -T9b- (przygotowanie do fabrycznego montażu zaczepu przyczepy) Gniazdo zaczepu |
| 15 | 25A Jednostka sterująca rozpoznawaniem przyczepy |
| 16 | 7,5A Jednostka sterująca systemem wspomagania parkowania. Jednostka sterująca monitora ciśnienia w oponach |
| 17 | 25A Jednostka sterująca do programowalnych funkcji specjalnych |
| 18 | 25A Jednostka sterująca do programowalnych funkcji specjalnych |
| 19 | 5 / 25A Elektryczna jednostka sterująca dachu |
| 20 | 7,5/10A Przekaźnik pompowania płynu chłodzącego po wyłączeniu. oświetlenie wejścia przekaźnika silnika i przestrzeń na nogi |
| 21 | 30A Przekaźnik odmgławiacza tylnej szyby |
| 22 | 15A Przekaźnik ogrzewania tylnej szyby 2 |
| 23 | 10 / 15A Wyłącznik oświetlenia skrzyni ładunkowej Gniazdo 12 V 2 -U18- |
| 24 | Gniazdo 15A 12V 4 |
| 25 | Gniazdo 15A 12V 3 |
| 26 | 25A Jednostka sterująca dodatkową nagrzewnicą |
| 27 | 20 / 25A Jednostka sterująca nagrzewnicą dodatkową |
| 28 | 30/40A Przekaźnik pompy hydraulicznej skrzyni biegów, przekaźnik rozrusznika 1 |
| 29 | 15A Jednostka sterująca mech. Skrzynia biegów sterowana elektronicznie |
| 30 | 5A Jednostka sterująca układu regulacji akumulatora |
| 31 | 15 / 30A Jednostka sterująca lewych drzwi przesuwnych (od maja 2012) Jednostka sterująca wentylatorem nawiewnym tylnym Wentylator nawiewny tylny |
| 32 | 5A Jednostka sterująca do sterowania akumulatorem |
| 33 | 7,5 / 15 / 30A Nieużywane Sterownik prawych drzwi przesuwnych (od maja 2012) Przekaźnik blokady skrzynki rozdzielczej (od stycznia 2012) Sprężarka powietrza (od stycznia 2012) |
| 34 | 7,5 / 15A Sterownik układu podgrzewania czynnika redukującego Czujnik skrzyni biegów blokady mechanizmu różnicowego |
| 35 | 3 / 15A Jednostka sterująca systemem podgrzewania czynnika redukującego Jednostka sterująca zabezpieczeniem sprężarki (od stycznia 2012 r.) |
| 36 | 5A Nieużywany (do stycznia 2012 r.) Przełącznik sprężarki (od stycznia 2012 r.) |
| 37 | rezerwa |
| 38 | rezerwa |
| 39 | 7,5 / 15A Wyłącznik wentylatora dachowego do wentylacji nawiewnej przedziału ładunkowego (od listopada 2011) Przekaźnik syreny (od listopada 2011) |
| 40 | rezerwa |
| 41 | rezerwa |
| 42 | 30A Jednostka sterująca wentylatora parownika -J349- |
| 43 | rezerwa |
| 44 | rezerwa |
| 45 | rezerwa |
| 46 | rezerwa |
| 47 | rezerwa |
| 48 | rezerwa |
| 49 | rezerwa |
| 50 | rezerwa |
| 51 | rezerwa |
| 52 | rezerwa |
| 53 | rezerwa |
| 54 | rezerwa |
| 55 | rezerwa |
| 56 | rezerwa |

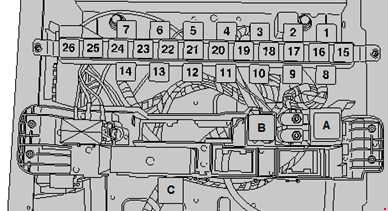

Przekaźnik pod siedzeniem
Dodatkowe przekaźniki można zamontować pod samym siedzeniem.
Schemat
Przeznaczenie
| A | Przekaźnik izolacji akumulatora |
| B | Przekaźnik rozrusznika 1 |
| C | Przekaźnik rozrusznika 2 |
| 1 | Nieużywany |
| 2 | Przekaźnik rozładunku kl. piętnaście |
| 3 | Przekaźnik rozładunku 3 zaciski 15 Przekaźnik sprężarki pneumatycznej |
| 4 | Przekaźnik pompy hydraulicznej skrzyni biegów Przekaźnik przełączający światła do jazdy dziennej |
| 5 | Przekaźnik podgrzewanej szyby tylnej |
| 6 | Przekaźnik ogrzewania tylnej szyby 2 |
| 7 | Przekaźnik rozładowczy 2 zaciski 15 |
| 8 | Nieużywany |
| 9 | Przekaźnik podgrzewanej szyby przedniej |
| 10 | Przekaźnik wentylatora nawiewnego |
| 11 | Nieużywany |
| 12 | Nieużywany |
| 13 | Nieużywany |
| 14 | Nieużywany |
| 15 | Przekaźnik do nadbudówek specjalnych, kl. piętnaście |
| 16 | Przekaźnik do nadbudówek specjalnych, kl. 61 |
| 17 | Przekaźnik tylnej klapy Przekaźnik oświetlenia wnętrza |
| 18 | Przekaźnik układu czyszczenia reflektorów Przekaźnik odblokowujący sprężarkę pneumatyczną |
| 19 | Przekaźnik syreny 2 Przekaźnik oświetlenia wejścia i przestrzeni na nogi Przekaźnik sprężarki powietrza – regeneracja |
| 20 | Przekaźnik alarmu antykradzieżowego 1 |
| 21 | Przekaźnik pompy płynu chłodzącego |
| 22 | Przekaźnik obiegu płynu chłodzącego po wyłączeniu silnika |
| 23 | Przekaźnik syreny Przekaźnik odcinający ABS |
| 24 | Przekaźnik blokujący 1 skrzynkę rozdzielczą |
| 25 | Blokowanie przekaźnika 2 skrzynki rozdzielczej |
| 26 | Przekaźnik wyłączania ostrzegacza cofania. Przekaźnik blokowania 3 skrzynki rozdzielczej |
Jeśli masz coś do dodania – napisz w komentarzach.
