Volkswagen Jetta 7 generacji produkowany był w latach 2019, 2020, 2021, 2020, 2023 pod oznaczeniem A7. W tym czasie model został zaktualizowany. W niektórych krajach rozszerzona wersja znana jest jako Volkswagen Sagitar . W tym artykule przedstawimy opis bezpieczników i przekaźników w Volkswagenie Jetta 7 wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, konfiguracji i kraju dostawy. W przypadku trudności skontaktuj się z najbliższym sprzedawcą.
Przedział pasażerski

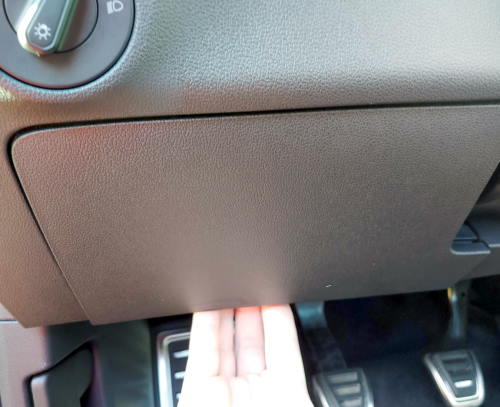

Znajduje się na dole tablicy rozdzielczej, po stronie kierowcy. Aby uzyskać dostęp, należy zdjąć osłonę ochronną.

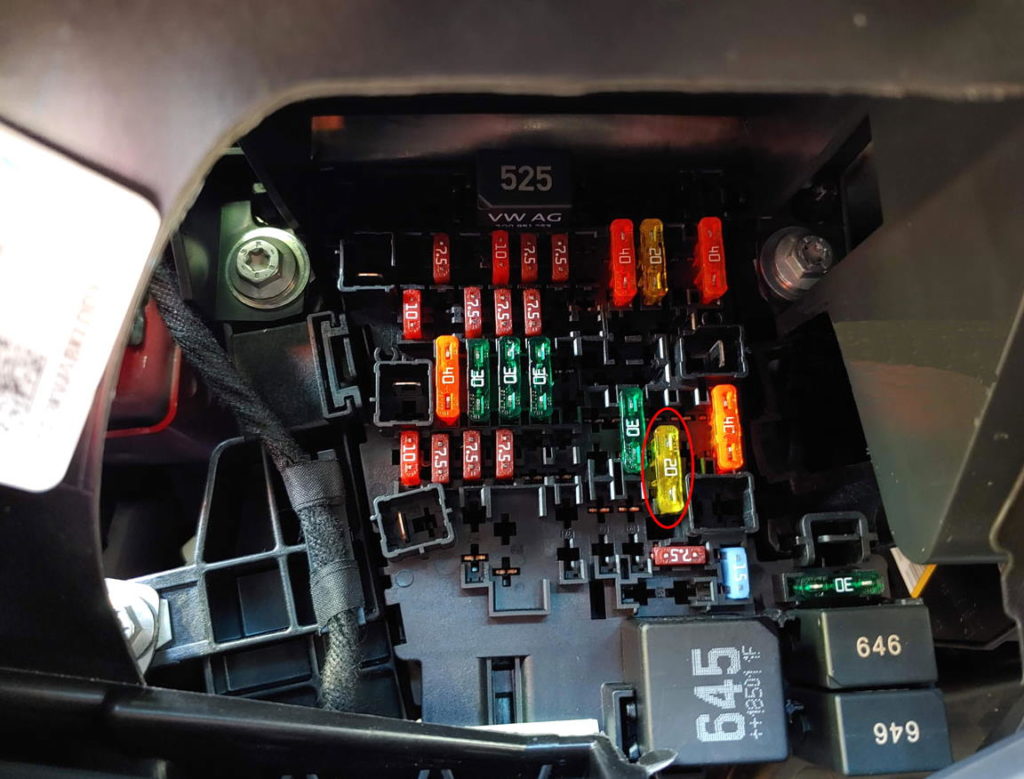

Zdjęcie poglądowe
Obok znajduje się pokładowa jednostka sterująca siecią.
Schemat
Opis
| F1 | – |
| F2 | Elektryczne wspomaganie kierownicy 10A |
| F3 | – |
| F4 | 10A Jednostka sterująca zasilaniem pokładowym, System antykradzieżowy (7,5A), Panel sterowania systemem informacji i dowodzenia (Infotainment) |
| F5 | 7,5A Magistrala danych na pokładzie interfejsu diagnostycznego |
| F6 | Selektor 7,5 A (przełącznik) |
| F7 | 10A Elementy sterujące ogrzewaniem i klimatyzacją, moduł sterujący nagrzewnicy, moduł sterujący Climatronic, moduł sterujący klimatyzacji, dźwignia zmiany biegów automatycznej skrzyni biegów, chłodnica dodatkowej nagrzewnicy płynu chłodzącego silnik, przekaźnik podgrzewanej tylnej szyby, odbiornik częstotliwości |
| F8 | 7,5A Obrotowy włącznik świateł, Przycisk elektromechanicznego hamulca postojowego, Czujnik wilgotności, deszczu i światła, Złącze diagnostyczne |
| F9 | Elektryczne wspomaganie kierownicy 7,5 A, zapłon/rozrusznik (przełącznik) |
| F10 | Sterowanie wyświetlaczem 7,5A |
| F11 | 40A Elektroniczny moduł sterujący, światła zewnętrzne po lewej stronie |
| F12 | 20A Moduł sterujący elektroniki informacyjnej, elementy systemu informacyjno-rozrywkowego |
| F13 | – |
| F14 | 40A Moduł sterujący wentylatora nawiewnego |
| F15 | 10A Elektroniczna jednostka sterująca blokady kierownicy |
| F 16 | Wzmacniacz 7,5A Dwukierunkowy sygnał mobilny (telefon), Wzmacniacz antenowy, Przetwornica napięcia dla modułu ładującego USB |
| F17 | 7,5A Moduł sterujący zestawu wskaźników |
| F18 | Kamera cofania 7,5 A, przełącznik odblokowania tylnej pokrywy |
| F19 | 7.5A Interfejs systemu dostępu/uruchamiania |
| F20 | 15A Przekaźnik pompy próżniowej |
| F21 | 10A Przekaźnik podgrzewanej szyby przedniej |
| F22 | – |
| F23 | 20A Moduł sterujący szyberdachem |
| F24 | 40A Elektroniczny moduł sterujący, światła zewnętrzne po prawej stronie |
| F25 | 30A Moduł sterujący drzwiami kierowcy i pasażera |
| F26 | 30A Pokładowa jednostka sterująca zasilaniem, 30A Ogrzewane przednie siedzenie |
| F27 | 30A Moduł sterujący cyfrowym systemem dźwiękowym, Oświetlenie wewnętrzne |
| F28 | – |
| F29 | 5A Monitorowanie ciśnienia w oponach |
| F30 | 10A Przekaźnik zdalnego uruchamiania |
| F31 | – |
| F32 | 10A System wspomagania kierowcy za pomocą kamery przedniej, Moduł zdalnego sterowania, Moduł sterujący systemem wspomagania parkowania, Moduł sterujący parkowaniem równoległym |
| F33 | 7,5A Moduł sterujący poduszką powietrzną |
| F34 | Przełącznik świateł 7,5 A, wewnętrzne lusterko wsteczne, przycisk wskaźnika monitorowania ciśnienia w oponach, włącznik światła cofania, czujnik jakości powietrza, przycisk elektromechanicznego hamulca postojowego |
| F35 | Gniazdo diagnostyczne 10A, automatycznie przyciemniające się wewnętrzne lusterko wsteczne, regulacja kąta reflektorów i świateł drogowych, silnik poziomowania reflektorów |
| F36 | – |
| F37 | – |
| F38 | – |
| F39 | Moduł sterujący przednich drzwi pasażera 30A, silnik prawej tylnej szyby, moduł sterujący drzwi kierowcy, silnik regulacji lewej tylnej szyby |
| F40 | Zapalniczka samochodowa 20A, gniazdo 12 V |
| F41 | – |
| F42 | 40A Pokładowa jednostka sterująca zasilaniem, spryskiwacz przedniej szyby, centralny zamek |
| F43 | 30A Pokładowa jednostka sterująca zasilaniem |
| F44 | – |
| F45 | 15A Regulacja fotela kierowcy i pasażera |
| F46 | – |
| F47 | 15A Silnik wycieraczki tylnej szyby |
| F48 | – |
| F49 | 5A Czujnik położenia pedału sprzęgła, przekaźnik rozrusznika |
| F50 | – |
| F51 | 25A Moduł ogrzewania tylnych siedzeń |
| F52 | 15A Elektryczny moduł obwodu tłumiącego |
| F53 | 30A Ogrzewana tylna szyba |
Za zapalniczkę odpowiada bezpiecznik nr 40 przy 20A.
- R1 Przekaźnik układu dozowania środka redukującego -J963-
- R2 –
- R3 –
- R4 Przekaźnik zasilania zacisku 15 -J329-
- R5 Przekaźnik podgrzewanej szyby tylnej -J9-
- Przekaźnik gniazda R6 -J807-
W obwodach zasilania elektrycznych szyb i elektrycznych napędów siedzeń można zastosować automatyczne bezpieczniki, które np. eliminują przyczynę przeciążenia (na przykład zamarznięcie szyb) automatycznie włączają się ponownie.
Komora silnika
Znajduje się po lewej stronie komory silnika, obok akumulatora i jest przykryty pokrywą ochronną.

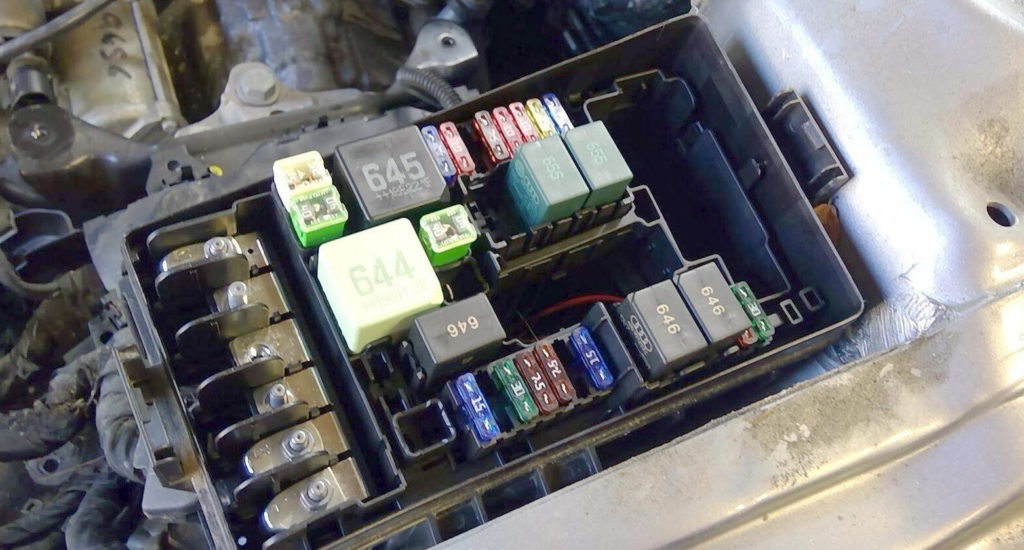

Zdjęcie poglądowe
Schemat
Przeznaczenie
| F1 | Jednostka sterująca ABS 40A |
| F2 | Jednostka sterująca ABS 40A |
| F3 | 15A Moduł sterujący silnika |
| F4 | 5A Czujnik temperatury poziomu oleju, zawór regulacji ciśnienia oleju, termiczny wyłącznik zasilania, regulator wałka rozrządu zaworów dolotowych, czujnik stężenia etanolu |
| F5 | 10A Reduktor ciśnienia i zawór dozujący paliwo |
| F6 | 5A Przełącznik świateł stopu |
| F7 | 7,5 A Zawór regulacji ciśnienia paliwa, zawór elektromagnetyczny obwodu płynu chłodzącego, pompa chłodzenia powietrza doładowującego 10 A Pompa wspomagająca nagrzewnicę |
| F8 | Sonda lambda 10A (sonda lambda) |
| F9 | 5A Cewka zapłonowa 20A Element grzejny wczesnego parowania |
| F10 | 15/20A Moduł sterujący pompą paliwa |
| F11 | 40A Element grzejny nagrzewnicy dodatkowej |
| F12 | 40A Element grzejny nagrzewnicy dodatkowej |
| F13 | Skrzynia biegów 30A (jednostka mechatroniczna skrzynia biegów DSG) |
| F14 | 40A Ogrzewana przednia szyba |
| F15 | 15A Róg |
| F 16 | 20A Przekaźnik zasilania elementów elektronicznych silnika 7,5A Przekaźnik zaworów odcinających gaz |
| F17 | 7,5A Jednostka sterująca silnika Motronic, przekaźnik mocy, ABS |
| F18 | Moduł monitorowania akumulatora 5A, magistrala danych na pokładzie, interfejs diagnostyczny |
| F19 | Moduł sterujący silnika wycieraczek 30A |
| F20 | 20A System antykradzieżowy, sygnał |
| F21 | – |
| F22 | 5A Moduł sterujący silnika |
| F23 | Rozrusznik 30A |
| F24 | 40A Element grzejny nagrzewnicy dodatkowej |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | 15A Pompa podciśnieniowa hamulca |
| F32 | – |
| F33 | – |
| F34 | 15A Jednostka sterująca blokadą mechanizmu różnicowego międzyosiowego |
| F35 | 7,5A Przekaźnik klimatyzacji |
| F36 | – |
| F37 | 20A Moduł sterujący nagrzewnicy dodatkowej |
| F38 | – |
Przekaźnik
- R1 Przekaźnik rozrusznika 1 -J906-
- R2 Przekaźnik rozrusznika 2 -J907-
- Przekaźnik klaksonu R3 -J413-
- R4 Przekaźnik mocy cieplnej -J360-
- R5 Przekaźnik główny -J271- (benzyna) / Przekaźnik zasilania zacisku 30 -J317- (diesel)
- R6 Jednostka sterująca żarzeniem -J179- (benzyna)
- R7 Przekaźnik mocy cieplnej -J359- (diesel)
- R8 Przekaźnik zasilania elementów silnika -J757- (silnik benzynowy 2,0 l)
- R9 Przekaźnik podgrzewanej szyby przedniej -J47-
- R10 Przekaźnik podgrzewanej szyby przedniej 2 -J611-
