Volkswagen Scirocco to sportowy kompaktowy hatchback, który produkowany jest w trzech generacjach od 1974 roku. Nasz materiał przyda się posiadaczom 3 generacji wyprodukowanej w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017. Pokażemy lokalizację skrzynek bezpieczników i przekaźników, ich schematy i oznaczenia odpowiednie wyłącznie dla samochodu Volkswagen Scirocco 3G .
Konstrukcja skrzynek bezpieczników może różnić się od pokazanej na rysunku i zależy od roku produkcji oraz wyposażenia pojazdu.
Komora silnika

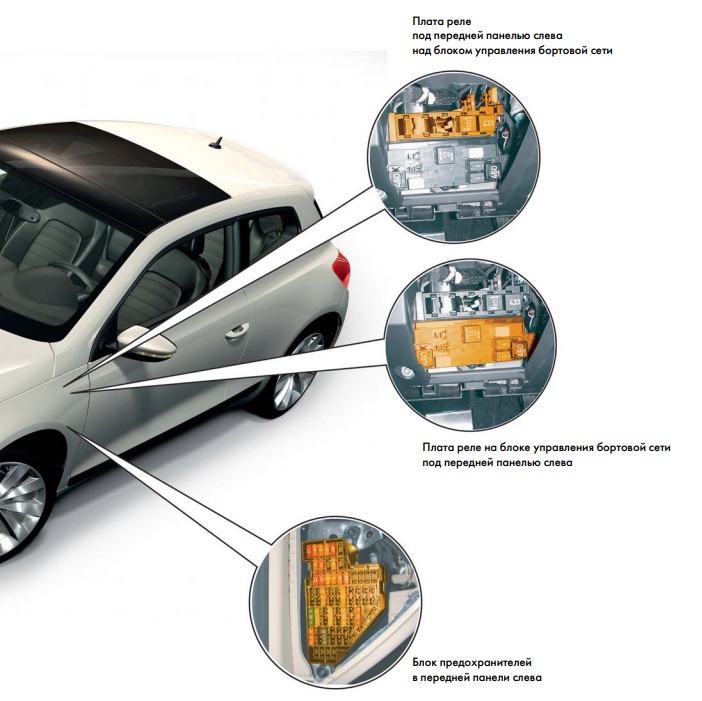

Lokalizacja

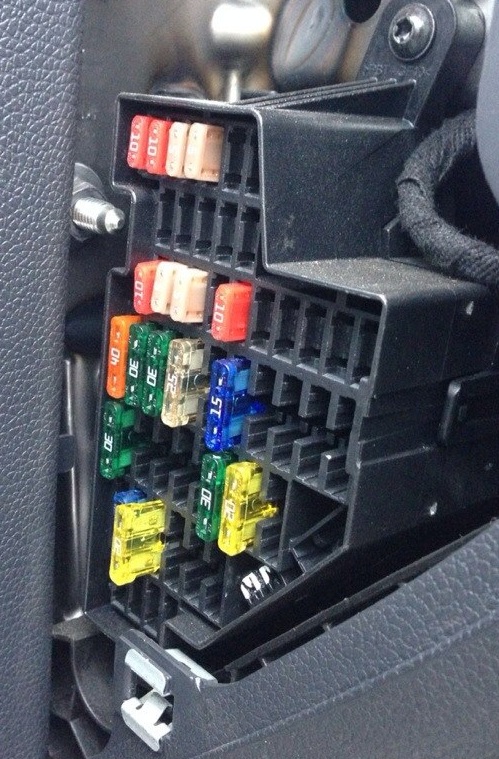

Skrzynka bezpiecznikowa
Znajduje się na końcu panelu, za pokrywą ochronną.

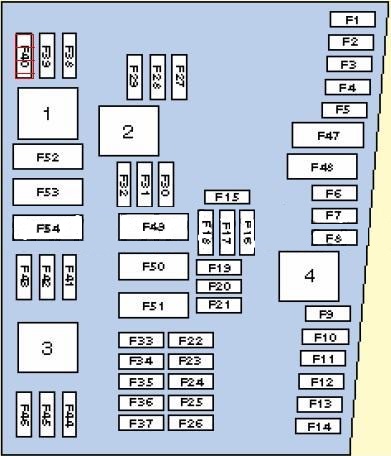

Schemat
Opis
| Konsument | Liczba (prąd amperowy) |
| ABS | 2 (10), 4 (5) |
| Czujnik pochylenia | 17 (5) |
| Poduszki powietrzne | 3 (5) |
| Włącznik świateł hamowania | 2 (10) |
| Potwierdzający system regulacji | 35 (20) |
| ESP | 2 (10), 4 (5) |
| Przednie okna | 23 (30) |
| Wentylator | 22 (40), 40 (40) |
| Ogrzewana tylna szyba | 25 (25) |
| Tylna wycieraczka | 41 (15) |
| Wewnętrzny system bezpieczeństwa | 17 (5) |
| Zestaw wskaźników | 2 (10) |
| Pompa paliwowa | 27 (15) |
| Podparcie lędźwi | 34 (15) |
| Korektor reflektorów | 1 (10) |
| Łukasz | 33 (30) |
| Czujnik deszczu | 13 (10) |
| Dysze spryskiwaczy | 4 (5) |
| Środek do czyszczenia reflektorów | 36 (20) |
| Ogrzewanie siedzenia | 37 (30) |
| Zapalniczka i gniazdka | 42 (20) |
| centralny zamek | 12 (10) |
Za zapalniczkę odpowiada bezpiecznik nr 42, 20A.

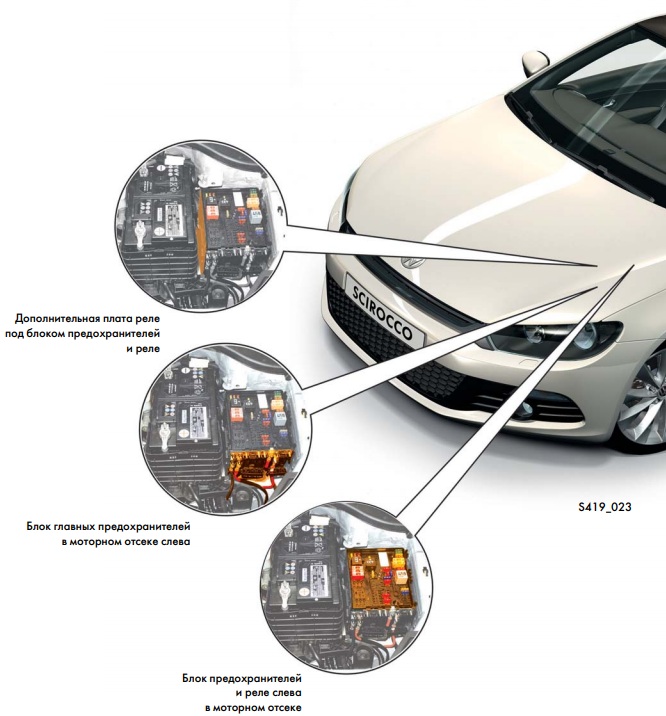

Komora silnika
Schemat

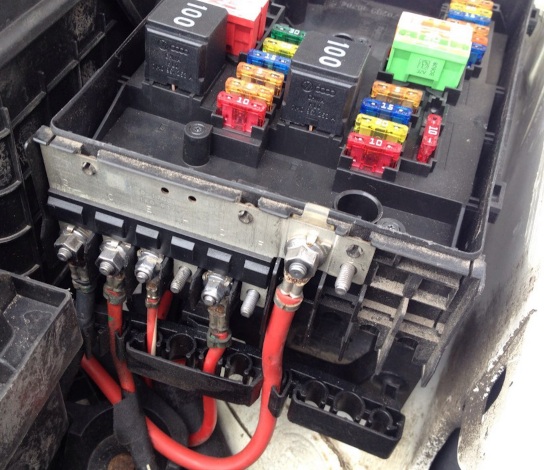

Zdjęcie poglądowe jednej z opcji
Typ 1
Typ 2
Przeznaczenie
| Konsument | Liczba (prąd amperowy) |
| ABS | 4 (30), 25 (30) |
| Reflektory zostały | 26 (30) |
| Reflektory w prawo | 16 (30) |
| ESP | 4 (30), 25 (30) |
| Wycieraczki | 19 (30) |
| Sygnał dźwiękowy | 17 (15) |
| Wentylator chłodnicy | 24 (10) |
| Kaseta radiowa | 8 (15) |
| System nagłośnienia | 18 (30) |
| Telefon | 9 (15) |
