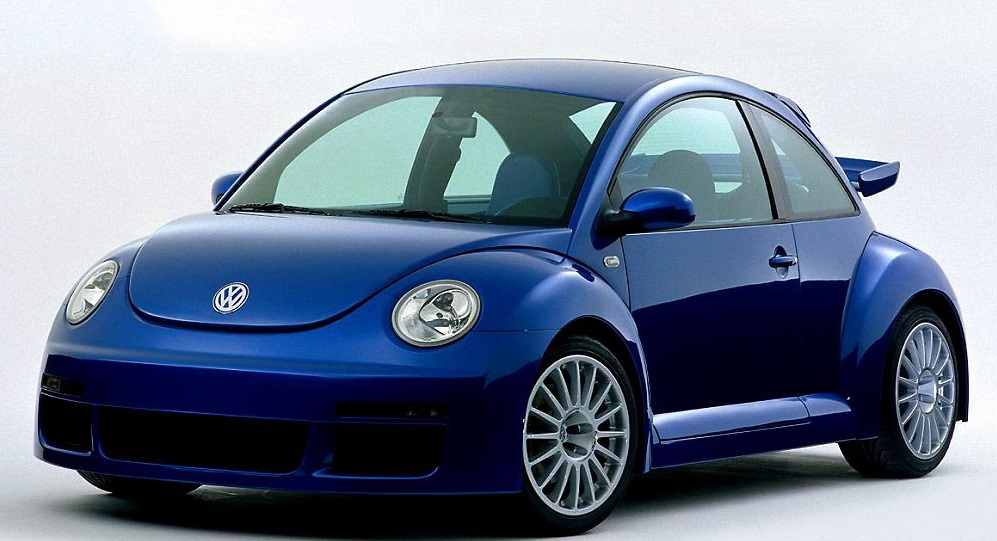

Volkswagen New Beetle (A4) był produkowany w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010 w wersjach nadwozia typu hatchback i kabriolet. W tym okresie przeszedł zmiany. Wiele osób myli ten samochód z Garbusem (chrząszczem) , ale są to różne modele, na przykład w New Beatle silnik znajduje się odpowiednio z przodu, a bagażnik odpowiednio z tyłu, a obwody elektryczne są inne . W tym materiale udostępnimy do wglądu oznaczenia skrzynek bezpieczników i przekaźników do Volkswagena New Beatle. Osobno zwracamy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Liczba bezpieczników i przekaźników może różnić się od prezentowanej i uzależniona jest od roku produkcji oraz poziomu wyposażenia elektrycznego pojazdu. W przypadku trudności skontaktuj się z najbliższym sprzedawcą.
Contents
Komora silnika
Skrzynka przekaźników

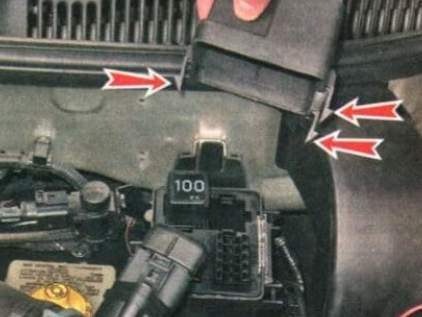

Dodatkowa skrzynka przekaźników znajduje się pod maską na przegrodzie.
Mogą się tam znajdować przekaźniki: załączenia pompy powietrza wtórnego lub świec żarowych. Kierunkowskaz i przekaźnik alarmowy są wbudowane w sam przełącznik alarmu. Jednostka sterująca wentylatorami elektrycznymi układu chłodzenia jest zainstalowana na lewej belce bocznej pod akumulatorem.

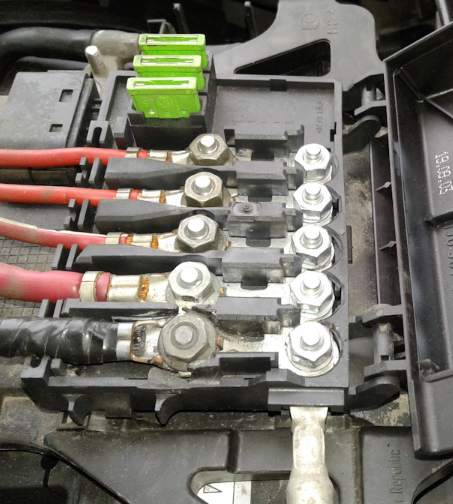

Pudełko na pokrywie baterii

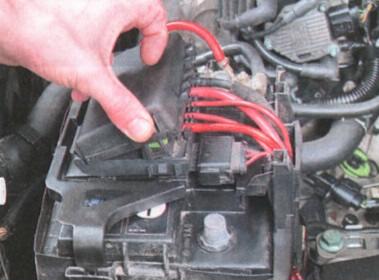

Znajduje się na samej pokrywie baterii.
Składa się z działu bezpieczników i bezpieczników dużej mocy.

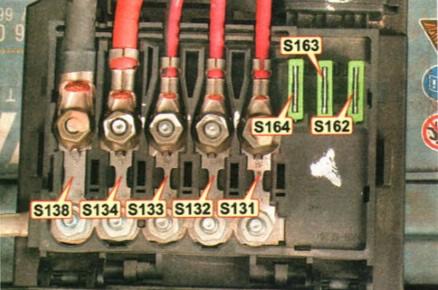

Schemat
Przeznaczenie
| S131 | 50A Pompa powietrza wtórnego |
| S132 | 50A System zarządzania silnikiem |
| S133 | 40 / 50A Silnik wentylatora chłodzącego silnik |
| S134 | 110A Sprzęt elektryczny |
| S138 | 110 / 150А Wyjście „B +” generatora |
| S162 | 30A ABS |
| S163 | 30A ABS |
| S164 | 30A Silnik wentylatora chłodzącego silnik |
Przedział pasażerski
Skrzynka bezpiecznikowa

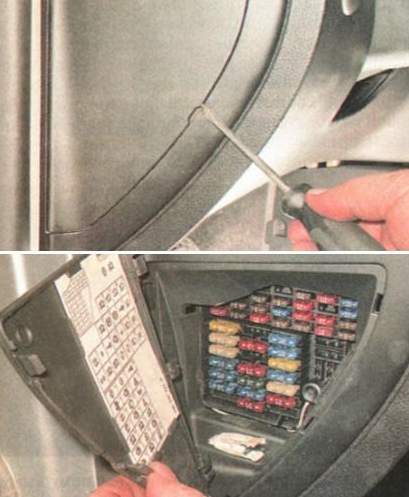

Znajduje się na lewym końcu deski rozdzielczej i jest przykryty osłoną ochronną. Na odwrotnej stronie powinna znajdować się instrukcja z aktualnym przyporządkowaniem bezpieczników.

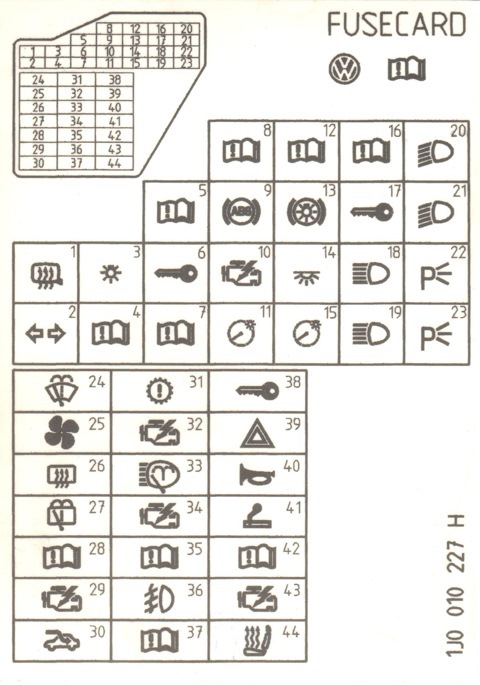

Schemat
Opis
| F1 | 10A Lampa oświetlenia schowka podręcznego, elektrycznie podgrzewane lusterka |
| F2 | 10A Kierunkowskazy, alarm, elektrokorektor reflektorów |
| F3 | 5A Przekaźnik świateł przeciwmgielnych, ściemniacz |
| F4 | Oświetlenie tablicy rejestracyjnej 5A |
| f5 | 7,5A Klimatyzacja, układ sterowania silnikiem, elektryczne lusterka, ogrzewanie siedzeń |
| F6 | 5A Centralny zamek i elektryczne szyby |
| f7 | Światła cofania 10A |
| F9 | 5A ABS, system stabilizacji ruchu, system kontroli trakcji |
| F10 | 15A Elektroniczna jednostka sterująca (ECU) |
| F11 | 5A Tablica przyrządów |
| F12 | Zasilanie narzędzia diagnostycznego 7,5A |
| F13 | Światła stopu 10A |
| F14 | 10A Lampy wewnętrzne |
| F15 | 5A Tablica przyrządów, system stabilizacji ruchu |
| F18 | 10A Prawy reflektor (światła drogowe) |
| F19 | 10A Reflektor lewy (światła drogowe) |
| F20 | 15A Reflektor prawy (światła mijania), reflektor prawy (lampa wyładowcza), sterowanie reflektorami za pomocą lamp wyładowczych |
| F21 | 15A Reflektor lewy (światło mijania), reflektor lewy (lampa wyładowcza) |
| F22 | 5A Żarówka światła bocznego (prawy reflektor) |
| F23 | 5A Żarówka światła bocznego (lewy reflektor) |
| F24 | 20A Silnik wycieraczek szyby przedniej, silnik spryskiwacza |
| F25 | 25A Elektryczny termowentylator, klimatyzator |
| F26 | 25A Ogrzewana tylna szyba |
| F27 | 15A Silnik wycieraczek szyby tylnej |
| F28 | 15A Pompa paliwa |
| F29 | 15A Elektroniczna jednostka sterująca, zapłon |
| F31 | Automatyczna skrzynia biegów 20A |
| f32 | Wtryskiwacze 10A |
| f34 | 10A System zarządzania silnikiem |
| F35 | Gniazdo 30A 12 V |
| F36 | 15A Światła przeciwmgielne |
| F37 | 10A Radio samochodowe, system komfortu, centralny zamek, elektrycznie sterowane szyby |
| F38 | 15A Lampa bagażnika, centralny zamek, pokrywa klapki wlewu paliwa |
| F39 | Alarm 15A |
| F40 | 20A Sygnał dźwiękowy |
| F41 | Bezpiecznik zapalniczki samochodowej 15A |
| F42 | 15A Radio samochodowe |
| f43 | 10A System zarządzania silnikiem |
| F44 | 15A Podgrzewane siedzenia |
Za zapalniczkę odpowiada bezpiecznik nr 41, 30A.
Skrzynka przekaźników

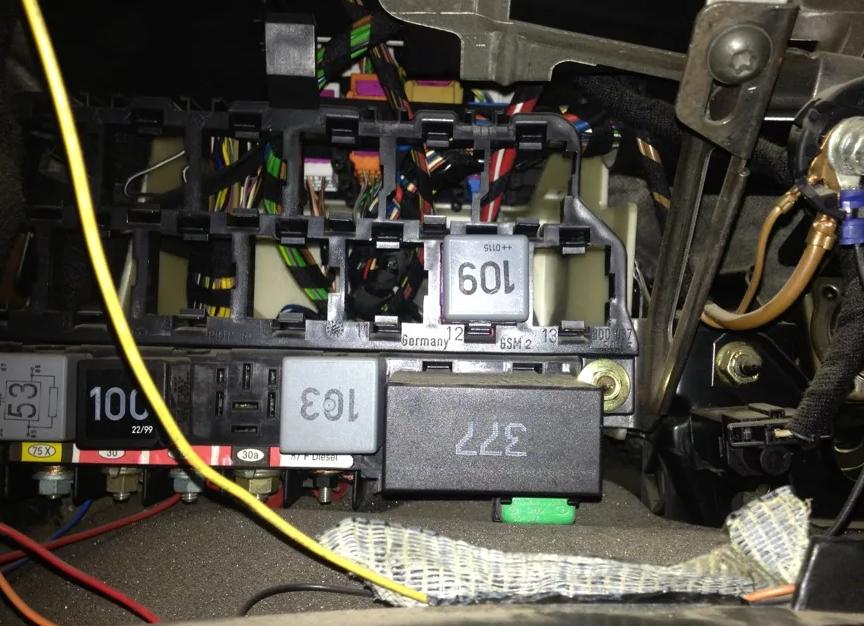

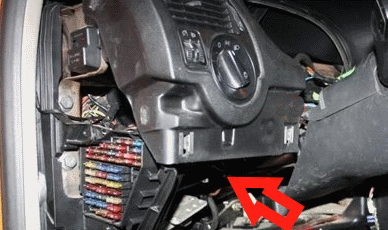

Jednostka główna z przekaźnikiem znajduje się pod samym panelem, po stronie kierowcy.
Zdjęcie poglądowe

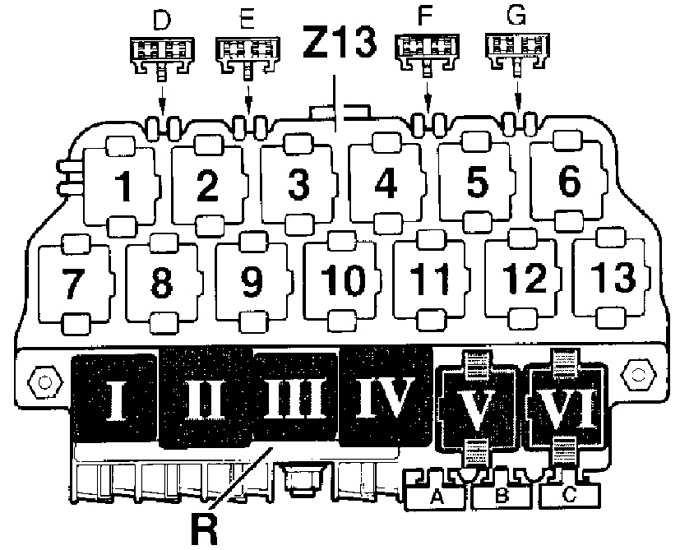

Schemat
Przeznaczenie
Pudełko R
- I Przekaźnik klaksonu – Przekaźnik 53
- II Pośredni styk przekaźnika X – Przekaźnik 100
- III Bezpłatny
- IV Przekaźnik pompy paliwa. Przekaźnik świec żarowych – Przekaźnik 409/167/103
- V Przekaźnik wycieraczek – Przekaźniki 603, 377, 389, 192
- VI Bezpłatny
- Bezpiecznik elektrycznej regulacji foteli
- w darmowym
- C Bezpiecznik elektrycznie sterowanych szyb, centralnego zamka i podgrzewanych lusterek zewnętrznych
Pudełko Z13
- Przekaźnik świateł przeciwmgłowych – Przekaźnik 53
- Przekaźnik zdalnego odblokowania tylnych drzwi
- Przekaźnik blokady rozrusznika
- Bezpłatny
- Bezpłatny
- Przekaźnik złącza radiowego/telefonicznego – przekaźnik 147
- Przekaźnik elektronicznej kontroli prędkości (EPS).
- Zewnętrzny przekaźnik światła
- Przekaźnik pompy paliwa (Syncro-diesel) i jednostka sterująca alarmem – TAXI
- Centrala alarmowa – TAXI
- Przekaźnik rozrusznika i blokady biegu wstecznego – Przekaźnik 175
- Przekaźnik zasilania zacisku 30
- Przekaźnik wentylatora chłodnicy (klimatyzacja)
Bezpieczniki na skrzynce Z13
- D Bezpłatny
- E Tylne okno elektryczne
- F Urządzenie ostrzegawcze z migającą lampą ostrzegającą przed kradzieżą
- G Sygnał dźwiękowy ostrzegający przed kradzieżą
