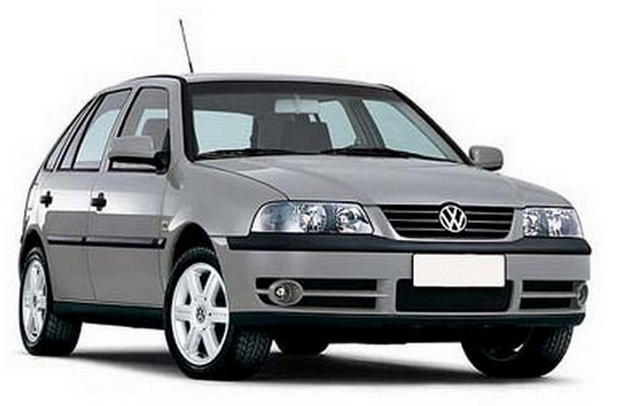

Volkswagen Pointer – produkowany na całym świecie w dwóch generacjach od 1994 roku z nadwoziami typu hatchback i kombi. Samochód został wycofany ze sprzedaży ze względu na niski popyt. W naszej publikacji podamy oznaczenia skrzynek bezpieczników i przekaźników Volkswagen Pointer wraz ze schematami i ich zdjęciami. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Ilość elementów w skrzyniach może różnić się od prezentowanej i uzależniona jest od roku produkcji oraz wyposażenia pojazdu.
Skrzynka bezpieczników i przekaźników
Znajduje się pod deską rozdzielczą, za schowkiem. Aby uzyskać dostęp do skrzynek, należy je wyjąć (patrz rysunek).

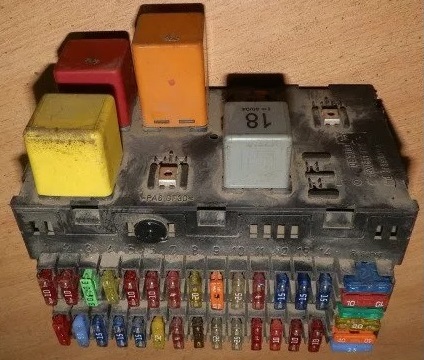

Zdjęcie poglądowe

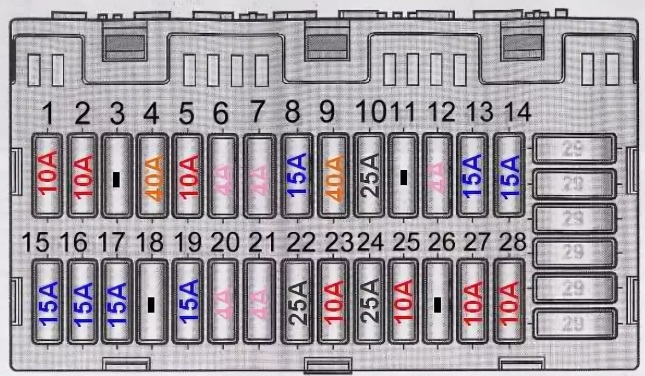

Schemat
Opis
| 1 | Sygnał dźwiękowy |
| 2 | Sterowanie zasięgiem lewego reflektora |
| 3 | Układ ABS |
| 4 | Wentylator chłodnicy pierwszego stopnia |
| 5 | Regulacja zasięgu reflektorów, prawa |
| 6 | Zegar, Oświetlenie bagażnika, Oświetlenie wnętrza |
| 7 | Prawe światła postojowe |
| 8 | Światła hamowania, światła awaryjne, światła sygnalizacyjne |
| 9 | Wentylator chłodnicy drugiego stopnia |
| 10 | Klimatyzacja |
| 11 | rezerwa |
| 12 | Centralny zamek, syrena bezpieczeństwa |
| 13 | Układ wtryskowy |
| 14 | Pompa paliwowa |
| 15 | Prawe światło drogowe, lampa ostrzegawcza |
| 16 | Lewe światło drogowe |
| 17 | Wycieraczka i spryskiwacz przedniej szyby, spryskiwacz tylnej szyby |
| 18 | Światła przeciwmgielne |
| 19 | Gniazdko dwunastowoltowe |
| 20 | Lewe światła postojowe |
| 21 | Schowek na rękawiczki, Popielniczka, Zapalniczka, Oświetlenie tablicy rejestracyjnej, Tylne światła przeciwmgielne, Światła postojowe |
| 22 | Ogrzewana tylna szyba |
| 23 | Wycieraczka tylnej szyby |
| 24 | System wentylacji |
| 25 | Zapalniczka do papierosów, ostrzeżenie o zapięciu pasów bezpieczeństwa |
| 26 | Regulacja lusterek zewnętrznych |
| 27 | Kierunkowskazy, Lampki ostrzegawcze kierunkowskazów, Lampki ostrzegawcze, Rezerwa paliwa, Wskaźnik temperatury płynu chłodzącego |
| 28 | Światła cofania |
| 29 | Zapasowe bezpieczniki |
Za zapalniczkę odpowiada bezpiecznik nr 21 lub 25.
W tej skrzynce (od góry) znajduje się sekcja główna z przekaźnikiem.
Przeznaczenie przekaźnika
- Przekaźnik wycieraczek przednich
- Przekaźnik kierunkowskazów i alarmu
- Przekaźnik do pojazdów wyposażonych w wycieraczkę lub spryskiwacz tylnej szyby
- Przekaźnik świateł przeciwmgłowych
- Przekaźnik odcinający odmgławiacz tylnej szyby
- Funkcja X (pozycja zarezerwowana)
- Przekaźnik sygnału
- Bezpiecznik termiczny do elektrycznych szyb
- centralny zamek
- Przekaźnik klimatyzatora
- Przekaźnik sterujący zasięgiem reflektorów

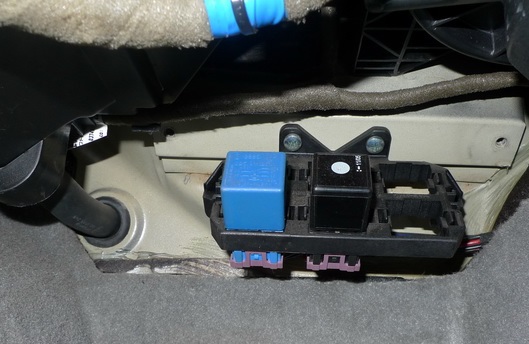

Dodatkowa skrzynka przekaźników
Znajduje się za skórą, u stóp pasażera z przodu.
Mogą się tu znajdować następujące elementy: przekaźnik układu wtryskowego, przekaźnik pompy paliwa, przekaźnik dużej mocy.
W niektórych modelach samochodów w komorze silnika znajduje się kilka dodatkowych bezpieczników, na przykład na akumulatorze.
