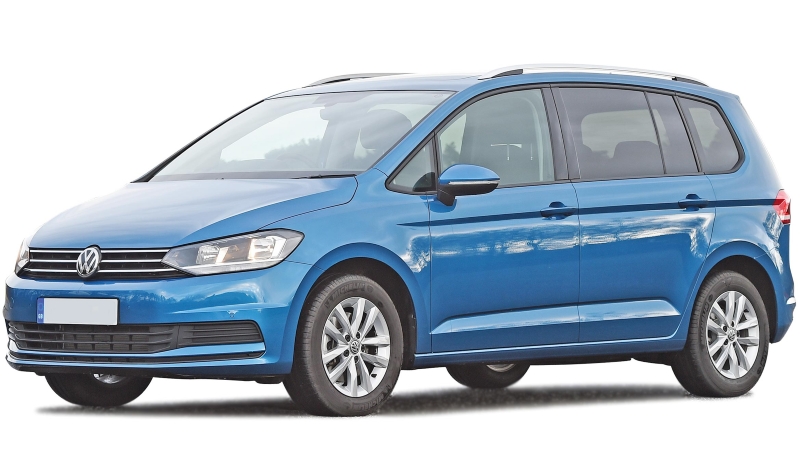

Volkswagen Touran to kompaktowy van z pięcioma lub siedmioma siedzeniami. Pierwsza generacja była produkowana z silnikami benzynowymi i wysokoprężnymi w latach 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 i 2015. W tym okresie samochód przeszedł 2 zmiany stylizacji. Od 2016 roku w produkcji jest Volkswagen Turan drugiej generacji. W naszym materiale znajdziesz oznaczenia skrzynek bezpieczników i przekaźników Volkswagena Turana I generacji wraz z zdjęciami i schematami skrzynek. Osobno podkreślamy bezpiecznik zapalniczki.
Volkswagen Touran 1. generacji był aktualizowany odpowiednio 2 razy pod względem wartości bezpieczników i przekaźników w skrzynkach, może ona różnić się od prezentowanej i zależy od roku produkcji oraz poziomu wyposażenia pojazdu.
Contents
Przedział pasażerski

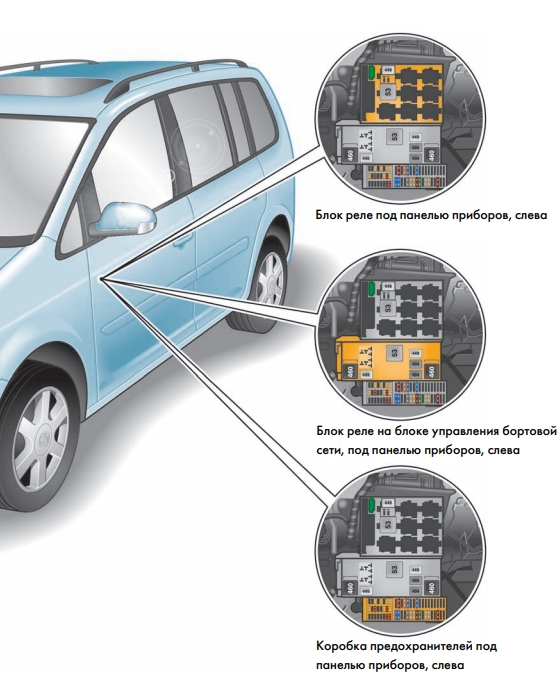

Lokalizacje

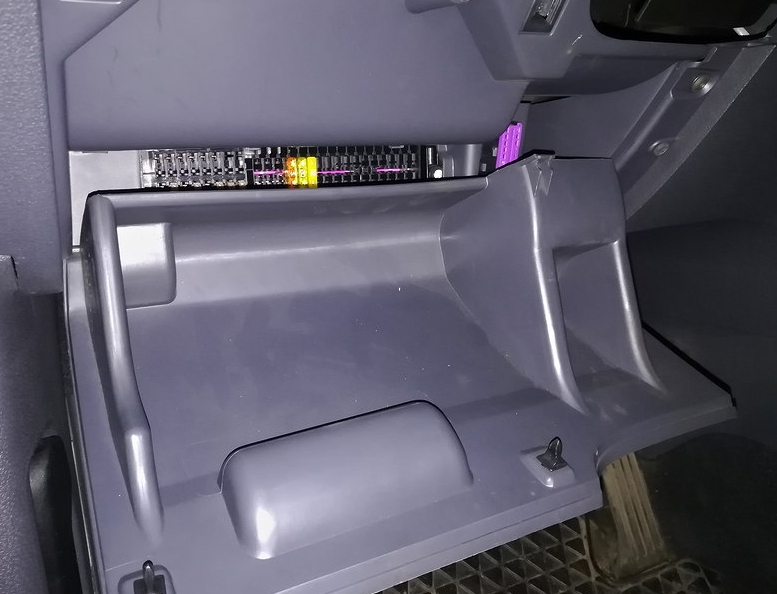

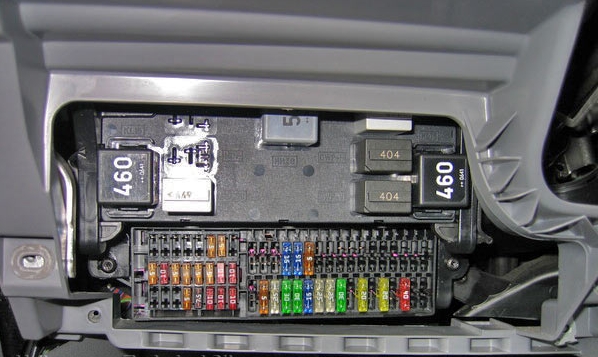

Wszystkie główne zespoły znajdują się pod deską rozdzielczą, po stronie kierowcy, za schowkiem.
Pokrywę można zdjąć, aby uzyskać łatwy dostęp.
Schemat

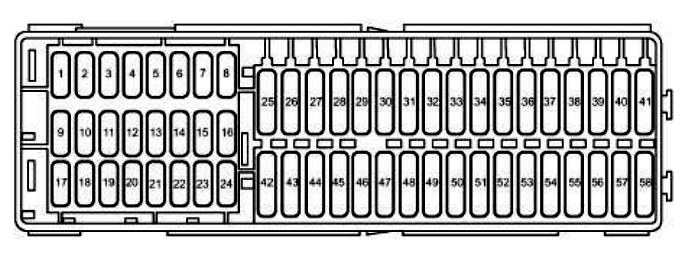

Skrzynka bezpiecznikowa
Schemat
Opis
| 1 | 5/10A Elektrochromowe wewnętrzne lusterko wsteczne, pokładowa jednostka sterująca zasilaniem |
| 2 | 5/10A Złącze przyczepy, Interfejs diagnostyczny magistrali danych, Przekaźnik pompy paliwa, Sterownik silnika, Przekaźnik zasilania kl. trzydzieści |
| 3 | 5A Przekaźnik czyszczenia reflektorów, Jednostka sterująca do regulacji zasięgu reflektorów, Jednostka sterująca wspomagania układu kierowniczego, Jednostka sterująca wykrywania przyczepy, Jednostka sterująca oświetleniem adaptacyjnym i kontrolą zasięgu reflektorów, Jednostka sterująca wykrywania przyczepy , Wyłącznik świateł stop, Lampka kontrolna 2 ESP i ASR, Regulacja przycisk kąta nachylenia poduszki tylnego lewego siedzenia, wyłącznik ASR, przycisk wskaźnika ciśnienia w oponach, moduł mechatroniczny skrzyni DSG, sterownik automatycznej skrzyni biegów, sterownik ABS, przycisk dezaktywacji ASR i ESP |
| 4 | 10A Sterownik pompy paliwa, sterownik otwierania bramy garażowej |
| 5 | 5A Podgrzewane siedzenia przednie, Przepływomierz powietrza, Rezystor grzewczy do wentylacji skrzyni korbowej, Brzęczyk ostrzegawczy do samochodu szkoleniowego, Jednostka sterująca do elektronicznego sterowania telefonem komórkowym |
| 6 | 5A Sterownik poduszki powietrznej, lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera z przodu |
| 7 | 5A Klimatyzator podgrzewany na przednich siedzeniach |
| 8 | 5A Podgrzewane dysze spryskiwaczy przedniej szyby |
| 9 | 5A Poduszka powietrzna 10A Pokładowa jednostka sterująca zasilaniem, jednostka sterująca oświetleniem adaptacyjnym i zasięgiem reflektorów |
| 10 | 5A Telefon, interfejs diagnostyczny magistrali danych |
| 11 | 10A Wspomaganie kierownicy, sterownik wspomagania parkowania |
| 12 | 5 / 10A Automatyczna skrzynia biegów, Jednostka sterująca pompy paliwa, Siłownik regulacji zasięgu lewego reflektora, Jednostka sterująca zasięgiem reflektorów, Jednostka sterująca rozpoznawania przyczepy |
| 13 | 10A Sterowanie zasięgiem reflektorów |
| 14 | 5 / 10A Układ przeciwblokujący (ABS), Jednostka sterująca silnika 2, Opornik grzewczy wentylacji skrzyni korbowej, Jednostka sterująca pompy paliwa |
| 15 | 5A Złącze diagnostyczne (DLC), światła cofania, sterownik poduszki powietrznej , pilot alarmu taksówki , lusterko taksometru, przełącznik Tiptronic |
| 16 | 5A Złącze magistrali danych, jednostka sterująca zestawu wskaźników, przełącznik dmuchawy świeżego powietrza, przełącznik ogrzewania i trybu pracy, czujnik wysokiego ciśnienia, sterownik ogrzewania siedzenia kierowcy, przycisk szybkiego ogrzewania, przycisk pomocy przy parkowaniu |
| 17 | 7,5А Samochody specjalne |
| 18 | Rejestrator danych awaryjnych 5A, moduł zdalnego sterowania zabezpieczeniem przed kradzieżą taksówek |
| 19 | 5A Oświetlenie bagażnika, lewe, taksometr |
| 20 | 10A Jednostka sterująca układu parkowania, jednostka sterująca automatycznej skrzyni biegów, jednostka sterująca ABS |
| 21 | 5 / 10A Odbiornik sygnału radiowego dodatkowego podgrzewacza wody, Przełącznik wielofunkcyjny, Pokładowa jednostka sterująca zasilaniem, Jednostka sterująca automatycznej skrzyni biegów, Jednostka sterująca czujnika położenia dźwigni sterującej, Przełącznik wielofunkcyjny |
| 22 | 7,5A Dodatkowa grzałka, Jednostka sterująca systemem multimedialnym |
| 23 | 10A Światła stopu, przekaźnik monitorujący napięcie |
| 24 | Nagrzewnica pomocnicza 10 A, złącze diagnostyczne (DLC), ogrzewanie, klimatyzacja, włącznik świateł |
| 25 | 20A Pompa podciśnieniowa hamulców, sterownik automatycznej skrzyni biegów |
| 26 | 10A Sterowanie silnikiem (wtryskiwacze, cewki zapłonowe) |
| 27 | 20A Jednostka sterująca automatycznej skrzyni biegów |
| 28 | 5A Wyłącznik świateł, czujnik deszczu i światła, sterownik Climatronic |
| 29 | 15A Silnik wycieraczki tylnej szyby, pompa spryskiwacza szyby przedniej i tylnej |
| 30 | Gniazdo reflektora 20A, zapalniczka tylna, dioda blokująca |
| 31 | 15A Dodatkowa grzałka |
| 32 | Spryskiwacz przedniej szyby 15A |
| 33 | 10A Pojazdy serwisowe 40A Przełącznik wyboru ogrzewania i trybu pracy, przekaźnik dmuchawy świeżego powietrza, sterownik klimatyzacji |
| 34 | |
| 35 | 10A / 40A Nagrzewnica klimatyzatora |
| 36 | 10A Pojazdy serwisowe |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Złącze elektryczne przyczepy 20A |
| 41 | 20A Złącze elektryczne przyczepy lub gniazdo TSU (zapalniczka) |
| 42 | Złącze zasilania akcesoriów 15 A (zapalniczka) |
| 43 | 15A Jednostka sterująca pompą paliwa |
| 44 | 5A Zabezpieczenie przed kradzieżą, 40A Jednostka sterująca wentylatorem nawiewnym |
| 45 | 20A System audio, sterownik przesuwanego dachu |
| 46 | 5A Wielofunkcyjna jednostka sterująca 1 |
| 47 | (25A) Bezpiecznik zapalniczki samochodowej Volkswagen Touran lub sterownik przedniego siedzenia |
| 48 | 20A Układ spryskiwaczy reflektorów, sterownik przedniego siedzenia |
| 49 | 10A Jednostka sterująca drzwiami (kierowca), jednostka sterująca drzwiami (pasażer) |
| 50 | 30A Podgrzewane przednie siedzenia, centralna jednostka sterująca systemu komfortu |
| 51 | Właz 20A |
| 52 | 25A Wielofunkcyjna jednostka sterująca 1, ogrzewanie postojowe |
| 53 | 25A Wielofunkcyjny moduł sterujący 2, przekaźnik czyszczenia reflektorów |
| 54 | Automatyczna skrzynia biegów 5A |
| 55 | 5A Pojazdy serwisowe |
| 56 | 15A / 40A Nagrzewnica klimatyzatora |
| 57 | 30A Jednostka sterująca drzwiami (kierowca), jednostka sterująca drzwiami (pasażer) |
| 58 | 30A ECM drzwi (tylne lewe), ECM drzwi (tylne prawe) |
Bezpieczniki o numerach 30, 42 i 47 odpowiadają za zapalniczkę.

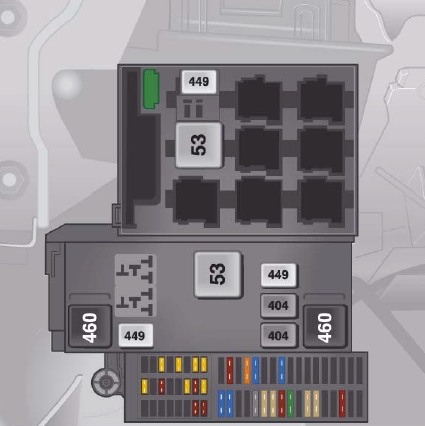

Skrzynka przekaźników na jednostce zasilającej

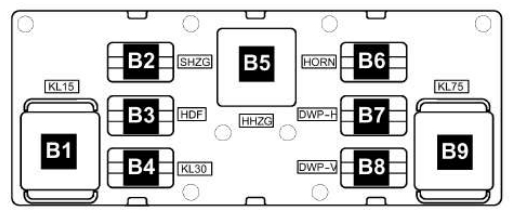

Schemat
Przeznaczenie
- B1 – J681 – zacisk 15 przekaźnika zasilania 2 (460)
- B2 – J99 – przekaźnik podgrzewanego lusterka zewnętrznego (449)
- ВЗ – nieużywany
- B4 J689 Zacisk 30 przekaźnik zasilania 2 (449)
- B5 – J9 – przekaźnik ogrzewania tylnej szyby (53)
- B6 – J 4 – przekaźnik klaksonu dwutonowego (449)
- B6 – J 413 – przekaźnik klaksonu (449)
- B7 – J729 – przekaźnik 1 podwójnej pompy spryskiwacza (404)
- B8 – J 730 – przekaźnik 2 podwójnej pompy spryskiwacza (404)
- B9 – J 59 – styk rozładowujący przekaźnika X (460)
J4 i J413 to miniprzekaźniki instalowane (w zależności od wyposażenia) w jednym gnieździe bloku przekaźników.
Skrzynka przekaźników ciała
Znajduje się nad pokładową jednostką sterującą zasilaniem.

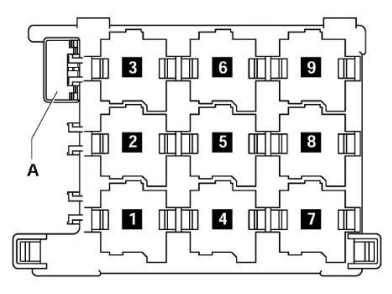

Schemat
Oznaczenie
- J496 – Przekaźnik dodatkowej pompy płynu chłodzącego (449)
- J39 – Przekaźnik układu czyszczenia reflektorów (53)
- 1) J17 Przekaźnik pompy paliwa (449) 2) J643 Przekaźnik wtrysku paliwa (449)
- J13 – przekaźnik wentylatora nawiewnego (404)
- J3ЗЗ – przekaźnik wyłączający pompę paliwa (404)
- nieużywany
- J485 – Przekaźnik działania nagrzewnicy dodatkowej (449)
- J682 – Przekaźnik zasilania zacisku 50 (433), od maja 2006 (53)
- nieużywany
A – Bezpiecznik termiczny 1 regulacji fotela kierowcy – 30A. J17 i J643 to miniprzekaźniki instalowane (w zależności od wyposażenia) w jednym gnieździe bloku przekaźników.

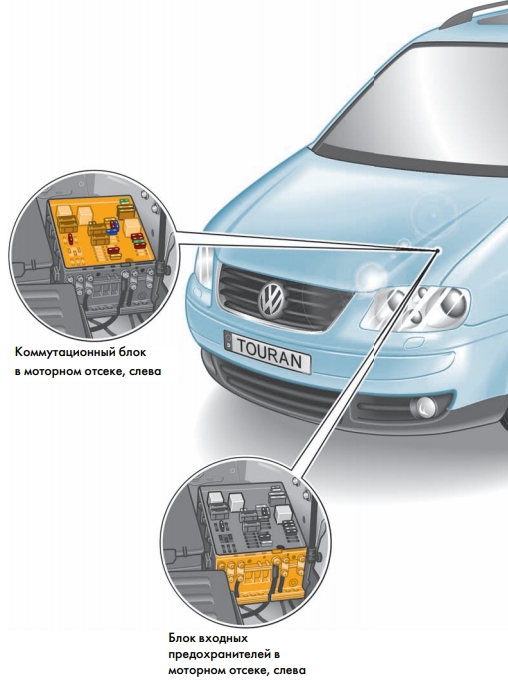

Komora silnika
Skrzynka bezpieczników i przekaźników
Ta skrzynka komunikacyjna znajduje się po lewej stronie komory silnika, obok akumulatora.
Typ 1

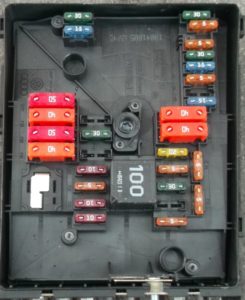

Zdjęcie poglądowe

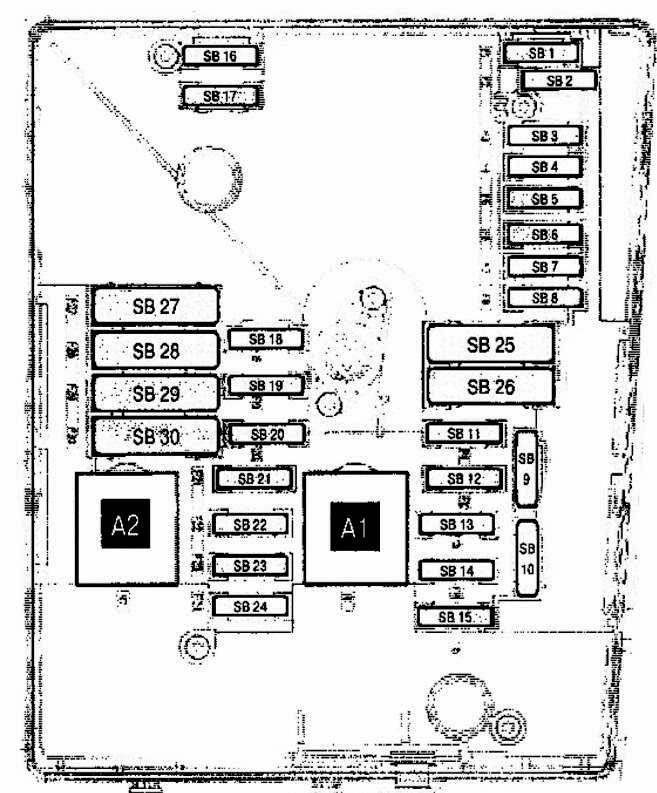

Schemat
Opis
| A1 | (100/458) Przekaźnik głównego obwodu zapłonu |
| A2 | (100) Przekaźnik pompy powietrza wywiewanego (BSX) |
| 1 | (20A / 25A / 30A) Silnik wycieraczek szyby przedniej 2 (układ z dwoma silnikami wycieraczek) |
| 2 | (5A) Moduł sterujący kolumny kierownicy |
| 3 | (5A) Wielofunkcyjny moduł sterujący 1 |
| 4 | (30A) Układ przeciwblokujący (ABS) |
| 5 | (15A) Układ sterowania skrzynią biegów (automatyczna skrzynia biegów) (manualna skrzynia biegów (DSG) |
| 6 | (5A) Moduł sterujący zestawu wskaźników |
| 7 | – |
| 8 | (15A) System audio, system nawigacji |
| 9 | (5A) Telefon |
| 10 | (5A/10A) Zarządzanie silnikiem |
| 11 | (20A) Nagrzewnica pomocnicza |
| 12 | (5A) Jednostka diagnostyczna |
| 13 | (25A / 30A) Zarządzanie silnikiem |
| 14 | (20A) Zarządzanie silnikiem |
| 15 | (5A / 15A) Zarządzanie silnikiem |
| 16 | (30A) Układ przeciwblokujący (ABS) |
| 17 | (15A) Klakson, wielofunkcyjny moduł sterujący 1 |
| 18 | (30A) System audio (niektóre modele), pojazd specjalny |
| 19 | (30A) Silnik wycieraczek szyby przedniej 1 |
| 20 | (40A) Moduł sterujący świec żarowych |
| 21 | (10A / 15A) Zarządzanie silnikiem |
| 22 | (5A) Włącznik świateł stop (czujnik położenia pedału hamulca), czujnik położenia pedału sprzęgła |
| 23 | (5A / 10A / 15A) Zarządzanie silnikiem |
| 24 | (10A) Moduł sterujący silnika wentylatora chłodzącego, przekaźnik pompy płynu chłodzącego (niektóre modele), termostat, sterowanie silnikiem |
| 25 | (40A) Wielofunkcyjny moduł sterujący 1 |
| 26 | (40A) Wielofunkcyjny moduł sterujący 1 |
| 27 | (40A / 50A) Moduł sterujący świec żarowych, silnik pompy powietrza wylotowego |
| 28 | (40A) Wielofunkcyjny moduł sterujący 1, wielofunkcyjny moduł sterujący 2 |
| 29 | (50A) Przekaźnik pompy płynu chłodzącego (niektóre modele) |
| 30 | (40A) Zestaw wskaźników 1 skrzynka bezpieczników/przekaźników (F7 / F8 / F28-F35), przekaźnik pomocniczych obwodów zapłonowych |

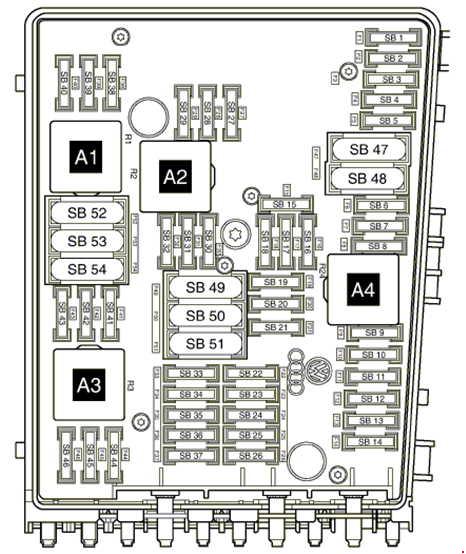

Typ 2

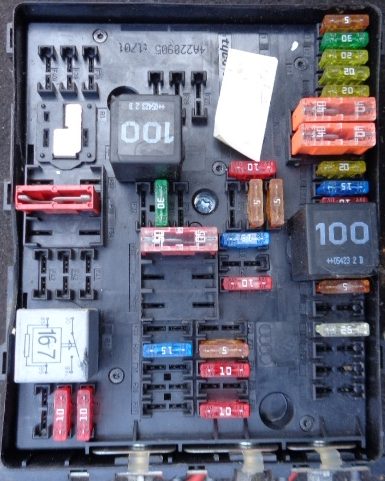

Zdjęcie
Schemat
Przeznaczenie
| A1 | Przekaźnik 2 głównych obwodów zapłonowych |
| A2 | Przekaźnik rozrusznika |
| A3 | Przekaźnik pompy paliwa – 1,6 (BGU) |
| A4 | Przekaźnik 1 głównych obwodów zapłonowych |
| 1 | 30A Układ przeciwblokujący (ABS) |
| 2 | 30A Układ przeciwblokujący (ABS) |
| 3 | 25A Wycieraczka szyby przedniej |
| 4 | 5A Wielofunkcyjna jednostka sterująca 1 |
| 5 | 20A Wielofunkcyjna jednostka sterująca 1, sygnał |
| 6 | 15A / 20A Układ sterowania silnikiem, Cewka zapłonowa – benzyna |
| 7 | 5A Sterowanie silnikiem, czujnik położenia pedału sprzęgła |
| 8 | 10A Silnik dmuchawy chłodzącej, zawór EGR |
| 9 | 10A Sterowanie silnikiem, przekaźnik pompy paliwa, moduł sterujący świec żarowych |
| 10 | Sterowanie silnikiem 5A / 10A, przekaźnik pompy powietrza wtórnego, sonda lambda |
| 11 | 25A / 30A Sterowanie silnikiem |
| 12 | 15/25 / 30A Sterowanie silnikiem, Jednostka sterująca Motronic, Jednostka sterująca układu wtryskowego |
| 13 | Automatyczna skrzynia biegów 15A |
| 14 | |
| 15 | Rozrusznik 40A |
| 16 | 15A Moduł sterujący kolumny kierownicy |
| 17 | 10A Zestaw wskaźników |
| 18 | 30A System audio |
| 19 | 15A System audio |
| 20 | 10A Telefon |
| 21 | |
| 22 | |
| 23 | |
| 24 | Złącze magistrali danych 10A |
| 25 | |
| 26 | 10A Układ zarządzania silnikiem – z wyjątkiem 1.6 (BGU), jednostka sterująca Motronic |
| 27 | 10A Nagrzewnica wentylacji skrzyni korbowej |
| 28 | Automatyczna skrzynia biegów 20A |
| 29 | Sterowanie silnikiem 10 / 20A – 1.6FSi (BAG) / 2.0FSi (AXW), Cewki zapłonowe |
| 30 | 20A Nagrzewnica pomocnicza |
| 31 | 25A Wycieraczka szyby przedniej |
| 32 | 10A Sterowanie silnikiem, Wtryskiwacze cylindrów |
| 33 | 15A Wspomagająca pompa paliwa |
| 34 | – |
| 35 | – |
| 36 | – |
| 37 | – |
| 38 | 10A Sterowanie zasięgiem reflektorów |
| 39 | 5A Czujnik temperatury oleju silnikowego, zestaw wskaźników |
| 40 | 20A Skrzynka bezpieczników przekaźnika deski rozdzielczej 1 |
| 41 | – |
| 42 | 5A Sterowanie silnikiem, miernik masy powietrza, przekaźnik mocy podzespołów elektronicznych silnika |
| 43 | Pompa podciśnieniowa wspomagania hamulców 20A |
| 44 | – |
| 45 | 15A Podgrzewana sonda lambda, sonda lambda |
| 46 | – |
| 47 | 40A Wielofunkcyjny moduł sterujący 1 |
| 48 | 40A Wielofunkcyjny moduł sterujący 1 |
| 49 | 50A Przekaźnik 1 głównych obwodów zapłonowych |
| 50 | – |
| 51 | 40A Sterownik świec żarowych |
| 52 | 50A Wielofunkcyjna jednostka sterująca (pokładowa jednostka sterująca zasilaniem) |
| 53 | 50A Sterowniki drzwi, skrzynka bezpieczników/przekaźników tablicy rozdzielczej |
| 54 | 50A Jednostka sterująca wentylatora chłodnicy |

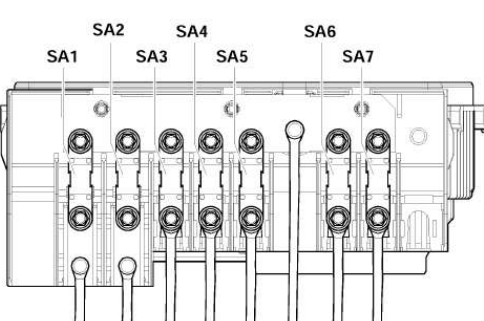

Skrzynka bezpieczników wejściowych
Składa się z topliwych stawek o dużej mocy.
Schemat
Oznaczenie
| 1 | (150A / 200A) Generator |
| 2 | (80A) Wspomaganie kierownicy |
| 3 | (80A) Silnik wentylatora chłodzącego |
| 4 | (80A) Pojazdy serwisowe |
| 5 | (100A) (dla pojazdów wyprodukowanych po październiku 2005) – dodatkowa nagrzewnica |
| 6 | (80A / 100A) Skrzynka bezpieczników / przekaźników w desce rozdzielczej 1 (F20-F24 / F42-F56) 40A Przekaźnik małej mocy grzewczej |
| 7 | (50A) Bezpieczniki/skrzynka przekaźników 1 w desce rozdzielczej (F39 / F41) (dla pojazdów wyprodukowanych przed kwietniem 2006) – instalacja elektryczna przyczepy |
Dodatkowo na spodzie tego urządzenia, w modelu z silnikiem Diesla, można zamontować przekaźnik sterujący i zabezpieczający świece żarowe.
