Volkswagen Beetle A5 – bezpieczniki i przekaźniki

Volkswagen Beetle A5 znany jest także pod nazwą Beetle. Inny samochód nosi tę samą nazwę – Volkswagen New Beetle . Są to jednak różne modele. W naszym materiale możesz zapoznać się z oznaczeniami bezpieczników i przekaźników Volkswagen Beetle ze zdjęciami i schematami skrzynek samochodów wyprodukowanych w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Liczba bezpieczników w skrzynkach oraz przeznaczenie mogą się różnić i zależą od roku produkcji oraz konfiguracji Volkswagena Beatle.

Komora silnika

Znajduje się obok akumulatora, pod osłoną zabezpieczającą.

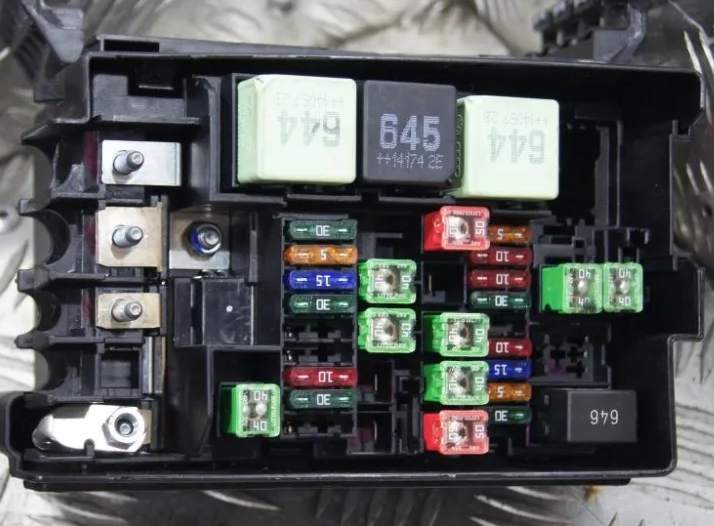

Zdjęcie

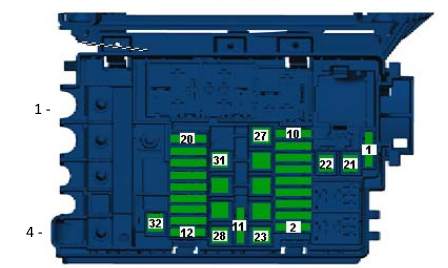

Schemat

Opis

Wkładki bezpiecznikowe dużej mocy

1. 200A – Generator
2. rezerwa
3. 80A – Jednostka sterująca wspomagania układu kierowniczego
4. 80A – Bezpieczniki

Przeznaczenie

1. rezerwa
2. 20 / 30A – Jednostka sterująca silnika
3. 5A – Jednostka sterująca wentylatora chłodnicy
4. 15A – Lambda – sonda
5. 10A – Sonda lambda, Przekaźnik elektrycznej pompy paliwa, Przekaźnik rezystancji ogrzewania, Zawór elektromagnetyczny ograniczający ciśnienie doładowania, Rezystor grzewczy wentylacji skrzyni korbowej, Zawór sterujący wałka rozrządu 1, Zawór obejściowy turbosprężarki, Zawór klapowy kolektora dolotowego, Zawór przełączający chłodnicy recyrkulacji, Diagnostyczna pompa paliwa
6. 10A – Przekaźnik pompy paliwa, Przekaźnik pompy powietrza wtórnego, Przekaźnik zasilania
   silnika , Zawór elektromagnetyczny ograniczający ciśnienie doładowania, Zawór elektromagnetyczny adsorbera, Zawór klapowy kolektora dolotowego, Zawór sterujący ciśnieniem oleju
7. 20 / 30A – Korpus przepustnicy, cewka zapłonowa 1 ze stopniem wyjściowym, cewka zapłonowa 2 ze stopniem wyjściowym, cewka zapłonowa, regulator ciśnienia paliwa, zawór dozujący paliwo.
8. 10A – Miernik masy powietrza, Przekaźnik pompy paliwa, Zawór elektromagnetyczny ograniczenia ciśnienia doładowania, Zawór elektromagnetyczny 1 adsorbera, Zawór 1 regulatora wałka rozrządu, Zawór 2 układu recyrkulacji spalin, Zawór obejściowy turbosprężarki, Sprzęgło elektromagnetyczne dmuchawa napędowa, zawór sterujący ciśnieniem oleju, zawór sterujący płynu chłodzącego, pompa obiegowa płynu chłodzącego 2
9. 10A – Przekaźnik pompowania płynu chłodzącego po wyłączeniu. Sterownik silnika, sterownik świec żarowych, przekaźnik małej mocy grzewczej, przekaźnik dużej mocy grzewczej, przekaźnik dodatkowej pompy płynu chłodzącego, przekaźnik zasilania elektroniki silnika, regulator ciśnienia paliwa, pompa obiegowa płynu chłodzącego 2
10. 5A – Czujnik położenia pedału sprzęgła, włącznik świateł hamowania
11. rezerwa
12. rezerwa
13. 30A – Stabilizator napięcia, Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej, Jednostka sterująca systemem nawigacji,
    Jednostka główna
14. 10A – Przekaźnik zasilania Motronic, Przekaźnik zasilania zacisku 30, Jednostka sterująca silnika
15. 10A – Przekaźnik syreny alarmowej
16. 40A – Wzmacniacz
17. 15 / 30A – Jednostka mechatroniczna skrzyni biegów DSG
18. 15A – Blok Mechatronik KP DSG
19. 5A – Jednostka sterująca zasilaniem pokładowym (akumulator)
20. 30A – Pokładowa jednostka sterująca zasilaniem
21. 40 / 50A – Element grzewczy dodatkowej nagrzewnicy powietrza, Silnik pompy powietrza wtórnego
22. 40A – Element grzejny dodatkowej nagrzewnicy powietrza
23. rezerwa
24. 40/50A – Przekaźnik zasilania zacisku 75 1
25. 40A – Przekaźnik zasilania zacisku 15
26. 50A – Sterownik świec żarowych
27. 50A – Jednostka sterująca wentylatora chłodnicy
28. 20 / 30A – Przekaźnik pompy paliwa, Przekaźnik zasilania podzespołów elektronicznych silnika
29. rezerwa
30. 40A – Jednostka sterująca ABS
31. 40A – Jednostka sterująca ABS
32. 40A – Element grzejny dodatkowej nagrzewnicy powietrza, silnik pompy powietrza wtórnego

Są też osobne elementy przekaźnika: świece żarowe, wentylator chłodzący itp.

Przedział pasażerski

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą.

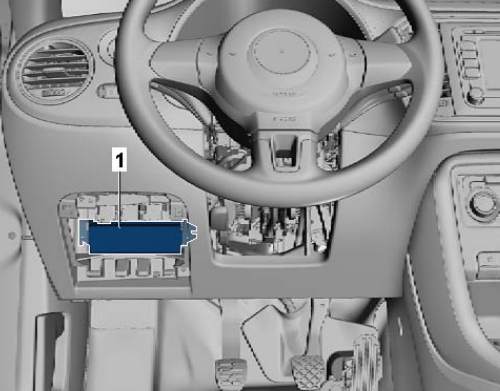

Lokalizacja

Zdjęcie

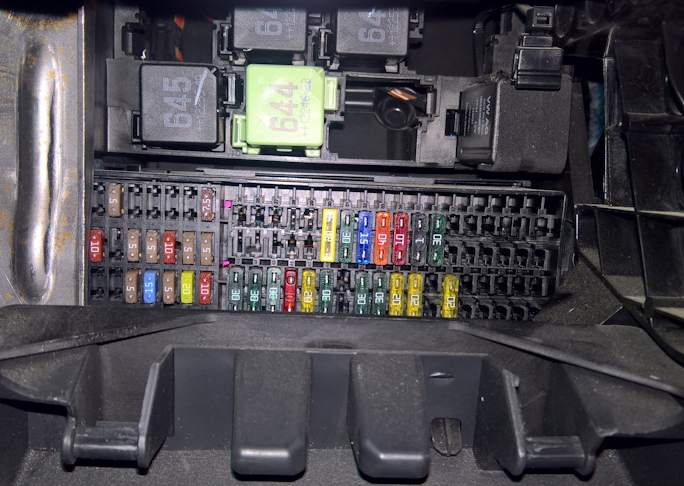

Należy pamiętać, że reszta przekaźników znajduje się właśnie tam.

Schemat

Oznaczenie

1. 5A – BU 2 kontrola martwych punktów
2. 10A – Jednostka sterująca modułu połączenia alarmowego i jednostki komunikacyjnej
3. 5A – BU kombinacji urządzeń
4. 5A – Odbiorczo-nadawcze urządzenie telefoniczne
5. 10A – jednostka sterująca zestawu wskaźników, pokładowa jednostka sterująca zasilaniem, lewe światło przeciwmgielne
6. 10A – Przycisk odblokowania w klamce tylnej klapy, Kamera cofania
7. 5A – Ściemniacz przełączników i oświetlenia zestawu wskaźników, Oświetlenie tablicy rejestracyjnej
8. 10A- Pompa spryskiwacza szyby przedniej
9. 5A – Sterownik poduszki powietrznej, lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera z przodu, sterownik rozpoznawania zajętości siedzenia
10. 15A – Przerywany włącznik wycieraczek
11. 5A – Włącznik oświetlenia
12. rezerwa
13. 5A – Przycisk trybu Start-Stop, włącznik lusterek składanych, przycisk wskaźnika ciśnienia w oponach, włącznik świateł cofania, czujnik wysokiego ciśnienia, czujnik zanieczyszczenia powietrza, sterownik ogrzewania, sterownik układu wspomagania parkowania, sterownik systemu śledzenia pojazdu, elektrochromatyczne lusterko wewnętrzne, dysza spryskiwacza rezystor grzewczy
14. 10A – Przełącznik tempomatu, Przełącznik Tiptronic, Czujnik poziomu i temperatury oleju, Przyrządy dodatkowe, Jednostka sterująca ABS, Jednostka sterująca zestawu wskaźników, Jednostka sterująca wspomaganiem układu kierowniczego, Jednostka sterująca kolumny kierownicy, Stabilizator napięcia, Interfejs diagnostyczny magistrali danych, Jednostka sterująca pompy paliwa, Jednostka sterująca czujnika dźwigni zmiany biegów, jednostka sterująca silnika, rezystor grzewczy wentylacji skrzyni korbowej
15. 5A – Ściemniacz przełączników i podświetlenia zestawu wskaźników, Przepływomierz powietrza, Jednostka sterująca systemem tłumienia drgań, Siłownik regulacji zasięgu reflektorów, Złącze 16-pinowe, złącze diagnostyczne.
16. 5A – Jednostka sterująca silnika
17. 10A – Czujnik systemu monitorowania wnętrza, czujnik pochylenia pojazdu, syrena alarmowa
18. 15A – Lampa świateł mijania lewego reflektora
19. 15A – Lampa świateł mijania prawego reflektora
20. 10A – Przełącznik Tiptronic, sterownik nagrzewnicy,
    sterownik automatycznej skrzyni biegów, sterownik Climatronic, sterownik klimatyzacji, sterownik czujnika dźwigni zmiany biegów, elektromagnes blokady wyciągnięcia kluczyka zapłonu
21. 15A – Pokładowa jednostka sterująca zasilaniem
22. 5A – Stacyjka i włącznik rozrusznika, Jednostka sterująca śledzeniem pojazdu
23. 10A – Czujnik deszczu i światła, Jednostka sterująca zasilaniem pokładowym, Transceiver telefoniczny, Jednostka sterująca modułem wezwania alarmowego i jednostką komunikacyjną, Złącze, 16-pinowe -T16-, złącze diagnostyczne, Urządzenia dodatkowe
24. 10A – Jednostka sterująca zasilaniem pokładowym, Jednostka kontroli dostępu i uruchomienia, El. blokada kolumny kierownicy, interfejs diagnostyczny magistrali danych
25. 10/25A Jednostka sterująca automatycznej skrzyni biegów, Przełącznik wielofunkcyjny, Jednostka mechatroniczna DSG
26. 30A – Pompa próżniowa układu hamulcowego
27. rezerwa
28. 25A – Przekaźnik zasilania zacisku 75 1
29. 5A – Pokładowa jednostka sterująca zasilaniem
30. 20A – Dioda blokująca, Zapalniczka , Gniazdo 12V.
31. 30A – Włącznik światła
32. 15A – Włącznik świateł przeciwmgielnych
33. 40A – Jednostka sterująca nagrzewnicy, Jednostka sterująca klimatyzacją
34. 10 / 15A – sterownik zestawu wskaźników, sterownik zasilania pokładowego, lampa lewego reflektora drogowego, lampa prawego reflektora drogowego, reflektory
35. 1A – Jednostka sterująca kolumny kierownicy
36. 30A – Pokładowa jednostka sterująca zasilaniem
37. 5A – Lampa lewego modułu oświetlenia dziennego
38. 5A – Lampka prawego modułu świateł do jazdy dziennej
39. 30A – Przekaźnik ręcznych świateł mijania i sygnału świetlnego (światła drogowe)
40. rezerwa
41. rezerwa
42. rezerwa
43. 30A – Jednostka sterująca przednimi drzwiami pasażera
44. 30A – Pokładowa jednostka sterująca zasilaniem
45. 30A – Jednostka sterująca drzwiami kierowcy
46. rezerwa
47. 20A – Przekaźnik pompy paliwa
48. 30A – Pokładowa jednostka sterująca zasilaniem
49. 40A – Jednostka sterująca wentylatora nawiewnego
50. 30A – Jednostka sterująca ogrzewaniem przednich siedzeń
51. 30A – Jednostka sterująca przesuwanym dachem
52. 20A – Pokładowa jednostka sterująca zasilaniem
53. 20A – Pokładowa jednostka sterująca zasilaniem
54. 25A – Jednostka sterująca automatycznej skrzyni biegów
55. 20A – Włącznik świateł, świateł mijania i włącznik świateł (w tym świateł drogowych)
56. 20A – Pokładowa jednostka sterująca zasilaniem
57. 25A – Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej, Jednostka główna
58. 10A – Przekaźnik układu dozowania środka redukującego
59. rezerwa
60. rezerwa

Za zapalniczkę odpowiada bezpiecznik nr 30 na 20A.

Jeśli masz coś do dodania, napisz w komentarzach.
