Volkswagen Passat B7 – reprezentuje 7 generację serii Passat. Ale jednocześnie nie jest to całkowicie nowy model, pod wieloma względami reprezentuje głęboką zmianę stylizacji poprzedniej generacji b6 . Nawet ich wnętrze jest bardzo podobne. Produkowane w latach 2010, 2011, 2012, 2013, 2014 i 2015. W naszym artykule znajdziesz oznaczenia bezpieczników i przekaźników Volkswagen Passat B7 wraz ze zdjęciami i schematami skrzynek, w których się one znajdują. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę. Pokażemy również lokalizację wszystkich elektronicznych jednostek sterujących.
Przeznaczenie bezpieczników i przekaźników, a także ich liczba może różnić się od prezentowanej i zależy od konfiguracji Twojego samochodu oraz roku jego produkcji.
Contents

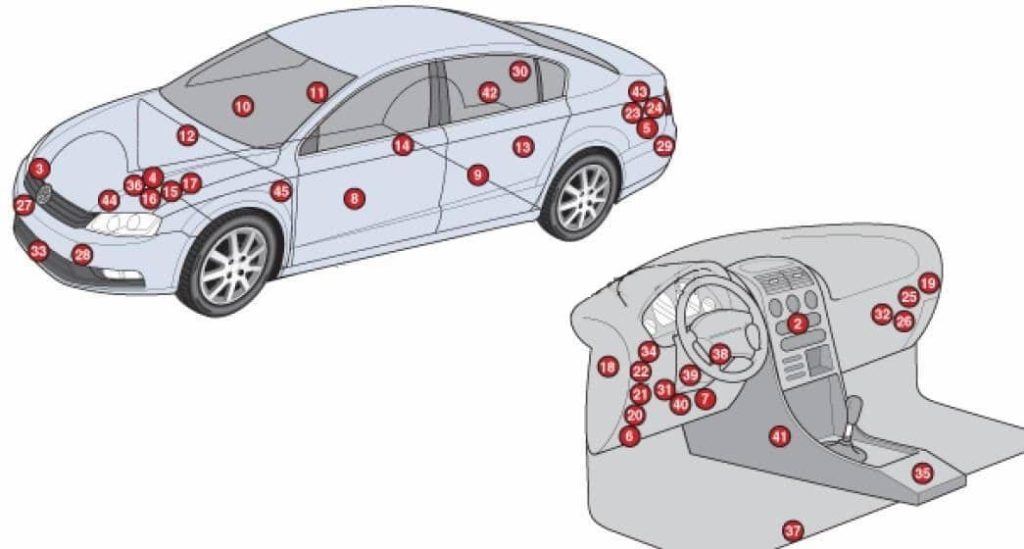

Lokalizacja
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Elektroniczna jednostka sterująca klimatyzatora |
| 3 | Jednostka sterująca nagrzewnicy dodatkowej – wnętrze przedniego prawego błotnika |
| 4 | Bateria (niektóre modele) |
| 5 | Akumulator (niektóre modele) – lewa strona bagażnika |
| 6 | Złącze diagnostyczne (DLC) |
| 7 | Jednostka diagnostyczna |
| 8 | Sterownik drzwi kierowcy |
| 9 | Sterownik elektryczny tylnych lewych drzwi |
| 10 | Elektryczny sterownik drzwi pasażera |
| 11 | Sterownik elektryczny tylnych prawych drzwi |
| 12 | Elektroniczna jednostka sterująca silnika (ECM) – na rezonatorze układu dolotowego |
| 13 | Elektroniczna jednostka sterująca 4WD – na sprzęgle Haidex |
| 14 | Sterownik pompy paliwa – pod tylnym prawym siedzeniem |
| 15 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 16 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |
| 17 | Skrzynka bezpieczników/przekaźników, komora silnika 3-skrzynka bezpieczników/przekaźników pod silnikiem 1 |
| 18 | Skrzynka bezpieczników/przekaźników, zestaw wskaźników 1 |
| 19 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 2 |
| 20 | Skrzynka bezpieczników/przekaźników, tablica przyrządów Z |
| 21 | Skrzynka bezpieczników/przekaźników, zestaw wskaźników 4 |
| 22 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 5 |
| 23 | Skrzynka bezpieczników/przekaźników, przedział bagażowy 1 – 3.6 FSI |
| 24 | Skrzynka bezpieczników/przekaźników, przedział bagażowy 2 – system Stop & Start |
| 25 | Jednostka sterująca zasięgiem reflektorów |
| 26 | Rezystor silnika wentylatora nagrzewnicy – w bloku nagrzewnicy |
| 27 | Sygnał dźwiękowy 1 |
| 28 | Sygnał dźwiękowy 2 |
| 29 | Moduł kontroli zjazdu z pasa ruchu 1 – zderzak tylny |
| 30 | Jednostka kontroli pasa ruchu 2 – zderzak tylny |
| 31 | Wielofunkcyjna jednostka sterująca ^ Funkcje: Elektryczna kontrola obciążenia. Lampy zewnętrzne, lampy w przestrzeni na nogi, pompa paliwa, podgrzewana tylna szyba, odmrożona szyba przednia, kierunkowskazy/światła awaryjne, wycieraczka tylnej szyby |
| 32 | Wielofunkcyjna centrala sterująca 2-funkcyjna: zabezpieczenie przed kradzieżą, centralny zamek. napęd do otwierania klapki wlewu paliwa, immobilizer, centralny zamek z pilotem, szyberdach |
| 33 | Czujnik temperatury otoczenia |
| 35 | Jednostka sterująca hamulca postojowego |
| 36 | Jednostka sterująca wspomaganiem układu kierowniczego – na drążku kierowniczym |
| 37 | Sterownik ogrzewania siedzenia – pod siedzeniem kierowcy |
| 38 | Jednostka sterująca elektroniką kolumny kierownicy – na kolumnie kierownicy |
| 39 | Jednostka sterująca blokadą kolumny kierownicy – na kolumnie kierownicy |
| 40 | Jednostka sterująca systemu stop-start |
| 41 | Elektroniczna jednostka sterująca SRS |
| 42 | Sterownik zawieszenia – bagażnik prawy |
| 43 | Sterownik przyczepy – lewy bagażnik |
| 44 | Elektroniczna jednostka sterująca skrzynią biegów (TCM) (skrzynia biegów DSG) |
| 45 | Elektroniczna jednostka sterująca skrzyni biegów (TCM) (automatyczna skrzynia biegów) – Błotnik wewnętrzny (przedni, lewy) |

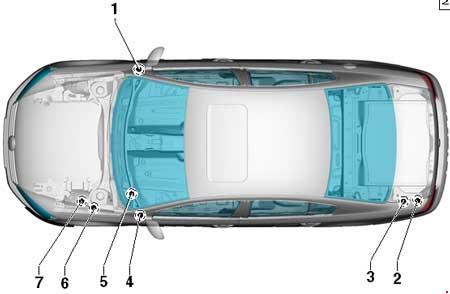

Lokalizacja skrzynek bezpieczników i przekaźników
Schemat
Opis
- Skrzynka bezpieczników w panelu przyrządów po stronie pasażera
- Pudełko obok akumulatora

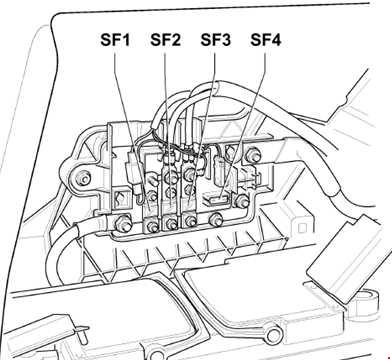

- Skrzynka za tapicerką w bagażniku
- Skrzynka bezpieczników w panelu przyrządów po stronie kierowcy
- Skrzynki przekaźników
- Skrzynka bezpieczników i przekaźników pod maską

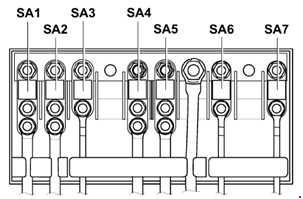

- Główna skrzynka bezpieczników
Przedział pasażerski

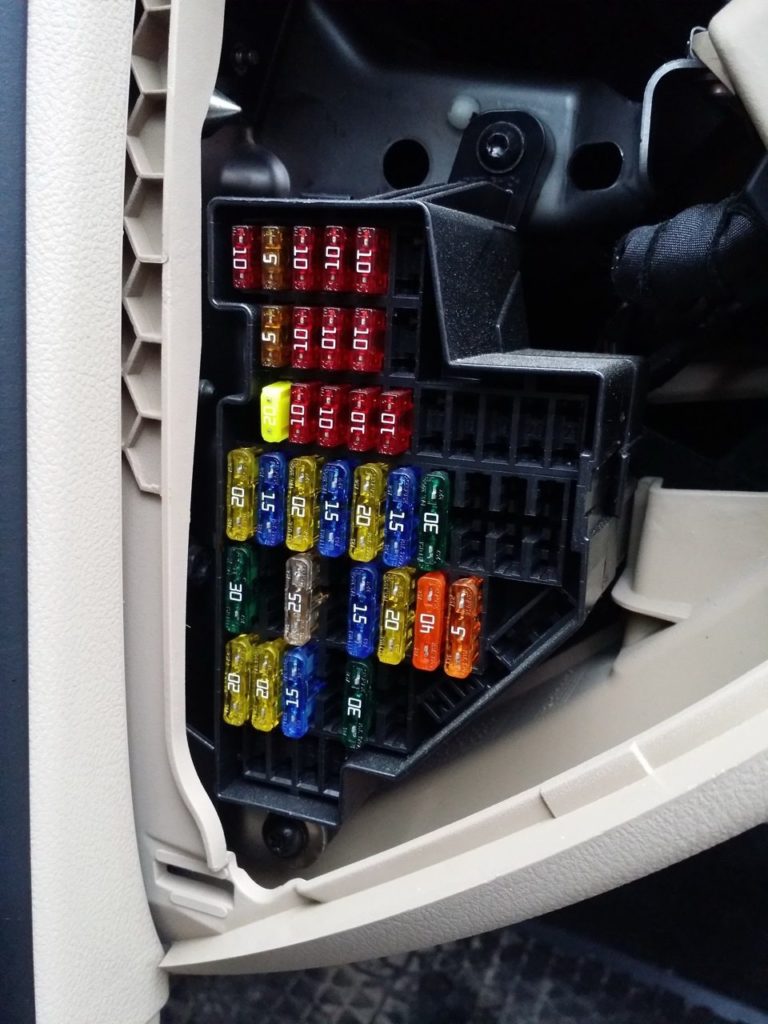

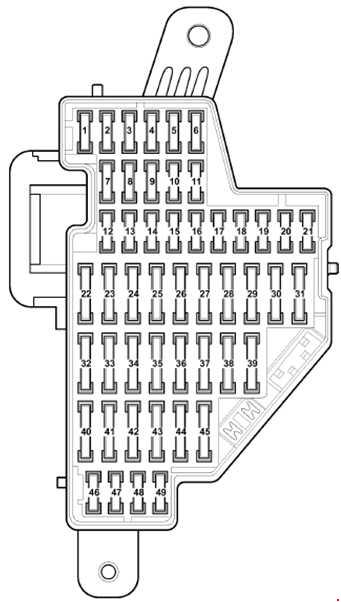

Skrzynka bezpieczników po stronie kierowcy
Znajduje się w lewym końcu tablicy rozdzielczej, za osłoną ochronną.
Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | 10A Żaluzje tylnej szyby, Czujnik wysokiego ciśnienia, Czujnik zanieczyszczenia powietrza, Czujnik poziomu oleju i temperatury, Przekaźnik wentylatora nawiewnego |
| 2 | 5A Przycisk wyłączania ASR i ESP, przycisk AUTO HOLD, moduł ABS, sterownik elektromechanicznego hamulca postojowego |
| 3 | 10A Przekaźnik zasilania, rezystor grzewczy wentylacji skrzyni korbowej, zawór gazowy |
| 4 | 10A Elektroniczna jednostka sterująca tłumieniem, złącze diagnostyczne, przycisk Start-Stop, jednostka sterująca adaptacyjnym tempomatem, jednostka sterująca systemem wspomagania parkowania, jednostka sterująca wykrywaniem przyczepy, jednostka sterująca wspomaganiem parkowania, kamera przednia do systemów wspomagania kierowcy |
| 5 | 10A Ściemniacz przełączników i oświetlenia zestawu wskaźników, Regulacja zasięgu reflektorów, Lewy sterownik reflektorów |
| 6 | 10A Jednostka sterująca napędem na wszystkie koła |
| 7 | 5A Jednostka sterująca zestawu wskaźników, interfejs diagnostyczny magistrali danych |
| 8 | 10A Sterownik prawego reflektora, siłownik regulacji zasięgu prawego reflektora |
| 9 | 10A Sterownik poduszki powietrznej, sterownik rozpoznawania zajętości siedzenia, lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera z przodu |
| 10 | 10A Przełącznik Tiptronic, miernik masy powietrza, jednostka sterująca pompy paliwa, jednostka sterująca pompy paliwa, przekaźnik mocy Motronic, jednostka sterująca silnika, przekaźnik rozrusznika |
| 11 | 5A Klucz do awaryjnego rejestratora danych, Lusterko z taksometrem, Tachograf |
| 12 | 10A Sterownik drzwi kierowcy, sterownik drzwi pasażera z przodu, moduł komfortu |
| 13 | 10A Włącznik świateł, złącze diagnostyczne, wybierak, jednostka sterująca ABS |
| 14 | Syrena alarmowa 10A |
| 15 | 10A Czujnik deszczu i światła, Przekaźnik podgrzewanej szyby tylnej, Przekaźnik podgrzewanej szyby przedniej, Jednostka sterująca Climatronic, Jednostka sterująca klimatyzacji, Jednostka sterująca kamery cofania, Terminal i jednostka sterująca uruchomieniem silnika |
| 16 | 10A Elektroniczna stacyjka, elektroniczna jednostka sterująca blokadą kolumny kierownicy, jednostka sterująca uruchamianiem terminala i uruchamianiem silnika |
| 17 | 15A Sterownik drzwi kierowcy, Sterownik drzwi tylnych po stronie kierowcy |
| 18 | 3A Pokładowa jednostka sterująca zasilaniem, stabilizator napięcia, jednostka sterująca silnika, przekaźnik zasilania 2 |
| 19 | 7,5 A Jednostka sterująca adaptacyjnego tempomatu, Jednostka sterująca wspomagania parkowania, Jednostka sterująca ostrzegania o opuszczeniu pasa ruchu, Jednostka sterująca wspomagania parkowania |
| 20 | 5A Panel sterowania otwieraniem drzwi garażowych |
| 21 | 10A Jednostka sterująca kurtyną tylną |
| 22 | 20A Jednostka sterująca elektromechanicznego hamulca postojowego |
| 23 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 24 | 20A Jednostka sterująca elektromechanicznego hamulca postojowego |
| 25 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 26 | 20A Pokładowa jednostka sterująca zasilaniem |
| 27 | 15/20A Przekaźnik pompy paliwa |
| 28 | 30A Jednostka sterująca tylnymi drzwiami, Centralna jednostka sterująca systemu komfortu |
| 29 | 20A Jednostka sterująca ogrzewaniem tylnych siedzeń |
| 30 | 20A Jednostka sterująca przesuwanym dachem |
| 31 | Falownik 30A z gniazdem, 12V – 230V |
| 32 | 30A Pokładowa jednostka sterująca zasilaniem (ogrzewana tylna szyba) |
| 33 | 30A Przekaźnik układu czyszczenia reflektorów, pompy spryskiwacza reflektorów |
| 34 | 25A Jednostka sterująca ogrzewaniem przednich siedzeń |
| 35 | 15A Sterownik tylnej klapy, przełącznik regulacji lędźwiowej fotela kierowcy |
| 36 | 15A Przełącznik regulacji podparcia lędźwiowego fotela, Przycisk regulacji kąta nachylenia poduszki siedzenia, Przycisk regulacji położenia oparcia, Przekaźnik mocy przyczepy |
| 37 | 20 / 30A Jednostka sterująca wykrywacza przyczepy, Jednostka sterująca pokrywą bagażnika 2 |
| 38 | 40A Przekaźnik wentylatora nawiewnego, jednostka sterująca wentylatora nawiewnego, Climatronic |
| 39 | Przełącznik wielofunkcyjny 5 / 15A (tylko dla pojazdów z 6-biegową automatyczną skrzynią biegów), sterownik automatycznej skrzyni biegów, włącznik świateł cofania, moduł mechatroniczny skrzyni biegów DSG |
| 40 | 20A Drugi przekaźnik ładowania akumulatora, pompa spryskiwacza szyby przedniej, silnik wycieraczki tylnej szyby |
| 41 | Zapalniczka 20A |
| 42 | 15A Gniazdo 12V |
| 43 | 20A Jednostka sterująca nagrzewnicą dodatkową (tylko z drugim akumulatorem) |
| 44 | 30A Sterownik drzwi kierowcy i pasażera |
| 45 | 20А Przekaźnik do pracy w trybie autonomicznego ogrzewania (tylko w obecności drugiego akumulatora) |
| 46 | Nieużywany |
| 47 | 10A Transceiver telefoniczny (tylko pojazdy z systemem Start-Stop) |
| 48 | 5A Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop) |
| 49 | Nieużywany |
Za zapalniczkę odpowiada bezpiecznik nr 41, 20A. A dla spryskiwaczy reflektorów – od 33 do 30A.

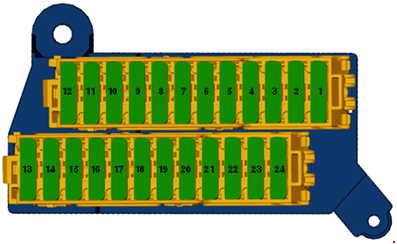

Skrzynka bezpieczników po stronie pasażera
Umieszczony w prawym końcu deski rozdzielczej, podobnie jak lewy, przykryty jest osłoną ochronną.
Schemat
Oznaczenie
| 1 | 15 / 30A Jednostka sterująca klapą tylną, Jednostka sterująca wykrywająca przyczepę |
| 2 | 15 / 30A Jednostka sterująca klapy tylnej 2, Jednostka sterująca wykrywająca przyczepę |
| 3 | 10 / 30A Jednostka sterująca roletami okna dachowego, Jednostka sterująca wykrywaniem przyczepy |
| 4 | 15A BU dla elektronicznego układu kontroli tłumienia |
| 5 | Nieużywany |
| 6 | Nieużywany |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | Nieużywany |
| 10 | Nieużywany |
| 11 | Nieużywany |
| 12 | Nieużywany |
| 13 | Pojazdy specjalne |
| 14 | Pojazdy specjalne |
| 15 | Pojazdy specjalne |
| 16 | Przenośne radio lub ładowarka do latarki |
| 17 | Pojazdy specjalne |
| 18 | Pojazdy specjalne |
| 19 | Pojazdy specjalne |
| 20 | Pojazdy specjalne |
| 21 | Pojazdy specjalne |
| 22 | Pojazdy specjalne |
| 23 | Pojazdy specjalne |
| 24 | Pojazdy specjalne |

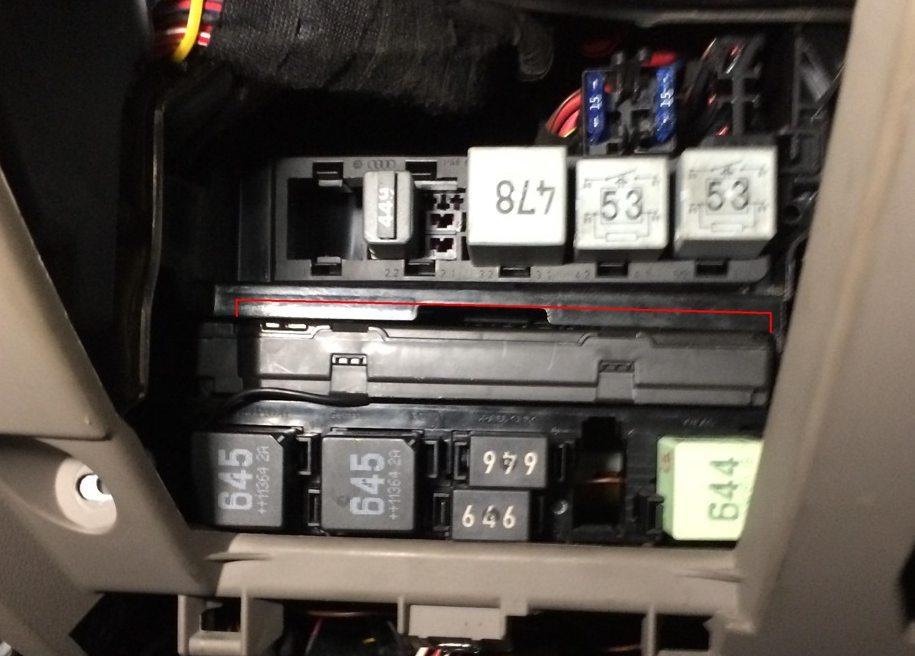

Skrzynki przekaźników
Znajdują się one pod deską rozdzielczą, po stronie kierowcy, za tapicerką.
Zdjęcie poglądowe
Górna skrzynka przekaźników
Schemat
Przeznaczenie
| 1 | Przekaźnik wentylatora nawiewnego (Climatic z nagrzewnicą pomocniczą) |
| 2 | Przekaźnik do pracy nagrzewnicy dodatkowej (Climatic z nagrzewnicą pomocniczą) |
| 3 | Przekaźnik działania nagrzewnicy dodatkowej (silnik wysokoprężny z nagrzewnicą pomocniczą) |
| 4 | Nieużywany |
| 5 | Przekaźnik cyrkulacji płynu chłodzącego po wyłączeniu Silnik (tylko 1,8 l / 2,0 l TFSI), przekaźnik mocy |
| 6 | Przekaźnik do zacisku zasilania 50 (nie dla pojazdów z systemem Start-Stop) |
| 7 | Przekaźnik zasilania 2 (nie dla pojazdów z systemem Start-Stop) |
| 8 | Przekaźnik zasilania 2 (nie dla pojazdów z systemem Start-Stop) |
A i B – Bezpiecznik termiczny do regulacji położenia fotela kierowcy
Dolna skrzynka przekaźników
Schemat
Przeznaczenie
| 1 | Przekaźnik podgrzewanej szyby tylnej (645) |
| 2 | Przekaźnik zasilania zacisku 15 (645) |
| 3 | Dwutonowy przekaźnik klaksonu (646), przekaźnik czyszczenia reflektorów (646) |
| 4 | Przekaźnik mocy przyczepy (od maja 2012 r.) |
| 5 | Przekaźnik styku rozładowczego X (644) |
Należy pamiętać, że inne elementy przekaźnika mogą być również umieszczone osobno, np. Przekaźnik do ładowania drugiego akumulatora.

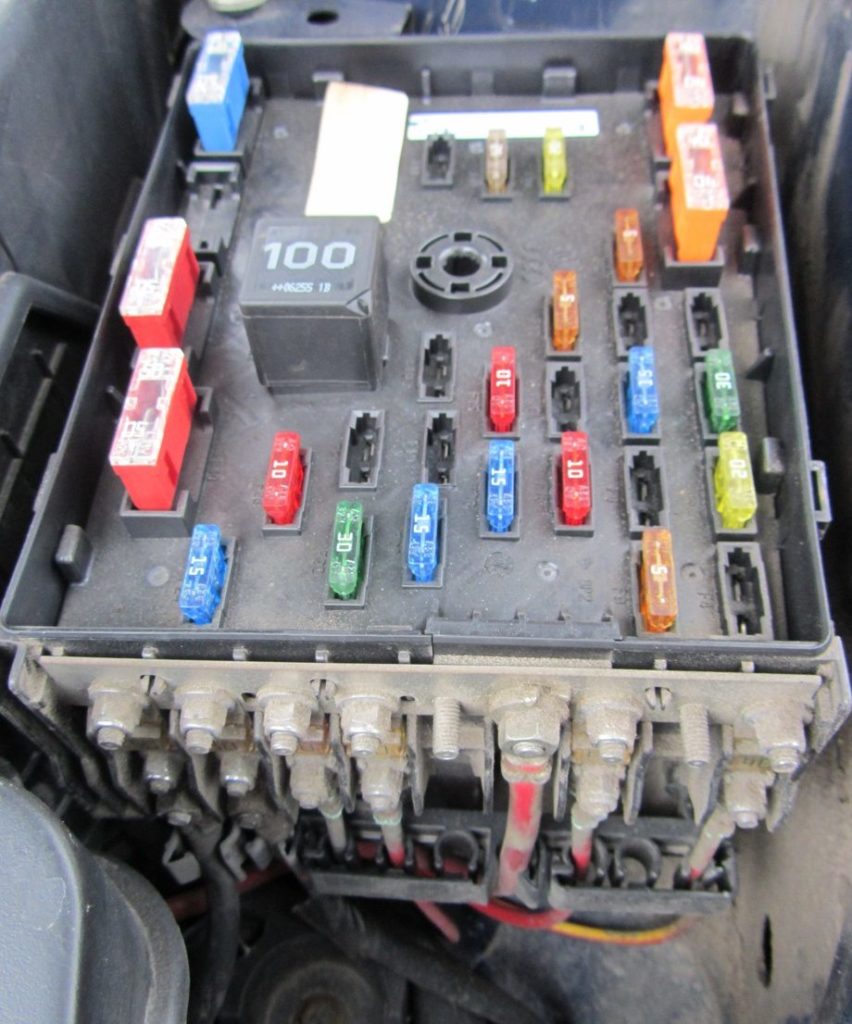

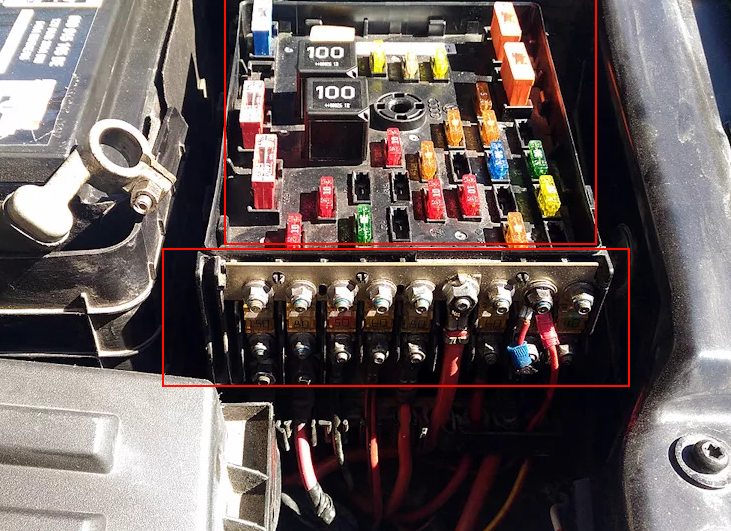

Komora silnika
Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika, pod pokrywą ochronną i składa się z 2 sekcji: skrzynki montażowej i sekcji na bezpieczniki główne dużej mocy. Niedaleko znajduje się jednostka komunikacyjna przekaźnika.
Skrzynka montażowa

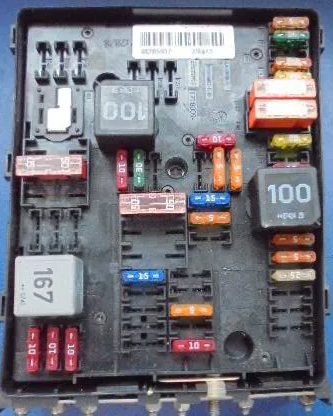

Typ 1
Schemat
Oznaczenie
| 1 | Blok 15A Mechatronik KP DSG |
| 2 | Jednostka sterująca ABS 30A |
| 3 | Klakson 20A, pokładowa jednostka sterująca zasilaniem |
| 4 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 5 | 5A Jednostka sterująca do monitorowania akumulatora, Pokładowa jednostka sterująca zasilaniem |
| 6 | 5A Jednostka sterująca automatycznej skrzyni biegów, 15A Jednostka mechatroniczna skrzyni biegów DSG |
| 7 | 15A Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej i telewizyjnej, Jednostka główna, Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej, 30A Stabilizator napięcia |
| 8 | Zespół mechatroniczny skrzyni biegów DSG 30A |
| 9 | 5A Jednostka sterująca kolumny kierownicy |
| 10 | 20A Przekaźnik pompy paliwa (tylko olej napędowy), Sterownik świec żarowych, Cewki zapłonowe ze stopniem wyjściowym (cylindry 1 – 4) |
| 11 | 5A Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop) |
| 12 | 5A Jednostka sterująca do elektroniki sterującej telefonu komórkowego, anteny, tunera telewizyjnego, cyfrowego satelity. |
| 13 | 10A Przekaźnik mocy Motronic, Przekaźnik mocy kl. 30, Jednostka sterująca silnika |
| 14 | 25 / 30A Jednostka sterująca silnika |
| 15 | 5/10A Interfejs diagnostyczny magistrali danych |
| 16 | 15A Przekaźnik pompowania płynu chłodzącego po wyłączeniu. silnik, 10A zawór recyrkulacji spalin, zawór elektromagnetyczny ograniczający ciśnienie doładowania, element grzejny sondy lambda |
| 17 | Przekaźnik ogrzewania małej mocy 40A, pompa obiegowa płynu chłodzącego, zawór odcinający i bezpieczeństwa dla 1 butli gazowej |
| 18 | 10/15 / 30A Czujnik jakości paliwa, Zawór wysokiego ciśnienia do pracy na gazie |
| 19 | Wzmacniacz 30A |
| 20 | 5A Przekaźnik dodatkowej pompy paliwa, sterownik wentylatora chłodnicy, sterownik świec żarowych, 10A czujnik położenia pedału sprzęgła, zawór zmiennych faz rozrządu 1, 15A regulator ciśnienia paliwa |
| 21 | 20A Jednostka sterująca dodatkową nagrzewnicą |
| 22 | Sterownik silnika wycieraczek 30A |
| 23 | 5A Czujnik pola magnetycznego dla kompasu, sterownik świec żarowych, 10A Elektronicznie sterowany termostat chłodzenia silnika, sterownik wentylatora chłodnicy, silnik klapy powietrza/wlotu, element grzejny sonda lambda, rozrząd i kolektor |
| 24 | 10/15A Sterownik czujnika emisji tlenku azotu, podgrzewacz sondy lambda |
| 25 | 40A Pokładowa jednostka sterująca zasilaniem, Światło mijania, Światło drogowe, Wymiary |
| 26 | 40A Pokładowa jednostka sterująca zasilaniem, Światło mijania, Światło drogowe, Wymiary |
| 27 | 60A Podgrzewany element szyby przedniej |
| 28 | 40 / 50A Silnik pompy powietrza wtórnego, sterownik świec żarowych |
| 29 | 50A Jednostka sterująca zasilaniem bezpieczników pokładowych, przekaźnik odciążający X |
| 30 | 50A Jednostka sterująca siecią bezpieczników pokładowych |

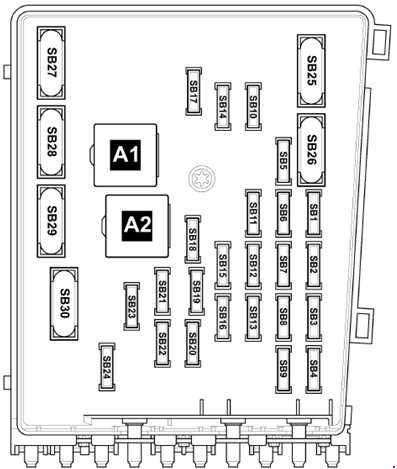

Typ 2
Schemat
Przeznaczenie
| 1 | 5/15A Jednostka sterująca automatycznej skrzyni biegów, jednostka mechatroniczna DSG |
| 2 | Jednostka sterująca ABS 30A |
| 3 | 20A Centralna jednostka sterująca systemu komfortu, jednostka sterująca rozpoznawania przyczepy |
| 4 | 5A Pokładowa jednostka sterująca zasilaniem |
| 5 | 20A Sygnał dźwiękowy |
| 6 | 20A Cewki zapłonowe ze stopniami wyjściowymi |
| 7 | 15A regulator ciśnienia paliwa, 5A czujnik położenia pedału sprzęgła |
| 8 | 10A Jednostka sterująca wentylatora chłodnicy, zawór rozrządu, zawór pompy wyrzutowej, zawór klapowy kolektora dolotowego |
| 9 | 5A Przekaźnik pompy cyrkulacyjnej |
| 10 | 10A Przekaźnik mocy 2 Motronic, element grzejny sondy lambda |
| 11 | 25 / 30A Jednostka sterująca silnika |
| 12 | Nieużywany |
| 13 | Nieużywany |
| 14 | Nieużywany |
| 15 | 10A Pompa obiegowa |
| 16 | 5A Jednostka sterująca kolumny kierownicy |
| 17 | 5A Jednostka sterująca zestawu wskaźników |
| 18 | Wzmacniacz 30A, jednostka sterująca do pojazdów specjalnych |
| 19 | 15 / 20А Jednostka główna, Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej |
| 20 | 20A Telefon komórkowy, telewizor, cyfrowa telewizja satelitarna |
| 21 | Tuner telewizyjny 10A, cyfrowy tuner radia satelitarnego |
| 22 | 7,5A Jednostka sterująca systemem multimedialnym |
| 23 | 10A Sterownik wentylatora chłodnicy, 5A Czujnik pola magnetycznego dla kompasu |
| 24 | 5/10A Interfejs diagnostyczny magistrali danych |
| 25 | Nieużywany |
| 26 | Jednostka sterująca silnika 10A, przekaźnik mocy Motronic |
| 27 | Nieużywany |
| 28 | Nieużywany |
| 29 | Nieużywany |
| 30 | 20A Jednostka sterująca dodatkową nagrzewnicą |
| 31 | Sterownik silnika wycieraczek 30A |
| 32 | 10A Zawór ciśnieniowy doładowania |
| 33 | 15A Regulator ciśnienia paliwa, element grzejny sondy lambda |
| 34 | Nieużywany |
| 35 | 20A Przekaźnik do obsługi nagrzewnicy dodatkowej |
| 36 | Nieużywany |
| 37 | Nieużywany |
| 38 | Nieużywany |
| 39 | Nieużywany |
| 40 | Nieużywany |
| 41 | Nieużywany |
| 42 | Nieużywany |
| 43 | Nieużywany |
| 44 | 10A Pompa diagnostyczna układu paliwowego |
| 45 | Sonda lambda 10A |
| 46 | 10A Element grzejny sondy lambda 1 za katalizatorem |
| 47 | 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła pozycyjne |
| 48 | 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła pozycyjne |
| 49 | Pokładowa jednostka sterująca zasilaniem bezpieczników |
| 50 | Nieużywany |
| 51 | 60A Przekaźnik ogrzewania dużej mocy |
| 52 | 60A Podgrzewany element szyby przedniej |
| 53 | 50A Pokładowa jednostka sterująca zasilaniem, lewa skrzynka bezpieczników |
| 54 | 50А Э / silnik dodatkowego zasilania powietrzem, przekaźnik świecy żarowej |
Przekaźnik
- A1 – Przekaźnik zaworów odcinających gaz
- A2 – Przekaźnik pompowania płynu chłodzącego po wyłączeniu. silnik
- A3 – Rezerwa
- A4 – Przekaźnik główny
Główna skrzynka bezpieczników
Składa się z bezpieczników dużej mocy w postaci wkładek topikowych.
Typ 1
Schemat
Opis
| 1 | 150 / 180A – Generator |
| 2 | Silnik elektryczny 80A do elektrycznego wspomagania kierownicy |
| 3 | 50 / 80A Jednostka sterująca wentylatora chłodnicy |
| 4 | 80/100A Bezpiecznik termiczny 1 regulacja siedzenia, Skrzynka bezpieczników lewa/prawa |
| 5 | 80A prawa skrzynka bezpieczników (do kwietnia 2008 r.), bezpiecznik termiczny regulacji siedzenia kierowcy 1 |
| 6 | Skrzynka bezpiecznikowa 80/100A lewa/prawa |
| 7 | Jednostka sterująca ABS 40A |
Typ 2
Schemat
Przeznaczenie
| 1 | 150A – Generator |
| 2 | Silnik elektryczny 80A do elektrycznego wspomagania kierownicy |
| 3 | 50 / 80A Jednostka sterująca wentylatora chłodnicy |
| 4 | Bezpiecznik termiczny 60 A. 1 Regulacja siedzenia, lewa/prawa skrzynka bezpieczników |
| 5 | 60/80A Bezpiecznik termiczny 1 regulacja siedzenia, Skrzynka bezpieczników lewa/prawa |
| 6 | Skrzynka bezpiecznikowa 80/100A lewa/prawa |
| 7 | 60А Drugi przewód do ładowania akumulatora, 100А – element grzejny dodatkowej nagrzewnicy powietrza, Przekaźnik dużej mocy grzewczej |
| 8 | Jednostka sterująca ABS 40A |
Skrzynka przekaźników
Schemat
Oznaczenie
| 1 | Przekaźnik rozrusznika 1 (643) – tylko dla pojazdów z systemem Start-Stop |
| 2 | Sterownik świec żarowych (457) |
| 3 | Nieużywany |
| 4 | Przekaźnik małej mocy (53) |
| 5 | Przekaźnik grzewczy dużej mocy (100) |
| 6 | Przekaźnik rozrusznika 2 (489) – tylko dla pojazdów z systemem Start-Stop |

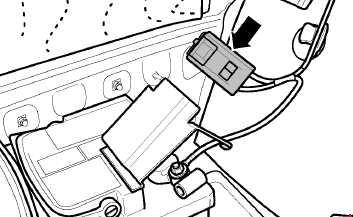

Oddzielny przekaźnik ogrzewania szyby przedniej może być umieszczony w komorze nadciśnieniowej obok sterownika silnika.
Bagażnik
Niektóre modele z akumulatorem zamontowanym w bagażniku posiadają dodatkowe elementy zabezpieczające w postaci bezpieczników i przekaźników.
Opis
| 1 | 30A Skrzynka bezpieczników lewa/prawa |
| 2 | Bezpieczniki 80A w jednostce przełączającej |
| 3 | 125A Zasilanie zespołu przełączającego |
| 4 | 5A Pokładowa jednostka sterująca zasilaniem |
W lewej części bagażnika za boczną wykładziną można umieścić kilka elementów przekaźników: 70A – Limuzyna, 60A – Wariant
Na naszym kanale YouTube zamieściliśmy film. Oglądaj i subskrybuj.
To wszystko. Mamy nadzieję, że ten materiał był dla Ciebie przydatny. A jeśli masz coś do dodania, napisz w komentarzach.
