Volkswagen Golf Plus – bezpieczniki i przekaźniki

Volkswagen Golf Plus to subkompaktowy van stworzony na bazie Volkswagena Golfa 5 generacji. Produkowany w latach 2005, 2006, 2007, 2008, 2009. Następnie samochód przeszedł zmianę stylizacji, niektórzy nazywają to zmianą generacyjną, a zaktualizowany został wyprodukowany w latach 2010, 2011, 2012, 2013 i 2014. Zmiana ta również nieznacznie wpłynęła na instalacja elektryczna samochodu. W naszym materiale znajdziesz oznaczenia skrzynek bezpieczników i przekaźników w Volkswagenie Golfie Plus wraz ze schematami i zdjęciami. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.

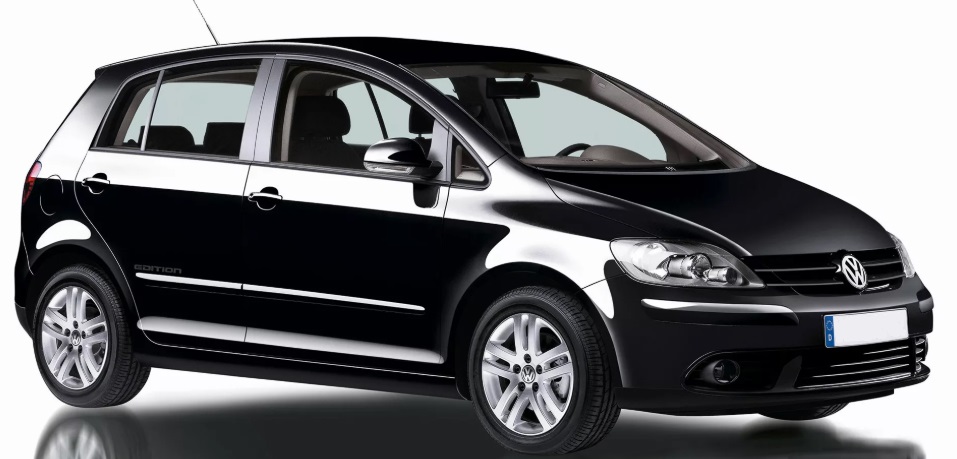

Golf plus

Przedział pasażerski

Skrzynka bezpiecznikowa

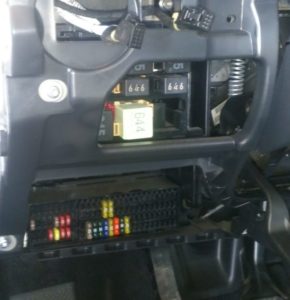

Główna skrzynka bezpieczników znajduje się za uchylnym schowkiem po stronie kierowcy.

lokalizacja bloków golfowych plus

Patrząc od góry jest to jednostka główna z przekaźnikiem. W niektórych modelach jest on podłączony bezpośrednio do skrzynki bezpieczników. Może być również bezpiecznik termiczny do regulacji siedzenia kierowcy: 1 – 20A.

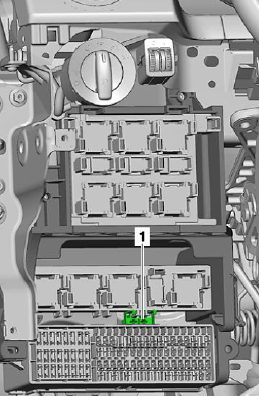

Bloki z przekaźnikami

Możliwe są 2 różne wersje skrzynki bezpiecznikowej. Na zewnątrz są podobne, ale różnią się liczbą elementów – odpowiednio 58 i 60. Rzeczywista numeracja zostanie zastosowana do samego pudełka.

Typ 1

Zdjęcie

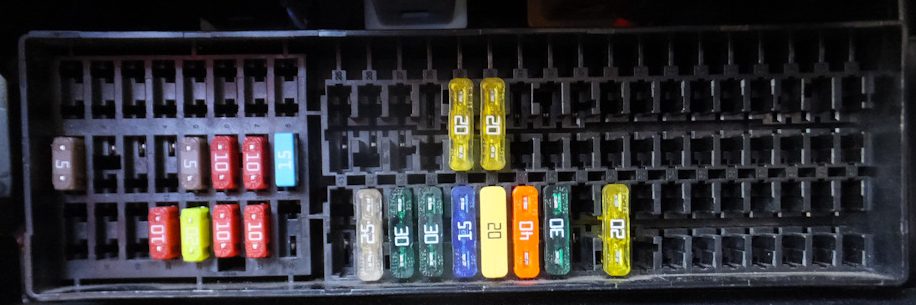

zdjęcie skrzynki z bezpiecznikami

Schemat

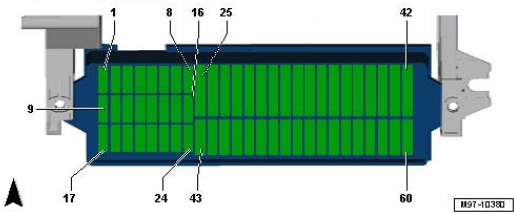

Schemat blokowy w kabinie

Opis

110A Jednostka sterująca uprawnieniami do wjazdu i uruchomienia
210A Jednostka sterująca uprawnieniami do wjazdu i uruchomienia
3
4
5
6
7
8
95A Sterownik poduszki powietrznej i lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera z przodu
10
11
1210A Jednostka sterująca oświetleniem adaptacyjnym i regulacją zasięgu reflektorów po lewej stronie
135A / 15A Sterownik układu wspomagania parkowania, sterownik Climatronic, przełącznik wyboru ogrzewania i trybu pracy, przekaźnik dmuchawy świeżego powietrza, przycisk wyłączania ASR i ESP oraz ich kontrolka, przycisk wskaźnika ciśnienia w oponach, włącznik świateł cofania, czujnik zanieczyszczenia powietrza, elektrochromatyczne lusterko wsteczne we wnętrzu lusterko, przycisk trybu Start-Stop
1410A / 15A Interfejs diagnostyczny magistrali danych, Jednostka sterująca zestawu wskaźników, Dźwignia zmiany biegów, Włącznik świateł, Przycisk wyłączania ASR i ESP, Przycisk wskaźnika ciśnienia w oponach, Włącznik świateł hamowania, Przełącznik wielofunkcyjny, Przełącznik Tiptronic, Przekaźnik pompy paliwa, Jednostka sterująca wspomagania układu kierowniczego Jednostka sterująca , sterownik ABS, przekaźnik rozrusznika, sterownik wykrywania przyczepy, sterownik silnika
1510A Sterowanie zasięgiem reflektorów, Miernik masy powietrza, Rezystor grzewczy do wentylacji skrzyni korbowej, Przekaźnik dmuchawy świeżego powietrza, Jednostka sterująca czujnika dźwigni zmiany biegów, Jednostka sterująca oświetleniem adaptacyjnym i zasięgiem reflektorów, Lewy siłownik kontroli zasięgu reflektorów
1610A / 15A Jednostka sterująca adaptacyjnego systemu oświetlenia i regulacji zasięgu
reflektorów po prawej stronie
175A Jednostka sterująca zestawu wskaźników
1810A Jednostka sterująca do elektroniki sterującej telefonem komórkowym
19
2010A Dźwignia zmiany biegów, sterownik Climatronic
2120A Pokładowa jednostka sterująca zasilaniem, jednostka sterująca tylnymi lewymi drzwiami (centralny zamek)
2210A Czujnik wewnętrzny, syrena alarmowa
2310A Jednostka sterująca kamerą cofania, Wyłącznik światła, Czujnik deszczu i światła, gniazdo diagnostyczne, Przekaźnik podgrzewanej szyby tylnej, Pokładowa jednostka sterująca zasilaniem
2410A Sterownik drzwi kierowcy (centralny zamek), Sterownik drzwi przednich pasażera
(centralny zamek
25
2620A Pompa podciśnieniowa hamulca
27
28
2920A Silnik wycieraczki tylnej szyby
30Zapalniczka 20A
31
32
3340A Przekaźnik wentylatora nawiewnego
34
35
36
37
38
39
4015A Jednostka sterująca rozpoznawaniem przyczepy
4115A Jednostka sterująca rozpoznawaniem przyczepy
4220A Jednostka sterująca rozpoznawaniem przyczepy
43Falownik 30A z gniazdem, 12V – 230V
4425A Ogrzewanie tylnej szyby, przekaźnik wentylatora nawiewnego
4530A Jednostka sterująca drzwi kierowcy (elektrycznie sterowana szyba), Jednostka sterująca przednich drzwi pasażera (elektrycznie sterowana szyba)
4630A Jednostka sterująca tylnych lewych drzwi (elektrycznie sterowana szyba), Jednostka sterująca tylnych prawych drzwi (elektrycznie sterowana szyba)
4715A Pompa paliwa i jej przekaźnik
4820A Pokładowa jednostka sterująca zasilaniem
4940A Jednostka sterująca wentylatora nawiewnego
5030A Jednostka sterująca ogrzewaniem przednich siedzeń
5120A Jednostka sterująca przesuwanym dachem
5220A Przekaźnik układu czyszczenia reflektorów
5315A Silnik elektryczny do wzdłużnej regulacji podparcia odcinka lędźwiowego
54Jednostka sterująca PDA 5A
55
56
57Jednostka główna 15A
58
59
60

Za zapalniczkę odpowiada bezpiecznik nr 30 na 20A.

Typ 2

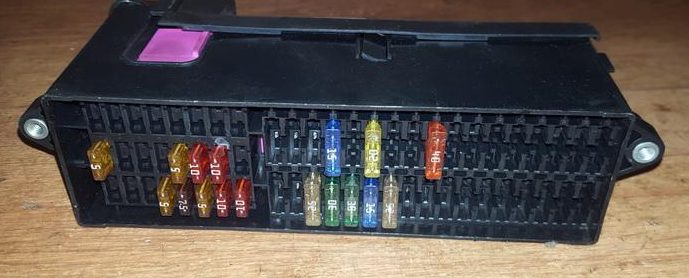

Zdjęcie poglądowe

Skrzynka bezpieczników z 2007 roku

Schemat

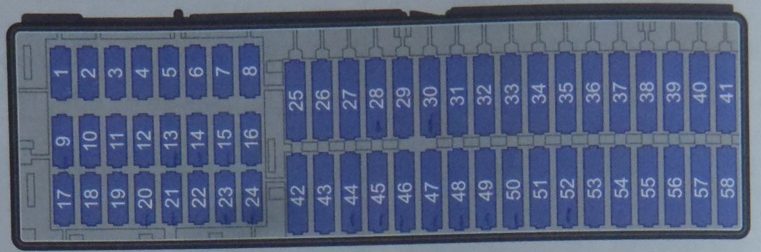

Schemat 2

Przeznaczenie

Obecny konsumentNumer bezpiecznika (następny w nawiasie prąd w amperach)
Trakcja – urządzenie sprzęgające2 (5), 39 (15), 40 (15), 41 (20).
ABS14 (5), 18 (5)
Czujnik pochylenia43 (5)
Sygnały hamowania13 (10)
Włącznik świateł hamowania14 (5)
Podnośniki szyb przednich45 (30)
Podnośniki tylnych szyb46 (30)
Wentylator33 (40) lub 56 (40)
Ogrzewana tylna szyba44 (25)
Środek do czyszczenia tylnej szyby28 (15)
Ultradźwięki w salonie43 (5)
Pompa paliwowa47 (15)
Sterowanie zasięgiem reflektorów3 (5)
Gniazdo zewnętrzne53 (15)
Parktronic55 (5)
Pilot4 (5)
Czujnik deszczu42 (5)
Spryskiwacze reflektorów52 (20)
Elektroluk51 (25)
Ogrzewanie siedzenia13 (5), 31 (5), 50 (30)
Klapka wlewu paliwa48 (25)
Telefon10 (5)
Centralny zamek w przednich drzwiach24 (10)
Centralny zamek w drzwiach tylnych48 (25)
Zapalniczka49 (25)
Gniazdo tylne54 (20)
Gniazdo 230V37 (30)

Skrzynka przekaźników

Liczba przekaźników w skrzynce, a także wersja uzależniona jest od poziomu wyposażenia elektrycznego i roku produkcji.

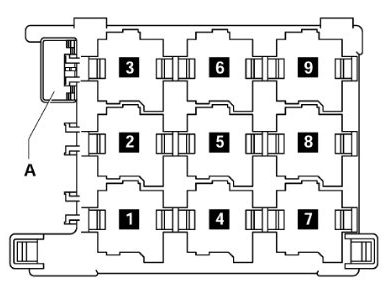

Schemat Schemat blokowy przekaźnika

Oznaczenie

  1. J496 – Przekaźnik dodatkowej pompy płynu chłodzącego (449)
  2. J39 – Przekaźnik układu czyszczenia reflektorów (53)
  3. J17 Przekaźnik pompy paliwa (449) / J643 Przekaźnik ciśnienia paliwa (449)
  4. J1З – przekaźnik wentylatora nawiewnego (404)
  5. J333 – Przekaźnik odcinający pompę paliwa (404)
  6. nieużywany
  7. J485 – Przekaźnik działania nagrzewnicy dodatkowej (449)
  8. J682 – Przekaźnik zasilania zacisku 50 (433), od maja 2006 (53)
  9. – nieużywany

A – Bezpiecznik termiczny S44 1 do regulacji położenia fotela kierowcy 30 A

J17 i J643 to miniprzekaźniki instalowane (w zależności od wyposażenia) w jednym gnieździe bloku przekaźników.

Komora silnika

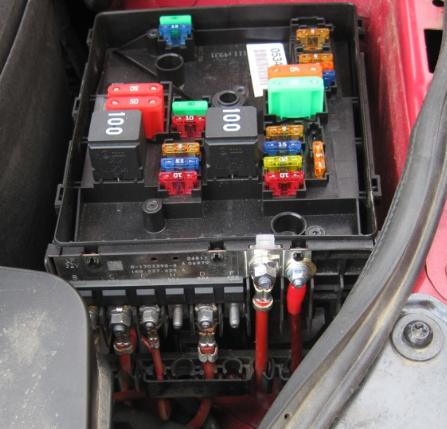

Znajduje się obok akumulatora i jest przykryty pokrywą ochronną. Składa się z 2 sekcji – bezpieczników i bezpieczników dużej mocy.

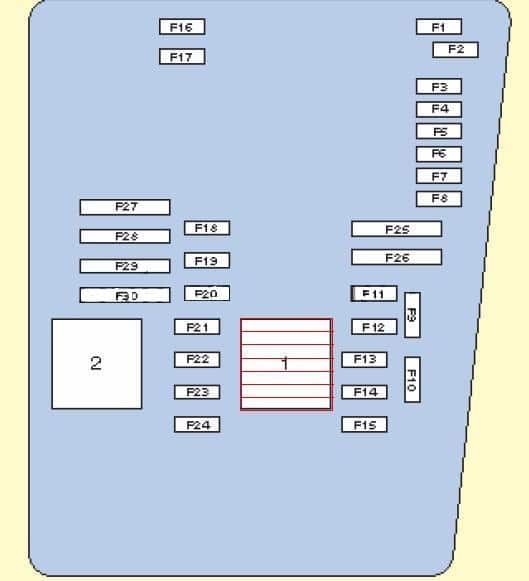

Schemat działu bezpieczników i przekaźników

Schemat skrzynki bezpieczników pod maską Golfa 5

Opis

1Przekaźnik sterujący silnikiem
2Przekaźnik pompy powietrza wywiewanego
F1(30A) Wycieraczka szyby przedniej
F2(5A) Moduł sterujący elektroniki kolumny kierownicy / (30A) Zespół mechatroniczny skrzyni biegów DSG
F3(5A) Pokładowa jednostka sterująca zasilaniem
F4(30A) Moduł sterujący ABS
F5(15A) Moduł sterujący skrzynią biegów
F6(5A) Tablica przyrządów
F7(40A) Przekaźnik mocy
F8(15A) System audio/jednostka główna
F9(5A) Centralka telefoniczna
F10(5A / 10A) Elektroniczna jednostka sterująca silnikiem
F11(20A) Jednostka sterująca nagrzewnicy dodatkowej
F12(5A) Magistrala danych CAN, jednostka sterująca bramki
F13(15A / 30A) Elektroniczna jednostka sterująca silnikiem
F14(20A) Układ sterowania silnikiem, cewka zapłonowa
F15(5A/10A) Układ zarządzania silnikiem, sonda lambda
F 16(30A) Moduł sterujący ABS, prawy reflektor
F17(15A) Róg
F18(30A) System audio
F19(30A) Wycieraczka/spryskiwacz przedniej szyby
F20(10A) Pompa płynu chłodzącego
F21(10A/15A) Układ zarządzania silnikiem, sonda lambda, sprzęgło magnetyczne dmuchawy napędu
F22(5A) Przełącznik położenia pedału sprzęgła
F23(5A / 10A / 15A) Układ zarządzania silnikiem, regulator ciśnienia paliwa, przekaźnik pompy powietrza wtórnego
F24(10A) Układ zarządzania silnikiem, zawór EGR, zawór elektromagnetyczny
F25(40A) Jednostka sterująca ABS
F26(30A) Reflektor lewy
F27(50A) Moduł sterujący świec żarowych
F28(40A) Główne obwody zapłonowe
F29(50A) Bezpiecznik termiczny 1 do regulacji siedzenia
F30(40A) Układ rozruchowy (50A) Przekaźnik styku rozładowującego X

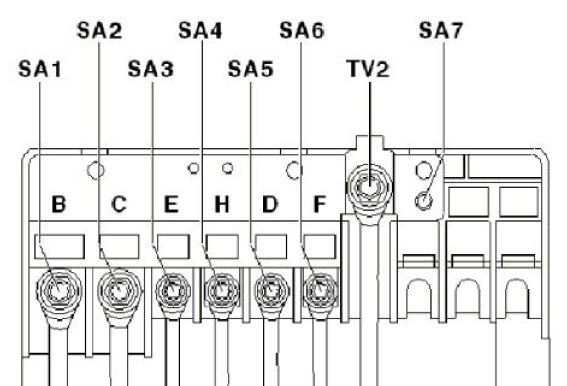

Schemat wkładki bezpiecznikowej

schemat wkładki bezpiecznikowej

  1. 150 / 200А – Generator
  2. 80A – Wspomaganie kierownicy
  3. 50A – Wentylator chłodnicy
  4. 80A – Przekaźnik ogrzewania dużej mocy
  5. 80A – Złącze zacisku 30, skrzynka bezpieczników
  6. 40A – Przekaźnik ogrzewania małej mocy
  7. 50A – Złącze zacisku 30, skrzynka bezpieczników

Jeśli chcesz uzupełnić materiał lub zadać pytanie, napisz w komentarzach.
