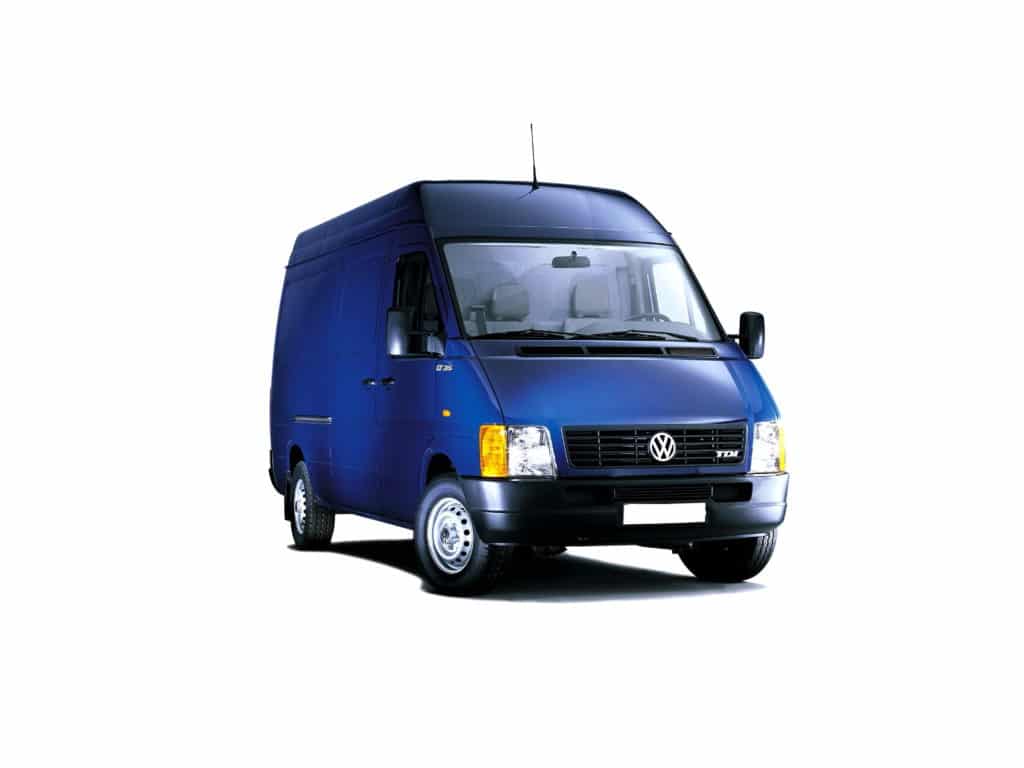

Volkswagen LT to seria małych i średnich samochodów ciężarowych oraz minibusów produkowanych z różnymi modyfikacjami w dwóch generacjach, zarówno z silnikami benzynowymi, jak i wysokoprężnymi. Cała gama modeli LT różni się od siebie tą samą wagą i podstawą. Liczby w tytule oznaczają masę całkowitą pojazdu. Na przykład LT28 – 2800 kg lub LT35 – 3500 kg. W tym artykule podamy informacje z oznaczeniami bezpieczników i przekaźników Volkswagen LT wraz ze schematami skrzynek i ich lokalizacją dla Volkswagena LT drugiej generacji wyprodukowanego w latach 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006. Osobno wyróżniamy bezpiecznik zapalniczki.
Przeznaczenie elementów w skrzynkach może być różne i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego Volkswagena LT.
Skrzynka bezpieczników deski rozdzielczej

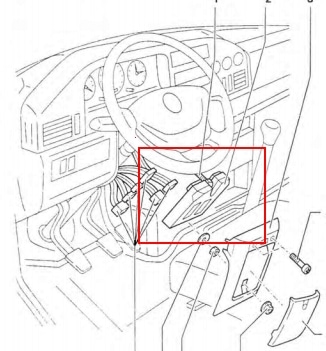

Znajduje się pod drążkiem kierowniczym za osłoną zabezpieczającą.

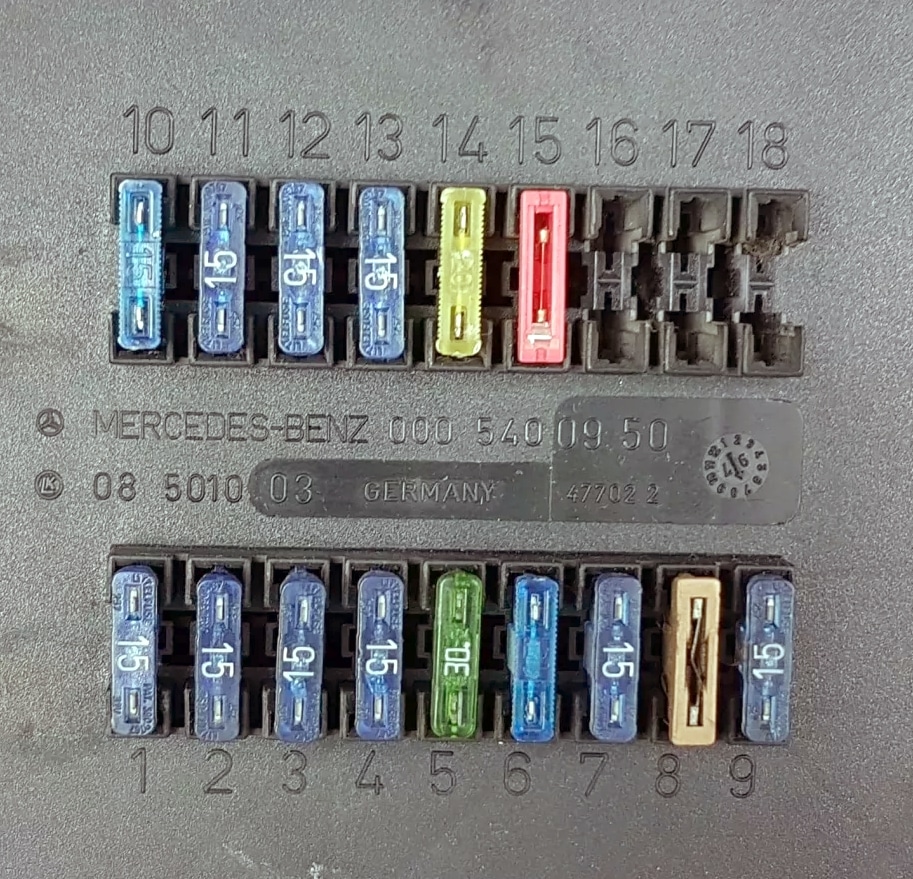

Schemat
Opis
| 1 | Światło tylne prawe i światło pozycyjne prawe – 15 A. |
| 2 | Światło drogowe prawego reflektora – 15 A. |
| 3 | Światło drogowe lewego reflektora, lampka sygnalizacyjna – 15 A. |
| 4 | Światła cofania – 15 A. |
| 5 | Światła stopu – 15 A. |
| 6 | Silnik wycieraczek – 20 A. |
| 7 | Ogrzewana tylna szyba, sygnał – 15 A. |
| 8 | Lampy, zapalniczka , magnetofon radiowy – 20 A. |
| 9 | Zegar, światła awaryjne, światła postojowe – 20 A. |
| 10 | Oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej, światła do jazdy dziennej – 15 A. |
| 11 | Lewe światło tylne i lewe światło postojowe – 15 A. |
| 12 | Światło mijania prawego reflektora – 15 A. |
| 13 | Światło mijania lewe – 15 A. |
| 14 | Światło przeciwmgielne, tylne światło przeciwmgielne – 15 A. |
| 15 | Magnetofon radiowy – 15 A, |
| 16 | rezerwa |
| 17 | rezerwa |
| 18 | rezerwa |
Za zapalniczkę odpowiada bezpiecznik nr 8, 20A.
Pod tą skrzynką bezpieczników można umieścić poszczególne przekaźniki (wycieraczka szyby przekaźnika, pokonywanie zakrętów itp.).
Pudełko pod siedzeniem
Dodatkowa skrzynka przekaźników i bezpieczników znajduje się pod przednim siedzeniem pasażera.
Jego wydajność zależy od konfiguracji.

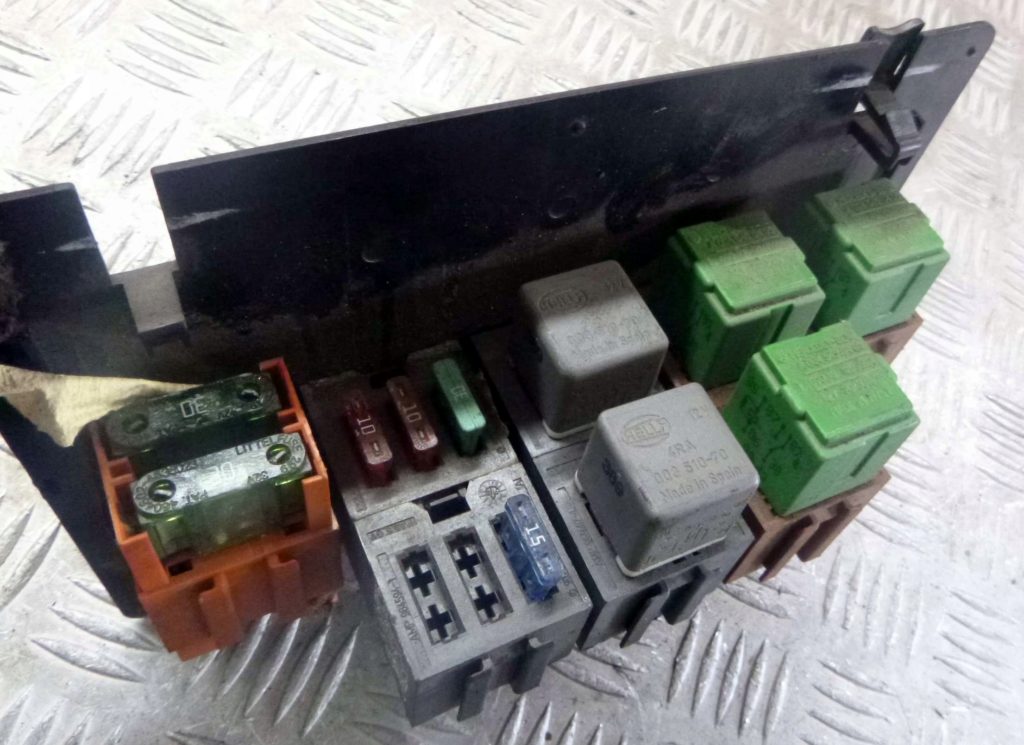

Zdjęcie poglądowe
Mogą występować następujące elementy:
- Wentylator nagrzewnicy – 30 A
- Ogrzewanie tylnej szyby – 30 A
- Grzejnik autonomiczny – 25 A
- Elektryczne szyby – 25 A
- Jednostka sterująca ABS – 10 A
- Centralny zamek – 15 A
- Elektryczne lusterka – 10 A
- Pompa paliwa – 30 A
- Dodatkowy przekaźnik akumulatora – 15 A
- Przekaźnik kierunkowskazu przyczepy – 10 A
- Blokada mechanizmu różnicowego – 15 A
- Gniazdo 12 V – 20 A
- Klimatyzator – 10 A
- Podgrzewane siedzenia – 15 A
W komorze silnika może znajdować się dodatkowa jednostka w rejonie akumulatora, z elementami odpowiedzialnymi za podgrzewanie, świece żarowe, ogrzewanie filtra itp.
A jeśli chcesz pomóc w uzupełnieniu materiału, napisz w komentarzach.
