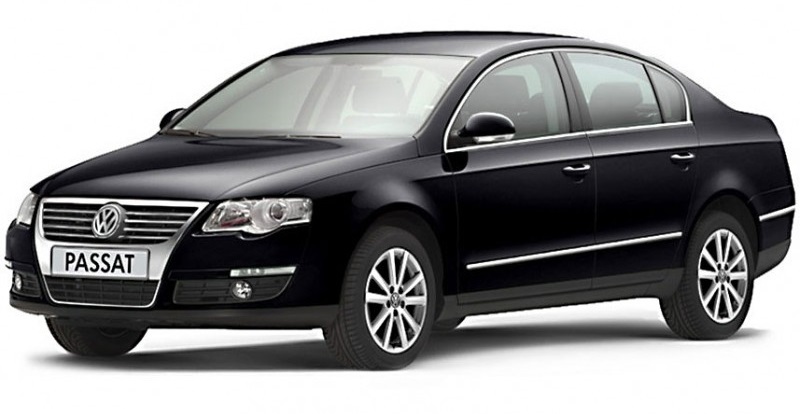

Volkswagen Passat B6 wprowadza szóstą generację gamy pasatów. Produkowane w latach 2005, 2006, 2007, 2008, 2009 i 2010 z silnikami benzynowymi i wysokoprężnymi z silnikami typu sedan i kombi. 4-drzwiowe coupe charakterystyczne na Passacie B6, które wymagają modelu o nazwie Passat CC i rozwiązanie było od 2008 do 2015 roku. W tym artykule zaprezentujemy oznaczenie skrzynek bezpieczników i przekaźników Volkswagena Passata B6 (CC) wraz ze schematami i zdjęciami. Osobno podkreślmy bezpiecznik za zapalniczkę.
Niezbędne jest to, że liczba pudełek i ich wersje mają zastosowanie do tego materiału i zależnego od wersji oraz dostępnego w urządzeniu.

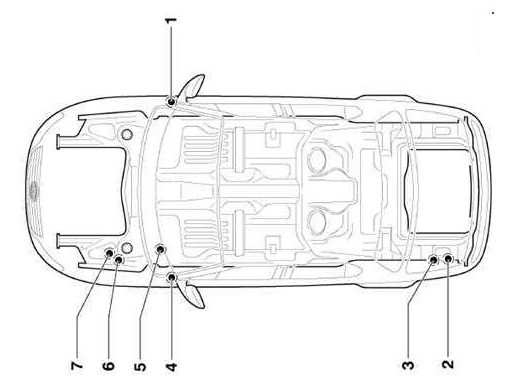

Lokalizacja
Schemat
- Skrzynka bezpieczników w panelu przyrządów po stronie pasażera
- Pudełko obok wyczerpania
- Skrzynka za tapicerką w bagażniku
- Skrzynka bezpieczników w panelu przyrządów po stronie bocznej
- Skrzynki przekaźników
- Skrzynka bezpieczników i przekaźników pod maską
- Główny bezpieczników
Przedział lotniczy

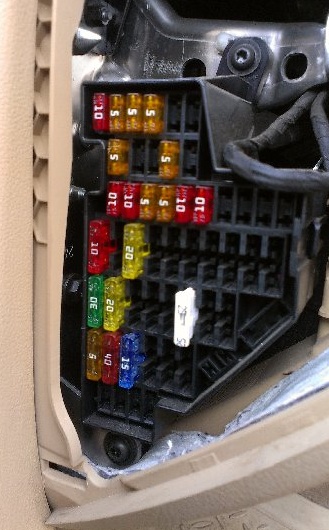

Skrzynka bezpieczników po stronie zabezpieczeń
Znajduje się w pierwotnym rozłączeniu, za wyłącznikiem.
Zdjęcie poglądowe
Schemat
Przeznaczenie. Typ 1.
Używany główny do kwietnia 2008.
| 1 | Złącze diagnostyczne 10A |
| 2 | 5A Klawisz wyłączania ASR i ESP, przycisk AUTO HOLD |
| 3 | 5A Jednostka sterująca wspomaganiem działania |
| 4 | 5A Włącznik świateł |
| 5 | 10A sterowanie reflektorami, silnik siłownika poziomowania reflektorów, sterownik lewego reflektora |
| 6 | 5A jednostka sterująca rozpoznawaniem przyczepy |
| 7 | 5 Jednostka sterująca zestawem wskaźników, interfejs diagnostyczny magistrali danych |
| 8 | 5A urządzenia elektryczne (do maja 2005 r.), Panel sterowania otwieraniem drzwi garażowych (do maja 2005 r.), Sterowniki elektryczne elektryczne (do maja 2005 r.), Elektrochromowe wewnętrzne lusterko wsteczne |
| 9 | 10A Jednostka sterująca napędem na wszystkie koła |
| 10 | Przekaźnik mocy Motronic 5A, jednostka sterująca silnikiem |
| 11 | 5A Klucz do awaryjnego rejestratora danych, Lusterko z taksometrem, Tachograf |
| 12 | 10A Sterownik drzwi otwierach, sterownik drzwi prawych (od maja 2006 r.) |
| 13 | 10A Włącznik świateł, złącze diagnostyczne |
| 14 | 5A Elektroniczna jednostka sterująca blokadą kierownicy |
| 15 | 5A Pokładowa jednostka sterująca zasilaniem, przednia lampka nocna |
| 16 | 10A Elektroniczna blokada zapłonu |
| 17 | 10A Moduł nadawczo-odbiorczy 1 systemu monitorowania wnętrza lub dodatkowego ogrzewania, czujnik deszczu i światła, czujnik przechyłu pojazdu, syrena alarmowa |
| 18 | Nieużywany |
| 19 | Nieużywany |
| 20 | Nieużywany |
| 21 | Nieużywany |
| 22 | 10A Miernik masa powietrza 5A Przekaźnik narzędzia pompa paliwa 2 |
| 23 | 10A Rezystor grzejnikowy instalacji wykonawczej skrzyni korbowej (wersja dla kraju o ciepłym klimacie) |
| 24 | 5/20A Włączniki świateł cofania, urządzenia wielofunkcyjne, automatyczna skrzynia biegów, moduł mechatroniczny skrzyni biegów DSG |
| 25 | Wtryskiwacze 10A (do listopada 2005), 10A Panel sterowania otwieraniem bramy garażowej (do kwietnia 2006) |
| 26 | 10A Wyłącznik żaluzji sterowników (od maja 2005 r.), Jednostka sterująca rolami kierowców (od maja 2005 r.) |
| 27 | 5A Przekaźnik dmuchawy świeżego powietrza, sterownik Climatronic |
| 28 | 20A Jednostka sterująca rozpoznawaniem przyczepy (od maja 2006 r.) |
| 29 | 20A jednostka sterująca rozpoznawania przyczepy (światło tylne lewe, światło boczne, kierunkowskaz prawy/lewy) (do kwietnia 2006 r.), jednostka sterująca elektromechanicznego hamulca postojowego (od maja 2006 r.) |
| 30 | 15A Jednostka sterująca detektora przyczepy, jednostka sterująca elektromechanicznego hamulca postojowego (od maja 2006 r.) |
| 31 | 15 / 25A Jednostka sterująca rozpoznawaniem przyczepy (do kwietnia 2006), (od maja 2006) Jednostka sterująca pompą paliwa i jej przekaźnik |
| 32 | 30A Pokładowa jednostka sterująca zasilaniem (ogrzewana tylna szyba) |
| 33 | 20A Jednostka sterująca sterowanym dachem |
| 34 | 15A Wspomagająca pompa paliwa |
| 35 | 25/30A Przekaźnik układu reflektorów, pompy spryskiwacza reflektorów |
| 36 | 20A Przekaźnik działania ogrzewania postojowego (z powodu pojazdów z Climatronic) |
| 37 | 25A Jednostka sterująca ogrzewaniem przednich siedzeń |
| 38 | 15A jednostka sterująca rozpoznawania przyczepy (od maja 2006 r.), Zapalniczka (do kwietnia 2006 r.), Tylna zapalniczka samochodowa – (do kwietnia 2006 r.) |
| 39 | 5/40A Sterownik dmuchawy świeżego powietrza (Climatronic), sterownik klimatyzacji |
| 40 | 5A Włącznik światła |
| 41 | 15A Zapalniczka (od maja 2006), Tylna zapalniczka (od maja 2006), 40A Wentylator nawiewny i jego przekaźnik (do kwietnia 2006), |
| 42 | 15A Pompa i silnik elektryczny do spryskiwaczy szyb przednich i przednich |
| 43 | 20A jednostka sterująca dodatkowa nagrzewnicą |
| 44 | 20A Przekaźnik do obsługi nagrzewnicy generalnej |
| 45 | Gniazdo 25A 12V |
| 46 | przełącznik walkie-talkie 5A, przycisk uruchamiania silnika |
| 47 | Taksometr 15A, punkty dodatkowe wyposażenia, lampka kontrolna oświetlenia wnętrza |
| 48 | 20A Punkt awaryjny (tylko dla pojazdów policyjnych od maja 2005 r.) |
| 49 | Nieużywany |
W zależności od roku produkcji za zapalniczka odpowiada bezpiecznik 38 lub 41 15A.
Przeznaczenie. Typ 2.
Samochód wojenny jest od maja 2008 roku.
| 1 | 10A Rolety na tylną szybę |
| 2 | 5A Przycisk wyłącznika ASR i ESP, przycisk AUTO HOLD, moduł ABS, sterownik elektromechaniczny hamulca postojowego |
| 3 | 5A Włącznik świateł, włącznik świateł, czujnik poziomu i temperatury oleju silnikowego, sterowniki układu kierowniczego |
| 4 | 5A Jednostka sterująca do elektronicznego sterowania tłumieniem, Jednostka sterująca wykrywaniem przyczepy, Jednostka sterująca oświetleniem adaptacyjnym i zasięgiem reflektorów, złącze diagnostyczne |
| 5 | 10A Ścieśniacze i urządzenia sterujące, sterowniki reflektorów, Lewy sterowniki reflektorów |
| 6 | 10A Jednostka sterująca napędem na wszystkie koła |
| 7 | 5A jednostka sterująca zestawem wskaźników, interfejs diagnostyczny magistrali danych |
| 8 | 10A Sterownik prawego reflektora, siłownik regulacji prawego reflektora |
| 9 | 10A Sterownik poduszek powietrznych, sterownik rozpoznawania zajętości, lampka ostrzegawcza odłączonych poduszek powietrznych pasażera z przodu |
| 10 | 10A przełączniki Tiptronic, miernik masy powietrza, jednostka sterująca pompy paliwa, jednostka sterująca pompy paliwa, przekaźnik mocy Motronic, jednostka sterująca silnika |
| 11 | 5A Klucz do awaryjnego rejestratora danych, Lusterko z taksometrem, Tachograf |
| 12 | 10A Sterownik drzwi tylnych, sterownik drzwi pasażera z przodu |
| 13 | 10A Włącznik świateł, złącze diagnostyczne |
| 14 | Syreny Alarmowej 10A |
| 15 | 5A Pokładowa jednostka sterująca zasilaniem, przednia lampka nocna |
| 16 | 10A Elektroniczna stacyjka, Elektroniczna jednostka sterująca blokadą kierowniczą |
| 17 | 5A Przycisk elektromechaniczny hamulca postojowego, moduł ABS |
| 18 | 10A Rezystor grzejnikowy instalacji sterującej skrzyni korbowej (wersja dla kraju o ciepłym klimacie) |
| 19 | 7,5 A Jednostka sterująca adaptacyjnego tempa, Jednostka sterująca wspomagania parkowania, Jednostka sterująca ostrzegania o opuszczeniu pasa ruchu, Jednostka sterująca wspomagania parkowania |
| 20 | 5A Panel sterowania otwieraniem drzwi garażowych |
| 21 | 10A Elektrochromatyczne lusterko wsteczne wewnętrzne, wyłącznik wylotowy, czujnik ciśnienia, czujnik wylotowy powietrza, przekaźnik wylotowy powietrza, rezystor grzejnikowy dysz spryskiwaczy, sterowniki grzejników, przekaźnik monitorujący emitujący |
| 22 | 20A Jednostka sterująca elektromechanicznego hamulca postojowego |
| 23 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 24 | 20A Jednostka sterująca elektromechanicznego hamulca postojowego |
| 25 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 26 | 15A Jednostka sterująca elektroniczny układ kontroli tłumienia |
| 27 | 15/20A Przekaźnik pompy paliwa |
| 28 | 10A Jednostka sterująca elektrycznymi drzwiami, Centralna jednostka sterująca systemem bezpieczeństwa |
| 29 | 25A Jednostka sterująca ogrzewaniem siedzeń |
| 30 | 20A Jednostka sterująca sterowanym dachem |
| 31 | Falownik 30A z gniazdem, 12V – 230V |
| 32 | 30A Pokładowa jednostka sterująca zasilaniem (ogrzewana tylna szyba) |
| 33 | 30A Przekaźnik układu reflektorów, pompy spryskiwacza reflektorów |
| 34 | 25A Jednostka sterująca ogrzewaniem przednich siedzeń |
| 35 | 30A Jednostka sterująca tylnymi drzwiami |
| 36 | 15A przełączniki regulacji podparcia lędźwiowego siedziska, przycisk regulacji kąta ustawienia poduszki siedzenia, przycisk regulacji położenia oparcia |
| 37 | 10A Czujnik pola magnetycznego dla kompasu, Czujnik promieni i świateł, Czujnik pochylenia pojazdu, sterująca kamerą cofania, Jednostka sterująca Climatronic, Odbiornik sygnałów sterujących do jednostki podgrzewacza wody, Przekaźnik monitorujący wstępny |
| 38 | 40A Przekaźnik wentylatora nawiewnego, jednostka sterująca wentylatora nawiewnego, Climatronic |
| 39 | 15A przełączniki wielofunkcyjne (tylko dla pojazdów z 6-biegową przekładnią biegów), Jednostka sterująca automatycznej skrzyni biegów, Włącznik świateł cofania, Zespół mechatroniczny skrzyni biegów DSG |
| 40 | 15A Drugi przekaźnik ładowania, pompa spryskiwacza, silnik wycieraczki elektryczne szyby |
| 41 | Zapalniczka 20A |
| 42 | 15A Gniazdo 12V |
| 43 | 20A Jednostka sterująca nagrzewnicą dodatkową (tylko z drugim akumulatorem) |
| 44 | 30A Sterownik drzwi kierowcy i pasażera |
| 45 | 20А Przekaźnik do pracy w odłączonym systemie ogrzewania (tylko w przypadku dodatkowego ogrzewania) |
| 46 | Nieużywany |
| 47 | Transceiver telefoniczny 10A (tylko z systemem Start-Stop) |
| 48 | 5A jednostka sterująca w zestawie wskaźników (tylko system Start-Stop) |
| 49 | Nieużywany |
W tej wersji za zapalniczka odpowiada bezpiecznik nr 41, 20A. A dla dodatkowych gniazd – 42 na 15A.

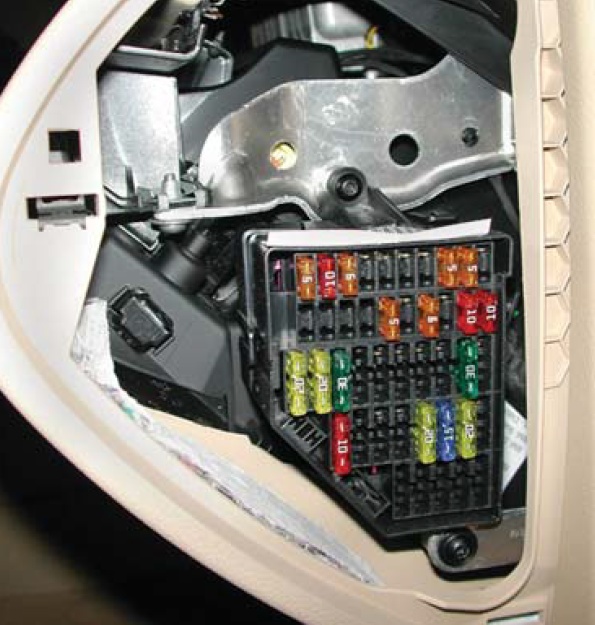

Skrzynka bezpieczników po stronie pasażera
Umieszczony w wyłączniku końcowym, podobnie jak lewy, przykryty jest osłoną.

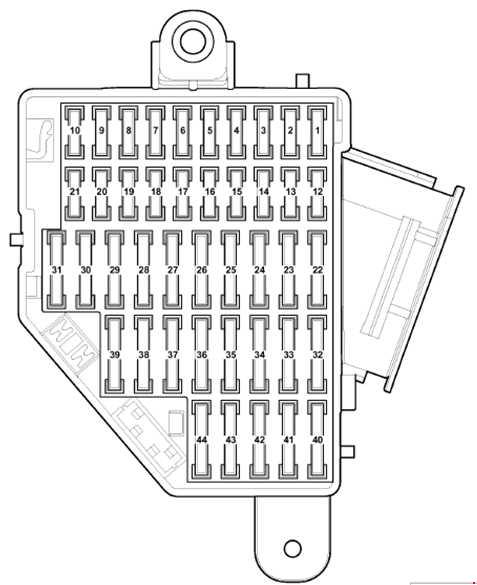

1 wersja
Schemat
Opis
| 1 | 5A Czujnik pola magnetycznego dla kompasu (tylko limit od maja 2005) |
| 2 | 5A Sterownik elektromechaniczny hamulca postojowego, sterownik ABS |
| 3 | 5A Czujnik pola magnetycznego dla kompasu (tylko limit do 2006 r.), jednostka sterująca systemu wspomagania parkowania |
| 4 | 5A jednostka sterująca adaptacyjnego tempa |
| 5 | 10A Sterownik reflektorów prawych (tylko dla reflektorów z lampami wyładowczymi) |
| 6 | przełączniki Tiptronic 5A |
| 7 | 5A jednostka sterująca do adaptacyjnego oświetlenia i regulacji reflektorów (tylko dla reflektorów z lampami wyładowczymi) |
| 8 | 5A Czujnik ciśnienia, czujnik poziomu oleju silnikowego i temperatury |
| 9 | 10A Lampka ostrzegawcza odłączana od poduszki powietrznej pasażera z przodu, sterowniki poduszki powietrzne, sterownik rozpoznawania zajętości zainstalowanych |
| 10 | 5A jednostka sterująca pompą paliwa |
| 11 | Nieużywany |
| 12 | 10A Sterownik drzwi pasażera przednich, sterowniki drzwi prawych (tylko boczne do 2006 r.) |
| 13 | 10A jednostka sterująca systemem wspomagania parkowania (tylko kod podstawowy do kwietnia 2006 r.) |
| 14 | 5A jednostka sterująca kamerą cofania (tylko limit od listopada 2007 r.) |
| 15 | 5A Sterownik Climatronic, sterownik klimatyzacji |
| 16 | przełączniki Tiptronic 5A |
| 17 | 5A Lampka ostrzegawcza elektromechanicznego hamulca postojowego, sterownik ABS |
| 18 | Nieużywany |
| 19 | Nieużywany |
| 20 | Nieużywany |
| 21 | Nieużywany |
| 22 | Falownik 30A z gniazdem, 12V – 230V |
| 23 | 30A Jednostka sterująca tylnymi drzwiami |
| 24 | 30A Jednostka sterująca zamykaniem lewych drzwi (wariant) |
| 25 | 30A Jednostka sterująca zamykaniem prawych drzwi (wariant) |
| 26 | Nieużywany |
| 27 | 25A Jednostka sterująca ogrzewaniem siedzeń |
| 28 | 15A Jednostka sterująca pompą paliwa (tylko pakiet do kwietnia 2006 r.) |
| 29 | 30A Sterownik drzwi kierowcy i pasażera |
| 30 | 20A Elektromechaniczna jednostka sterująca hamulca postojowego (tylko pojazdy do kwietnia 2006 r.), Centralna jednostka sterująca systemem komfortu (tylko pojazdy od maja 2006 r. do października 2006 r.) |
| 31 | 20A Jednostka sterująca elektromechanicznego hamulca postojowego (tylko pojazdy do kwietnia 2006 r.) 15A Jednostka sterująca pompy paliwa |
| 32 | Nieużywany |
| 33 | Gniazdo 20A 12 V (tylko pojazdy do kwietnia 2006 r.) |
| 34 | 15A Jednostka sterująca pompą paliwa |
| 35 | Zapalniczka 20A (tylko pojazdy do kwietnia 2006 r.) |
| 36 | Nieużywany |
| 37 | Nieużywany |
| 38 | Gniazdo 15A 12 V (tylko pojazdy od maja 2006 r.) |
| 39 | 10A Regulator ogrzewania siedzenia, sterownik Climatronic, drugi przekaźnik ładowania akumulatora, podgrzewacz spryskiwacza |
| 40 | 5A Rejestrator danych awaryjnych (tylko pojazdy wyprodukowane jako taksówki do maja 2005 r.) |
| 41 | 15A Taksometr, Lusterko z taksometrem, Lampka podświetlenia kluczyka po włączeniu alarmu, Punkt podłączenia w schowku i bagażniku |
| 42 | 20A Punkt podłączenia w schowku podręcznym (tylko pojazdy wyprodukowane taksówką do maja 2005 r.) |
| 43 | 5A Jednostka zdalnego sterowania alarmem taksówki, miejsce podłączenia w schowku i bagażniku |
| 44 | Pilot alarmowy 10A do taksówka, gniazdo 12V |
Zapalniczka odpowiada bezpiecznik nr 35, 20A.

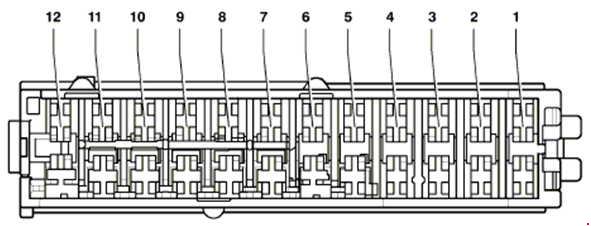

2 wersja
Stosowany w samochodach od maja 2008 roku
Schemat
Opis
| 1 | 30A Jednostka sterująca pokrywą bagażnika 2 (tylko wariant) |
| 2 | 30A Jednostka sterująca pokrywą bagażnika (tylko wariant) |
| 3 | Nieużywany |
| 4 | Nieużywany |
| 5 | Zarezerwowane dla pojazdów specjalnych |
| 6 | Zarezerwowane dla pojazdów specjalnych |
| 7 | Zarezerwowane dla pojazdów specjalnych |
| 8 | Zarezerwowane dla pojazdów specjalnych |
| 9 | Zarezerwowane dla pojazdów specjalnych |
| 10 | Nieużywany |
| 11 | Nieużywany |
| 12 | Nieużywany |

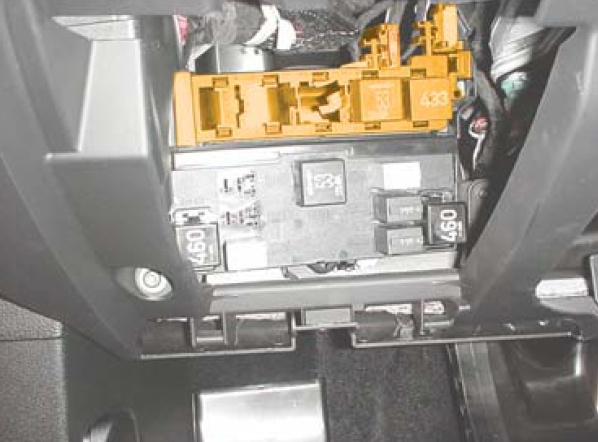

Skrzynki przekaźników
rozwinęło się jedno pod deską rozdzielczą po stronie głównej. Znajduje się tam również pokładowa jednostka sterująca zasilaniem.

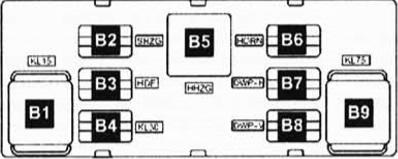

Schemat
Przeznaczenie
| V1 | Przekaźnik do zacisku zasilania 15, (460) |
| V2 | wolne |
| VZ | wolne |
| B4 | Przekaźnik do zacisku zasilania 30, (449) |
| B5 | Przekaźnik podgrzewanej lodówki, (53) |
| B6 | Przekaźnik z sygnałem dźwiękowym, (449) |
| B7 | Przekaźnik podwójnej pompy spryskiwacza nr 1, (404) |
| B8 | Przekaźnik podwójnej pompy spryskiwacza nr 1, (404) |
| B9 | Przekaźnik zacisku X, (460) |

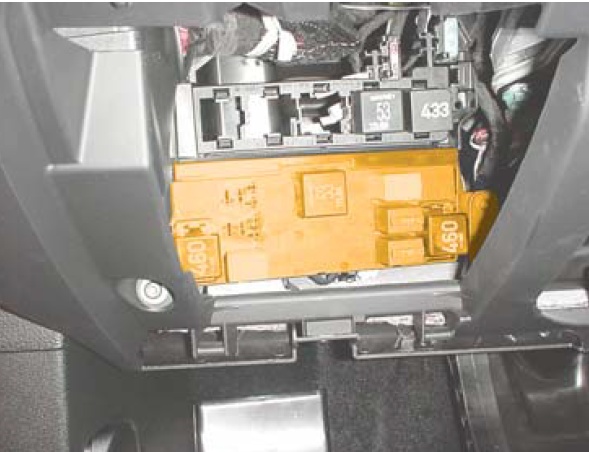

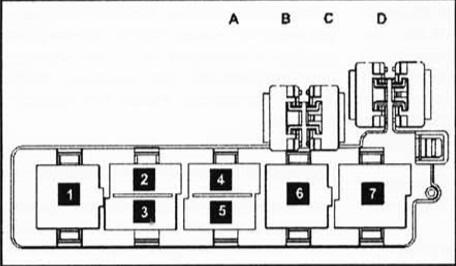

Do pokładowej jednostki podłączonej do zasilania jest dodatkowy uchwyt przekaźnika. W pojazdach z ogrzewaniem siedzeń skrzynki jest wyposażony w bimetaliczne bezpieczniki elementów elektrycznych.
Schemat
Oznaczenie
- Przekaźnik nagrzewnicy odprowadzaj, (53)
- wolne
- Przekaźnik dmuchawy świeżego powietrza, (404)
- wolne
- Przekaźnik pompy paliwa nr 2, (404)
- Przekaźnik spryskiwacza reflektorów, (53)
- Przekaźnik do zacisku zasilania 50, (433)
- Odp.: Rezerwa
- B – Rezerwa
- C – Bezpieczeństwo termiczny nr 1 (30 A) do regulacji ustawienia fotela samochodowego
- D – Zabezpiecznik termiczny nr 2 (30 A) do regulacji ustawienia fotela samochodowego

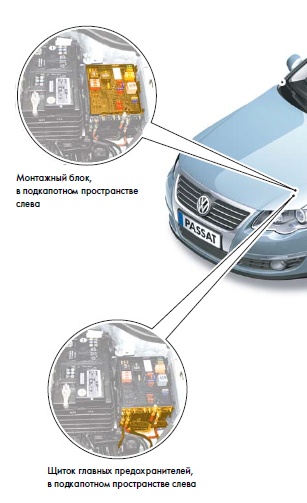

Komora silnika
Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika i jest dostępna na 2 sekcjach: skrzynkę montażową i sekcję główną bezpieczników dużej mocy.
Skrzynka montażowa
Typ 1
Schemat
Przeznaczenie
| 1 | 5/15A Jednostka sterująca automatyczniej skrzyni biegów, jednostka mechatroniczna DSG |
| 2 | Jednostka sterująca ABS 30A |
| 3 | 20A Centralna jednostka sterująca systemem bezpieczeństwa (do 2006 r.), Jednostka sterująca rozpoznawania przyczepy (od maja 2006 r.) |
| 4 | 5A Pokładowa jednostka sterująca zasilaniem |
| 5 | 20A Sygnał dźwiękowy |
| 6 | 20A Cewki zapłonowe ze stopniami podstawowymi |
| 7 | 15A regulator ciśnienia paliwa, 5A czujnik hamowania |
| 8 | 10A Jednostka sterująca wentylatora chłodnicy, zawór spustowy, zawór pompy wyrzutowej, zawór klapowy kolektora dolotowego |
| 9 | 5A Przekaźnik pompy cyrkulacyjnej |
| 10 | 10A Przekaźnik mocy 2 Motronic, element grzejny sondy lambda |
| 11 | 25/30A Jednostka sterująca silnikiem |
| 12 | Nieużywany |
| 13 | Nieużywany |
| 14 | Nieużywany |
| 15 | 10A Pompa obiegowa |
| 16 | 5A jednostka sterująca sterująca |
| 17 | 5A jednostka sterująca zestawem urządzeń |
| 18 | Wzmacniacz 30A, jednostka sterująca do pojazdów specjalnych |
| 19 | 15 / 20A Jednostka główna, Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej |
| 20 | 20A Telefon komórkowy, telewizor, cyfrowa telewizja satelitarna |
| 21 | Tuner telewizyjny 10A, cyfrowy tuner radia satelitarnego |
| 22 | 7,5A Jednostka sterująca systemem graficznym |
| 23 | 10A Sterownik wentylatora chłodnicy, 5A Czujnik pola magnetycznego dla kompasu |
| 24 | 5/10A Interfejs diagnostyczny magistrali danych |
| 25 | Nieużywany |
| 26 | Jednostka sterująca silnikiem 10A, przekaźnik mocy Motronic |
| 27 | Nieużywany |
| 28 | Nieużywany |
| 29 | Nieużywany |
| 30 | 20A jednostka sterująca dodatkowa nagrzewnicą |
| 31 | Sterownik silnika wycieraczek 30A |
| 32 | 10A Zawór ciśnieniowy doładowania |
| 33 | 15A Regulator ciśnienia paliwa, element grzewczy sondy lambda |
| 34 | Nieużywany |
| 35 | 20A Przekaźnik do obsługi nagrzewnicy generalnej |
| 36 | Nieużywany |
| 37 | Nieużywany |
| 38 | Nieużywany |
| 39 | Nieużywany |
| 40 | Nieużywany |
| 41 | Nieużywany |
| 42 | Nieużywany |
| 43 | Nieużywany |
| 44 | 10A Pompa diagnostyczna układu paliwowego |
| 45 | Sonda lambda 10A |
| 46 | 10A Element grzejny sondy lambda 1 za katalizatorem |
| 47 | 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła pozycyjne |
| 48 | 40A Pokładowa jednostka sterująca zasilaniem, światła mijania, światła pozycyjne |
| 49 | Pokładowa jednostka sterująca zasilaniem -J519- (zasilanie zacisku 15) |
| 50 | 60A Drugi przekaźnik ładowania akumulatora |
| 51 | Nieużywany |
| 52 | 60A Podgrzewany element szyby przedniej |
| 53 | 50A Pokładowa jednostka sterująca zasilaniem, lewa skrzynka bezpieczników |
| 54 | 50А Э / silnik dodatkowego zasilania powietrzem, przekaźnik świecy żarowej |
Przekaźnik
A1 – Zaciski przekaźnika zasilania 30., A2 – A4 – rezerwa
Typ 2
Schemat
Opis
| 1 | 7,5A Jednostka sterująca systemem multimedialnym |
| 2 | Jednostka sterująca ABS 30A |
| 3 | Klakson 20A, pokładowa jednostka sterująca zasilaniem |
| 4 | 20A Centralna jednostka sterująca systemu komfortu (do kwietnia 2006), 25A Jednostka sterująca systemem rozpoznawania przyczepy (od maja 2006) |
| 5 | 5A Jednostka sterująca do monitorowania akumulatora, Pokładowa jednostka sterująca zasilaniem |
| 6 | 5A Jednostka sterująca automatycznej skrzyni biegów, 15A Jednostka mechatroniczna skrzyni biegów DSG |
| 7 | 15A Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej i telewizyjnej, Jednostka główna, Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej, 30A Stabilizator napięcia |
| 8 | Zespół mechatroniczny skrzyni biegów DSG 30A |
| 9 | 5A Jednostka sterująca kolumny kierownicy |
| 10 | 20A Przekaźnik pompy paliwa (tylko olej napędowy), Sterownik świec żarowych, Cewki zapłonowe ze stopniem wyjściowym (cylindry 1 – 4) |
| 11 | 5A Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop) |
| 12 | 5A Jednostka sterująca do elektroniki sterującej telefonu komórkowego, anteny, tunera telewizyjnego, cyfrowego satelity. |
| 13 | 10A Przekaźnik mocy Motronic, Przekaźnik mocy kl. 30, Jednostka sterująca silnika |
| 14 | 25 / 30A Jednostka sterująca silnika |
| 15 | 5/10A Interfejs diagnostyczny magistrali danych |
| 16 | 5A Przekaźnik pompy powietrza wtórnego, 10A Zawór recyrkulacji spalin, Zawór elektromagnetyczny ograniczania ciśnienia doładowania, Podgrzewacz sondy lambda |
| 17 | 10A Zawór odcinający zbiornik paliwa, 40A Przekaźnik małej mocy grzewczej (od listopada 2006) |
| 18 | 5A Przekaźnik ogrzewania, 10A Pompa obiegowa płynu chłodzącego po wyłączeniu silnika, 30A Jednostka sterująca systemem ogrzewania czynnika redukującego |
| 19 | Wzmacniacz 30A |
| 20 | 5A Przekaźnik dodatkowej pompy paliwa, sterownik wentylatora chłodnicy, sterownik świec żarowych, 10A czujnik położenia pedału sprzęgła, zawór zmiennych faz rozrządu 1, 15A regulator ciśnienia paliwa |
| 21 | 20A Jednostka sterująca dodatkową nagrzewnicą |
| 22 | Sterownik silnika wycieraczek 30A |
| 23 | 5A Czujnik pola magnetycznego dla kompasu, sterownik świec żarowych, 10A Elektronicznie sterowany termostat chłodzenia silnika, sterownik wentylatora chłodnicy, silnik klapy powietrza/wlotu, element grzejny sonda lambda, rozrząd i kolektor |
| 24 | 10/15A Sterownik czujnika emisji tlenku azotu, podgrzewacz sondy lambda |
| 25 | 40A Pokładowa jednostka sterująca zasilaniem, Światło mijania, Światło drogowe, Wymiary |
| 26 | 40A Pokładowa jednostka sterująca zasilaniem, Światło mijania, Światło drogowe, Wymiary |
| 27 | 60A Podgrzewany element szyby przedniej |
| 28 | 40 / 50A Silniki pompy powietrza, sterowniki świec żarowych |
| 29 | 50A Pokładowa jednostka sterująca zasilaniem, przekaźnik rozładowujący styki X |
| 30 | 50A Pokładowa jednostka sterująca zasilaniem |
Główna bezpieczników
Składa się z bezpieczników dużej mocy w postaci wkładek topikowych.
Typ 1
Schemat
Przeznaczenie
| 1 | 150 / 180A – Generator |
| 2 | Silnik elektryczny 80A do uruchamiania wspomagania napędu |
| 3 | 50/80A Jednostka sterująca wentylatorem chłodniczym |
| 4 | 80/100A Bezpiecznik termiczny 1 regulacja, Skrzynka bezpieczników lewa/prawa |
| 5 | 80A prawa bezpieczników (do kwietnia 2008 r.), bezpiecznik termiczny regulacji zadziałania 1 |
| 6 | Skrzynka bezpiecznikowa 80/100A lewa/prawa |
| 7 | Jednostka sterująca ABS 40A |
Typ 2
Schemat
Oznaczenie
| 1 | 150A – Generator |
| 2 | Silnik elektryczny 80A do uruchamiania wspomagania napędu |
| 3 | 50/80A Jednostka sterująca wentylatorem chłodniczym |
| 4 | Bezpiecznik termiczny 60 A. 1 kontrola, lewa/prawa bezpieczników |
| 5 | 60/80A Bezpiecznik termiczny 1 regulacja, Skrzynka bezpieczników lewa/prawa |
| 6 | Skrzynka bezpiecznikowa 80/100A lewa/prawa |
| 7 | 60А Drugi przewód do ładowania, 100А – element grzewczy nagrzewnicy powietrza, Przekaźnik dużej mocy odprowadzaj |
| 8 | Jednostka sterująca ABS 40A |
W pojazdach z silnikami wysokoprężnymi sterownikami świec żarowych są wyłączniki pod skrzynką bezpieczników i przekaźników.
Bagażnik
Niektóre modele z akumulatorem zamontowanym w bagażniku mają dodatkowe elementy, które pełnią funkcję bezpieczników i przekaźników.
Opis
| 1 | 30A Skrzynka bezpieczników lewa/prawa |
| 2 | Bezpieczniki 80A w wyłączniku przełączającym |
| 3 | 125A Zasilanie zespołu przełączającego |
| 4 | 5A Pokładowa jednostka sterująca zasilaniem |
W lewej części przewodów zapinanych na kable można umieścić kilka elementów przekaźników: 70A – Limuzyna, 60A – Wariant
Na naszych kanałach YouTube zamieściliśmy film. Oglądaj i subskrybuj.
Mamy wyniki, które stanowią rozwiązanie problemu, ale nadal masz pytania, zadaj je w komentarzach.
