Lokalizacja jednostek sterujących
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Sterownik klimatyzacji – w panelu sterowania nagrzewnicy |
| 3 | Sterownik klimatyzacji (tył) – w panelu sterowania nagrzewnicy |
| 4 | Jednostka antenowa – jeśli jest dostępna |
| 5 | Czujnik uderzenia bocznego, strona kierowcy |
| 6 | Czujnik uderzenia bocznego, tylny lewy |
| 7 | Czujnik uderzenia bocznego, strona pasażera |
| 8 | Czujnik uderzenia bocznego, tylny prawy |
| 9 | Jednostka sterująca zabezpieczeniem przed kradzieżą |
| 10 | Sygnał dźwiękowy antywłamaniowy – rezonator układu dolotowego |
| 11 | Wzmacniacz wyjściowy audio – pod prawym przednim siedzeniem – jeśli jest na wyposażeniu |
| 12 | Dodatkowy akumulator 1 – pod lewym przednim siedzeniem – jeśli jest na wyposażeniu |
| 13 | Dodatkowy akumulator 2 (RV) – w szafce kuchennej |
| 14 | Dodatkowa jednostka sterująca nagrzewnicą (Air Top 3500) – pod spodem nadwozia, po prawej stronie – jeśli występuje |
| 15 | Zespół sterujący nagrzewnicą dodatkową (Thermo Tor) – pod spodem korpusu, po lewej stronie – jeśli występuje |
| 16 | Bateria akumulatorowa |
| 17 | Jednostka sterująca sprzętem kempingowym (RV) |
| 18 | Złącze diagnostyczne (DLC) |
| 19 | Jednostka diagnostyczna – deska rozdzielcza |
| 20 | Sterownik drzwi kierowcy |
| 21 | Sterownik elektryczny tylnych lewych drzwi (z elektrycznie sterowanymi drzwiami przesuwnymi) – lewy słupek |
| 22 | Elektryczny sterownik drzwi pasażera |
| 23 | Jednostka sterująca okablowaniem tylnych prawych drzwi (drzwi przesuwne z napędem elektrycznym) – prawy słupek |
| 24 | Jednostka kontroli stabilności ESP (zawiera czujnik przyspieszenia, czujnik ruchu bocznego) |
| 25 | Jednostka sterująca podnośnikiem dachowym (RV) |
| 26 | ECM – w pobliżu skrzynki bezpieczników/przekaźników silnika 1 |
| 27 | Moduł sterujący silnika wentylatora chłodzącego 1 – zawieszenie (przednie, lewe) |
| 28 | Zespół sterujący silnika wentylatora chłodzącego 2 – w silniku wentylatora chłodzącego 2 – jeśli jest zainstalowany |
| 29 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 30 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |
| 31 | Skrzynka bezpieczników/przekaźników, komora silnika Z |
| 32 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 1 – środek tablicy przyrządów |
| 33 | Skrzynka bezpieczników/przekaźników 2, deska rozdzielcza – skrzynka bezpieczników/przekaźników pod deską rozdzielczą 1 |
| 34 | Skrzynka bezpieczników / przekaźników, zestaw wskaźników 3 – za skrzynką bezpieczników / przekaźników, zestaw wskaźników 1/2 |
| 35 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 4 – za skrzynką bezpieczników/przekaźników, tablica przyrządów 1/2 |
| 36 | Skrzynka bezpieczników/przekaźników, lewe siedzenie – pod siedzeniem |
| 37 | Dodatkowy bezpiecznik 1 (włącznik blokady mechanizmu różnicowego tył 10A) – lewy przedni słupek |
| 38 | Dodatkowy bezpiecznik 2 (dodatkowa nagrzewnica 30A) – pod lewym siedzeniem |
| 39 | Dodatkowy bezpiecznik 3 (sterownik elektroniki drzwi, lewy tył 40A) – pod lewym siedzeniem (niektóre modele) |
| 40 | Rezystor 1 silnika dmuchawy nagrzewnicy – w pobliżu silnika dmuchawy tylnej nagrzewnicy |
| 41 | Rezystor 2 silnika dmuchawy nagrzewnicy – w pobliżu silnika dmuchawy tylnej nagrzewnicy – jeśli jest na wyposażeniu |
| 42 | Sygnał dźwiękowy 1 |
| 43 | Sygnał dźwiękowy 2 – jeśli jest dostępny |
| 44 | Jednostka sterująca immobilizera – zestaw wskaźników |
| 45 | Antena pierścieniowa immobilizera – w pobliżu stacyjki |
| 46 | Jednostka sterująca zestawu wskaźników – tablica przyrządów |
| 47 | Centralka telefoniczna – za schowkiem |
| 48 | Wielofunkcyjna jednostka sterująca 1 – funkcje: Automatyczna skrzynia biegów (automatyczna skrzynia biegów), układ ładowania (z dodatkowym akumulatorem), tempomat, rozpoznawanie kontaktu włącznika drzwi/maski, elektryczna kontrola obciążenia, elektrycznie sterowane szyby, pompa paliwa, spryskiwacze reflektorów, podgrzewanie lusterek wstecznych widoki drzwi , odmgławiacz szyby tylnej, światła awaryjne, odszraniacz szyby przedniej, klakson, kierunkowskazy, oświetlenie zestawu wskaźników, lampy wewnętrzne, automatyczne wycieraczki, światła cofania, rozrusznik, szyberdach, włącznik świateł, spryskiwacz szyby przedniej, wycieraczka szyby przedniej |
| 49 | Wielofunkcyjna jednostka sterująca 2 – funkcje: zabezpieczenie przed kradzieżą, centralny zamek, elektrycznie sterowane lusterka, elektrycznie sterowane drzwi przesuwne, elektrycznie sterowane szyby, szyberdach |
| 50 | Jednostka sterująca nawigacją – na wyświetlaczu nawigacji |
| 51 | Czujnik temperatury otoczenia |
| 52 | Jednostka sterująca systemem parkowania |
| 53 | Jednostka sterująca ogrzewaniem siedzenia kierowcy |
| 54 | Sterownik podgrzewanego siedzenia pasażera |
| 55 | Czujnik położenia kierownicy – jeśli jest na wyposażeniu |
| 56 | Elektryczny sterownik szyberdachu |
| 57 | Elektroniczna jednostka sterująca SRS |
| 58 | Jednostka sterująca otwieraniem/zamykaniem tylnych drzwi – lewy słupek „D” – jeśli jest na wyposażeniu |
| 59 | Jednostka sterująca informacjami o ruchu drogowym – pod deską rozdzielczą |
| 60 | Jednostka sterująca informacjami drogowymi (pozycja alternatywna) – pod deską rozdzielczą |
| 61 | Jednostka sterująca skrzynki rozdzielczej (z napędem na 4 koła) – tylna przekładnia główna |
| 62 | Elektroniczna jednostka sterująca skrzynią biegów (automatyczna skrzynia biegów) – w pobliżu sterownika silnika |
| 63 | Syntezator głosu – pod prawym przednim siedzeniem – jeśli jest na wyposażeniu |
| 64 | Czujnik prędkości pojazdu – skrzynia biegów (niektóre modele) |
Komora silnika

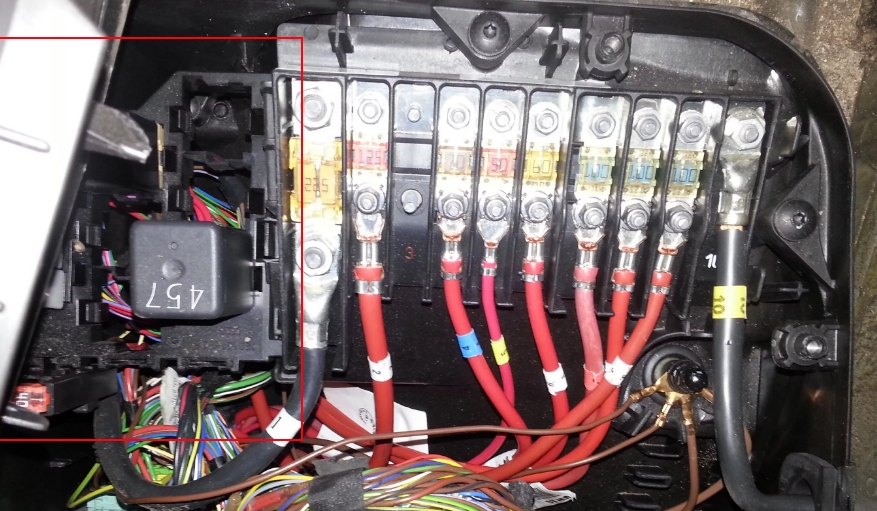

Skrzynka montażowa bezpieczników
Zdjęcie
Schemat
Opis
| 1 | (5A) Silnik(i) wentylatorów chłodzących |
| 2 | (5A) Przekaźnik pompy płynu chłodzącego |
| 3 | (15A) Klimatyzacja (5A) Rezystor wentylacji skrzyni korbowej |
| 4 | (30A) Układ przeciwblokujący (ABS) lub stabilizator napięcia, stereo, radio |
| 5 | (15A) Automatyczna skrzynia biegów |
| 6 | (30A) Układ przeciwblokujący (ABS) |
| 7 | (5A) Jednostka sterująca silnika wentylatora chłodzącego 1 (7,5A) Pompa spryskiwacza |
| 8 | (15A) Sterowanie silnikiem |
| 9 | (5A) Sterowanie silnikiem, przekaźnik głównego obwodu zapłonu |
| 10 | (5A) Sterowanie silnikiem (15A) Zawór doładowania lub wydechowy |
| 11 | (5A) Jednostka sterująca wspomagania układu kierowniczego (30A) Przełącznik reflektorów i przekaźniki reflektorów |
| 12 | (5A) Sterowanie silnikiem (10A) Regulator ciśnienia paliwa |
| 13 | (10A) Sterowanie silnikiem (10A) Xenon w lewym reflektorze |
| 14 | (5A) Sterowanie silnikiem lub przekaźnik pompy paliwa |
| 15 | (10A) Włącznik świateł cofania |
| 16 | (5A) Sterowanie silnikiem lub włącznik świateł stop, przepływomierz powietrza |
| 17 | (5A) Układ przeciwblokujący (ABS) |
| 18 | (5A) Wspomaganie kierownicy |
| 19 | (5A) Włącznik świateł stop (czujnik położenia pedału hamulca), czujnik położenia pedału sprzęgła |
| 20 | (5A) Zarządzanie silnikiem |
| 21 | (5A) Zawór recyrkulacji spalin |
| 22 | (10A) Sterowanie silnikiem (wtryskiwacze) |
| 23 | (25A) Automatyczna skrzynia biegów (10A) Reflektor ksenonowy prawy |
| 24 | (5A) Automatyczna skrzynia biegów |
| 25 | (25A) Sterowanie silnikiem, zapłon |
| 26 | (25A) Sterowanie silnikiem (5A) Reflektor lewy |
| 27 | (5A) Przekaźnik pompy płynu chłodzącego |
| 28 | (15A) Sygnał wysokiego tonu |
| 29 | (10A) Czujnik prędkości pojazdu (5A) Prawy reflektor |
| 30 | (15/20A) Przekaźnik pompy pomocniczej klimatyzacji/nagrzewnicy, pompa paliwa, przekaźnik pompy paliwa |
| 31 | (15A) Sterowanie silnikiem (sonda lambda) |
| 32 | (30A) Sterowanie silnikiem (zapłon) (5A) Przekaźnik pompy paliwa |
| 33 | (5A) Sterowanie silnikiem przekaźnika pompy płynu chłodzącego, przekaźnik świec żarowych |
| 34 | (10A) Jednostka sterująca silnika wentylatora chłodzącego (5A) Jednostka sterująca siecią Bot |
| 35 | (10A) Sterowanie silnikiem (15A) Regulator poziomu paliwa |
| 36 | (25A / 30A) Przekaźnik rozrusznika (5A) Interfejs magistrali danych |
Skrzynka bezpieczników dużej mocy
Znajduje się obok zespołu i jest podłączony do akumulatora.
Przeznaczenie
| 1 | (175/225A) Generator |
| 2 | (125 A) Rozdział zasilania akumulatora, pomocniczy przekaźnik zapłonu, sterownik drzwi kierowcy, sterownik drzwi pasażera, odszraniacz tylnej szyby, przekaźnik zacisku X, oddzielne bezpieczniki |
| 3 | (50A / 100A) Układ ładowania (z dodatkowym akumulatorem), sterownik elektryczny drzwi tylnych lewych (niektóre modele), sterownik elektryczny drzwi tylnych prawych (niektóre modele), przekaźnik – rozdzielacz w układzie ładowania (z dodatkowym akumulatorem) |
| 4 | (125A) Rozdział mocy akumulatora (70A) Połączenie dodatnie w wiązce przewodów komory silnika |
| 5 | (50A) Dystrybucja zasilania akumulatorowego (niektóre modele), oddzielne bezpieczniki |
| 6 | (60A) Przekaźnik świecy żarowej (50A) Silnik pompy powietrza wylotowego |
| 7 | (70/80 / 100A) Silnik wentylatora chłodzącego |
| 8 | (40/50 / 100A) Silnik wentylatora chłodzącego, oddzielne bezpieczniki |
| 9 | (100A) Dystrybucja mocy akumulatora, wyłącznik zapłonu |
| 10 | – |
Skrzynka przekaźników
Znajduje się również obok skrzynki bezpieczników.
Typ 1
Oznaczenie
| 1 | Elektroniczna jednostka sterująca klimatyzacją (ręczna regulacja temperatury) |
| 2 | Przekaźnik pompy paliwa 2 |
| 3 | Przekaźnik pompy powietrza wylotowego |
| 4 | Przekaźnik głównych obwodów zapłonowych |
| 5 | Przekaźnik pompy paliwa 1 |
| 6 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji (automatyczna kontrola temperatury) |
| 7 | Przekaźnik układu sterowania automatyczną skrzynią biegów |
| 8 | Jednostka sterująca wspomaganiem układu kierowniczego |
| 9 | Przekaźnik pompy płynu chłodzącego |
Typ 2
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca klimatyzacją (ręczna regulacja temperatury) |
| 2 | Przekaźnik pompy paliwa 2 |
| 3 | Przekaźnik pompy powietrza wylotowego |
| 4 | Przekaźnik głównych obwodów zapłonowych |
| 5 | Przekaźnik pompy paliwa 1 |
| 6 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji (automatyczna kontrola temperatury) |
| 7 | – |
| 8 | Przekaźnik pompy płynu chłodzącego |
| 9 | Przekaźnik rozrusznika – jeśli jest na wyposażeniu |
Przedział pasażerski
Główna skrzynka bezpieczników

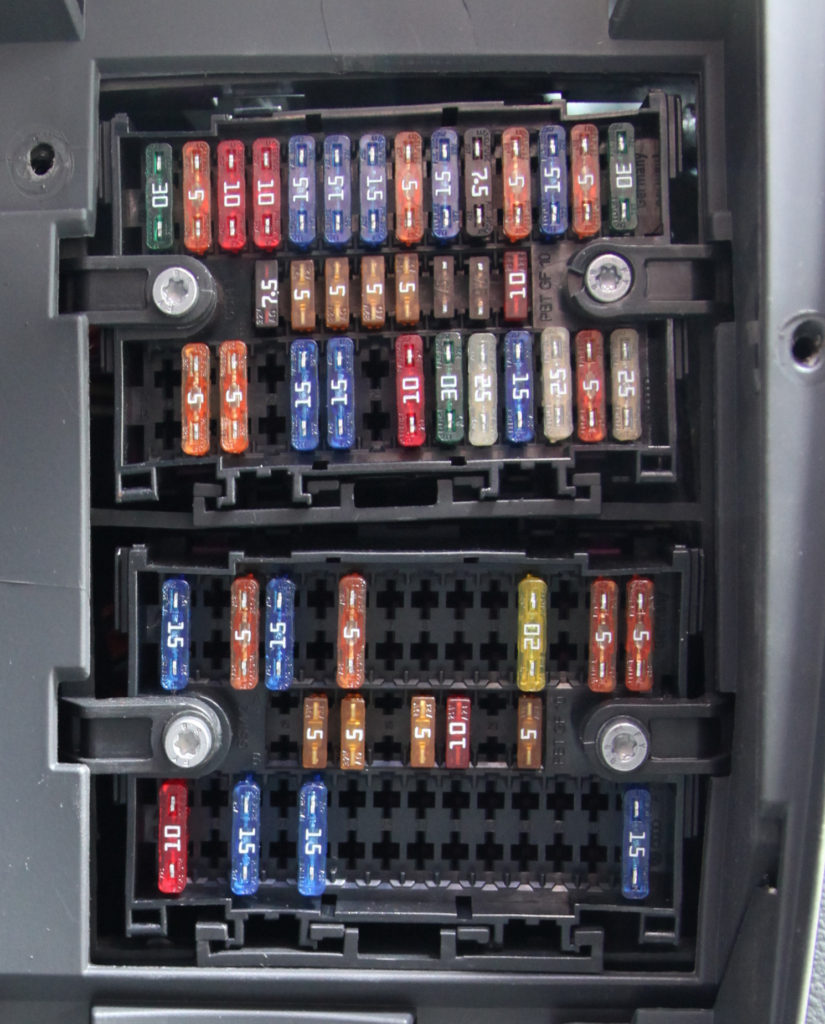

Zdjęcie poglądowe
Schemat
Opis
| 1 | (25 A / 30 A) Nagrzewnica, klimatyzator, zacisk 15 przekaźnika mocy |
| 2 | (5A) Czujnik położenia kierownicy |
| 3 | (10A) Wielofunkcyjny moduł sterujący 1 (zasilanie pokładowe) |
| 4 | (10A) Sterowanie zasięgiem reflektorów (5A) Asystent zmiany pasa ruchu |
| 5 | (15A) Żarówka lewego reflektora |
| 6 | (15A) Żarówka lewego reflektora |
| 7 | (15A) Wielofunkcyjny moduł sterujący 1 (lampa wewnętrzna lub instalacja elektryczna pojazdu) |
| 8 | (5A) Złącze diagnostyczne (DLC) (15 / 20A) sterownik dachu przesuwnego i drzwi, klapa tylna |
| 9 | (15A) Włącznik świateł hamowania (czujnik położenia pedału hamulca) (30A) Pokładowa jednostka sterująca zasilaniem |
| 10 | (10A) Wycieraczka przedniej szyby, wycieraczka tylnej szyby |
| 11 | (5A) Oświetlenie tablicy rejestracyjnej |
| 12 | (15A) Zapalniczka (5/30A) Włącznik światła |
| 13 | (5/10A) Elektroniczna jednostka sterująca SRS |
| 14 | (30A) Nagrzewnica dodatkowa, klimatyzacja (25A) Włącznik reflektorów |
| 15 | (7.5) Klimatyzacja (przełącznik wentylatora i przekaźnik) |
| 16 | (5A) Wielofunkcyjny moduł sterujący |
| 17 | (5A) Tylne światła przeciwmgielne, zestaw wskaźników |
| 18 | (5A) Moduł sterujący zestawu wskaźników |
| 19 | (5A) System audio, jednostka sterująca zestawu wskaźników, wielofunkcyjna jednostka sterująca 1, system nawigacji, wyposażenie pojazdu specjalnego |
| 20 | (5A) Światło stopu przednie lewe, światło stopu lewe, światło tylne lewe lub blokada mechanizmu różnicowego |
| 21 | (5A) Światło przednie prawe, prawe światło stopu, światło tylne prawe lub przekaźnik rozrusznika, moduł sterujący silnika |
| 22 | (7,5 / 10A) Wskaźnik wyłączenia poduszki powietrznej pasażera, złącze diagnostyczne (DLC), jednostka sterująca zestawu wskaźników |
| 23 | (5 / 30A) Przekaźnik rozrusznika (niektóre modele z manualną skrzynią biegów) |
| 24 | (5A) Czujnik położenia kierownicy |
| 25 | (7,5A) Klimatyzator (wentylatory) |
| 26 | (30A) Włącznik reflektorów |
| 27 | (15A) Żarówka prawego reflektora |
| 28 | (15A) Wskaźnik świateł drogowych, prawy reflektor |
| 29 | (10A) Przekaźnik sygnału tylnej klapy |
| 30 | (10A) Podgrzewane dysze spryskiwaczy szyby przedniej, silnik wycieraczki tylnej szyby |
| 31 | (30A) Wielofunkcyjny moduł sterujący 1 (klakson) |
| 32 | (25 / 30A) Wielofunkcyjny moduł sterujący 1 (silnik wycieraczek) |
| 33 | (15A) System audio, system nawigacji, moduł sterujący informacjami o ruchu drogowym |
| 34 | (25A) Układ sterowania automatyczną skrzynią biegów, skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 35 | (5A) Oświetlenie zestawu wskaźników |
| 36 | (25A) Wielofunkcyjny moduł sterujący 1 (kierunkowskazy) |
Według schematu za zapalniczkę odpowiada bezpiecznik nr 12.
Schemat dolnej części
Przeznaczenie
| 1 | (25A) Złącze elektryczne przyczepy (15A) Złącze 10-pinowe |
| 2 | (5A) System antykradzieżowy |
| 3 | (5A) Wentylator pomocniczy klimatyzatora nagrzewnicy, lewy i prawy (10 / 15A) Wyposażenie opcjonalne |
| 4 | (10A) Moduł sterujący skrzynki rozdzielczej (mechanizm różnicowy) |
| 5 | (10A) Złącze akcesoriów lub złącze 6-pinowe |
| 6 | (5A) Czujnik stanu oleju silnikowego (poziom, temperatura) |
| 7 | (10A) Wentylator dachowy (30A) Alarm antykradzieżowy |
| 8 | (5A) System parkowania |
| 9 | (5A) Moduł sterujący kolumny kierownicy (tempomat) |
| 10 | (30A) System audio (10A) Sterowanie zasięgiem reflektorów, poziom oświetlenia wskaźników |
| 11 | (20A) Klakson alarmu przeciwkradzieżowego, wielofunkcyjny moduł sterujący 2, elektryczne drzwi przesuwne, moduł sterujący otwieraniem tylnej klapy (15A) Walkie-talkie, system antykradzieżowy |
| 12 | (5A) Reflektor lewy (10A) Przekaźnik wyłączania świateł hamowania (30A) Sterowanie zasilaniem pokładowym |
| 13 | (5A) Główny wyłącznik tempomatu, sterowanie wielofunkcyjną kierownicą |
| 14 | (5A) Telefon, prawy reflektor (30A) Wbudowane zarządzanie zasilaniem |
| 15 | (5A) Automatyczna skrzynia biegów lub sterowanie telefonem i głosem |
| 16 | (5A) System audio nawigacja, telefon (7,5A) Tuner TV |
| 17 | (7,5A) Wielofunkcyjny moduł sterujący (lampka wewnętrzna, ściemniane lusterko) |
| 18 | (5A) Klimatyzator (niektóre modele) |
| 19 | (5A) Automatycznie przyciemniające się wewnętrzne lusterko wsteczne |
| 20 | (10A) Wielofunkcyjny moduł sterujący 1 (ogrzewanie lusterek zewnętrznych) |
| 21 | (5A) System antykradzieżowy lub czujnik deszczu |
| 22 | (5A) Czujnik klimatyzacji lub ciśnienia |
| 23 | (5A) Dodatkowa grzałka i akcesoria |
| 24 | (7,5A) Lampy wewnętrzne |
| 25 | (15A/25A) Podgrzewane siedzenia |
| 26 | (10A) Tachograf (jeśli jest na wyposażeniu) |
| 27 | (15A) Światła przeciwmgielne lub przekaźnik zasilania |
| 28 | (5A) Przełącznik regulacji lusterka wstecznego, podgrzewacze lusterek bocznych |
| 29 | (25A) Nagrzewnica pomocnicza |
| 30 | (5A) Nagrzewnica pomocnicza |
| 31 | (25A) Klapa (5A) Ładowarka pokładowa |
| 32 | (20A) Spryskiwacze reflektorów i ich przekaźnik |
| 33 | (5A) Tachograf (jeśli jest na wyposażeniu) |
| 34 | (15A) Złącze zasilania pomocniczego 3 (tył) (5A) Wielofunkcyjny moduł sterujący w kierownicy |
| 35 | (10A) Wielofunkcyjna jednostka sterująca 1 (światła cofania, z automatyczną skrzynią biegów) (20A) Pokładowa jednostka sterująca zasilaniem |
| 36 | (5A) Jednostka sterująca sprzętem kempingowym, specjalne wyposażenie pojazdu |
Skrzynka przekaźników za głównymi skrzynkami bezpieczników
Typ 1
Oznaczenie
| 1 | – |
| 2 | Przekaźnik 1 nagrzewnica pomocnicza |
| 3 | Przekaźnik silnika dmuchawy klimatyzacji, tył |
| 4 | Przekaźnik pomocniczych obwodów zapłonowych |
| 5 | – 06/03: Przekaźnik obrotowej lampy ostrzegawczej (pojazd specjalnego przeznaczenia) |
| 6 | Przekaźnik odcinający światło hamowania |
| 7 | Przekaźnik pompy spryskiwacza reflektorów |
| 8 | Przekaźnik pompy pomocniczej klimatyzacji/nagrzewnicy |
| F1 | – |
| F2 | (30A) Moduł kontroli drzwi (kierowca), moduł kontroli drzwi (pasażer) |
| F3 | (40A) Ogrzewana tylna szyba |
Opcja 2
Opis
| 1 | Przekaźnik silnika dmuchawy klimatyzacji, tylny (niektóre modele) |
| 2 | Jednostka sterująca elektroniką kolumny kierownicy |
| 3 | Jednostka sterująca elektroniką kolumny kierownicy |
| 4 | Przekaźnik wentylatora dachowego 1 |
| 5 | Jednostka sterująca blokadą mechanizmu różnicowego |
| 6 | 06/03: Przekaźnik sygnału tylnej klapy |
| F1 | (15A) Syrena (pojazd specjalnego przeznaczenia) |
| F2 | (10A) Syrena (pojazd specjalnego przeznaczenia) |
| F3 | (10A) Obrotowa lampa ostrzegawcza (pojazd specjalny) |
| F4 | (40A) Moduł sterujący tylnych lewych drzwi (ECM) |
| F5 | (40A) 01/04: Moduł sterujący tylnymi prawymi drzwiami |
| F6 | (5A) 01/04: Syntezator głosu (jeśli jest dostępny) |
Blok pod siedzeniem kierowcy
Typ 1
Przeznaczenie
| 1 | Przekaźnik – rozdzielacz w układzie ładowania (z dodatkowym akumulatorem) |
| 2 | – |
| 3 | Przekaźnik – rozdzielacz w układzie ładowania (z dodatkowym akumulatorem) |
| 4 | Specjalne wyposażenie pojazdu |
| 5 | Specjalne wyposażenie pojazdu |
| F1 | (5A) Skrzynka sterownicza sprzętu kempingowego |
| F2 | (10 A) Gniazdo zasilania akcesoriów 1 (przód), lodówka (RV) |
| F3 | (5A) Pompa świeżej wody (kamper) |
| F4 | (10A) Lampy wewnętrzne, oświetlenie lokalne (pojazd użytkowy) |
| F5 | (30 A) Moduł sterujący złącza zasilania nadwozia (pojazd użytkowy) |
| F6 | (40A) Moduł sterujący podnośnikiem dachowym (pojazd użytkowy) |
| F7 | (5A) Jednostka antenowa |
| F8 | (25A) Dodatkowa grzałka |
| F9 | (30A) Silnik dmuchawy klimatyzatora nagrzewnicy (automatyczna kontrola temperatury) |
| F10 | – |
| F11 | – |
| F12 | – |
| F13 | (40A) Moduł sterujący prawych tylnych drzwi |
| F14 | (80A) Dodatkowy akumulator |
Typ 2
Oznaczenie
| 1 | – |
| 2 | Przekaźnik rozdzielacza w układzie ładowania (z dodatkowym akumulatorem) |
| 3 | Specjalne wyposażenie pojazdu |
| 4 | Specjalne wyposażenie pojazdu |
| 5 | Specjalne wyposażenie pojazdu |
| F1 | (15 A) Złącze(a) zasilania akcesoriów |
| F2 | (15 A) Złącze(a) zasilania akcesoriów |
| F3 | (15 A) Złącze(a) zasilania akcesoriów |
| F4 | (15A) Lodówka (RV), specjalne wyposażenie pojazdu |
| F5 | (5A) Jednostka antenowa |
| F6 | (25A) Dodatkowa grzałka |
| F7 | (30A) Silnik dmuchawy klimatyzatora/nagrzewnicy (automatyczna kontrola temperatury) |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | (40A) Moduł sterujący prawych tylnych drzwi |
| F12 | (80A) Dodatkowy akumulator |
Typ 3
Przeznaczenie
- 5A – złącze 10-pinowe / złącze 6-pinowe
- 3A – złącze 10-pinowe
- 5/15A – złącze 10-pinowe lub awaryjny rejestrator danych
- 15A – złącze 10-pinowe
- 5A – złącze 10-pinowe
- 25A – złącze 6-pinowe
- Gniazdo 15/30 – 12V, przetwornica napięcia
- 20 / 25A – Jednostka sterująca nagrzewnicy (nagrzewnicy).
- 25 / 30A – Wentylator nawiewny
- 15 / 30A – Sterowanie klimatem
- 15A – Zapalniczka samochodowa
- 5A – złącze 10-pinowe / złącze 6-pinowe
- Przekaźnik lokalny
- Przekaźnik lokalny
- Przekaźnik lokalny
- 30A – Ładowarka pokładowa
- 30A – Jednostka sterująca hydrauliką dachową
- 10A – Plafony oświetleniowe
- 10A – Komora chłodzona
- 5A – Pompa wodna
- 5A – Panel sterowania sprzętem kempingowym
- Gniazdo 15A – 12V
- Gniazdo 15A – 12V
- 10A – Wentylator dachowy lub gniazdo 12V
- 15A – Jednostka sterująca rozpoznawaniem przyczepy
- 20A – Jednostka sterująca rozpoznawaniem przyczepy
- 20A – Jednostka sterująca rozpoznawaniem przyczepy
- 7,5A – Jednostka sterująca rozpoznawaniem przyczepy
- rezerwa
- 5A – Jednostka sterująca wzmacniaczem głosu
- rezerwa
- rezerwa
- 15A – Podparcie lędźwiowe fotela kierowcy
- 40A – Jednostka sterująca prawymi drzwiami przesuwnymi
- 80A – Jednostka sterująca ładowaniem drugiego akumulatora
- 40A – Jednostka sterująca lewymi drzwiami przesuwnymi
- 40A – Wentylator nawiewny
- Złącze 6-pinowe
- rezerwa
W tej skrzynce znajdują się bezpieczniki odpowiedzialne za zapalniczkę (numer SF11) oraz dodatkowe gniazda.
Bezpieczniki Caravella T6
W szóstej generacji główna skrzynka bezpieczników znajduje się pod schowkiem.
Zdjęcie skrzynki bezpieczników T6
Oto bezpiecznik odpowiedzialny za zapalniczkę (zaznaczony na czerwono).
Jak widać rozmieszczenie skrzyń w Volkswagenie Caravelle (Multivan) T5 i T6 jest podobne. Jednak ich schemat jest inny.
Na naszym kanale YouTube zamieściliśmy film. Oglądaj i subskrybuj.
A jeśli chcesz pomóc w uzupełnieniu materiału, chętnie przyjmiemy Twoje uwagi.
