Toyota Yaris 3 pokolenie była produkowana w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017 i 2018 i oznaczona była jako P130 / P150 . Wysyłane na cały świat. W niektórych krajach jest pod nazwą Toyota Echo, Toyota Vitz, Toyota Platz . W tym artykule znajdują się wszystkie jednostki, opis bezpieczników elektrycznych i przekaźników Toyoty Yaris Vitz 3 generacji wraz ze schematami skrzynek i ich lokalizacją. Podkreślmy bezpiecznik za zapalniczkę.
Rozwiązania skrzynek i przeznaczone na te elementy, które mogą być uruchamiane od pokazanego na roku produkcji, udostępniające wyposażenie i region dostawy. Weryfikuj informacje za pomocą diagramów na okładce.
Contents
Przedział lotniczy
Lokalizacja
Ogólna lokalizacja skrzek w kabinie

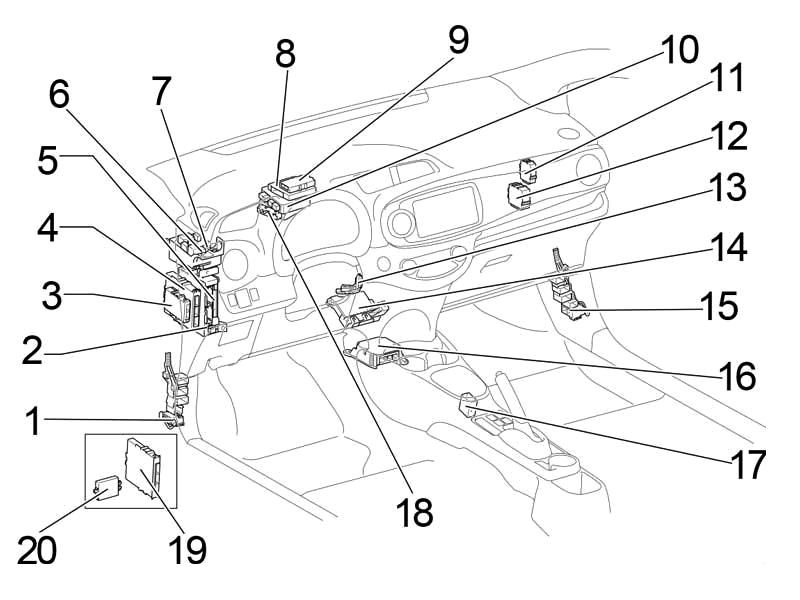

LHD

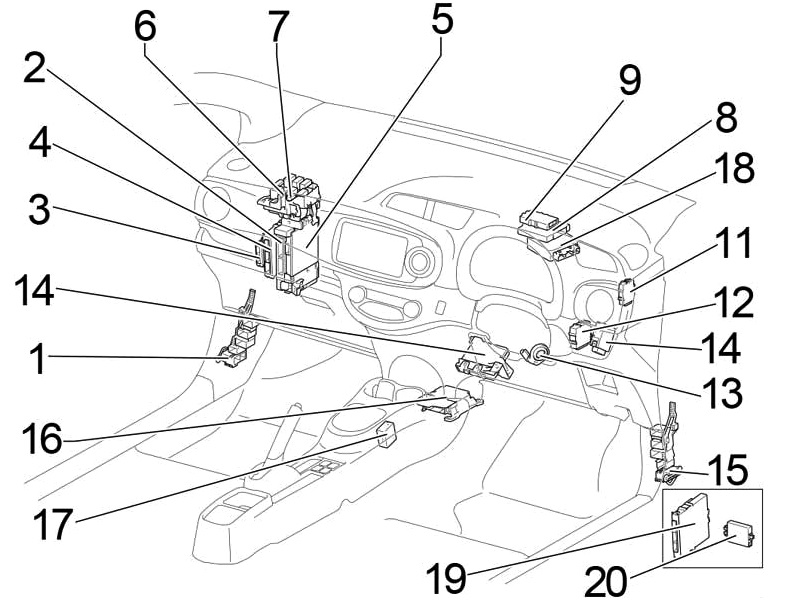

RHD
Opis
- Blok dystrybucyjny
- Skrzynka bezpiecznikowa
- Jednostka sterująca silnika i skrzyni biegów (bez systemu Start-Stop)
- Jednostka sterująca systemem Start-Stop
- Jednostka elektryczna sterująca
- Przekaźnik nagrzewnicy (HTR)
- Skrzynka przekaźników
- Jednostka sterująca systemami wspomagania mocy
- Jednostka sterująca silnikiem i skrzynią biegów (z systemem Start-Stop)
- Jednostka sterująca skrzynią biegów (LHD)
- Blokada bramy sieciowej
- Przekaźnik wycieraczek
- Kluczowy wzmacniacz transponderowy
- Wzmacniacz klimatyzacji
- Blok dystrybucyjny
- Jednostka sterująca poduszką powietrzną
- Jednostka sterująca blokująca zmiany biegów
- Jednostka sterująca wspomaganiem konfiguracji sterującej
- Blok certyfikujący
- Blok kodu identyfikacyjnego (z inteligentnym systemem logowania i uruchamiania)
Jednostka sterująca transponderem klucza (bez inteligentnego systemu operacyjnego i uruchamiania)

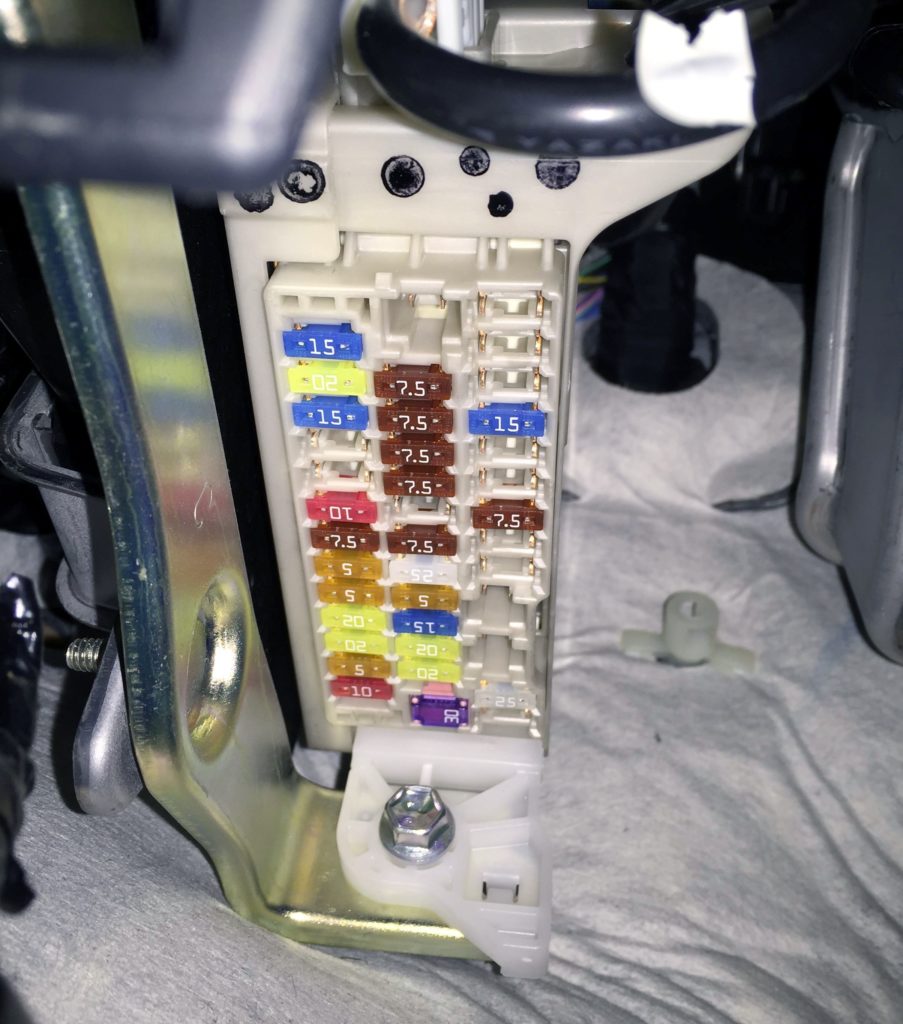

Skrzynka bezpiecznikowa

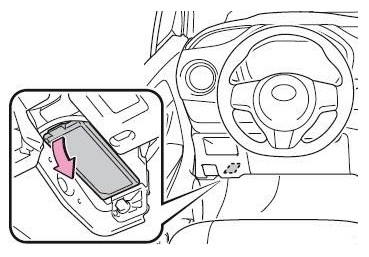

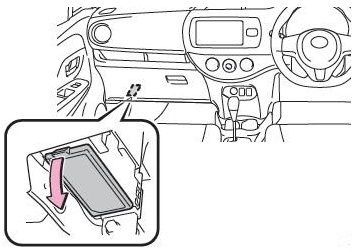

Osłona pod deską rozdzielczą i jest osłontą osłoną.
LHD
RHD
Lokalizacja

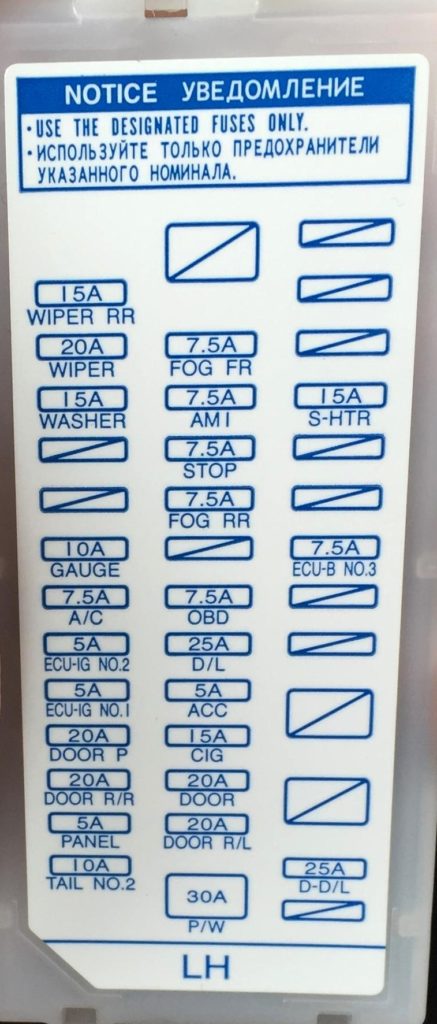

Schemat z okładkami

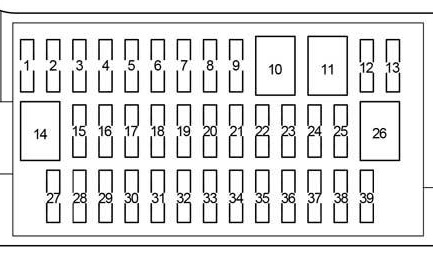

Schemat
Przeznaczenie
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | 15A S-HTR – Podgrzewane |
| 5 | – |
| 6 | – |
| 7 | 7,5A ECU-B NR 3 – Lusterka elektryczna |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | 25A DD/L – Podwójne blokowanie |
| 13 | – |
| 14 | – |
| 15 | 15A FOG FR – do czerwca 2013 r.: Przednie światło przeciwmgielne |
| 15A FOG FR – od czerwca 2013 r. (TMC): Przednie światło przeciwmgielne (TMC – Toyota Motor Corporation) | |
| 7,5A FOG FR – od czerwca 2013 (TMMF): Przednie światło przeciwmgielne (TMMF – Toyota Motor Manufacturing France) | |
| 16 | 7,5A AM1 – Układ rozruchowy |
| 17 | 7,5A STOP – Wielopunktowy układ wtrysku paliwa / końcowy wielopunktowy układ wtrysku paliwa, VSC, lampa stopu, dodatkowe światło stopu |
| 18 | 7,5A FOG RR – Tylne światło przeciwmgłowe |
| 19 | – |
| 20 | 7.5 OBD – złącze diagnostyczne |
| 21 | 25A D/L – Zamek Centralny, zniszczenia ECM |
| 22 | 5A ACC – ECM pokrywy, elektrycznie sterowane lustreka, system audio, hamulce końcowe |
| 23 | 15A CIG – Gniazdo (zapalniczki) |
| 24 | 20A DRZWI – okienne oznaczenie |
| 25 | 20A DRZWI P/L – Podnośniki okienne |
| 26 | 30A P/W – zasilanie okien |
| 27 | 15A WYCIERACZKA RR – Wycieraczka tylna |
| 28 | 20A WYCIERACZKA – Wycieraczka |
| 29 | 15A PODKŁADKA – Podkładka do szkła |
| 30 | – |
| 31 | – |
| 32 | WSKAŹNIK 10A – Światła cofania, blokada zmiany biegów, system audio, układ ładowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 33 | 7,5A A/C – Klimatyzacja, podgrzewana tylna szyba, podgrzewane lusterka |
| 34 | 5A ECU-IG nr 2 – VSC |
| 35 | 5A ECU-IG NO.1 – Wentylator chłodnicy, Ogrzewana tylna szyba, VSC, Elektryczne wspomaganie dystrybucji, Moduł wylotowy, Bezprzewodowy system sterowania, System monitorowania ciśnienia w oponach |
| 36 | 20A DRZWI P – Podnośniki okienne |
| 37 | 20A DRZWI R/R – Podnośniki okienne |
| 38 | PANEL 5A – zestaw wskaźników, oświetlenie, włączniki świateł |
| 39 | 10A TYŁ NR 2 – Światło punktowe, oświetlenie tablicy rejestracyjnej |
Zapalniczki na bezpiecznik nr 23, 15A.
Skrzynka przekaźników

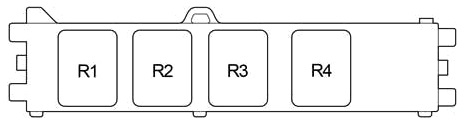

Schemat
Oznaczenie
- R1 – Oświetlenie wewnętrzne (DOME CUT)
- R2 – do lipca. 2014: Przednie światło przeciwmgielne (FR FOG) / od maja 2015: (STP)

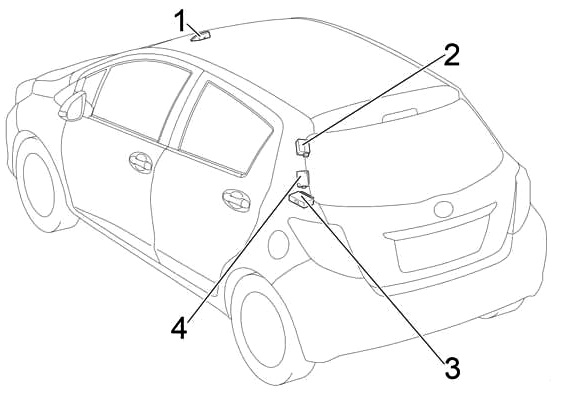

Dodatkowe elementy
Schemat
Opis
- Czujnik unikania kolizji
- Odbiornik systemu monitorowania ciśnienia w oponach
- Wzmacniacz dźwięku
- Odbiornik tymczasowy zamka
Komora silnika
Lokalizacja

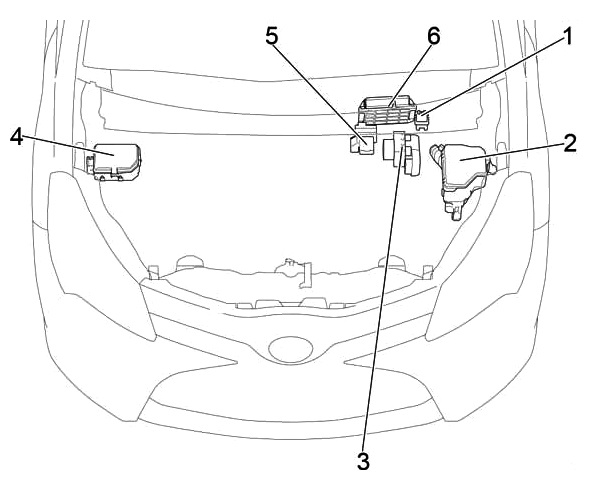

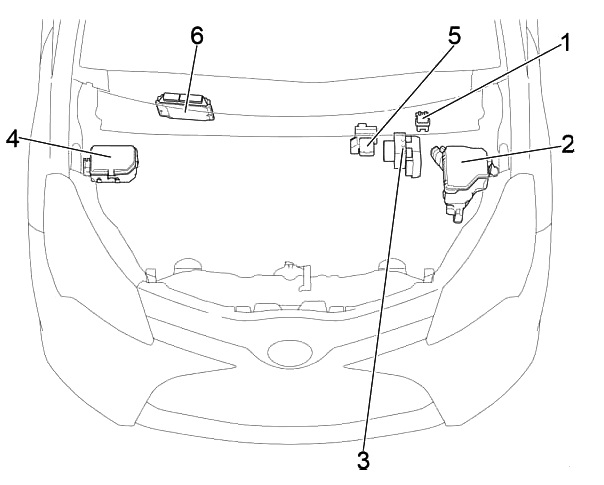

Ogólna lokalizacja bloków pod maską
LHD
RHD
Opis
- Przekaźnik świecy żarowej
- Skrzynka bezpieczników i przekaźników
- Jednostka sterująca hamulcem
- Skrzynka bezpiecznikowa nr 2
- Skrzynka bezpieczników zasilania
- Jednostka sterująca sterowana
Skrzynka bezpieczników i przekaźników

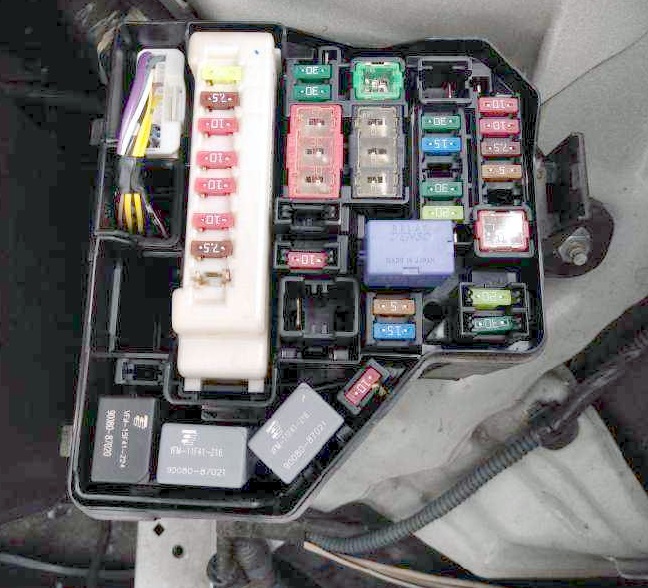

Zdjęcie poglądowe

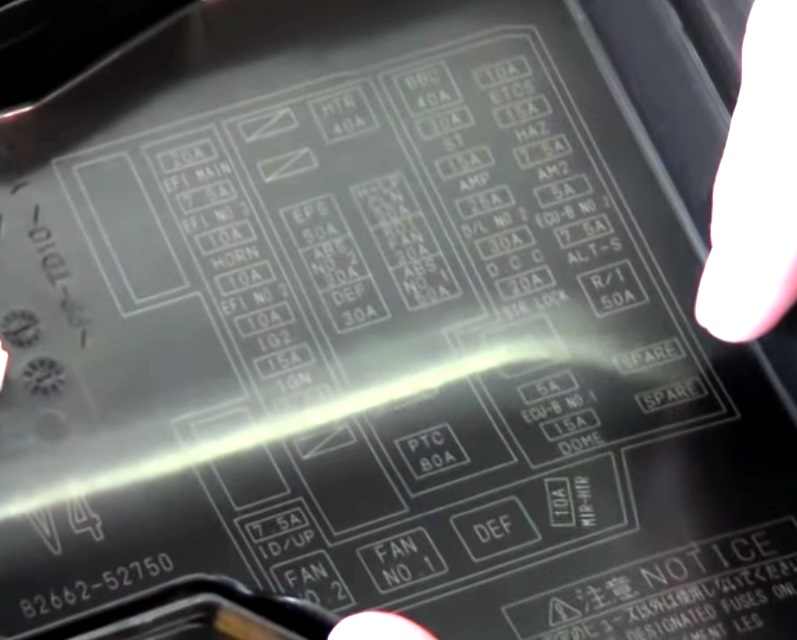

Schemat z okładkami

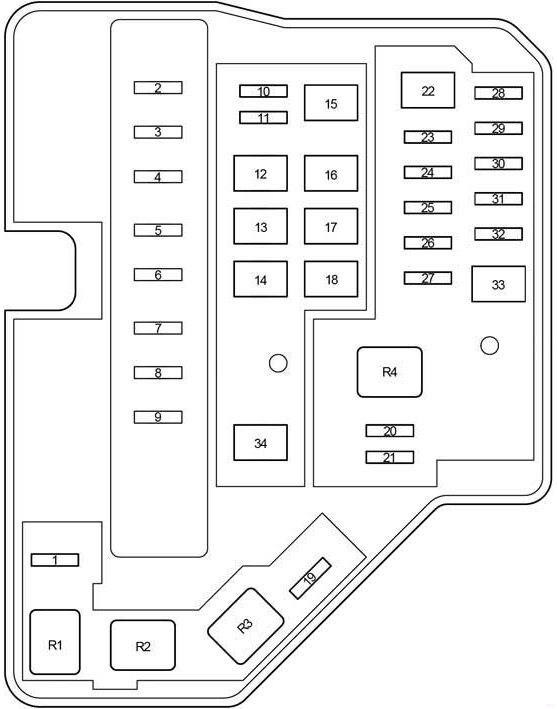

Schemat
Przeznaczenie
| 1 | 7,5A ID/UP – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 2 | 20A EFI GŁÓWNY – Benzyna: Wielopunktowy układ wtrysku paliwa / końcowy wielopunktowy układ wtrysku paliwa |
| 30A ECD GŁÓWNY – Diesel: Wielopunktowy układ wtrysku paliwa / końcowy wielopunktowy układ wtrysku paliwa | |
| 3 | 7,5A EFI NO.3 – Wielopunktowy układ wtrysku paliwa / zasilający wielopunktowy układ wtrysku paliwa |
| 4 | Klakson 10A – Sygnał dźwiękowy |
| 5 | 10A EFI NR 2 – Wielopunktowy układ wtrysku paliwa / zasilający wielopunktowy układ wtrysku paliwa |
| 6 | 10A IG2 – Wielopunktowy układ wtrysku paliwa / przełącznikowy wielopunktowy układ wtrysku paliwa, poduszek powietrznych, świateł stopu, systemu kontroli z przodu |
| 7 | 15A IGN – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 8 | 7,5A MET – Zestaw wskaźników |
| 9 | – |
| 10 | 30A PTC HTR NO.3 – od lipca 2014 r. (TMMF): Nagrzewnica pomocnicza (TMMF – Toyota Motor Manufacturing France) |
| 11 | 25A PWR HTR – przed lipcem 2014 r. (TMMF): Nagrzewnica pomocnicza (TMMF – Toyota Motor Manufacturing France) |
| 30A PTC HTR NO.2 – od lipca 2014 r. (TMMF): Nagrzewnica pomocnicza (TMMF – Toyota Motor Manufacturing France) | |
| 12 | 50A EPS – Elektryczne wspomaganie kierownicy |
| 13 | 30A ABS NR 2 – ABS, VSC |
| 14 | 30A DEF – Ogrzewana tylna szyba, podgrzewane lusterka |
| 15 | 40A HTR – Klimatyzacja |
| 16 | 50A PTC HTR NO.1 – TMMF: Nagrzewnica pomocnicza (TMMF – Toyota Motor Manufacturing France) |
| 30A H-LP CLN – Środek do czyszczenia reflektorów | |
| 17 | WENTYLATOR RDI 30A – Wentylator chłodzący |
| 18 | 50A ABS NR 1 – ABS, VSC |
| 19 | 10A MIR-HTR – Podgrzewane lusterka, podgrzewana tylna szyba, tempomat, wskaźnik skrzyni biegów, jednostka sterująca silnika |
| 20 | 5A ECU-B NR 1 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, ECM nadwozia |
| 21 | 15A DOME – Oświetlenie wewnętrzne, oświetlenie osobiste, system audio, VSC |
| 22 | 40A BBC – Układ ładowania (1NR-FE), system start-stop |
| 23 | 30A ST – Układ rozruchowy |
| 24 | 15A AMP – TMMF: System audio, nawigacja, asystent parkowania (TMMF – Toyota Motor Manufacturing France) |
| 25 | 25A D/L NR 2 – do lipca. 2014: Podwójne blokowanie |
| 25A PWR HTR – do lipca. 2014 (TMMF): Nagrzewnica pomocnicza (TMMF – Toyota Motor Manufacturing France) | |
| 26 | 30A DCC – Bezpieczniki: „DOME”, „ECU-B NR 1”, „ECU-B NR 2” |
| 27 | 20A STR LOCK – do lipca 2014 r. (TMMF): Drzwi bagażnika, immobilizer, inteligentny system dostępu z przyciskiem start, system start, blokada kierownicy, bezprzewodowy system sterowania (TMMF – Toyota Motor Manufacturing France) |
| 28 | 10A ETCS – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 29 | 10A HAZ – Kierunkowskazy, światła awaryjne |
| 30 | 7,5A AM2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy |
| 31 | 5A ECU-B nr 2 – zestaw wskaźników, bezprzewodowy system sterowania, system monitorowania ciśnienia w oponach, system klasyfikacji pasażerów z przodu |
| 32 | 7,5A ALT-S – Układ ładowania |
| 33 | 50A R/I – Bezpieczniki: „EFI MAIN”, „EFI NO.2”, „EFI NO.3”, „IG2”, „IGN”, „MET”, „HORN” |
| 34 | 80A PTC – Dodatkowa nagrzewnica, podgrzewane lusterka |
| Przekaźnik | |
| R1 | Wentylator chłodzący (WENTYLATOR NR 2) |
| R2 | Wentylator chłodzący (WENTYLATOR NR 1) |
| R3 | Ogrzewana tylna szyba (DEF) |
| R4 | Rozrusznik (ST) |

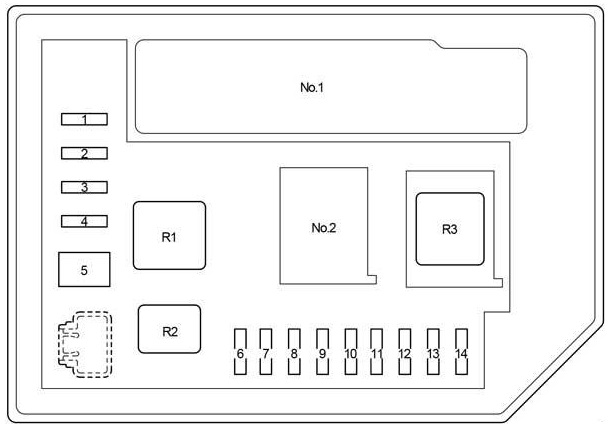

Skrzynka bezpieczników nr 2
Schemat
Przeznaczenie
| 1 | 20A ST NR 2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 2 | 7,5A DRL – Światła do jazdy dziennej |
| 15A EU-DRL – Światła do jazdy dziennej | |
| 3 | 10A ECD NR 4 – Wentylator sprawdzay, wielopunktowy układ wtrysku paliwa / zasilający wielopunktowy układ wtrysku paliwa |
| 10A S-HORN – Wielopunktowy układ wtrysku paliwa / wielopunktowy układ wtrysku paliwa | |
| 4 | 7,5A H-LP MAIN – przed lipcem 2014 r.: Klimatyzacja, automatyczny system oświetlenia, reflektory, regulacja reflektorów |
| 20A H-LP MAIN – od lipca 2014: Klimatyzacja, automatyczne oświetlenie, reflektory, ustawienia reflektorów | |
| 5 | 50A MMT – Jednostka sterująca skrzynią biegów |
| 6 | 10A H-LP RH HI – Światło drogowe prawe |
| 7 | 10A H-LP LH HI – Światło drogowe lewe, zestaw wskaźników |
| 8 | 10A H-LP RH LO – Prawe światło mijania |
| 9 | 10A H-LP LH LO – Lewe światło mijania, przednie światło przeciwmgielne |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | – |
| Przekaźnik | |
| R1 | przed lipcem 2014 r.: Ściemniacz (DIM) (przełącznik reflektorów) |
| od lipca 2014 r.: Nagrzewnica pomocnicza (PTC HTR NR 1) | |
| R2 | Światła do jazdy dziennej / system antykradzieżowy (DRL / S-HORN) |
| R3 | Reflektory (H-LP) |
| Reflektory / Światła do jazdy dziennej (H-LP / US-DRL) | |
Dział nr 1
Schemat
Przed lipcem 2014 r
- R1 – Zintegrowany przekaźnik
Od lipca 2014 r
- R1 Jednostka sterująca elektryczna (ECD NR 2)
- R2 Nagrzewnica pomocnicza (PTC HTR NR 2)
- R3 Nagrzewnica pomocnicza (PTC HTR NR 3)
- Rozrusznik R4 (ST NR 2)
Dział nr 2
Schemat
Przed lipcem 2014 r
R2 – (O/P MTR (z systemu Stop & Start)) lub R1 – Jednostka sterująca skrzyni biegów (MMT)
Od lipca 2014 r
R1 – Ściemniacz (DIM (reflektor projektora))

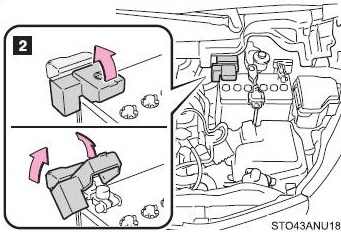

Skrzynka bezpieczników zasilania
Znajduje się na dodatnim zacisku uciskowym.
Schemat
- 80A GLOW DC/DC – Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
- 80A GŁÓWNY – Bezpieczniki: „BBC”, „ST”, „AMP”, „D/L NO.2”, „DCC”, „STR LOCK”, „MIR-HTR”, „ETCS”, „HAZ”, „ AM2”, „ALT-S”, „R/I”, „DRL”, „EU-DRL”, „S-HORN”, „H-LP MAIN”, „H-LP RH HI”, „H-LP LH” HI”, „H-LP RH LO”, „H-LP LH LO”
- ALT 120A – Układ ładowania, Bezpieczniki: „ID/UP”, „EPS”, „ABS NO.2”, „DEF”, „PTC”, „HTR”, „H-LP CLN”, „RDI FAN”, „ ABS NR 1”, „TYŁ NR 2”, „PANEL”, „DRZWI R/R”, „DRZWI P”, „ECU-IG NR 1”, „ECU-IG NR 2”, „A/C”, „ WSKAŹNIK”, „PODKŁADKA”, „WIPER”, „WIPER RR”, „P/W”, „DRZWI R/L”, „DRZWI”, „CIG”, „ACC”, „D/L” , „OBD” , „STOP”, „AM1”, „FOG FR”
