Toyota Land Cruiser Prado 150 to średniej wielkości SUV, który produkowany jest od 4 generacji do chwili obecnej. W tym artykule przedstawimy opis bezpieczników i przekaźników Toyota Land Cruiser Prado 150 wraz ze schematami skrzynkowymi oraz ich lokalizacją dla samochodów wyprodukowanych w latach 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 , 2021 rok.
Model ten był kilkukrotnie odnawiany, dlatego też przeznaczenie elementów znajdujących się w kostkach może różnić się od prezentowanego. Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.
Przedział pasażerski

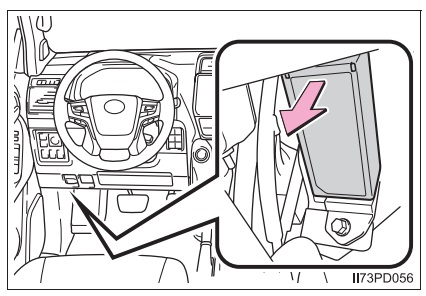

Główna skrzynka bezpieczników w kabinie pasażerskiej znajduje się pod deską rozdzielczą.

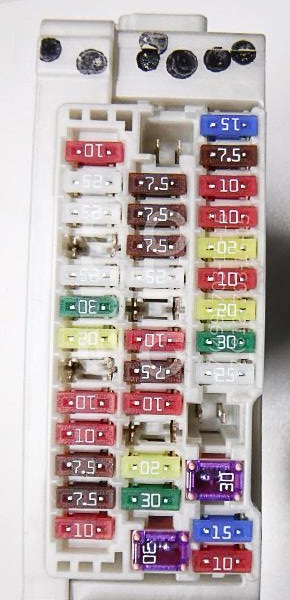

Zdjęcie poglądowe ich wykonania

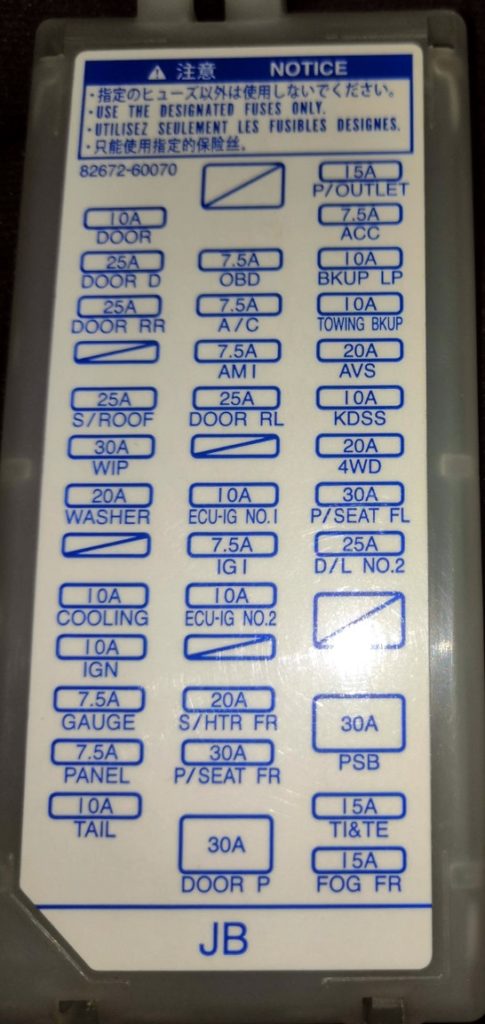

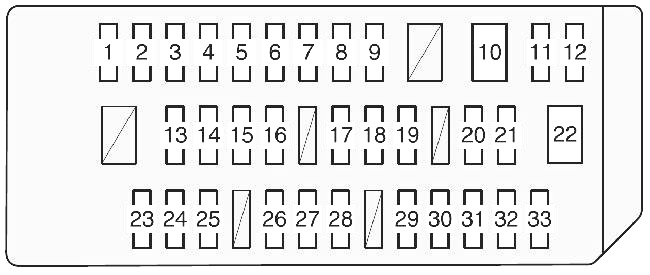

Schemat z pokrywy bloku
Schemat
Opis
| 1 | 15A P/OUTLET – Gniazdo elektryczne |
| 2 | 7,5A ACC – Silnik zewnętrznego lusterka wstecznego. BODY ECU, system klimatyzacji, system audio, system nawigacji, system wspomagania parkowania, przełącznik sekwencyjny, rzepa zapasowa, ECU DSS # 2, wskaźnik ECU AT EFI, ECU blokady zmiany biegów |
| 3 | 10A BKUP LP – Światła cofania, radio, wyświetlacz wielofunkcyjny, ECU DSS#2, czujnik pomocy przy parkowaniu |
| 4 | 10A HOLOWANIE BKLP – Holowanie |
| 5 | 20A AVS – Układ zawieszenia pneumatycznego |
| 6 | Sterownik KDSS 10A |
| 7 | 20A 4WD – system 4WD. blokada tylnego mechanizmu różnicowego |
| 8 | 30A P / SEAT FL – Fotel przedni sterowany elektrycznie (lewy) |
| 9 | 25A – Silnik zamka drzwi, otwieranie szklanego dachu, ECU NADWOZIA |
| 10 | Sterownik PSB 30A |
| 11 | 15A TI&TE – Regulacja pochylenia i odchylenia kierownicy |
| 12 | 15A FOG FR – Światła przeciwmgielne |
| 13 | 7,5A OBD – Złącze diagnostyczne |
| 14 | 7,5A A/C – Układ klimatyzacji |
| 15 | 7,5A AM1 – Układ rozruchowy |
| 16 | 25A DOOR RL – Elektryczne szyby tylnej szyby (lewe) |
| 17 | 10A ECU-IG nr 1 – ECU blokady zmiany biegów, ECU VSC, czujnik układu kierowniczego, czujnik odchylenia, przełącznik sekwencyjny, ECU automatycznej wycieraczki, przekaźnik rezerwowy, podgrzewane zewnętrzne lusterko wsteczne, regulacja pochylenia i długości kolumny kierownicy, PSB ECU, DSS nr 1 ECU, przedni czujnik radarowy, ECU wspomagania kierownicy, ECU AFS |
| 18 | 7,5A IG1 – Kierunkowskaz przedni, kierunkowskaz tylny, kierunkowskaz boczny, kierunkowskaz, światło przyczepy, ALT, VSC, włącznik C/C |
| 19 | 10A ECU-IG nr 2 – Ogrzewana tylna szyba, podgrzewany przełącznik siedzenia, przekaźnik inwertera, układ klimatyzacji, lusterko UE, ECU NADWOZIA, włącznik ogrzewania dodatkowego, system nawigacji, ECU DSS nr 2, ECU szyberdachu, przełącznik przyrządów, czujnik wspomagania kiedy parkowanie, urządzenia wspomagające, składane siedzenia ECU, O / H IG, urządzenie odladzające, AFS ECU, moduł D, czujnik deszczu, zawieszenie pneumatyczne P / SEAT IND |
| 20 | 20A S/HTR FR – Podgrzewane siedzenie |
| 21 | 30A P / SEAT FR – Fotel przedni sterowany elektrycznie (prawy) |
| 22 | 30A DOOR P – Podnośnik szyby przedniej (od strony pasażera) |
| 23 | DRZWI 10A – Elektryczne szyby |
| 24 | 25A DOOR D – Podnośnik szyby przedniej (po stronie kierowcy) |
| 25 | 25A DOOR RR – Elektryczne szyby tylnej szyby (prawe) |
| 26 | 25A S/DACH – Wyłaz dachowy |
| 27 | 30A WIP – Wycieraczki i spryskiwacz szyby przedniej |
| 28 | 20A PODKŁADKA – Wycieraczki i spryskiwacz szyby przedniej, wycieraczki szyby przedniej i spryskiwacz szyby tylnej |
| 29 | 10A CHŁODZENIE – Komora chłodzona |
| 30 | 10A IGN – EFI ECU, C / OPN RLV, VSC ECU, ECU poduszki powietrznej, inteligentny system wejścia i uruchamiania, ECU blokady kierownicy. Sterownik bramki CAN |
| 31 | MIERNIK 7,5A – Przyrządy |
| 32 | PANEL 7,5A – Włącznik oświetlenia, oświetlenie schowka podręcznego, system nawigacji, system audio, system klimatyzacji, włącznik lusterka zewnętrznego, włącznik składania foteli, wyświetlacz wielofunkcyjny. P / SEAT IND, SHIFT, COOL BOX |
| 33 | 10A TAIL – Przednie światła obrysowe, Światła tylne, Oświetlenie tablicy rejestracyjnej, EFI ECU, Tylne światła przeciwmgielne, Holowanie, Przednie światła przeciwmgielne |
Bezpiecznik nr 1, 15A, odpowiada za zapalniczkę.

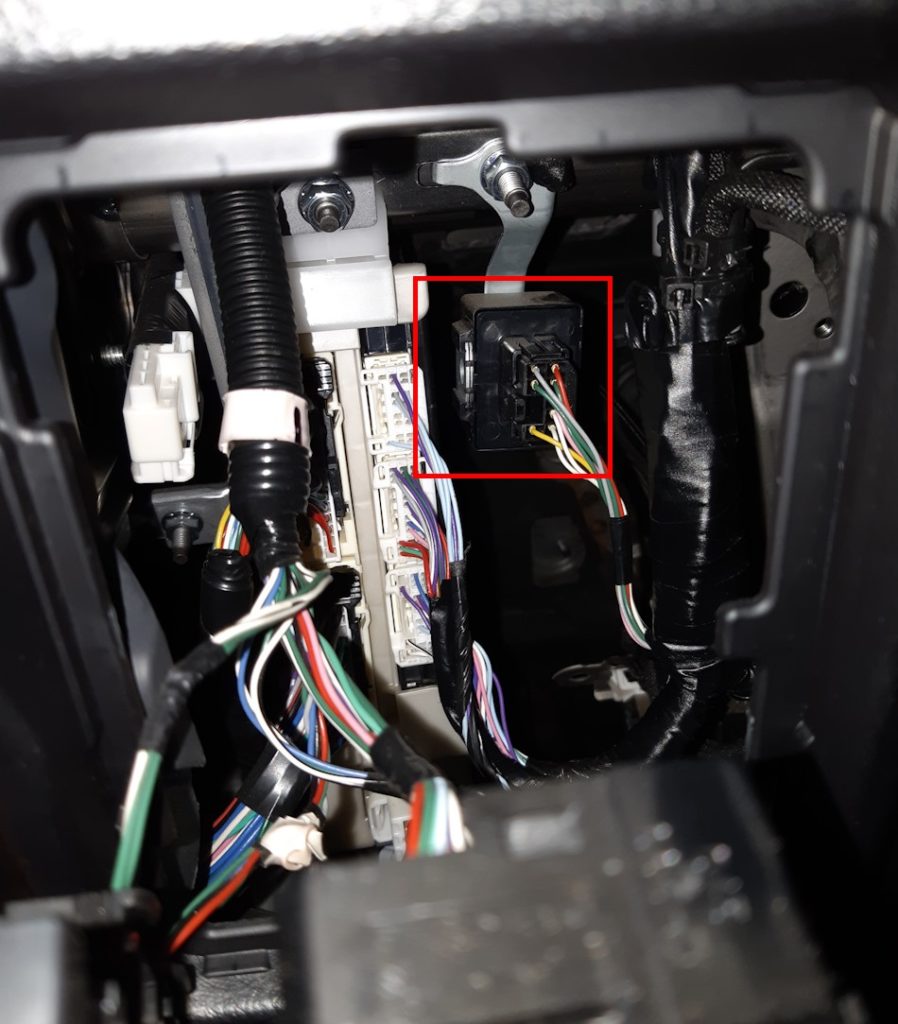

Niektóre przekaźniki można zamontować obok tych jednostek, na przykład przekaźnik kierunkowskazów (kierunkowskaz).
Komora silnika

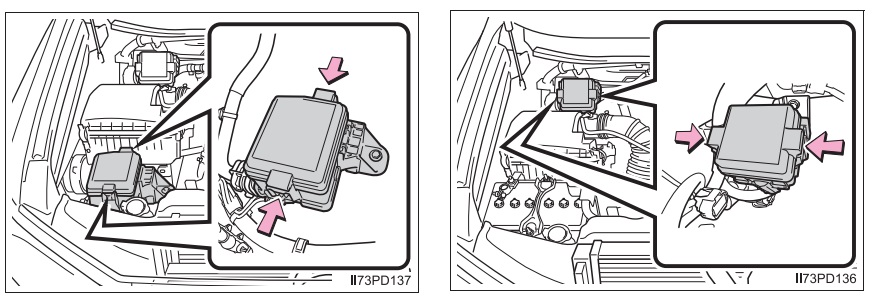

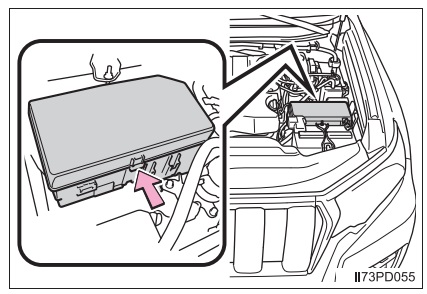

Główna skrzynka bezpieczników i przekaźników znajduje się obok akumulatora.

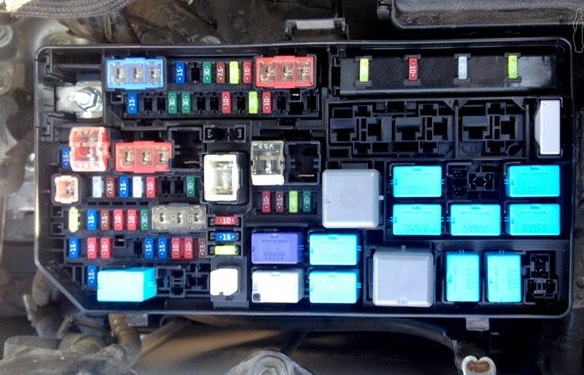

Zdjęcie poglądowe

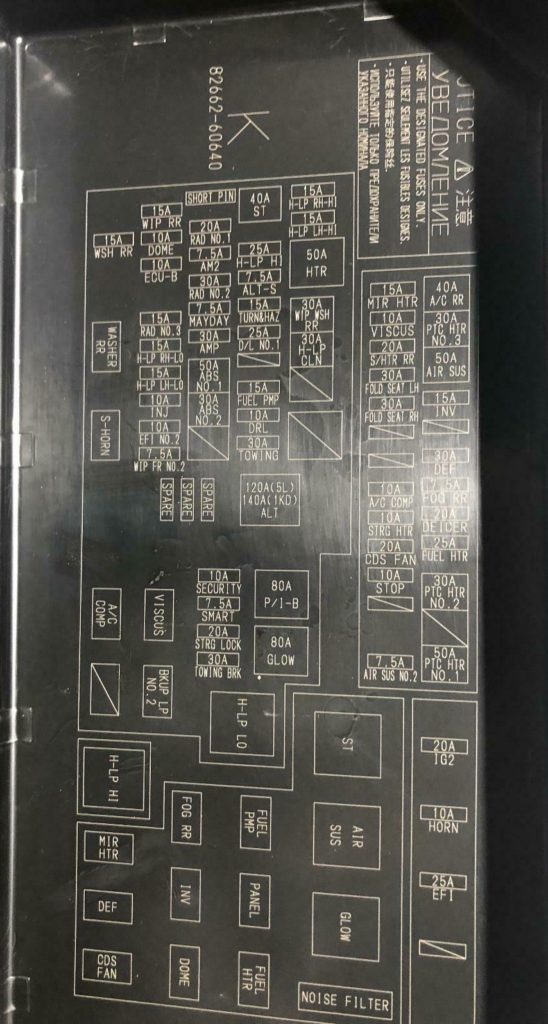

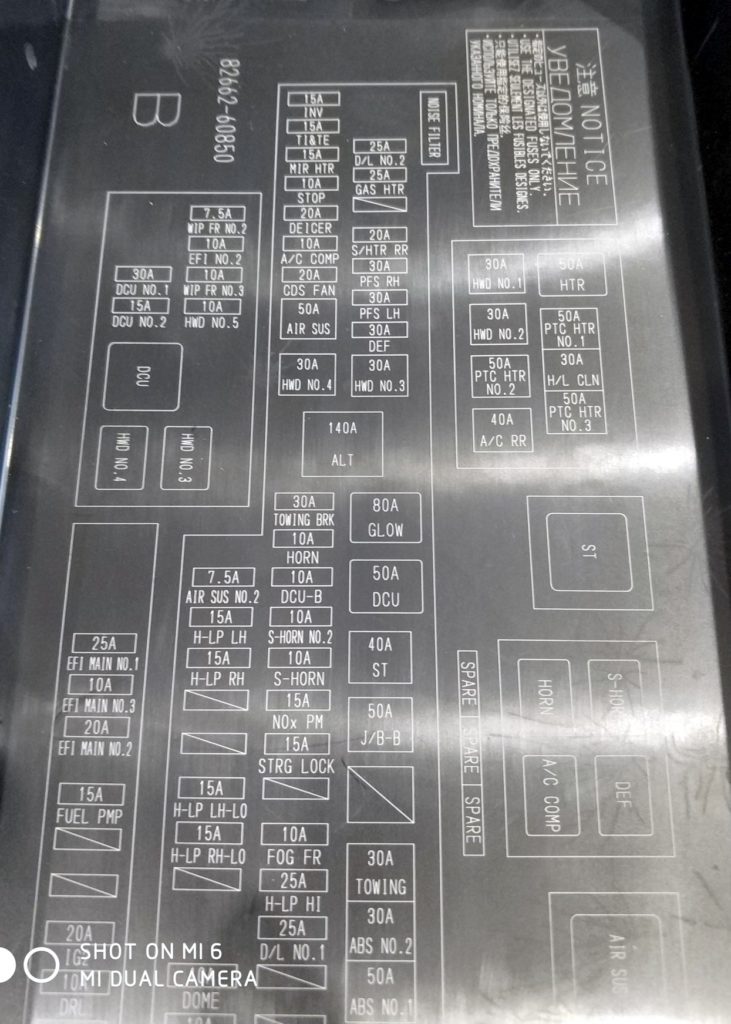

Schemat z okładki pudełka

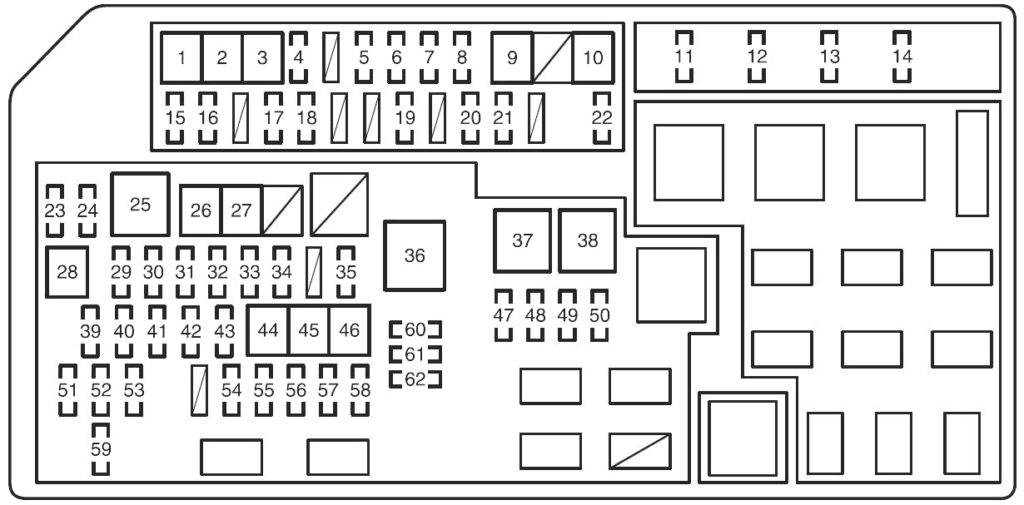

Schemat
Opis
| 1 | 40A A/C RR – Układ klimatyzacji tylnej |
| 2 | 30A PTC HTR NR 3 – Grzałka PTC |
| 3 | 50A AIR SUS – Układ zawieszenia pneumatycznego, AIR SUS N0.2 |
| 4 | 15A NV – Falownik |
| 5 | 30A DEF – Ogrzewana tylna szyba |
| 6 | 7,5A FOG RR – Tylne lampy przeciwmgielne |
| 7 | 20A DEICER – Urządzenie przeciwoblodzeniowe do wycieraczek |
| 8 | 25A HTR PALIWA * 1 – Podgrzewacz paliwa |
| 8 | 10A POMPA POWIETRZA HTR * 2 – Nagrzewnica dmuchawy powietrza |
| 9 | 30A PTC HTR NO 2 – Grzałka PTC |
| 10 | 50A PTC HTR NO 1 – Grzałka PTC |
| 11 | 20A IG2 – Wtryskiwacz, zapłon, przyrządy |
| 12 | Klakson 10A – Sygnał dźwiękowy |
| 13 | 25A EFI ECU, EDU, ECT, ECU. pompa paliwa, przekaźnik ogrzewania A/F, FPC, EFI N0.2 |
| 14 | 20A A / F * 3 – A / F SSR |
| 15 | 15A MIR HTR – Lusterko podgrzewane |
| 16 | 10A VISCUS * 1 – Grzałka VISC |
| 17 | 30A FOLD SEAT LH – Fotel składany (lewy) |
| 18 | 30A FOLD SEAT RH – Fotel składany (prawy) |
| 19 | 10A A/C COMP – Układ klimatyzacji |
| 20 | 20A WENTYLATOR CDS – Wentylator skraplacza |
| 21 | 10A STOP – Przekaźnik światła stopu awaryjnego, Światła hamowania, Wysokie światło hamowania, Włącznik świateł stopu, ECU VSC / ABS, Holowanie, Inteligentny system wejścia i uruchamiania, ECU ECT |
| 22 | 7,5A AIR SUS N0.2 – ECU AIR SUS |
| 23 | 15A H-LP RH-HI – Reflektor świateł drogowych (reflektor prawy) |
| 24 | 15A H-LP LH-HI – Reflektor świateł drogowych (reflektor lewy) |
| 25 | 50A HTR – Układ klimatyzacji |
| 26 | 30A WIP WSH RR – Wycieraczki i spryskiwacz tylnej szyby |
| 27 | 30A H-LP CLN – Środek do czyszczenia reflektorów |
| 28 | 30/40A ROZRUSZNIK MTR – Rozrusznik |
| 29 | 25A H-LP HI – przekaźnik DIM, reflektory |
| 30 | 7,5A ALT – Układ ładowania |
| 31 | 15A TURN & HAZ – Kierunkowskaz przedni, kierunkowskaz tylny, kierunkowskaz boczny, kierunkowskaz przyrządu, sygnał przyczepy |
| 32 | 25A D / L N0.1 – Silnik zamka drzwi, otwieranie szklanego dachu |
| 33 | 10A ETCS * 3 – ECU EFI |
| 34 | 15A PMP PALIWA * 5 – Pompa paliwa |
| 35 | 30A HOLOWANIE – Holowanie |
| 36 | 140/120 ALT – Klimatyzacja, AIR SUS, czyszczenie reflektorów, nagrzewnica RTS, holowanie, składane siedzenie, STOP, podgrzewana tylna szyba, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J/B, INV, RR WIP, RR WSH |
| 37 | 80A P/lb – Wtryskiwacz, zapłon, przyrządy. EFI, ogrzewanie A/F, klakson |
| 38 | 80A GLOW * 4 – Świeca żarowa |
| 39 | 15A RAD N0.1 – System audio, system nawigacji, system rozrywki dla pasażerów z tyłu |
| 40 | 7,5A AM2 – Układ rozruchowy |
| 41 | 10A RAD N0.2 – System nawigacji |
| 42 | 7,5A DZIEŃ MAJOWY * 8 |
| 43 | 30A AMP – System audio |
| 44 | 50A ABS, VSC |
| 45 | 30A ABS, VSC |
| 46 | 50A AIR PMP * 3 – Dmuchawa powietrza |
| 47 | BEZPIECZEŃSTWO 10A – Brzęczyk bezpieczeństwa, syrena z własnym zasilaniem, podwójny system blokowania ECU |
| 48 | 7,5A SMART – Inteligentny System Wejścia i Startu |
| 49 | 20A STRG LOCK – Układ blokady kierownicy |
| 50 | 30A HOLOWANIE BRK – Holowanie |
| 51 | 15A WIP RR – Wycieraczka tylna |
| 52 | 10A DOME – Oświetlenie wewnętrzne, oświetlenie osobiste, indywidualne oświetlenie lusterek, oświetlenie progów drzwi, oświetlenie przestrzeni na nogi, oświetlenie progów zewnętrznych, moduł dachowy |
| 53 | 10A ECU-B – ECU NADWOZIA. wskaźniki, ogrzewanie, czujnik skrętu, pilot, pamięć foteli, regulacja pochylenia i długości kolumny kierownicy, wyświetlacz wielofunkcyjny, inteligentny system wsiadania i uruchamiania, składane siedzenie, schowek chłodniczy, sterownik DSS #2, przełącznik w kierownicy, moduł D-Switch, sufit moduł |
| 54 | 15A H-LP RH-LO – Reflektor świateł mijania (prawy), układ regulacji zasięgu reflektorów |
| 55 | 15A H-LP LH-LO – Reflektor świateł mijania (lewy) |
| 56 | 10A INJ – Elektrozawór, wtryskiwacz, zapłon, ECU ECT, filtr przeciwzakłóceniowy |
| 57 | 10A EFI NO.2 – O2 SSR, AFM, ACIS VSV, Al COMB, EYP VSV, Al DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E/G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, Al VSV RLY |
| 58 | 7,5A WIP FR nr 2 – ECU DSS nr 1 |
| 59 | 15A WSH RR – Spryskiwacz tylnej szyby |
| 60 | Zapasowy bezpiecznik |
| 61 | Zapasowy bezpiecznik |
| 62 | Zapasowy bezpiecznik |
Oddzielnie na końcu można zainstalować niektóre bezpieczniki:
- 20A IG2 – Inteligentny system
- Klakson 10A – sygnał
- 25A EFI – adaptacyjny system kontroli prędkości, system sterowania automatyczną skrzynią biegów, system zarządzania silnikiem
- 20A EFI MAIN – adaptacyjny system kontroli prędkości, system sterowania automatyczną skrzynią biegów, system zarządzania silnikiem
Przekaźnik
| PODKŁADKA RR | przekaźnik spryskiwacza tylnej szyby |
| WYSTRZYŻONY | przekaźnik klaksonu |
| KOMP. KLIMATYZACJI | przekaźnik sprężarki klimatyzacji |
| VISCUS | lepki przekaźnik grzejnika |
| BKUP LP | przekaźnik tylnego reflektora |
| H-LP HI | przekaźnik świateł drogowych reflektorów |
| H-LP LO | przekaźnik świateł mijania reflektorów |
| MIR HTR | przekaźnik ogrzewania lusterek |
| OBR | przekaźnik ogrzewania tylnej szyby |
| Fani CDS | przekaźnik silnika wentylatora skraplacza |
| MGŁA RR | przekaźnik tylnych świateł przeciwmgielnych |
| POMPA PALIWOWA | przekaźnik pompy paliwa |
| PŁYTA | przekaźnik deski rozdzielczej |
| PALIWO HTR | przekaźnik ogrzewania paliwa |
| INW | przekaźnik falownika |
| KOPUŁA | przekaźnik oświetlenia wnętrza |
| ST | przekaźnik rozrusznika |
| AIR SUS | Przekaźnik układu AHC |
| BLASK | Przekaźnik świecy żarowej |
Dodatkowe skrzynki bezpieczników mogą znajdować się w innej części komory silnika.
Można tam zamontować elementy zabezpieczające grzałkę i inne.
W modelach z 2018 roku schemat pudełkowy jest inny.
Będzie nam miło, jeśli podzielisz się informacjami na temat bezpieczników i przekaźników w Toyocie Land Cruiser Prado 150, abyśmy mogli ulepszyć artykuł.
