Toyota Avensis 3 generacji oznaczona jest jako T27 / T270 i była produkowana w latach 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 i 2018 z nadwoziami sedan i kombi, zarówno z silnikami benzynowymi, jak i wysokoprężnymi . W tej publikacji znajdziesz informacje opisujące lokalizację wszystkich elektronicznych zespołów sterujących, przeznaczenie bezpieczników i przekaźników Toyota Avensis 3 wraz ze schematami skrzynkowymi i zdjęćiami ich wykonania. Podświetl bezpiecznik zapalniczki.
Wykonanie skrzynek i przeznaczenie znajdujących się w nich elementów może różnić się od prezentowanego. Sprawdź zadanie za pomocą diagramów na okładce pudełka.
Przedział pasażerski
Lokalizacja

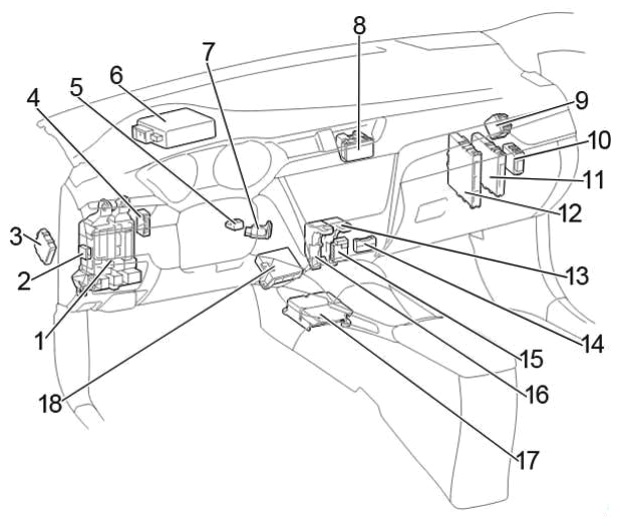

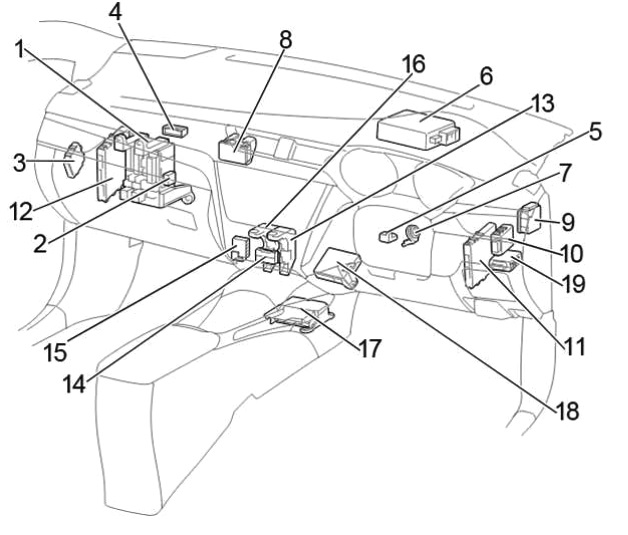

Ogólna lokalizacja bloków w kabinie
LHD
RHD
Opis
- Skrzynka bezpieczników / ECM nadwozia
- Dodatkowa skrzynka bezpieczników
- Jednostka sterująca aktywnymi światłami (AFS) / Jednostka sterująca zasięgiem reflektorów (bez AFS)
- Złącze dystrybucyjne
- Siłownik blokady kierownicy
- Jednostka sterująca wspomaganiem układu kierowniczego
- Kluczowy wzmacniacz transpondera
- Blok dystrybucyjny
- Blok dystrybucyjny
- Przekaźnik wycieraczek
- Jednostka sterująca mocą
- Jednostka sterująca systemem „Start-Stop”.
- Skrzynka przekaźników nr 1
- Złącze dystrybucyjne
- Złącze dystrybucyjne
- Skrzynka przekaźników nr 2
- Jednostka sterująca poduszką powietrzną
- Wzmacniacz klimatyzacji
- RHD: Przekaźnik zamka podwójnych drzwi

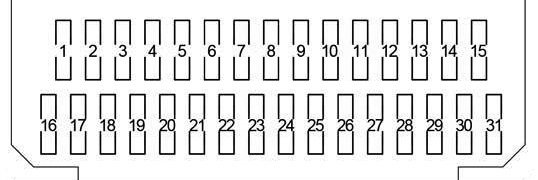

Skrzynka bezpiecznikowa

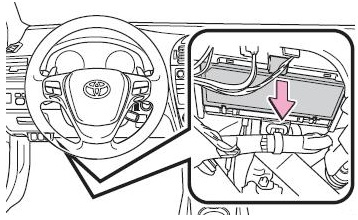

Znajduje się w kabinie pasażerskiej pod panelem po lewej stronie.

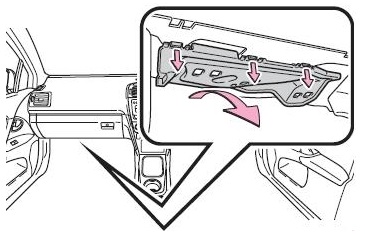

Dostęp do skrzynki
LHD
RHD

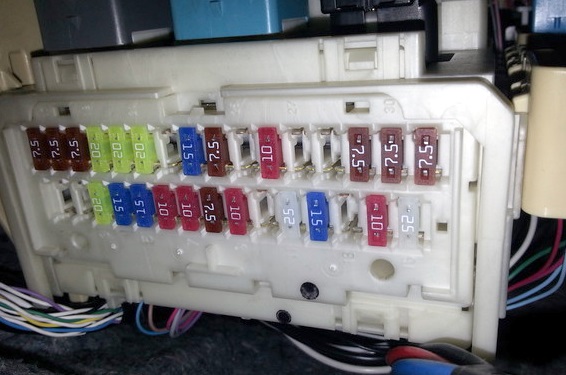

Zdjęcie poglądowe

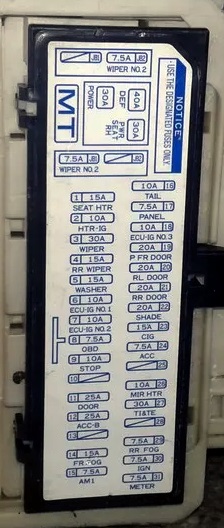

Schemat z okładki pudełka
Schemat
Przeznaczenie
| 1 | 7,5А AM1 – Układ rozruchowy, bezpieczniki: „ACC”, „CIG”, „ECU-IG NO.2”, „HTR-IG”, „WIPER”, „RR WIPER”, „WASHER”, „ECU-IG NO. .1”, „ECU-IG NR 3”, „SEAT HTR” |
| 2 | 15A FR FOG – Przed lutym 2013 r., od maja 2015 r.: Światła przeciwmgielne |
| 7,5A FR FOG – luty 2013 – maj 2015: Światła przeciwmgielne | |
| 3 | 7,5A DRL – Światła do jazdy dziennej |
| 4 | 25A ACC-B – Bezpieczniki: „CIG”, „ACC” |
| 5 | 25A DRZWI – System zamka drzwi, system podwójnego ryglowania |
| 6 | – |
| 7 | 10A STOP – Światła stop, światło stopu, układ przeciwblokujący, VSC+, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, automatyczna skrzynia biegów, układ blokady zmiany biegów, układ rozruchowy |
| 8 | 7,5A OBD – Złącze diagnostyczne |
| 9 | 10A ECU-IG NO.2 – Światła cofania, instalacja ładowania, światła awaryjne, odmgławiacz tylnej szyby, kontrolka niezapiętego pasa bezpieczeństwa pasażera, kontrolka “PASSENGER AIRBAG”, klimatyzacja, AFS, wyświetlacz cofania, czujnik systemu wspomagania parking Toyoty |
| 10 | 10A ECU-IG NR 1 – Korpus głównego ECU, inteligentny system wejścia i rozruchu, elektryczne wentylatory chłodzące, system blokady zmiany biegów, panoramiczna kurtyna dachowa, automatyczne przeciwodblaskowe wewnętrzne lusterko wsteczne, układ przeciwblokujący, czujnik układu kierowniczego, współczynnik odchylenia i czujnik przeciążenia, VSC+. środek do czyszczenia reflektorów. system przygotowania na wypadek sytuacji awaryjnych. ŁKA. system wspomagania kierowcy |
| 11 | 15A PODKŁADKA – Spryskiwacz szyby przedniej, spryskiwacz szyby tylnej |
| 12 | 15A RR WIPER – Wycieraczka tylna |
| 13 | 30A WIPER – Wycieraczki szyby przedniej, czujnik deszczu |
| 14 | 10A HTR-IG – Układ klimatyzacji |
| 15 | 15A SEAT HTR – Przed majem 2015 r.: Podgrzewacze siedzeń |
| 20A SEAT HTR – Od maja 2015 r.: Podgrzewacze siedzeń | |
| 16 | MIERNIK 7,5A – Zestaw wskaźników |
| 17 | 7.5A IGN – Układ blokady układu kierowniczego, układ poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, automatyczna skrzynia biegów, układ rozruchowy |
| 18 | 7,5A RR FOG – Tylna lampa przeciwmgłowa |
| 19 | – |
| 20 | 30A TI&TE – Regulacja pochylenia i odchylenia kierownicy |
| 21 | 10A MIR HTR – Podgrzewane zewnętrzne lusterka wsteczne |
| 22 | – |
| 23 | 7,5 A ACC – zewnętrzne lusterka wsteczne, system blokady zmiany biegów, system audio, główny korpus ECU, gniazdko elektryczne |
| 24 | 15A CIG – Zapalniczka samochodowa |
| 25 | 20A SHADE – Panoramiczna roleta dachowa |
| 26 | 20A RR DRZWI – Tylne prawe okno elektryczne |
| 27 | 20A RL DRZWI – Tylne lewe okno elektryczne |
| 28 | 20A P FR DOOR – Podnośnik szyby, strona pasażera z przodu |
| 29 | 10A ECU-IG NO.3 – Czujnik pomocy przy parkowaniu Toyoty, AFS, podgrzewana powierzchnia wycieraczek przedniej szyby, elektryczny hamulec postojowy, pas bezpieczeństwa z systemem zapobiegającym zderzeniu, łopatki zmiany biegów, regulacja pochylenia i jazdy kierownicy, elektryczne wspomaganie kierownicy |
| 30 | PANEL 7,5A – Przełącznik klimatyzacji, System audio, Podświetlenie dźwigni zmiany biegów Multidrive lub automatycznej skrzyni biegów, Podświetlenie schowka podręcznego, System ręcznego włączania/wyłączania poduszki powietrznej, Alarm awaryjny, Zapalniczka do papierosów, Włącznik spryskiwaczy reflektorów, Wyłącznik AFS OFF, Regulacja prędkości ogranicznika, przełącznik poziomowania reflektorów, przełącznik regulacji wysokości reflektorów, przełącznik „VSC OFF”, przełącznik pomocy przy parkowaniu Toyoty, przełącznik „LKA”, przełącznik ogrzewania siedzenia, przełącznik „SPORT”, przełączniki lusterka zewnętrznego, przycisk otwierania szyberdachu, króciec wlewu paliwa |
| 31 | 10A TAIL – Światła pozycyjne przednie, światła tylne, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgielne, przednie światła przeciwmgielne, ręczna regulacja wysokości reflektorów, oświetlenie tablicy rozdzielczej |
Za zapalniczkę odpowiada bezpiecznik nr 24 przy 15A. Kolejny bezpiecznik odpowiedzialny za działanie gniazdek elektrycznych znajduje się w skrzynce pod maską.

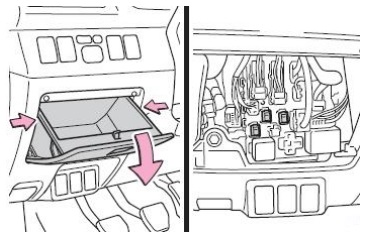

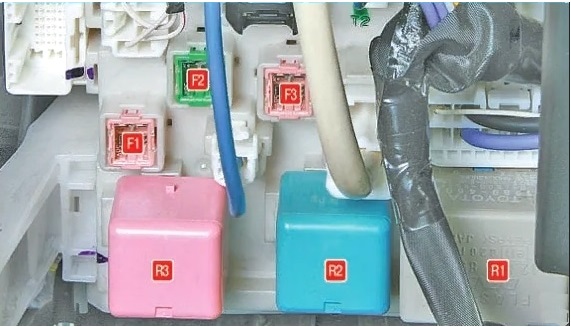

Górna część pudełka

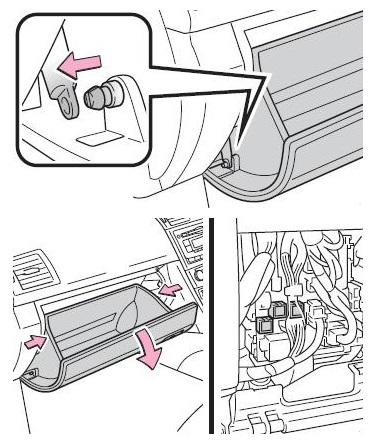

Aby uzyskać do niego dostęp, należy zdjąć osłonę panelu w modelach z kierownicą po lewej stronie.
Lub schowek na rękawiczki w modelach z kierownicą po prawej stronie.
Schemat
Oznaczenie
| F1 | ZASILANIE 30A – Elektryk nadwozia / elektryk szyb |
| F2 | 30/40A DEF – Zasilanie przekaźnika – przerywacz kierunkowskazów / Ogrzewana tylna szyba, bezpiecznik: “MIR HTR” |
| F3 | SIEDZENIE 30A PWR – Fotel zasilany elektrycznie |
| R1 | Przekaźnik – przerywacz kierunkowskazów |
| R2 | Przekaźnik nagrzewnicy |
| R3 | Przekaźnik „IG1” – układ zapłonowy |
Dodatkowa skrzynka bezpieczników
Schemat
Opis
- 7,5A WIPER NR 2 – Układ ładowania, moduł ECU układu wspomagania kierowcy
- rezerwa

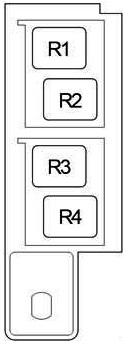

Skrzynka przekaźników nr 1

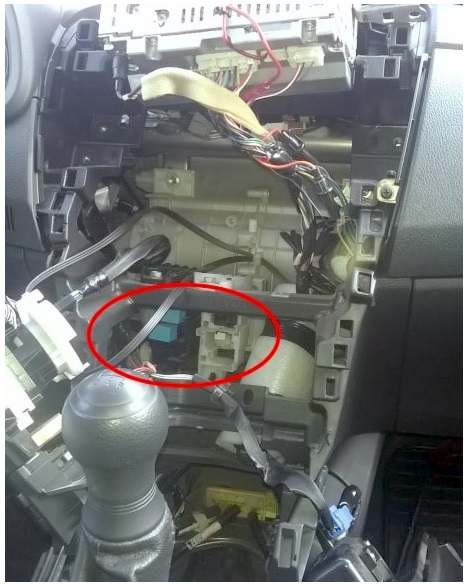

Skrzynki przekaźników numer 1 i numer 2 znajdują się obok siebie, patrz schemat.
Schemat
Przeznaczenie
| R1 | Przed czerwcem 2010 r.: Przednie światło przeciwmgielne (FR FOG) |
| Od października 2016: Oświetlenie wewnętrzne (DOME CUT) | |
| R2 | – |
| R3 | Przed listopadem 2011 r.: Tablica przyrządów |
| Od listopada 2011 r.: Światła do jazdy dziennej (DRL) | |
| R4 | Gniazdo (GNIAZDO ACC) |
Skrzynka przekaźników nr 2

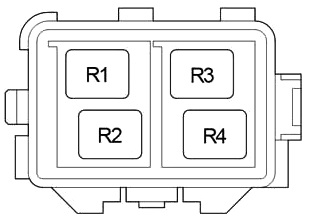

Schemat
Oznaczenie
| R1 | Rozrusznik (ST) |
| R2 | Tylne światło przeciwmgłowe (RR FOG) |
| R3 | Przekaźnik pomocniczy (ACC) |
| R4 | Czerwiec 2010 – maj 2015: Przednie światło przeciwmgielne (FR FOG) |
| Od października 2016 r.: Ogrzewana powierzchnia piór wycieraczek szyby przedniej (FR DEICER) |

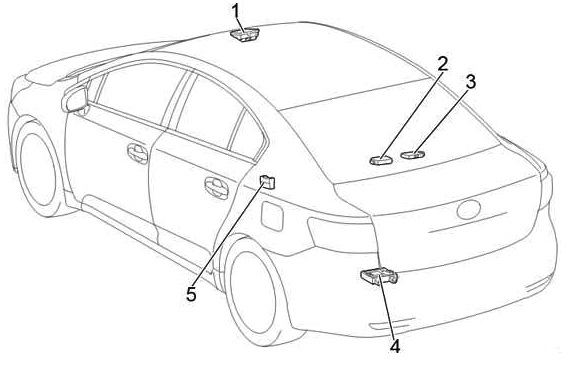

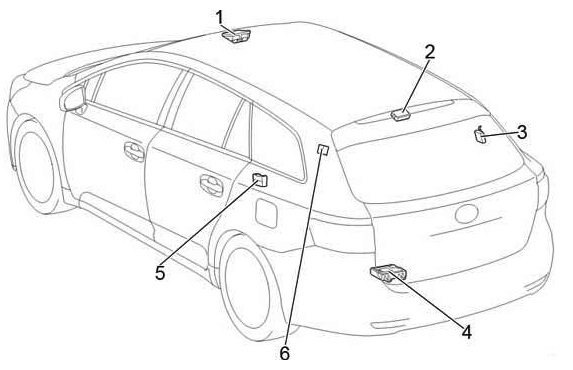

Dodatkowe elementy
Schemat
Sedan
Wóz
Przeznaczenie
- Czujnik bezpieczeństwa przedzderzeniowego
- Jednostka sterująca systemu monitorowania ciśnienia w oponach
- Odbiornik centralnego zamka
- Jednostka sterująca hamulca postojowego
- Złącze dystrybucyjne
- Jednostka sterująca szyberdachem

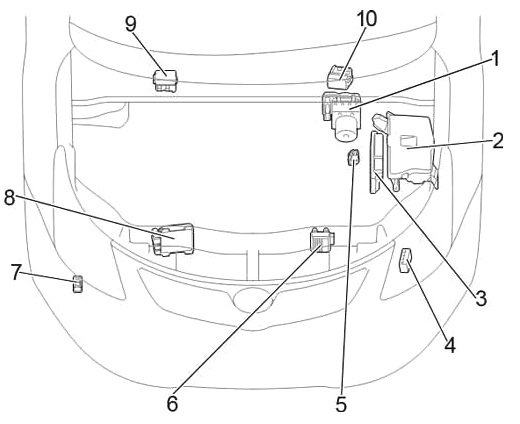

Komora silnika
Lokalizacja
Ogólna lokalizacja skrzynek pod maską
Opis
- ECU kontroli poślizgu
- Skrzynka bezpieczników i przekaźników
- Jednostka sterująca silnika
- Sterownik świec żarowych
- Przekaźnik świecy żarowej
- Jednostka sterująca skrzynią biegów
- Przekaźnik wycieraczek reflektorów
- Jednostka sterująca wtryskiwaczami
- LHD: Skrzynka przekaźników
- RHD: Skrzynka przekaźników

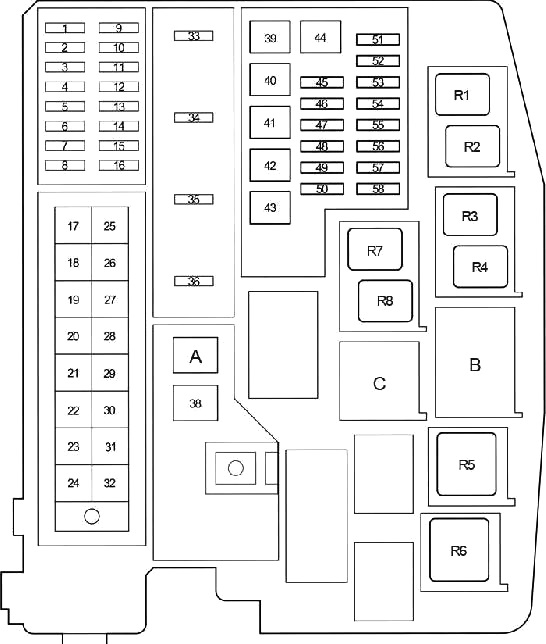

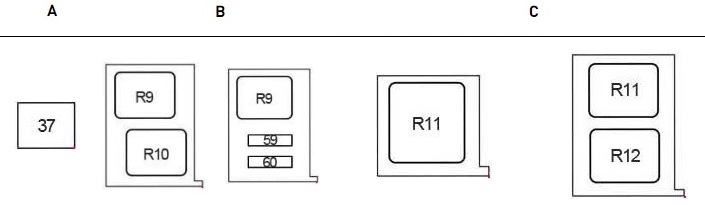

Skrzynka bezpieczników i przekaźników

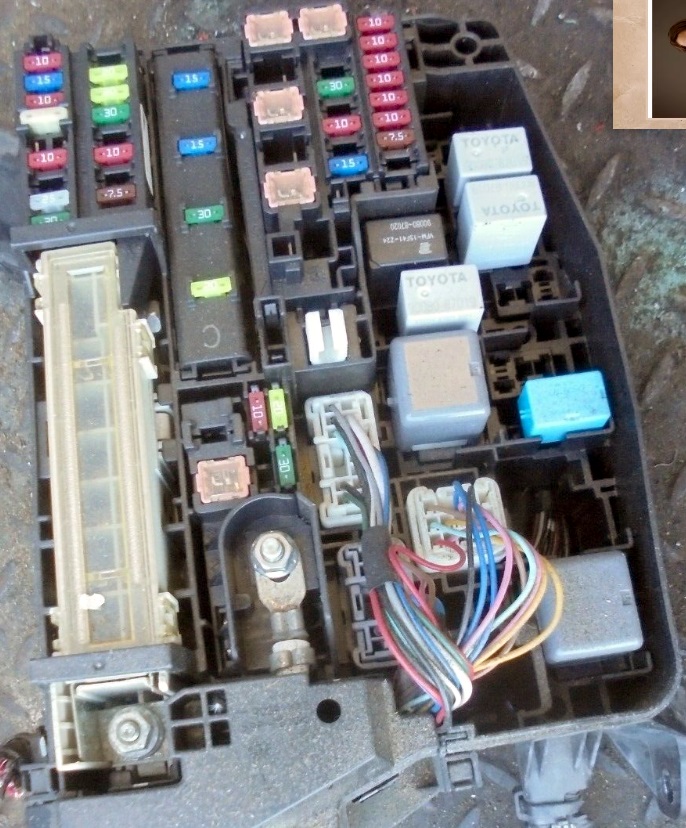

Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | 10A DOME – Oświetlenie bagażnika, indywidualne oświetlenie lusterek, oświetlenie włącznika silnika, oświetlenie przednich drzwi, oświetlenie osobiste/wewnętrzne, oświetlenie osobiste, oświetlenie przestrzeni na nogi |
| 2 | 15/20A RAD NR 1 – System audio |
| 3 | 10A ECU-B – Przyrządy i wskaźniki, główny korpus ECU. czujnik skrętu, lampa ostrzegawcza, system podwójnej blokady, pilot zdalnego sterowania, inteligentny system wsiadania i uruchamiania, regulacja pochylenia i zasięgu kierownicy |
| 4 | DCC |
| 5 | 10A ECU-B2 – Inteligentny system wejścia i uruchomienia, system klimatyzacji, moduł kodu identyfikacyjnego, elektryczne szyby, elektrycznie sterowana regulacja foteli |
| 6 | 7,5A EFI MAIN NO.2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 7 | 25A DRZWI NR 2 – Przed majem 2015: System zamka drzwi |
| 7,5A ECU BODY – Od maja 2015: ECU nadwozia | |
| 8 | 30A AMP – System audio |
| 9 | – |
| 10 | 20A STRG LOCK – Układ blokady kierownicy |
| 11 | 20A A/F – Układ wydechowy |
| 12 | 30A AM2 – Układ rozruchowy |
| 13 | 10A ETCS – Elektroniczny układ sterowania przepustnicą |
| 14 | 10A TURN-HAZ – Kierunkowskazy, światła awaryjne |
| 15 | 7,5A ALT-S – Układ ładowania |
| 16 | 7,5A AM2 NR 2 – Układ rozruchowy |
| 17 | 50A HTR – Układ klimatyzacji |
| 18 | 50A ABS NR 1 – ABS, VSC |
| 19 | 30A WENTYLATOR CDS – Wentylator chłodzący |
| 20 | WENTYLATOR RDI 40A – Wentylator chłodzący |
| 21 | 30A H-LP CLN – Środek do czyszczenia reflektorów |
| 22 | 120A IP/JB – Bezpieczniki: „ECU-IG NO.2”, „HTR-IG”, „WIPER”, „RR WIPER”, „WASHER”, „ECU-IG NO.1”, „ECU-IG NO.1”, „ECU-IG NO.1”. 3”, „SEAT HTR”, „AM1”, „DRZWI”, „STOP”, „FR DRZWI”, „ZASILANIE”, „RR DRZWI”, „RL DRZWI”, „OBD”, „ACC-B”, „„ RR MGŁA”, „FR MGŁA”, „DEF”, „TYŁ”, „SZYBRODACH”, „DRL” |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | 50A H-LP MAIN – Bezpieczniki: „H-LP LH LO”, „H-LP RH LO”, „H-LP LH HI”, „H-LP RH HI” |
| 27 | 50A P/I – Bezpieczniki: „EFI MAIN”, „HORN”, „IG2”, „EDU” |
| 28 | 50A EFI MAIN – Przed majem 2015 r.: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „EFI NO.1”, „EFI NO.2” |
| 50A FUEL HTR – Od maja 2015: Ogrzewanie paliwowe | |
| 29 | 30A P-SYSTEM – przed majem 2015 r.: System VALVEMATIC |
| 50A EPKB – Od maja 2015: Elektryczny hamulec postojowy | |
| 30 | 80A GLOW – przed majem 2015 r.: Układ żarzenia silnika |
| 80A EPS – Od maja 2015 r.: Elektryczne wspomaganie kierownicy | |
| 31 | 80A EPS – przed majem 2015 r.: Elektryczne wspomaganie kierownicy |
| 80A GLOW – od maja 2015 r.: Układ żarzenia silnika | |
| 32 | 140A ALT – przed majem 2015 r.: Bezpieczniki: „RDI FAN”, „CDS FAN”, „H-LP CLN”, „PWR SEAT LH”, „FUEL OPN”, „ABS NO.1”, „ABS NO.2” , „FR DEICER”, „PSB”, „HTR”, „STV HTR”, „PWR OUTLET”, „HTR SUB NR 1”, „HTR SUB NR 2”, „HTR SUB NR 3”, „ECU -IG NR 2 ”,„ HTR-IG ”,„ WYCIERACZKA ”,„ WYCIERACZKA RR ”,„ PODKŁADKA ”,„ ECU-IG NR 1 ”,„ ECU-IG NR 3 ”,„ SEAT HTR ”,„ AM1”, „DRZWI”, „STOP”, „P FR DRZWI”, „ZASILANIE”, „RR DRZWI”, „RL DRZWI”, „OBD”, „ACC-B”, „RR Mgła”, „FR Mgła”. , „TI & TE”, „SHADE”, „PWR SEAT RH”, „DEF”, „TAIL”, „DRL” |
| 120A ALT – przed majem 2015 r.: Bezpieczniki: „RDI FAN”, „CDS FAN”, „H-LP CLN”, „PWR SEAT LH”, „FUEL OPN”, „ABS NO.1”, „ABS NO.2” , „FR DEICER”, „PSB”, „HTR”, „STV HTR”, „PWR OUTLET”, „HTR SUB NR 1”, „HTR SUB NR 2”, „HTR SUB NR 3”, „ECU -IG NR 2 ”,„ HTR-IG ”,„ WYCIERACZKA ”,„ WYCIERACZKA RR ”,„ PODKŁADKA ”,„ ECU-IG NR 1 ”,„ ECU-IG NR 3 ”,„ SEAT HTR ”,„ AM1”, „DRZWI”, „STOP”, „P FR DRZWI”, „ZASILANIE”, „RR DRZWI”, „RL DRZWI”, „OBD”, „ACC-B”, „RR Mgła”, „FR Mgła”. , „TI & TE”, „SHADE”, „PWR SEAT RH”, „DEF”, „TAIL”, „DRL” | |
| 33 | 15A IG2 – Przed majem 2015 r.: Bezpieczniki: „IGN”, „METER” |
| POMPA PALIWA 30A – Od maja 2015: Pompa paliwa | |
| 34 | Klakson 15A – Sygnał dźwiękowy |
| 35 | 30A EFI MAIN – Przed listopadem 2011: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki: „EFI NO.1”, „EFI NO.2 |
| 10A FUEL OPN – Od listopada 2011: Klapa wlewu paliwa | |
| 36 | 20A EDU – Do maja 2015: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 15A IGT/INJ – Przed majem 2015 r.: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ zapłonowy | |
| 15A IGT/INJ – Od maja 2015: Bezpieczniki: „IGN”, „METER” | |
| 37 | 50A EFI GŁÓWNY – Od maja 2015 r.: Bezpieczniki: „EFI NO.1”, „EFI NO.2”, „EFI NO.4” |
| 38 | 30A E-PKB – przed majem 2015 r.: Elektryczny hamulec postojowy |
| 40A BBC – od maja 2015 r.: System Start-Stop | |
| 39 | 30A HTR SUB NR 3 – Przed majem 2015 r.: Nagrzewnica pomocnicza |
| 40 | – |
| 41 | 30A HTR SUB NR 2 – Przed majem 2015 r.: Nagrzewnica pomocnicza |
| 42 | 50A HTR – Od maja 2015: Układ klimatyzacji |
| 43 | 30A HTR SUB NR 1 – Przed majem 2015: Nagrzewnica pomocnicza |
| 50A HTR SUB NR 1 – Od maja 2015: Nagrzewnica pomocnicza | |
| 44 | 30A PWR SEAT LH – Fotel elektrycznie sterowany, podparcie lędźwiowe |
| 45 | 25A STV HTR – Nagrzewnica pomocnicza |
| 46 | 30A ABS NR 2 – ABS, VSC |
| 47 | 20A FR DEICER- Ogrzewana powierzchnia piór wycieraczek szyby przedniej |
| 48 | 10A FUEL OPN – Klapa wlewu paliwa |
| 49 | 30A PSB – Pas bezpieczeństwa z systemem zapobiegającym zderzeniu |
| 50 | 15A PWR OUTLET – Gniazdo / Zapalniczka |
| 51 | 10А H-LP LH LO – Reflektor lewy (low swat) / Lampy HID 15A (HID): Reflektor lewy (low swat) |
| 52 | 10А H-LP RH LO – Левая фара (ближний сват) / 15А Газоразрядные лампы (HID): Левая фара (ближний сват) |
| 53 | 10A H-LP LH HI – Левая фара (дальний свет) |
| 54 | 10A H-LP RH HI – Правая фара (дальний свет) |
| 55 | 10A EFI NO.1 – Распределенная система впрыска топлива/ последовательная распределенная система впрыска топлива, из меритель потока воздуха, система выпуска отработанных газов |
| 7,5A EFI NO.1 – Распределенная система впрыска топлива/ последовательная распределенная система впрыска топлива, и змеритель потока воздуха, система выпуска отработанных газов | |
| 56 | 10A EFI NO.2 – Система забора воздуха, измеритель потока воздуха, система выпуска отработанных газов |
| 15A EFI NO.2 – Система забора воздуха, измеритель потока воздуха, система выпуска отработанных газов | |
| 57 | 7,5A IG2 NO.2 – System запуска |
| 58 | 7,5A EFI NO – Распределенная система впрыска топлива/ последовательная распределенная система впрыска топлива, пре дохранители: „EFI NR 1”, „EFI NR 2” |
| 59 | 5A CDS EFI – Вентилятор системы охлаждения |
| 60 | 7,5A EFI NO.3 – Распределенная система впрыска топлива/ последовательная распределенная система впрыска топлива |
| 5A RDI EFI – Вентилятор системы охлаждения | |
| Przekaźnik | |
| R1 | Przed listopadem 2013 r.: Podgrzewane pióra wycieraczek/światła stopu (FR DEICER/BRAKE LP) |
| Od listopada 2013: Wentylator chłodzący (FAN NR 2) | |
| R2 | Wentylator chłodzący (WENTYLATOR NR 3) |
| R3 | Przed majem 2015 r.: Czujnik proporcji paliwa i powietrza (A/F). |
| Od maja 2015 r.: Lampa przeciwmgielna (FR FOG LH) | |
| R4 | Przed majem 2015 r.: Oświetlenie wewnętrzne (DOME CUT) |
| Od maja 2015 r.: Lampa przeciwmgielna (FR FOG RH) | |
| R5 | Jednostka sterująca silnika (EFI MAIN) |
| R6 | Reflektory (H-LP) |
| R7 | Przed listopadem 2013 r.: Wentylator chłodzący (WENTYLATOR NR 2) |
| Listopad 2013 – październik 2016: Podgrzewana powierzchnia piór wycieraczek szyby przedniej (FR DEICER) | |
| Od października 2016: Ściemniacz | |
| R8 | Wentylator chłodzący (WENTYLATOR NR 1) |
| R9 | Maj 2015 – Październik 2016: Oświetlenie wewnętrzne (DOME CUT) |
| Od października 2016 r.: (TSS C HTR) | |
| R10 | Przed listopadem 2011 r.: Klapa wlewu paliwa (FUEL OPN) |
| R11 | Przed listopadem 2011 r.: Ściemniacz |
| Od listopada 2011 r.: | |
| bez AFS: Ściemniacz | |
| Od listopada 2011 r.: | |
| AFS: – | |
| maj 2015 – październik 2016: | |
| z ogrzewaniem paliwa (P/t): Ogrzewanie paliwem (FUEL HTR) | |
| bez podgrzewania paliwa: – | |
| R12 | Od listopada 2011 r.: |
| AFS: Ściemniacz | |
| Maj 2015 – październik 2016: Ściemniacz | |
Skrzynka przekaźników
Schemat
Przeznaczenie
| R1 | – |
| R2 | Nagrzewnica pomocnicza (HTR SUB NR 1) |
| R3 | Nagrzewnica pomocnicza (HTR SUB NR 2) |
| R4 | Nagrzewnica pomocnicza (HTR SUB NR 3) |
Jeśli masz coś do dodania – napisz w komentarzach.
