Toyota Ipsum (Picnic) bezpieczniki i przekaźniki

Toyota Ipsum 1 generacji była produkowana w latach 1996, 1997, 1998, 1999, 2000 i 2001 z oznaczeniami nadwozia CXM10G, SXM10G, SXM15G. W tym czasie model został zaktualizowany. W Europie samochód ten znany jest pod nazwą Toyota Picnic . W tym materiale znajdziesz informacje opisujące lokalizacji elektronicznych jednostek sterujących, szczegółowy opis bezpieczników i przekaźników Toyota Ipsum wraz ze schematami skrzynek i ich lokalizacją. Osobno pokażemy bezpiecznik zapalniczki.

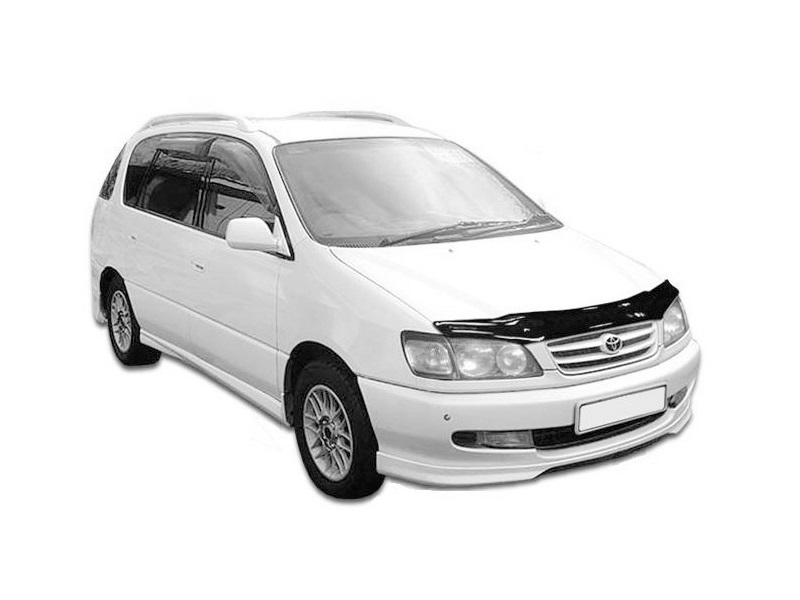

Toyota Ipsum 10 15

Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.

Przedział pasażerski

Lokalizacja

Toyoty Ipsuma

Schemat

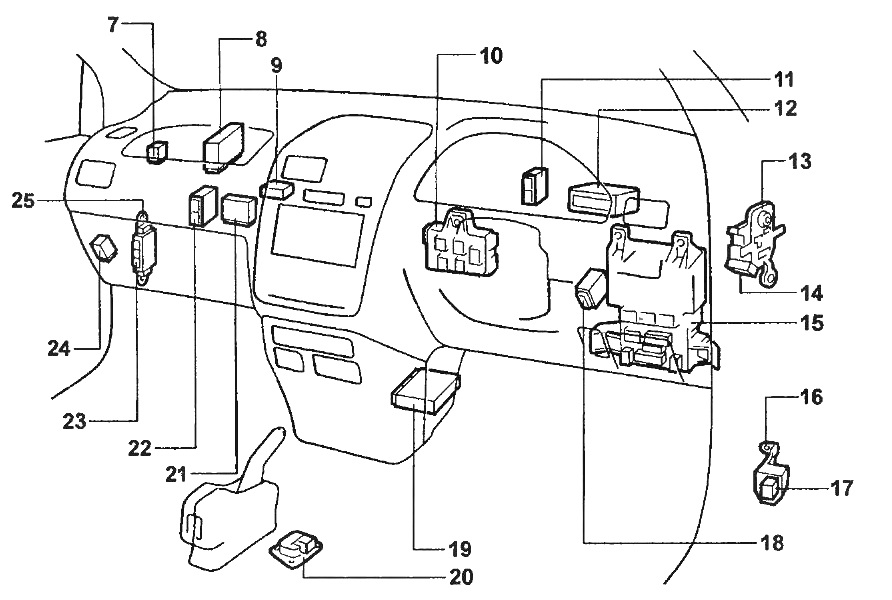

Lokalizacja ips

Opis

  • 7 przekaźnik pompy paliwa
  • 8 jednostka sterująca silnika
  • 9 jednostka sterująca kamerą cofania
  • 10 centralny blok montażowy
  • 11-wzmacniacz radiowy
  • 12 Odbiornik TV (od 08.97)
  • 13 blok przekaźników nr 1,
  • 14 przekaźnik tylnej nagrzewnicy
  • 15 skrzynka bezpieczników w kabinie pasażerskiej
  • 16 blok przekaźników na przegrodzie komory silnika
  • 17 przekaźnik mocy pomocniczej
  • 18 Przekaźnik sterujący centralnym zamkiem
  • 19 czujnik środkowej poduszki powietrznej
  • 20 czujnik opóźnienia (ABS)
  • 21 wzmacniacz klimatyzacji
  • 22 Jednostka sterująca ABS
  • 23 skrzynka bezpieczników
  • 24 Jednostka sterująca systemem parkowania
  • 25 wspornik złącza.

Piknik Toyoty

Schemat

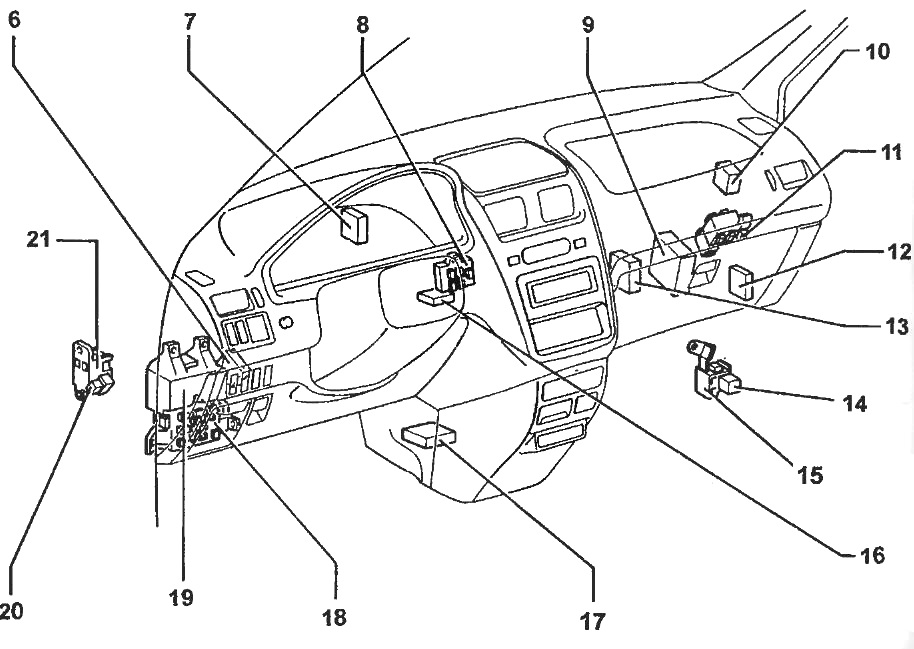

Lokalizacja pikniku

Przeznaczenie

  • 6 przekaźników sterujących zamkiem drzwi
  • 7 Jednostka sterująca immobilizera
  • 8 centralny blok montażowy
  • 9 sterownik silnika (modele z ręczną skrzynią biegów), sterownik silnika i automatyczna skrzynia biegów (modele z automatyczną skrzynią biegów)
  • 10 przekaźnik oświetlenia dziennego
  • 11 przekaźnik pompy paliwa
  • 12 Jednostka sterująca ABS
  • 13 wzmacniacz klimatyzatora
  • 14 gniazdo przekaźnika do podłączenia dodatkowego wyposażenia
  • 15 blok montażowy do podłączenia dodatkowego wyposażenia
  • 16 wzmacniacz immobilizera
  • 17 Czujnik SRS
  • 18 skrzynka bezpieczników w kabinie pasażerskiej
  • 19 zintegrowany przekaźnik
  • 20 przekaźnik tylnej nagrzewnicy
  • 21 blok przekaźników w przegrodzie komory silnika.

Skrzynka bezpiecznikowa

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej, za osłoną ochronną.

Zdjęcie

Schemat z okładki pudełka

Pokrycie

Schemat

Diagram

Przeznaczenie

17,5A KRĘT – Kierunkowskazy
27,5A IDLE UP – Elektroniczna jednostka sterująca silnikiem
330A DRZWI – Zamki drzwiowe
4ROZRUSZNIK 7,5A – Elektroniczna jednostka sterująca silnikiem
510A OGON – Wymiary oświetlenia pomieszczenia
620A WYCIERACZKA – Wycieraczki i spryskiwacze
710A ECU-IG – ABS, system parkowania, elektroniczna jednostka sterująca układem napędu na wszystkie koła
815A MIERNIK АС – Klimatyzacja i ogrzewanie
915A STOP – Światła stopu, dodatkowe światło stopu
1015A LITRÓW , RADIO – Zegar, radio, odtwarzacz CD, bezpiecznik zapalniczki samochodowej, sterowanie lusterkami
117,5A IG – Elektroniczna jednostka sterująca silnikiem
1230A RR DEF – Ogrzewana tylna szyba
1310A RR NAGRZEWNICA – Nagrzewnica tylna
1415A FR FOG – Przednie światła przeciwmgielne
40A AM1 – Stycznik grupy mocy zamków zapłonowych
MOC 30A – Elektryczne szyby

Za zapalniczkę odpowiada bezpiecznik nr 10, 15A.

Komora silnika

Lokalizacja

Toyoty Ipsuma

Schemat

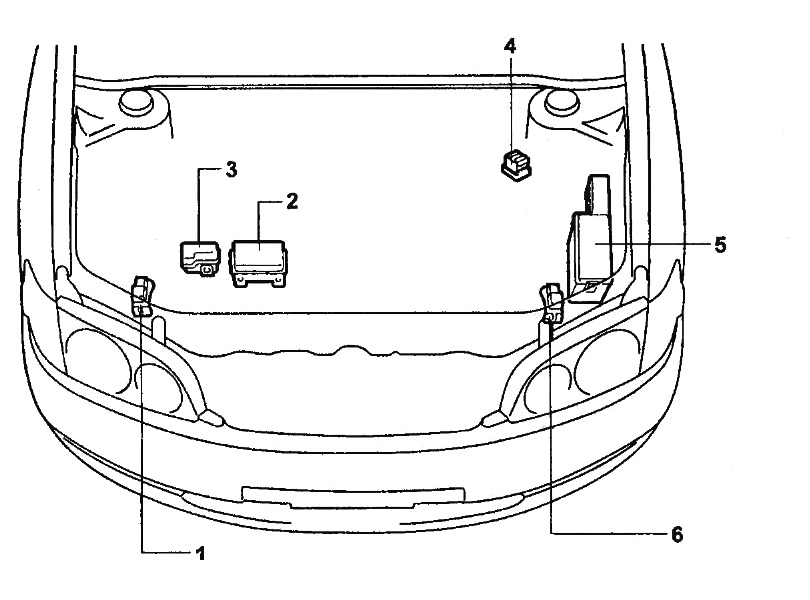

Lokalizacja ipsum 2

Oznaczenie

  1. prawy przedni czujnik SRS
  2. skrzynka przekaźnikowa nr 5 (ZS-TE)
  3. Pudełko na rzepę nr 5 (3S-FE)
  4. Przekaźnik świecy żarowej
  5. skrzynka bezpieczników i przekaźników w komorze silnika, skrzynka bezpieczników, skrzynka przekaźników nr 2
  6. lewy przedni czujnik SRS

Piknik Toyoty

Schemat

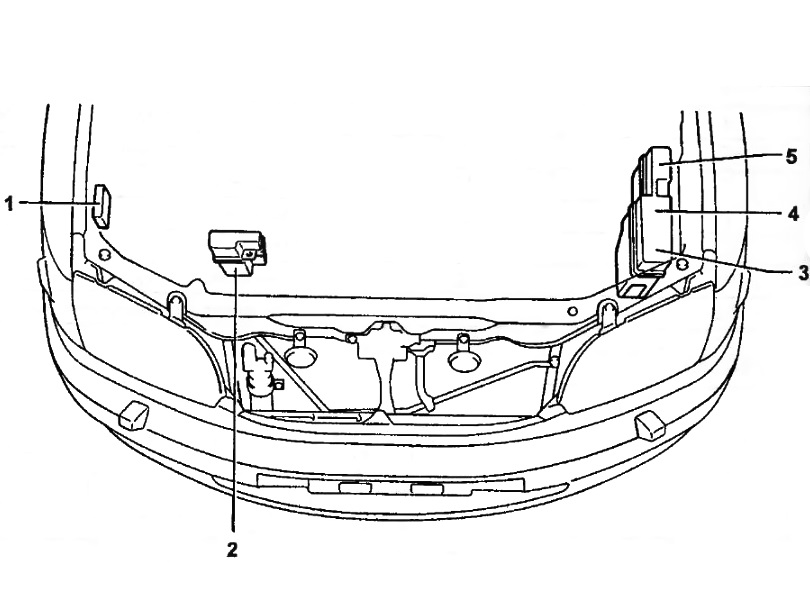

Miejsce pikniku 2

Opis

  1. przekaźnik spryskiwaczy reflektorów
  2. skrzynka przekaźników nr 7
  3. skrzynka bezpiecznikowa
  4. skrzynka montażowa bezpieczników i przekaźników w komorze silnika
  5. skrzynka przekaźników w komorze silnika.

Skrzynka bezpieczników i przekaźników

Znajduje się po lewej stronie komory silnika.

Zdjęcie 2

Schemat

Schemat pokrycia

Przeznaczenie

ECU-B – Poduszka powietrzna, układ ABS7,5 А
ZAGROŻENIE – Alarm10 А
RR CLR – Klimatyzator tylny10 А
AM 2 – Stacyjka zapłonu30 А
AM 2, FUEL HTR – Stacyjka, podgrzewacz paliwa30 А
RAD nr 1 – Magnetofon radiowy15 А
PWR 2 – Szyby kierowcy30 А
ALT-S – Generator5A
DOME – Oświetlenie wewnętrzne, oświetlenie lokalne, oświetlenie bagażnika, zegar10 А
HEAD (LH) – Reflektory (lewe)15 А
HEAD (RH) – Reflektory (prawe)15 А
EFI – Układ wtrysku paliwa15 А
Klakson – Sygnał dźwiękowy10 А
KLAKSON, HAZ – Sygnał dźwiękowy, alarm15 А
GNIAZDO ACC, WYJŚCIE PWR – Gniazdo (bagażnik)15 А
EFI – Przekaźnik układu wtryskowego
ST – Przekaźnik rozrusznika
RÓŻEK – Przekaźnik sygnału
GŁOWICA – Przekaźnik reflektorów
POL MAIN – Przekaźnik główny silnika
FAN – przekaźnik wentylatora chłodnicy
HTR – przekaźnik nagrzewnicy
ALT – generator120A
HTR – dozownik50A
ABS – ABS60A

Naprawdę pudełko

Zdjęcie

Zdjęcie poglądowe ich wykonania

Zdjęcie 4

Opis

  • ABS – przekaźnik ABS
  • ABS MTR – Przekaźnik silnika ABS
  • HEAD LO – Bezpiecznik reflektora



Oddzielnie poza skrzynkami można zamontować dodatkowe elementy, np. na przegrodzie komory silnika na zdjęciu (nr Piknikowy 21), (nr Ipsum 16) można umieścić: przekaźnik reflektorów i przekaźnik kierunkowskazów.

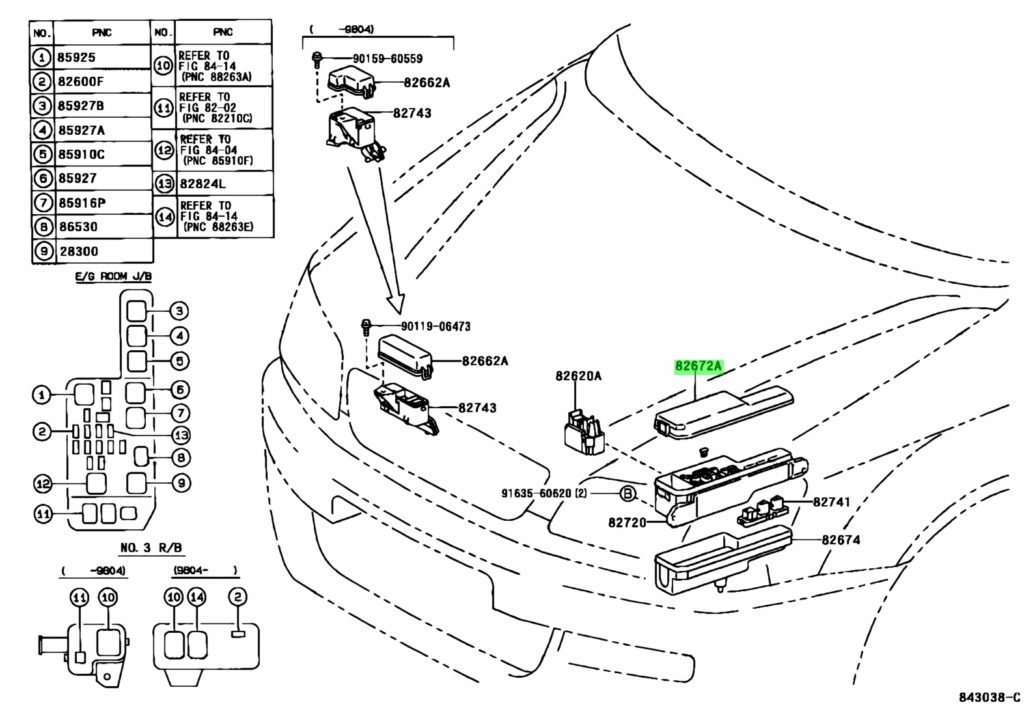

Numer katalogowy elementów przekaźnikowych

Przekaźnik

Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
