Druga generacja Toyoty RAV4 oznaczona była (CA20W/XA20W) i była produkowana w latach 2000, 2001, 2002, 2003, 2004 i 2005. W tej publikacji znajdziesz lokalizacji głównych elektronicznych jednostek sterujących, szczegółowy opis bezpieczników i przekaźników Toyota Rav 4 (2 generacja) ze schematami pudełkowymi i zdjęciami ich wykonania. Osobno zwracamy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja pudełek może różnić się od pokazanej i zależy od regionu dostawy, roku produkcji i poziomu wyposażenia Twojego samochodu.
Contents
Przedział pasażerski
Lokalizacja
Rysunek poglądowy

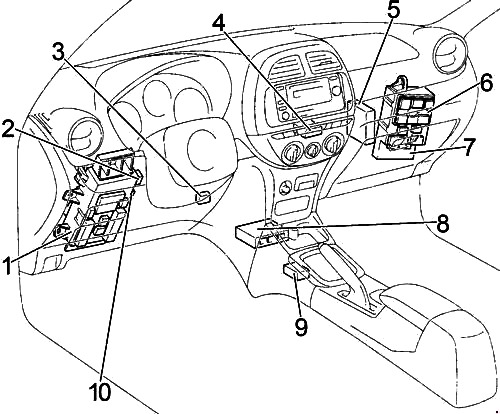

LHD

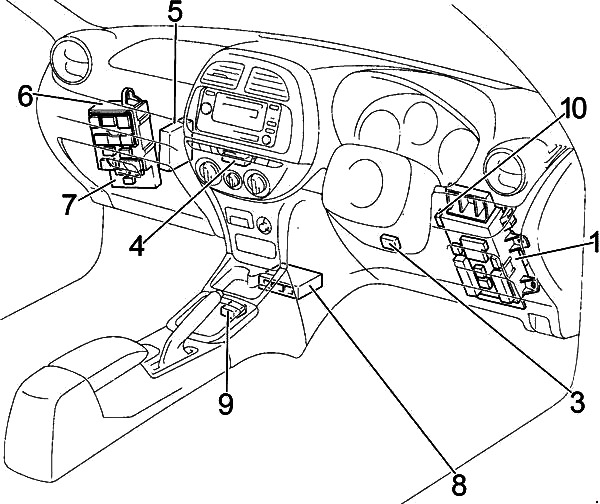

RHD
Opis
- Skrzynka bezpiecznikowa
- LHD: Przekaźnik świateł bocznych
- Kluczowy wzmacniacz transpondera
- Wzmacniacz klimatyzacji
- Jednostka sterująca silnika i skrzyni biegów (A / T)
Jednostka sterująca silnika (M / T) - Blok dystrybucyjny
- Blok dystrybucyjny
- Centralna jednostka poduszki powietrznej
- Jednostka sterująca blokady dźwigni zmiany biegów
- Przekaźnik kierunkowskazów (alarm)

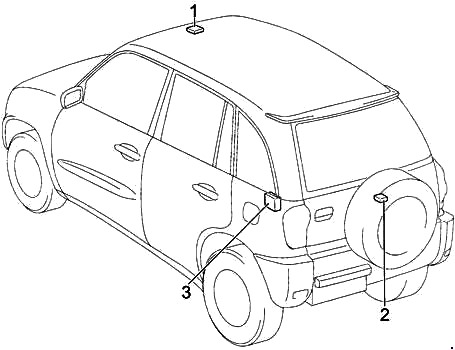

Schemat elementów dodatkowych
Przeznaczenie
- Przekaźnik i sterownik szyberdachu
- Przekaźnik wycieraczki tylnej
- Odbiornik centralnego zamka

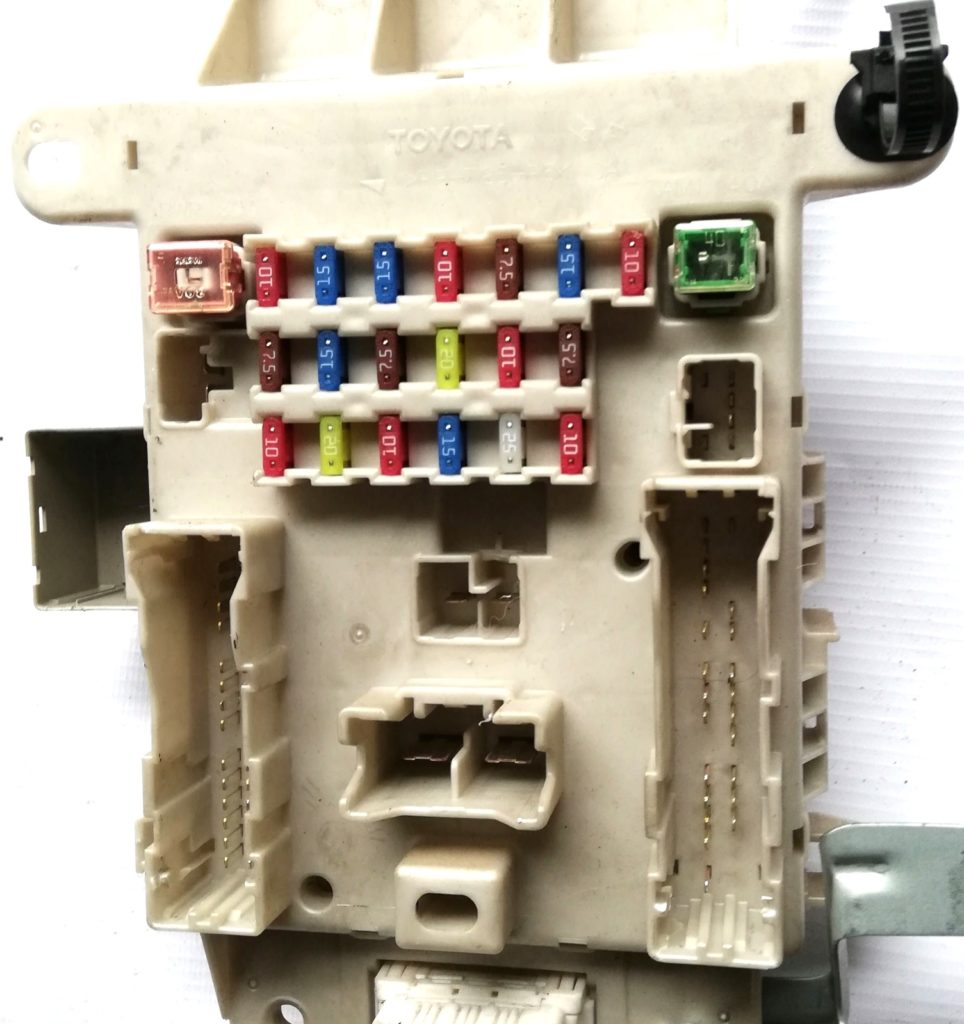

Skrzynka bezpiecznikowa

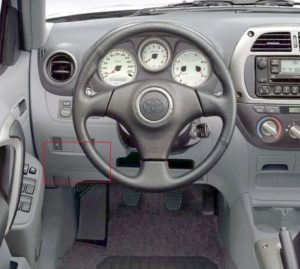

Znajduje się pod deską rozdzielczą po lewej stronie. Aby uzyskać dostęp, zdejmij osłonę ochronną panelu.
Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | 10A STOP – Światła stop, dodatkowe światło hamowania, ABS, blokada dźwigni zmiany biegów, tempomat, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 2 | 15A CIG – Zapalniczka samochodowa |
| 3 | GNIAZDO ZASILANIA 15A – Gniazdo |
| 4 | 10A S-HTR – Podgrzewane siedzenia |
| 5 | 7,5A Oświetlenie tablicy przyrządów, zestaw wskaźników, przednie światło przeciwmgielne, podgrzewane lusterka, klimatyzacja |
| 6 | 15A FR FOG – Przednie światło przeciwmgielne |
| 7 | 10A KLAKSON – Sygnał dźwiękowy |
| 8 | 7,5A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy rozdzielczej |
| 9 | 15А TYŁ I PANEL – Bezpieczniki „PANEL”, „TAIL” |
| 10 | 7,5A ACC – System audio, blokada dźwigni zmiany biegów, zegar, elektrycznie sterowane lusterka |
| 11 | 20A DEF – Ogrzewana tylna szyba |
| 12 | Światła cofania, wentylator chłodzący, klimatyzacja, kontrolki automatycznej skrzyni biegów, układ ładowania |
| 13 | 7,5А OBD – Złącze diagnostyczne |
| 14 | 10A IG2 – Wskaźnik rozładowania akumulatora, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, poduszki powietrzne, zestaw wskaźników |
| 15 | 20А DRZWI – Centralny zamek |
| 16 | 10A MIR HTR – Podgrzewane lusterka |
| 17 | 15A RR WIP – Wycieraczka i spryskiwacz tylnej szyby |
| 18 | 25A WIP – Wycieraczka i spryskiwacz przedniej szyby |
| 19 | 10A ECU IG-Alarm, zestaw wskaźników, ABS, poduszki powietrzne, blokada dźwigni zmiany biegów, tempomat, VSC, TRC |
| 20 | MOC 30A – Szyberdach, podnośniki szyb |
| 21 | 40А AM1 – Gniazda, ogrzewanie tylnej szyby, bezpieczniki: „ACC”, „CIG”, „ECU IG”, „GAUGE”, „RR WIP”, „S − HTR” i „WIP” |
Za działanie zapalniczki odpowiada bezpiecznik nr 2 przy 15A.

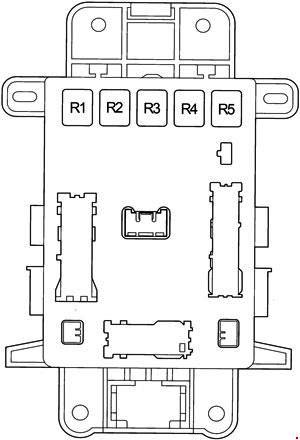

Niektóre przekaźniki można zamontować z tyłu skrzynki.
Schemat
Oznaczenie
| R1 | Sygnał dźwiękowy |
| R2 | Tylne światło przeciwmgłowe (RR FOG) |
| R3 | Ogrzewana tylna szyba (DEF) |
| R4 | Gniazda (PWR OUTLET) |
| R5 | Elektryczne szyby, szyberdach (PWR) |
Komora silnika
Lokalizacja

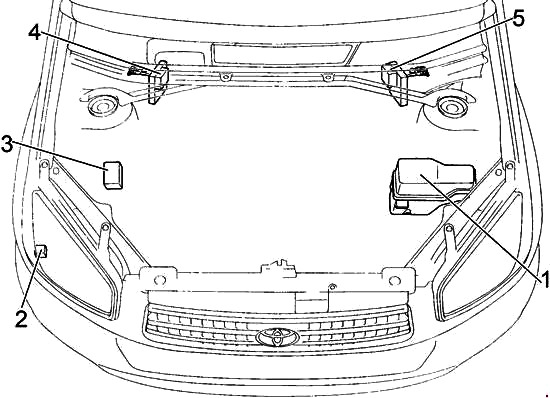

Rysunek poglądowy
Przeznaczenie
- Skrzynka bezpieczników i przekaźników
- Przekaźnik wycieraczek reflektorów
- Jednostka sterująca ABS
- LHD: Skrzynka bezpieczników zasilania
- RHD: Skrzynka bezpieczników zasilania
Skrzynka bezpieczników i przekaźników
Pod maską, po lewej stronie, pod pokrywą ochronną, znajduje się główna skrzynka bezpieczników i przekaźników. Może składać się z 2 działów.

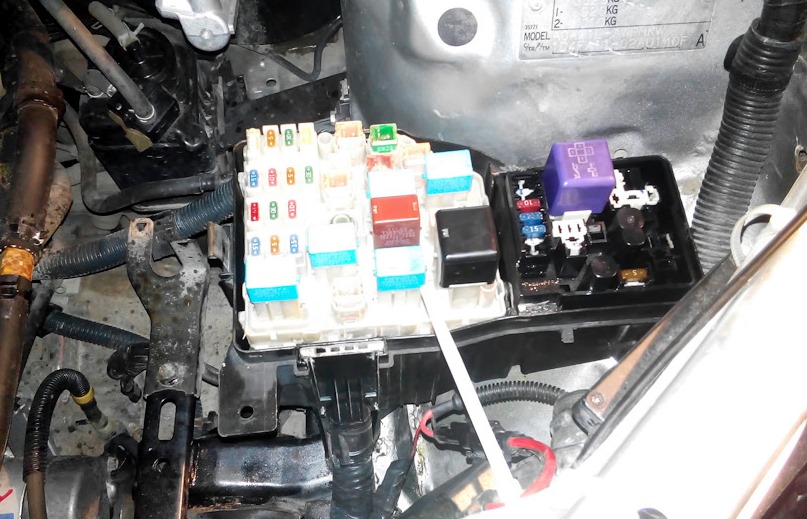

Zdjęcie

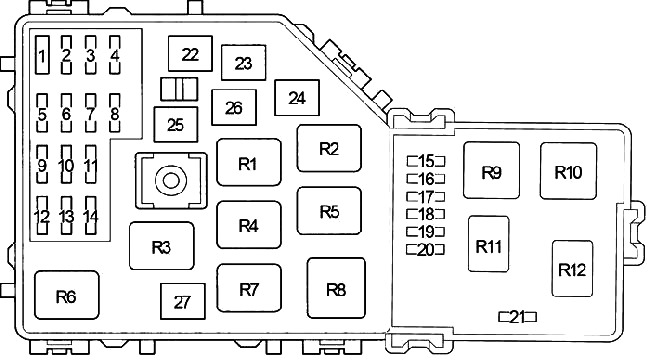

Schemat
Opis
| 1 | Sweter |
| 2 | 5А ALT-S – Układ ładowania |
| 3 | 20A A/F – Czujnik proporcji paliwa i powietrza |
| 30А RADIO NR 2 – System audio | |
| 4 | 20A EFI1 – Układ wtrysku wielopunktowego / sekwencyjny wielopunktowy układ wtrysku paliwa, czujnik temperatury oleju ASB, bezpieczniki: „EFI2”, „EFI3” |
| 5 | 30A CUT – Bezpieczniki: „RADIO”, „DOME” |
| 6 | 10A HAZ – Alarm |
| 7 | 5A EFI2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 8 | 30A ABS 2 – ABS, VSC, TRC, układ wspomagania hamulców |
| 9 | 10A DOME – Oświetlenie osobiste, zegar, oświetlenie wnętrza, klimatyzacja, bezprzewodowy system zdalnego sterowania, kierunkowskaz świateł drogowych, zestaw wskaźników |
| 10 | 30А GŁÓWNY – Bezpieczniki: „H – LP RH” i „H – LP LH” |
| 11 | 10A EFI3 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli emisji |
| 12 | 15A RADIO – System audio |
| 13 | 5A A/C – Klimatyzator |
| 14 | 15A IGN – Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 15 | – |
| 16 | – |
| 17 | 10A ETCS – Elektroniczny układ sterowania przepustnicą |
| 18 | 10А H – LP RH – Prawy reflektor |
| 19 | 10А H – LP LH – Reflektor lewy |
| 20 | INJ – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 21 | Uruchom system |
| 22 | 30A AM2 – Wskaźnik rozładowania akumulatora, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, poduszki powietrzne, bezpiecznik: „IG2” |
| 23 | 40A HTR – Klimatyzator/nagrzewnica |
| 24 | 30А H − LP CLN – Środki do czyszczenia reflektorów |
| 30A F – HTR – Podgrzewanie paliwa | |
| 25 | 30A CDS – Wentylator chłodzący |
| 26 | 40A ABS 1 – ABS |
| 50A ABS1 – ABS | |
| 27 | 30A RDI – Wentylator chłodzący |
| R1 | Jednostka sterująca silnika (EFI MAIN) |
| R2 | Wentylator chłodzący (WENTYLATOR NR 3) |
| R3 | Zapłon (IG2) |
| R4 | Wentylator chłodzący (WENTYLATOR NR 2) |
| R5 | Czujnik stosunku powietrza do paliwa (A/F). |
| R6 | Wentylator chłodzący (WENTYLATOR NR 2) |
| R7 | Pompa paliwa (C/OPN) |
| R8 | Nagrzewnica (HTR) |
| R9 | Rozrusznik (ST) |
| R10 | Światła do jazdy dziennej (DRL) |
| R11 | Jednostka sterująca silnika |
| R12 | – |
To wszystko. Jeśli chcesz pomóc w uzupełnieniu materiału, napisz w komentarzach.
